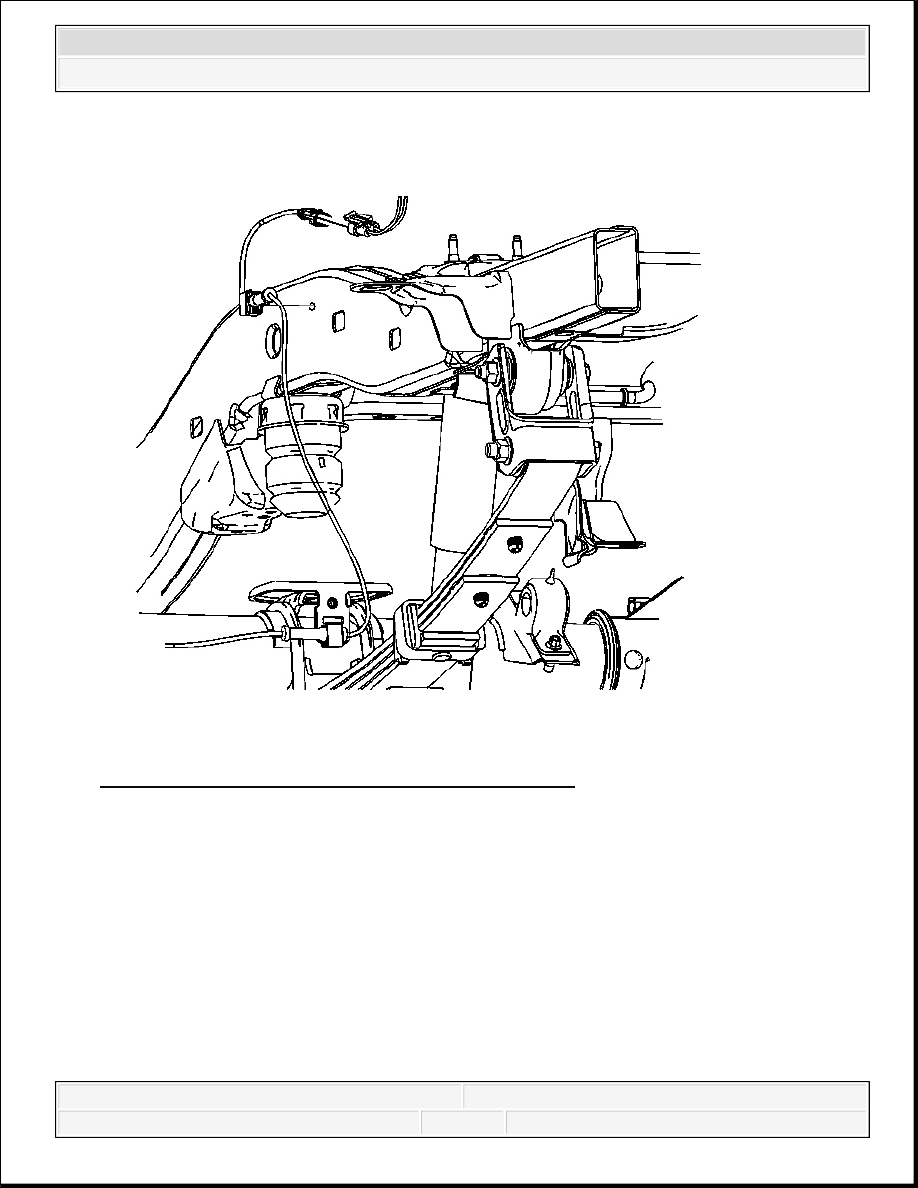

Fig. 93: Locating Rear Speed Sensor Retaining Clips
Courtesy of GENERAL MOTORS CORP.

11. Remove the rear speed sensors retaining clips from frame.

12. Disconnect the rear speed sensors.

13. Support the rear drive axle with a transmission jack stand.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



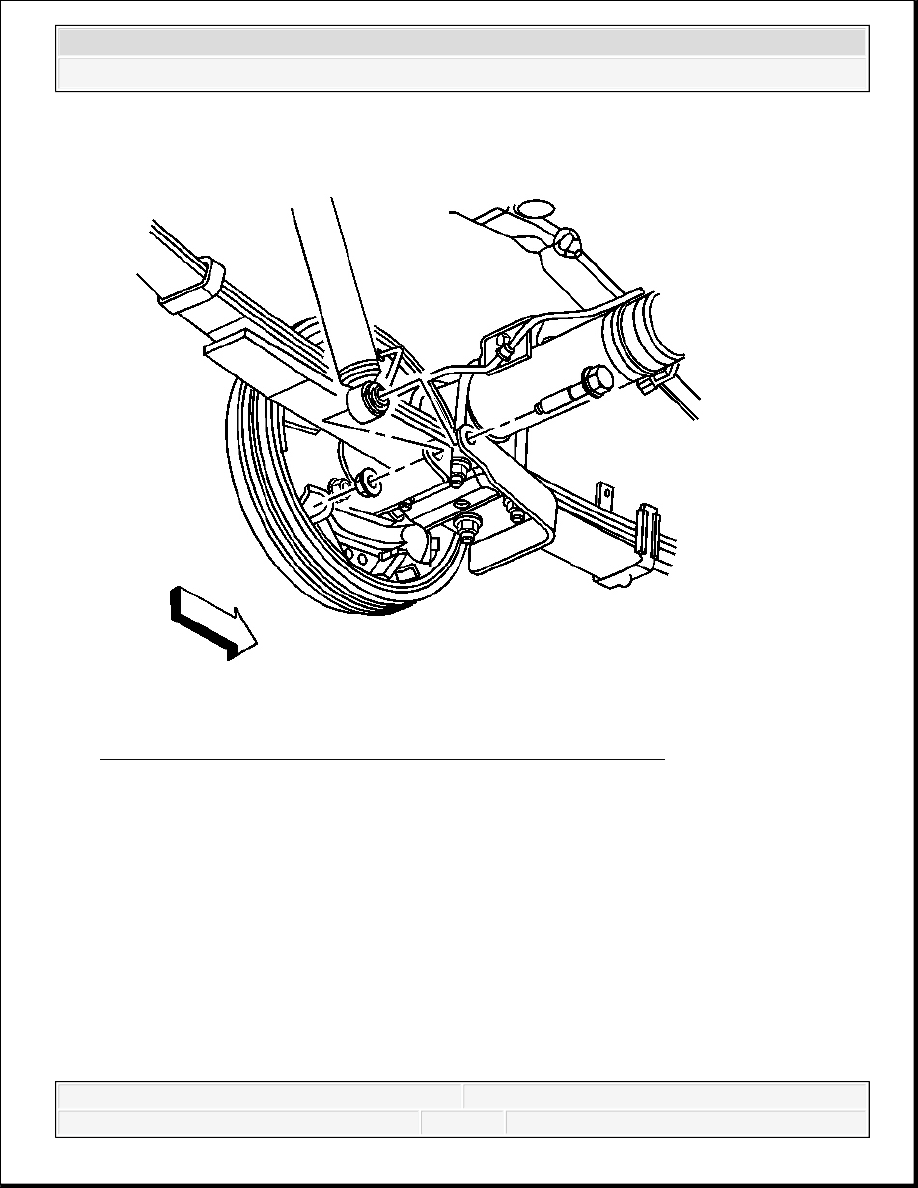

Fig. 94: View Of Lower Shock Absorber Mounting Bolt & Nut
Courtesy of GENERAL MOTORS CORP.

14. Remove the lower shock absorber mounting bolts.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



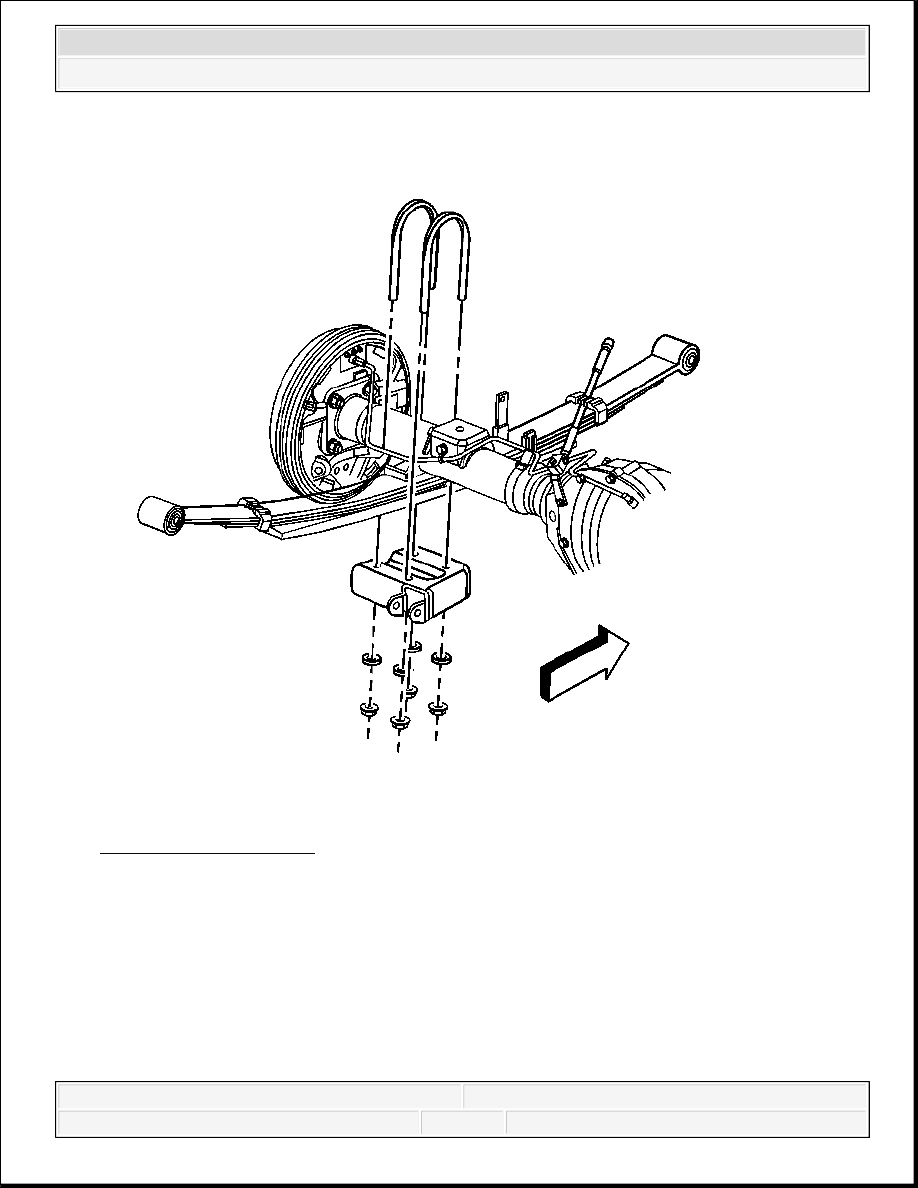

Fig. 95: View Of U-Bolt
Courtesy of GENERAL MOTORS CORP.

15. Remove the U-bolt nuts.

16. Remove the U-bolts from the rear axle housing.

17. Remove the anchor plate.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



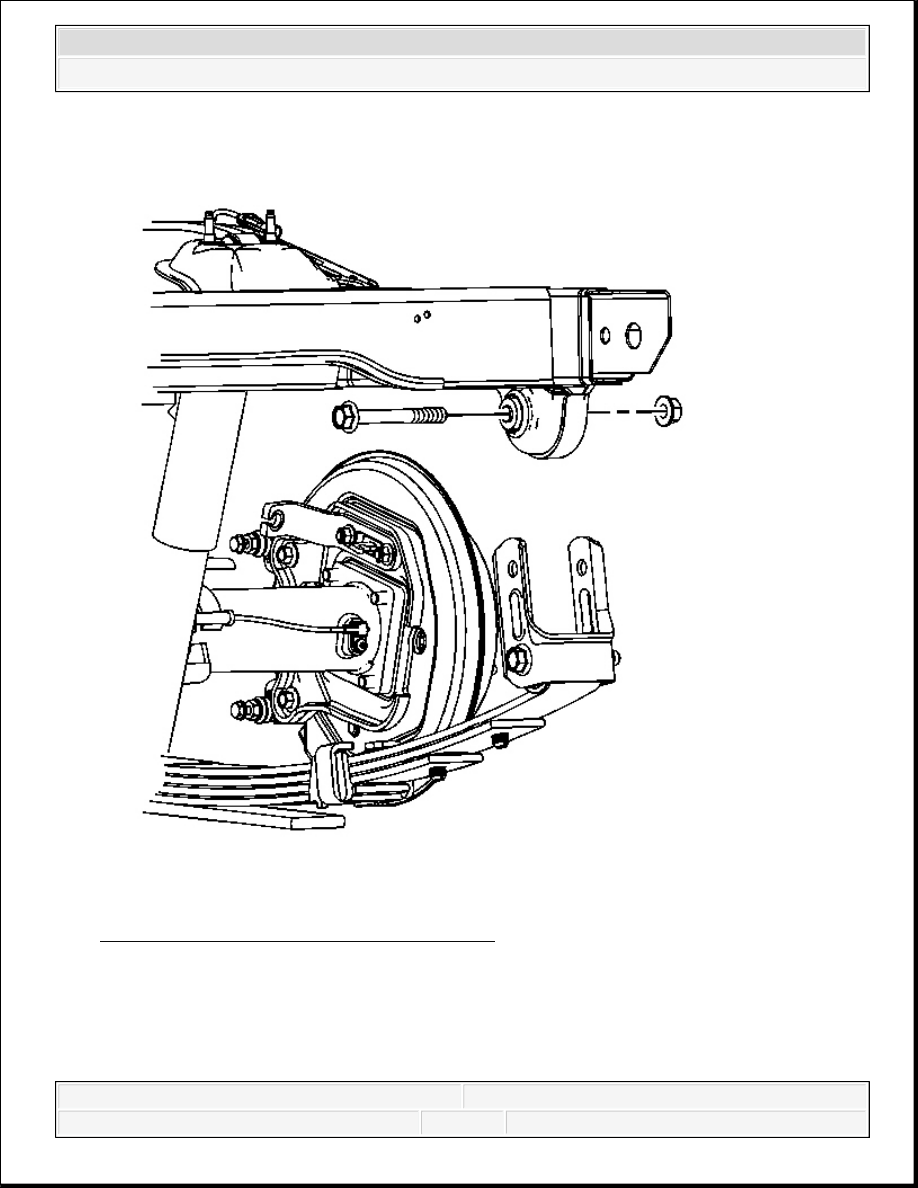

Fig. 96: View Of Rear Leaf Spring Shackles
Courtesy of GENERAL MOTORS CORP.

18. Remove the rear leaf spring shackles.

1. Remove the shackle bolt and nut.

2. Lower the leaf spring to allow enough clearance to remove of the rear drive axle.
