Hummer H3. Manual - part 98

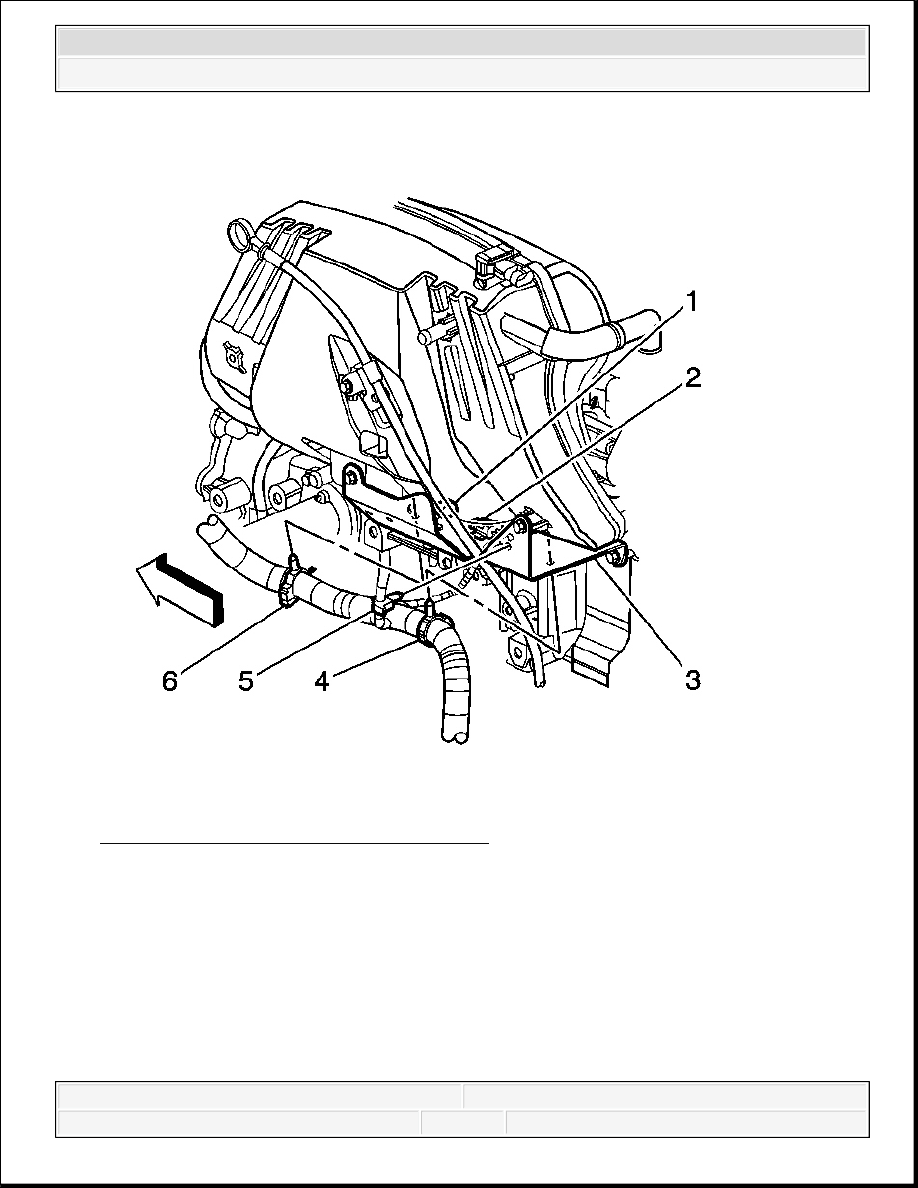

Fig. 57: Identifying Intake Manifold External Components
Courtesy of GENERAL MOTORS CORP.

4. Disconnect the brake booster hose (6) from the brake booster.

5. Disconnect the manifold absolute pressure (MAP) sensor electrical connector (3).

6. Disconnect the MAP sensor wiring harness retainer (4) from the intake manifold (5).

7. Disconnect the positive crankcase ventilation (PCV) dirty air tube (2) from the camshaft

cover.

8. Remove the generator. Refer to Generator Replacement in Engine Electrical.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 58: Engine Wiring Harness Retainer At Engine Wiring Harness Bracket
Courtesy of GENERAL MOTORS CORP.

9. Remove the engine wiring harness retainer from the engine wiring harness bracket.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



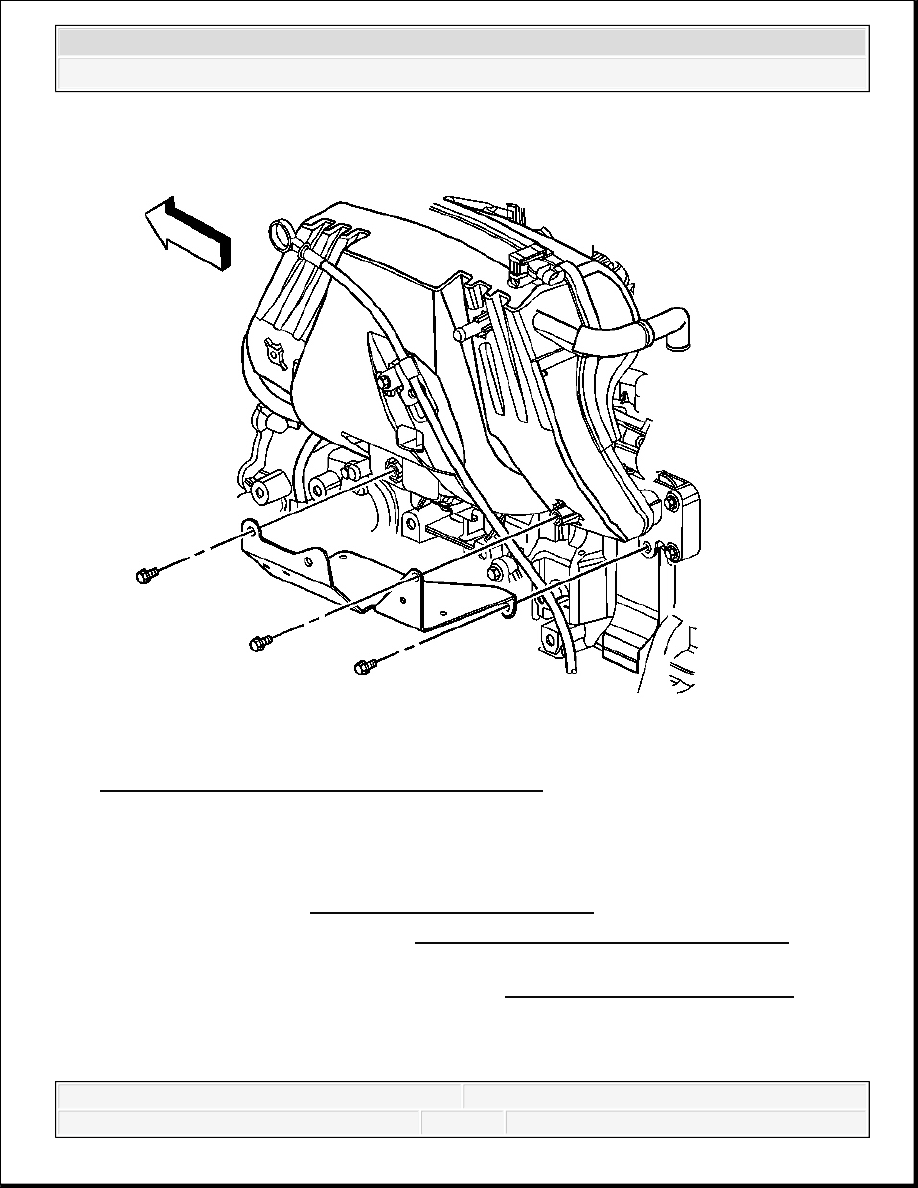

Fig. 59: View Of Engine Wiring Harness Bracket
Courtesy of GENERAL MOTORS CORP.

10. Remove the 2 upper bolts securing the engine wiring harness bracket to the intake manifold.

11. Raise and support the vehicle only high enough to access the remaining components through

the wheelhouse. Refer to Lifting and Jacking the Vehicle in General Information.

12. Remove the left front wheel. Refer to Tire and Wheel Removal and Installation in Tires

and Wheels.

13. Remove the left front wheelhouse liner. Refer to Wheelhouse Panel Replacement in Body

Front End.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



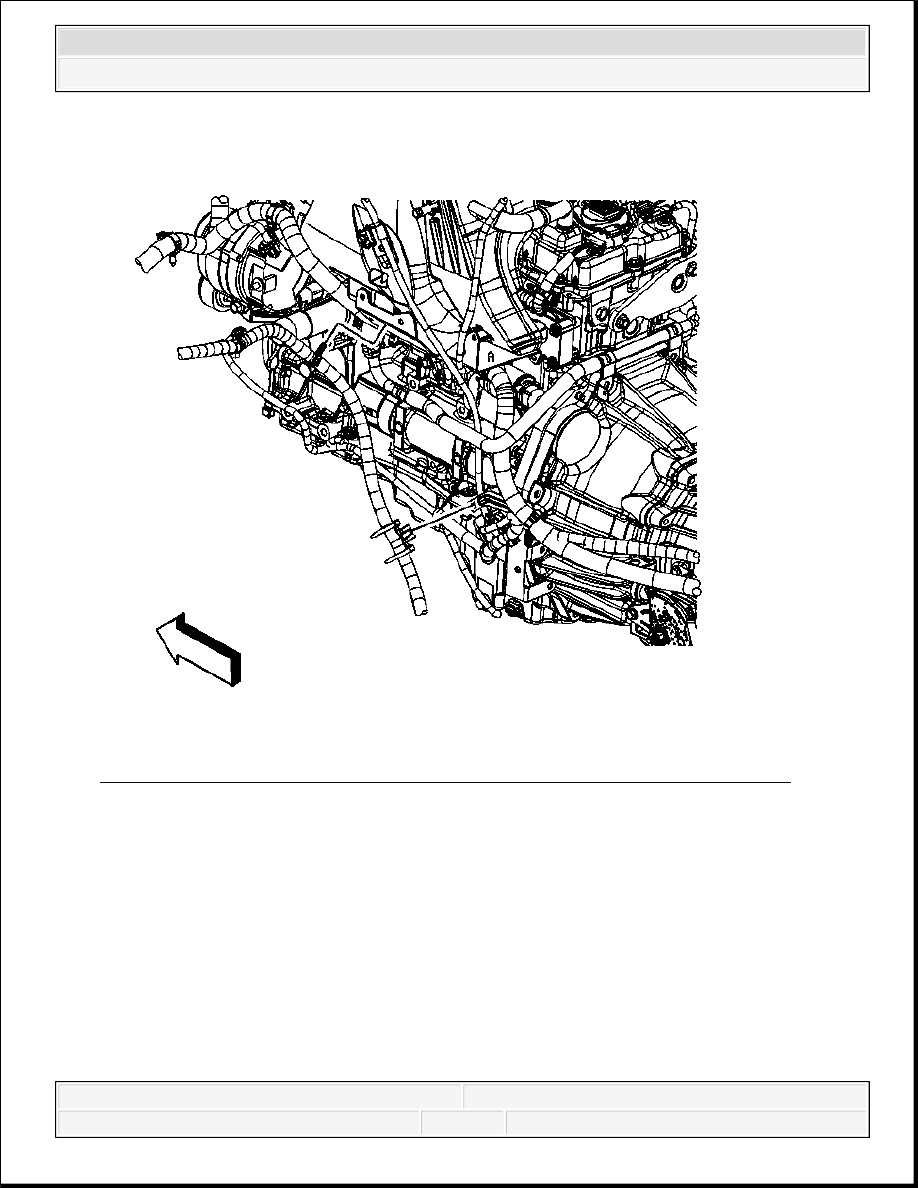

Fig. 60: View Of Wiring Harness Retainers
Courtesy of GENERAL MOTORS CORP.

14. Disconnect the following wiring harness retainers from the engine wiring harness bracket:

The battery cable

The engine (4, 6)

The MAP sensor (5)



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
