6. Inspect for proper installation of the drive belt (1) on the pulleys.

DRIVE BELT TENSIONER REPLACEMENT

Removal Procedure

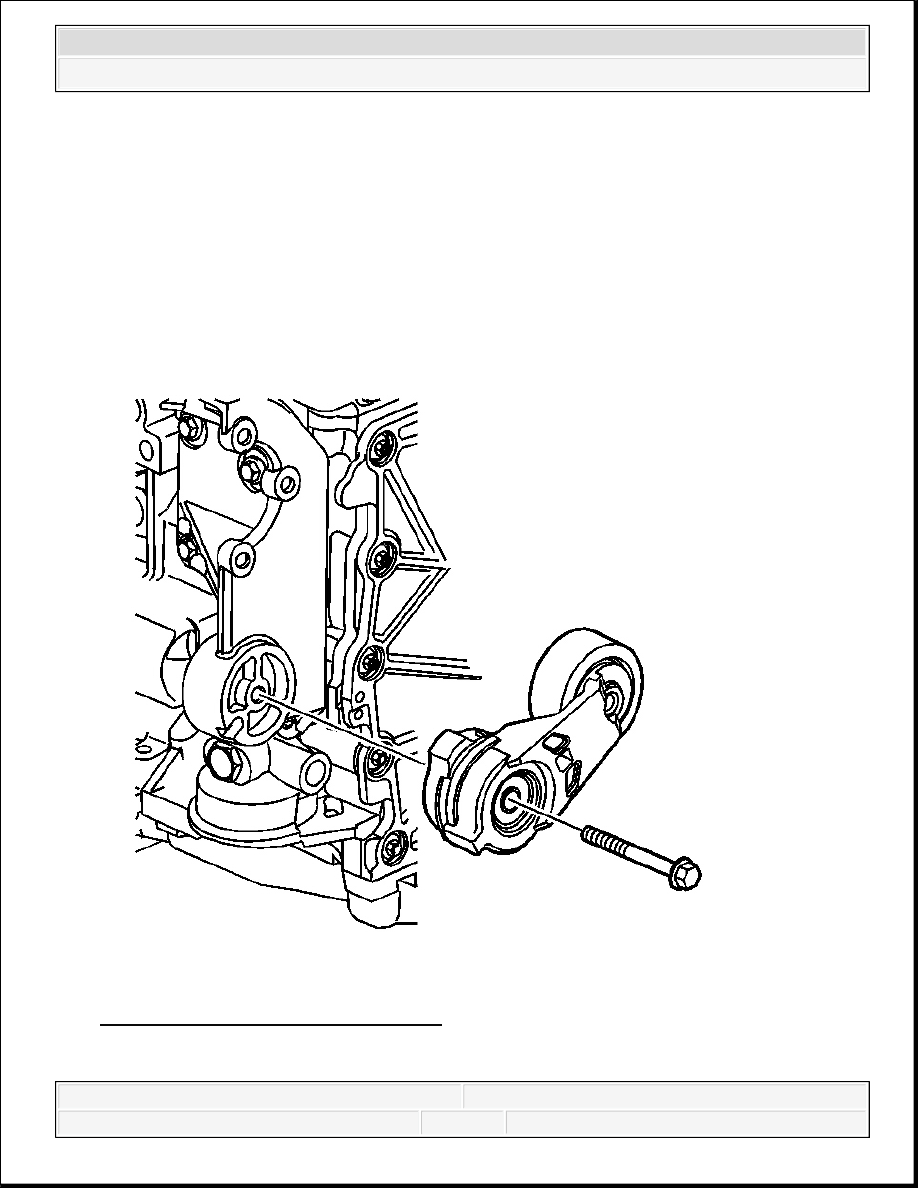

Fig. 37: View Of Drive Belt Tensioner
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Ensure the drive belt is properly aligned and seated into the

grooves of the drive pulleys.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



1. Remove the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C).

2. Using a wrench, loosen and remove the drive belt tensioner bolt.

3. Remove the drive belt tensioner.

Installation Procedure

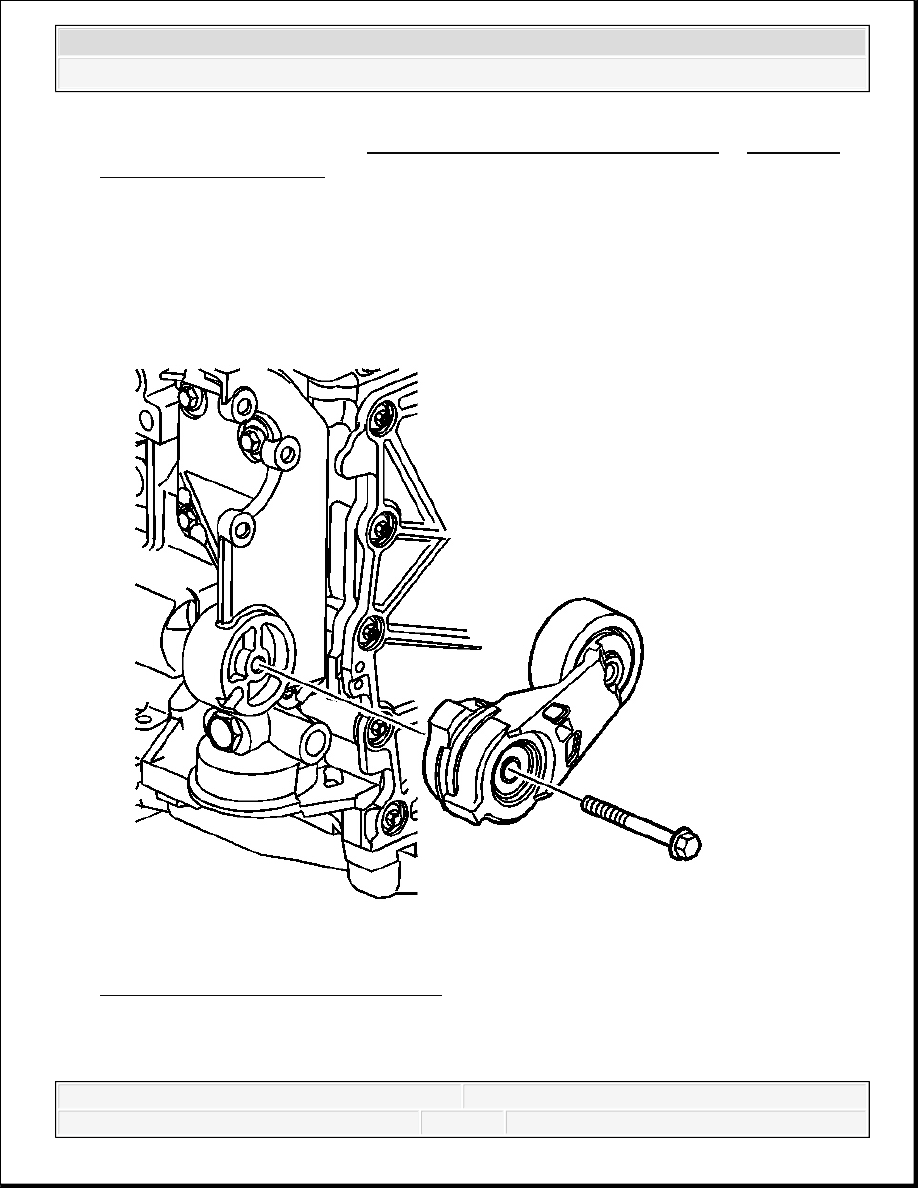

Fig. 38: View Of Drive Belt Tensioner
Courtesy of GENERAL MOTORS CORP.

1. Position the drive belt tensioner. Ensure the alignment tab is in the proper location.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



2. Install the drive belt tensioner bolt.

Tighten: Tighten the bolt to 50 N.m (37 lb ft).

3. Inspect the drive belt. Replace the drive belt if necessary.

4. Install the drive belt Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C).

DRIVE BELT IDLER PULLEY REPLACEMENT

Removal Procedure

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



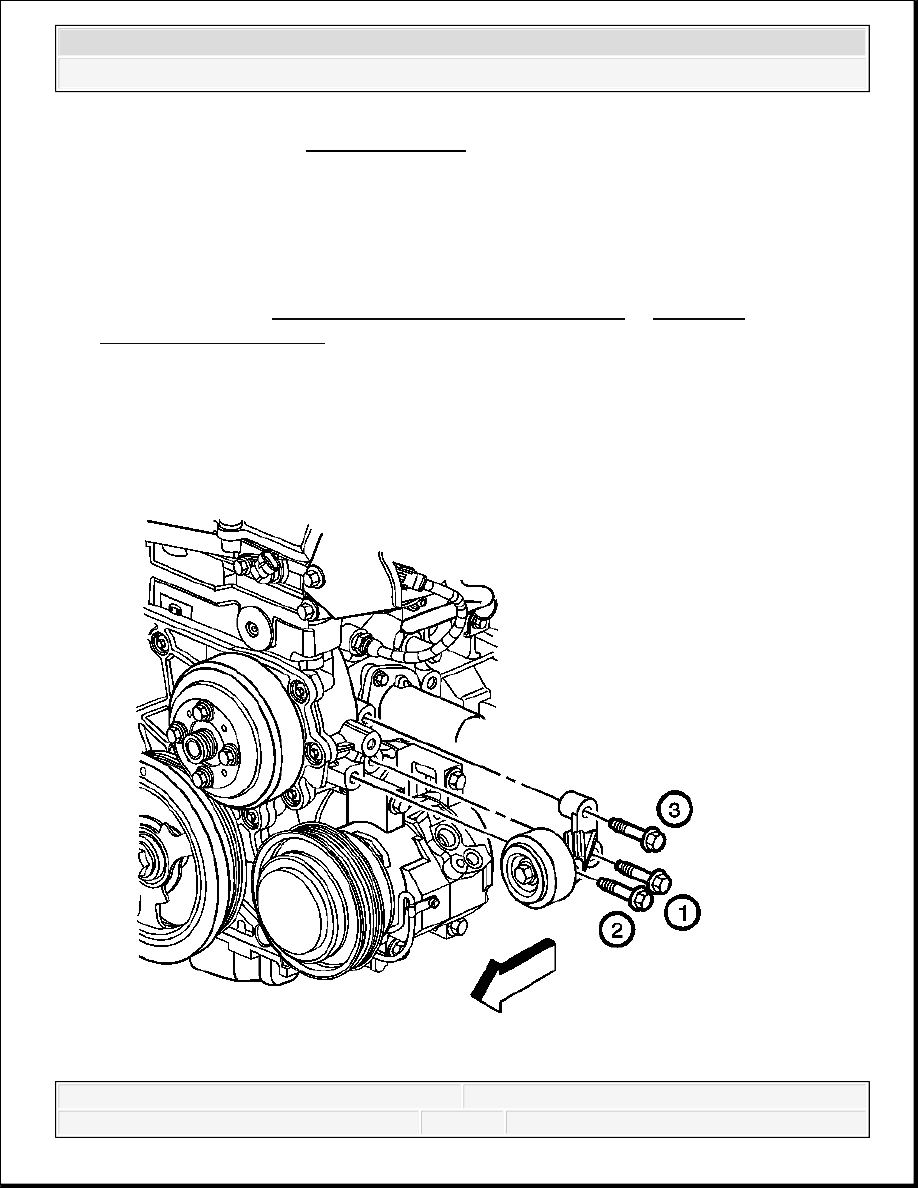

Fig. 39: View Of Drive Belt Idler Pulley & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Remove the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C).

2. Remove the drive belt idler pulley bolts.

3. Remove drive belt idler pulley.

Installation Procedure

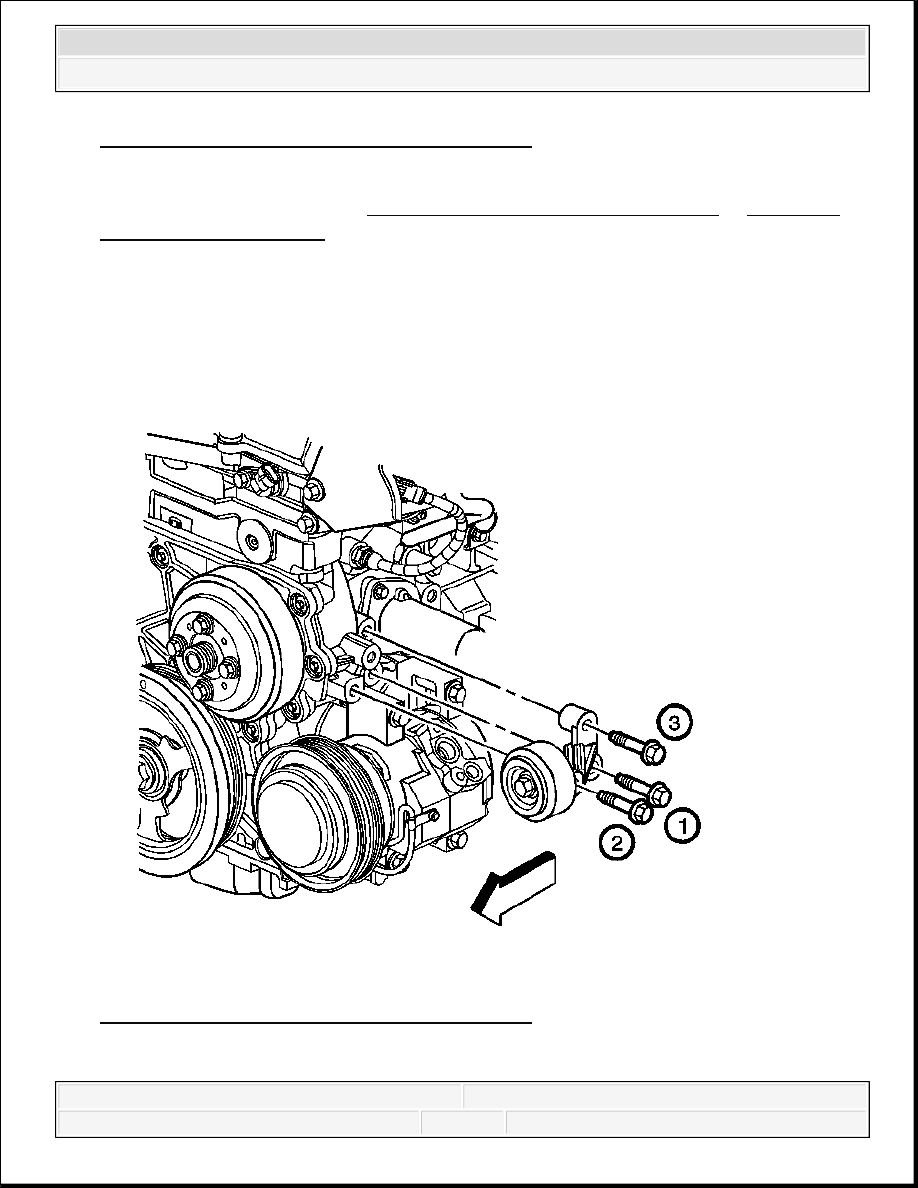

Fig. 40: View Of Drive Belt Idler Pulley & Bolts
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
