Hummer H3. Manual - part 78

407

Oil Pump Pickup Tube Bolt

408

Oil Filter

409

Oil Filter Adapter

410

Oil Filter Bypass Valve

411

Oil Pump

412

Oil Pump Seal

413

Oil Pump Bolt

414

Oil Pressure Relief Valve

415

Oil Pressure Relief Valve Spring

416

Oil Pressure Relief Valve Plug

417

Oil Pump Inner Gear

418

Oil Pump Outer Gear

419

Oil Pump Pickup Tube Gasket

420

Oil Pressure Switch

421

Camshaft Position Actuator Solenoid Valve

422

Camshaft Position Actuator Solenoid Valve Bolt

423

Oil Level Indicator Tube

424

Oil Level Indicator

425

Oil Level Indicator Tube Stud

426

Oil Level Indicator Nut



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



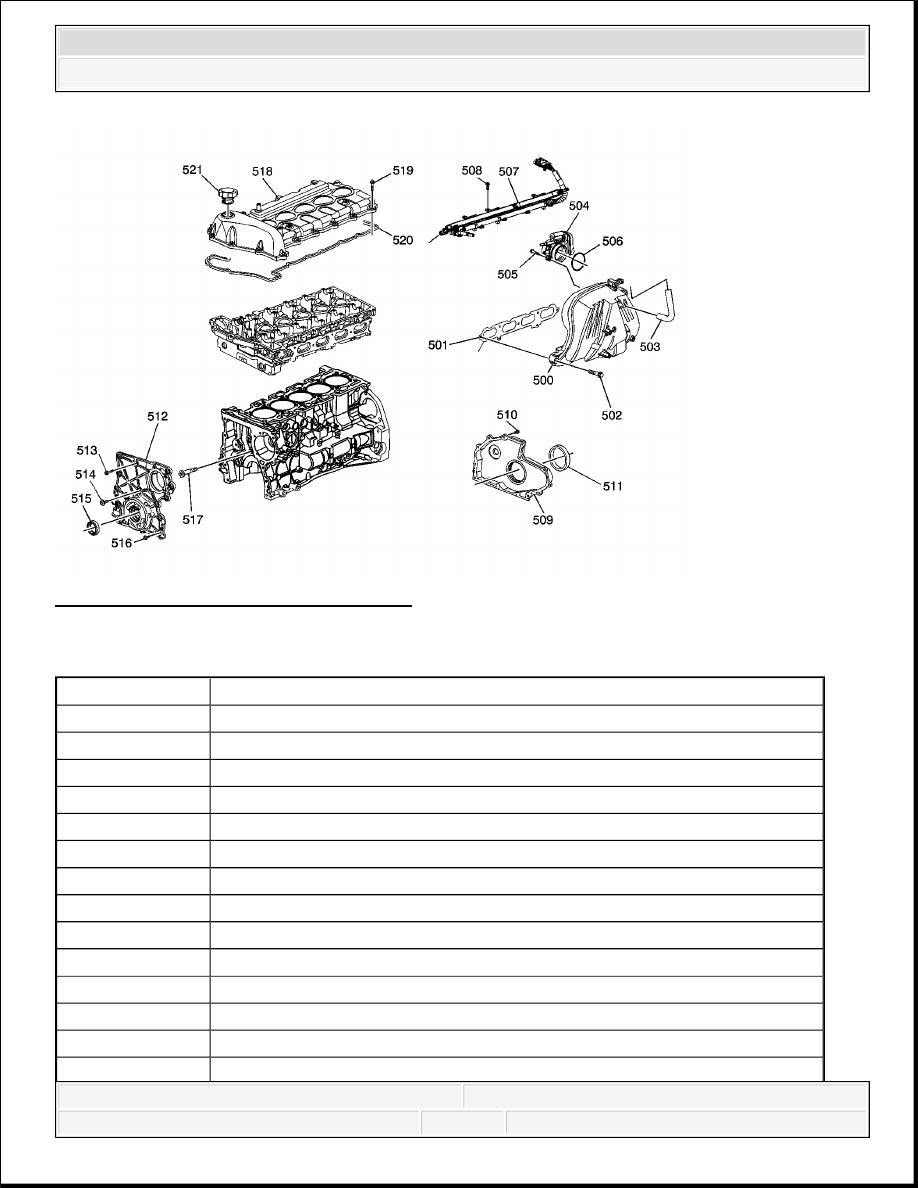

Fig. 20: Engine Cover and Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 20

Callout

Component Name

500

Intake Manifold

501

Intake Manifold Seal

502

Intake Manifold Bolt

503

Positive Crankcase Vent Hose

504

Throttle Control Module

505

Throttle Control Module Bolt

506

Throttle Control Module Seal

507

Fuel Injector Rail

508

Fuel Injector Rail Bolt

509

Crankshaft Rear Oil Seal Housing

510

Crankshaft Rear Oil Seal Housing Bolt

511

Crankshaft Rear Oil Seal

512

Engine Front Cover

513

Engine Front Cover Bolt



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 21: Engine Exhaust & Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 21

514

Engine Front Center Cover Bolt

515

Engine Front Oil Seal

516

Engine Front Cover Bolt

517

Engine Front Cover Bolt Spacer

518

Camshaft Cover

519

Camshaft Cover Bolt

520

Camshaft Cover Seal

521

Oil Fill Cap

Callout

Component Name

600

Exhaust Manifold

601

Exhaust Manifold Gasket

602

Exhaust Manifold Bolt

603

Exhaust Manifold Heat Shield



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



ENGINE IDENTIFICATION

604

Exhaust Manifold Heat Shield Stud

605

Exhaust Manifold Heat Shield Nut

700

Ignition Control Module

701

Ignition Control Module Spring

702

Ignition Control Module Boot

703

Exhaust Camshaft Position Sensor

704

Exhaust Camshaft Position Sensor Bolt

705

EVAP Emission Canister Purge Solenoid

706

EVAP Emission Canister Purge Solenoid Bolt

707

Knock Sensor Bolt

708

Knock Sensor

709

Knock Sensor

710

Intake Camshaft Sensor

711

Intake Camshaft Sensor Bolt

712

Crankshaft Position Sensor



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
