6. Connect the engine wiring harness electrical connector (1) to the generator.

7. Install the accessory drive belt. Refer to Drive Belt Replacement - Accessory .

8. Install the intake manifold cover. Refer to Upper Intake Manifold Sight Shield

Replacement .

9. Connect the negative battery cable. Refer to Battery Negative Cable Disconnection and

Connection.

GENERATOR REPLACEMENT (LLR)

Removal Procedure

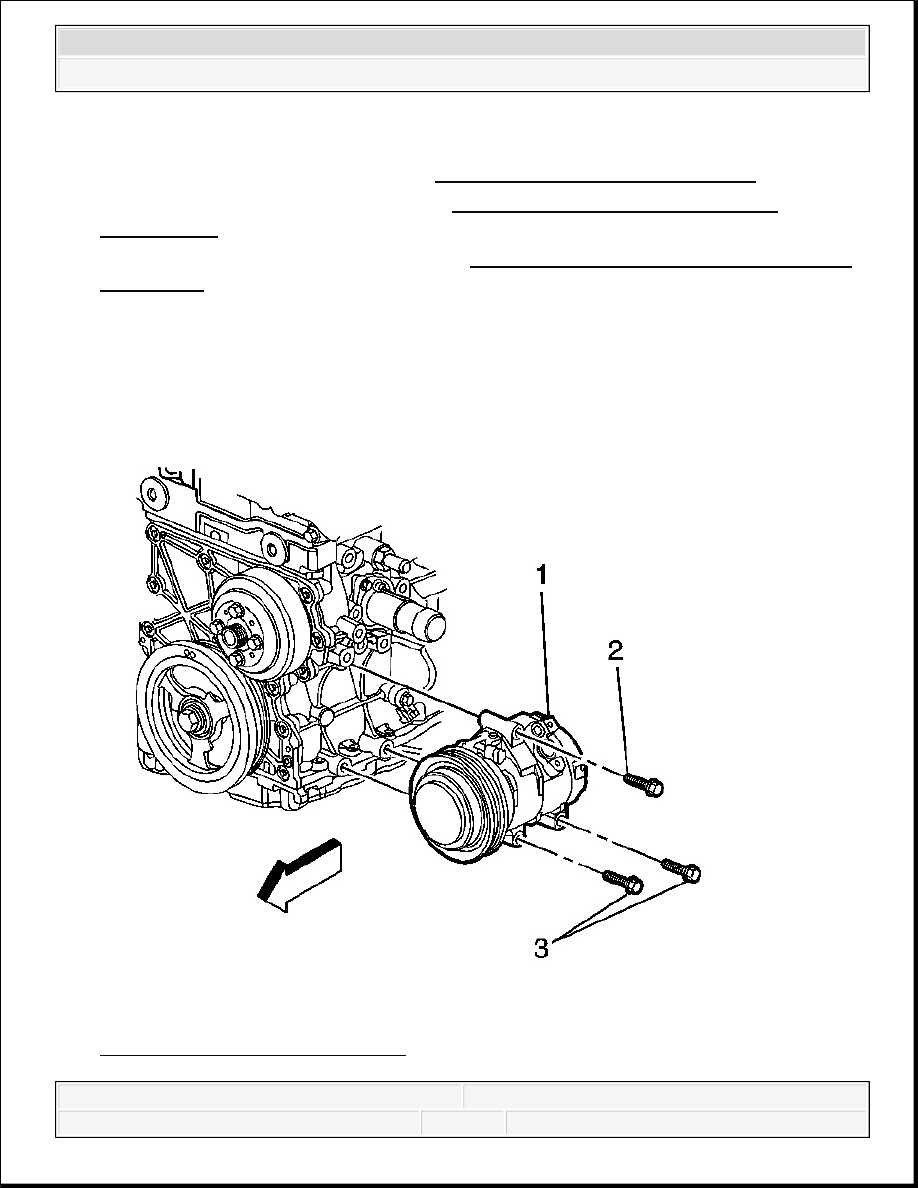

Fig. 89: View Of A/C Compressor
Courtesy of GENERAL MOTORS CORP.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



1. Disconnect the negative battery cable. Refer to Battery Negative Cable Disconnection

and Connection.

2. Remove the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C) .

3. Raise and support the vehicle only high enough to access the air conditioning (A/C)

compressor through the wheelhouse. Refer to Lifting and Jacking the Vehicle .

4. Remove the left front wheel. Refer to Tire and Wheel Removal and Installation .

5. Remove the left wheelhouse liner. Refer to Wheelhouse Panel Replacement (Front) or

Wheelhouse Panel Replacement (Rear) .

6. Disengage the A/C compressor electrical connector from the bracket.

7. Recover the A/C system. Refer to Refrigerant Recovery and Recharging (Non HP2) .

8. Disconnect the A/C condenser and evaporator lines from the compressor.

9. Remove the A/C compressor mounting bolts (2, 3) ONLY.

The upper mounting bolt (2) will remain with the A/C compressor (1).

10. Lower the vehicle.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3

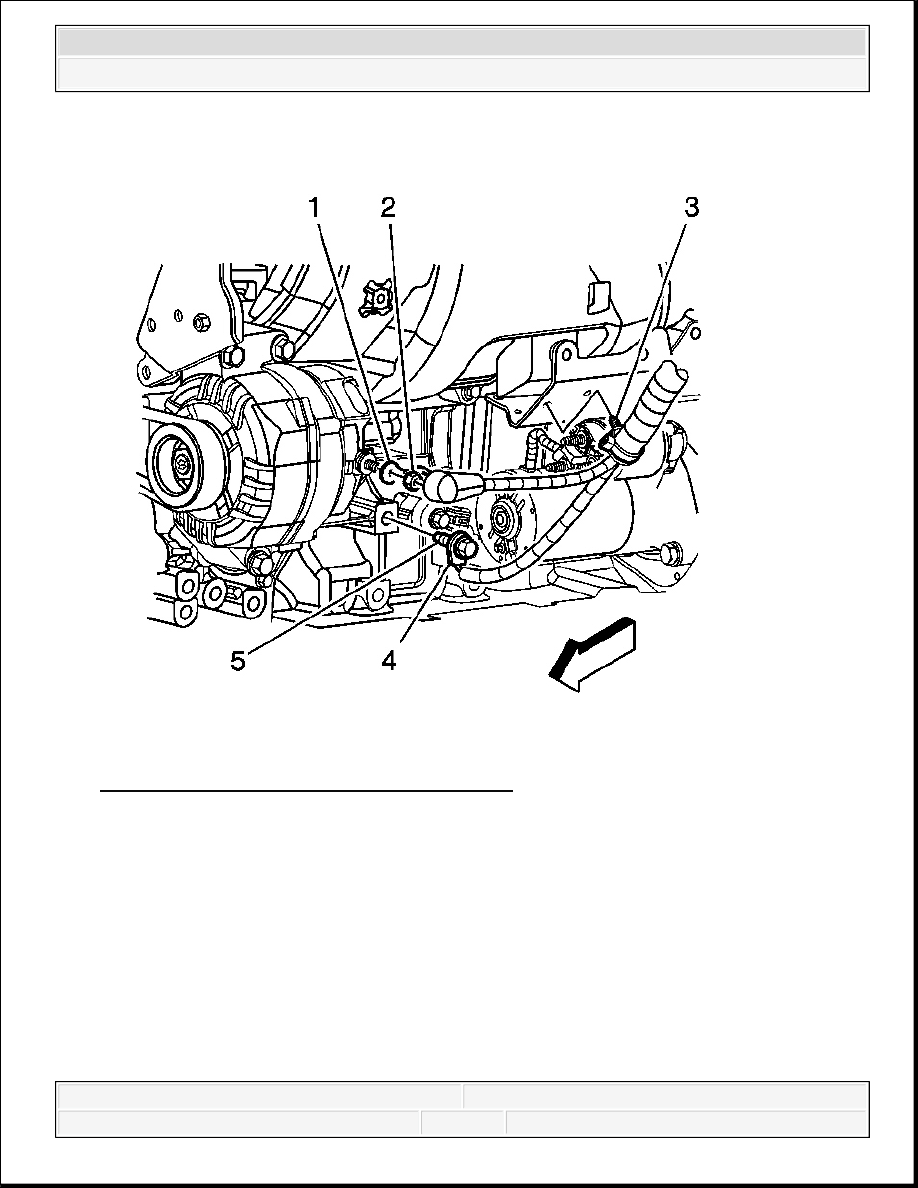

Fig. 90: Identifying Generator/Starter Wiring
Courtesy of GENERAL MOTORS CORP.

11. Reposition the protective boot from the generator output BAT terminal.

12. Remove the generator output BAT terminal nut (2) and remove the generator lead (1) from

the generator.

13. Disconnect the generator electrical connector.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3

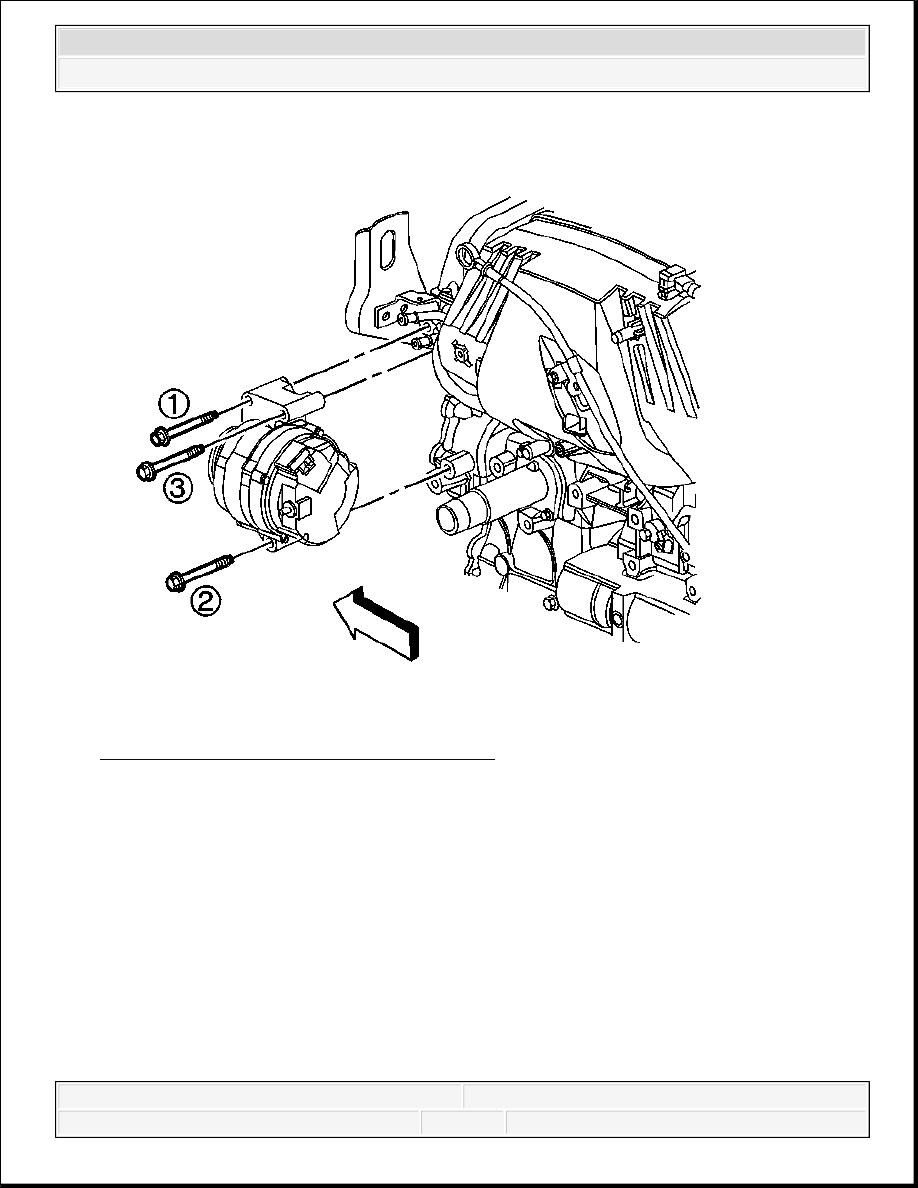

Fig. 91: View Of Generator Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

14. Remove the 3 generator bolts.

15. Position the A/C compressor forward, in order to gain clearance to remove the generator.

16. Remove the generator.

Installation Procedure

1. Position the generator to the engine.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3
