1. Remove the intake manifold. Refer to Intake Manifold Replacement .

2. Remove the starter solenoid S terminal nut and disconnect the lead from the starter.

3. Remove the starter terminal nut (1) and disconnect the positive battery cable (2) from the

starter.

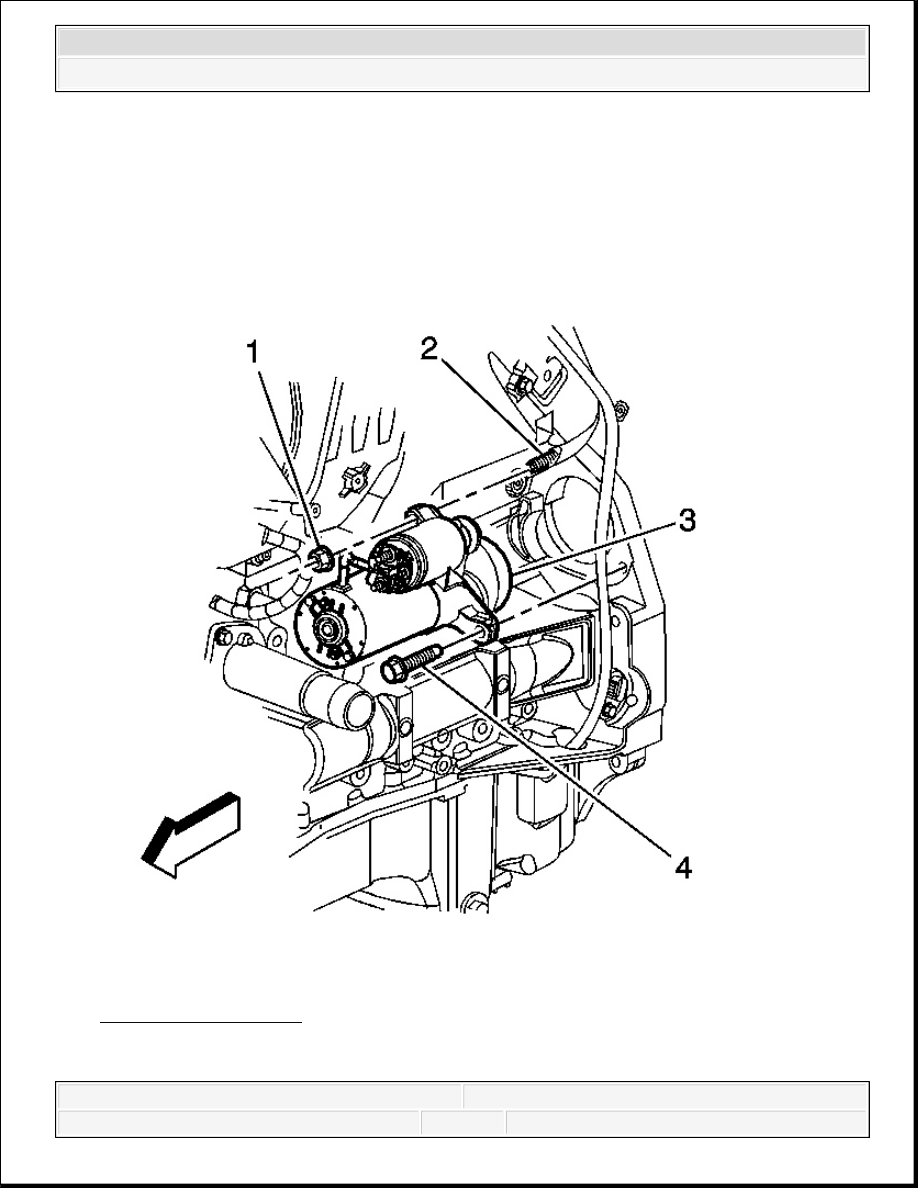

Fig. 78: Starter Motor
Courtesy of GENERAL MOTORS CORP.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



4. Remove the starter motor nut (1) and bolt (4).

5. Remove the starter motor (3).

Installation Procedure

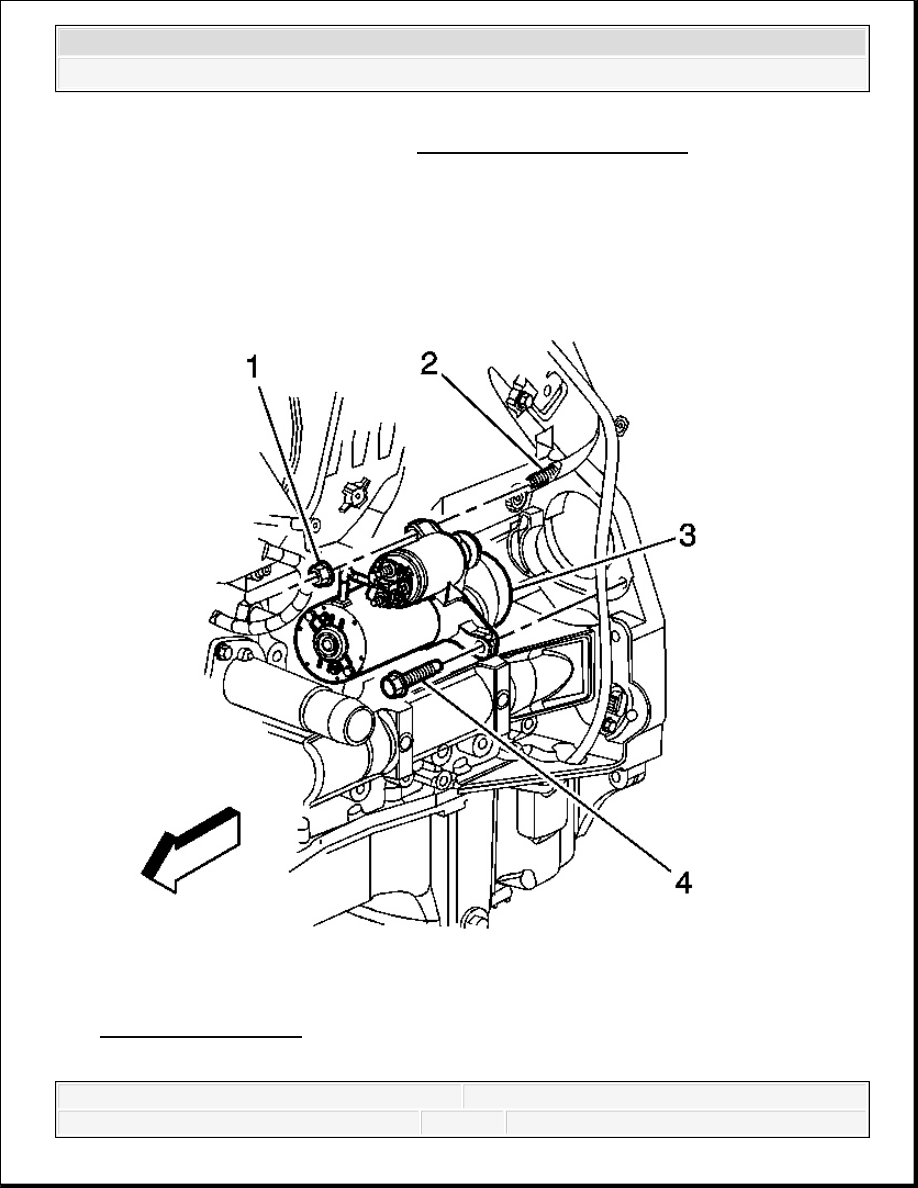

Fig. 79: Starter Motor
Courtesy of GENERAL MOTORS CORP.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



1. Position the starter motor (3) over the stud (2).

2. Install the starter motor nut (1) and bolt (4).

Tighten: Tighten the bolt/nut to 50 N.m (37 lb ft).

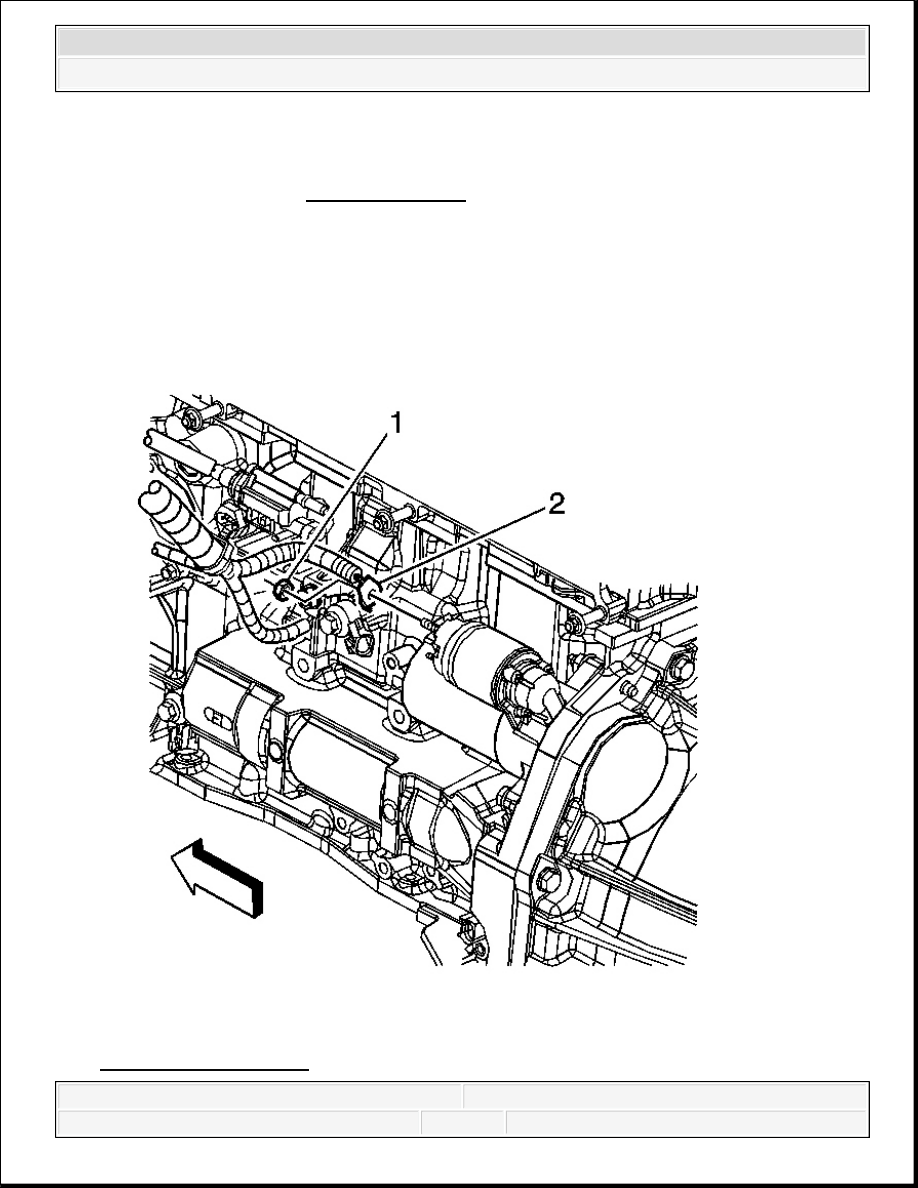

Fig. 80: Starter Wiring

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



Courtesy of GENERAL MOTORS CORP.

3. Connect the battery positive cable (2) to the starter and install the starter terminal nut (1).

Tighten: Tighten the nut to 9 N.m (80 lb in).

4. Connect the lead to the starter solenoid and install the starter solenoid S terminal nut.

Tighten: Tighten the nut to 3.5 N.m (31 lb in).

5. Install the intake manifold. Refer to Intake Manifold Replacement .
