Hummer H3. Manual - part 60

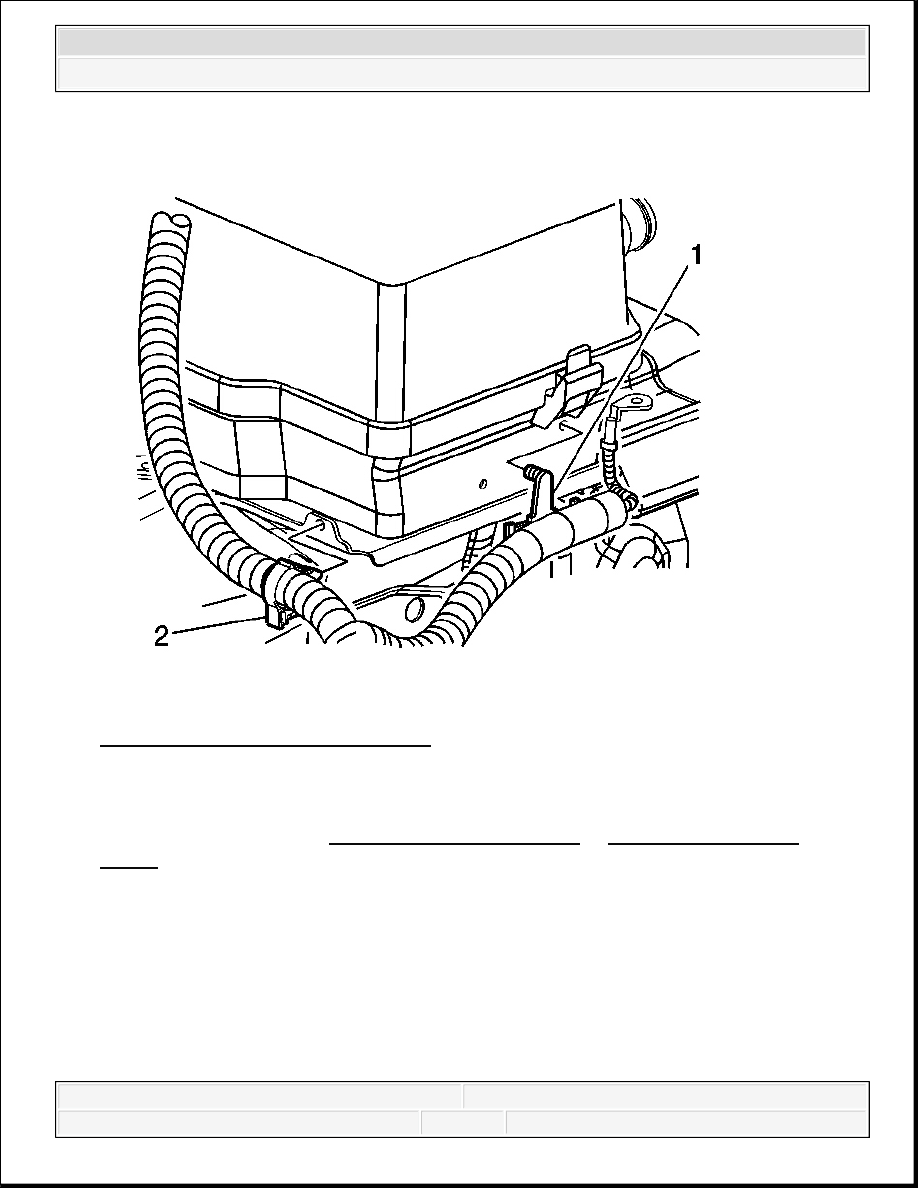

Fig. 66: Battery Cable Harness Clips
Courtesy of GENERAL MOTORS CORP.

2. Install the battery cable harness clips (1, 2) to the battery tray.

3. Install the battery. Refer to Battery Replacement (LH8) or Battery Replacement

(LLR).

STARTER MOTOR REPLACEMENT (LH8)

Removal Procedure



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



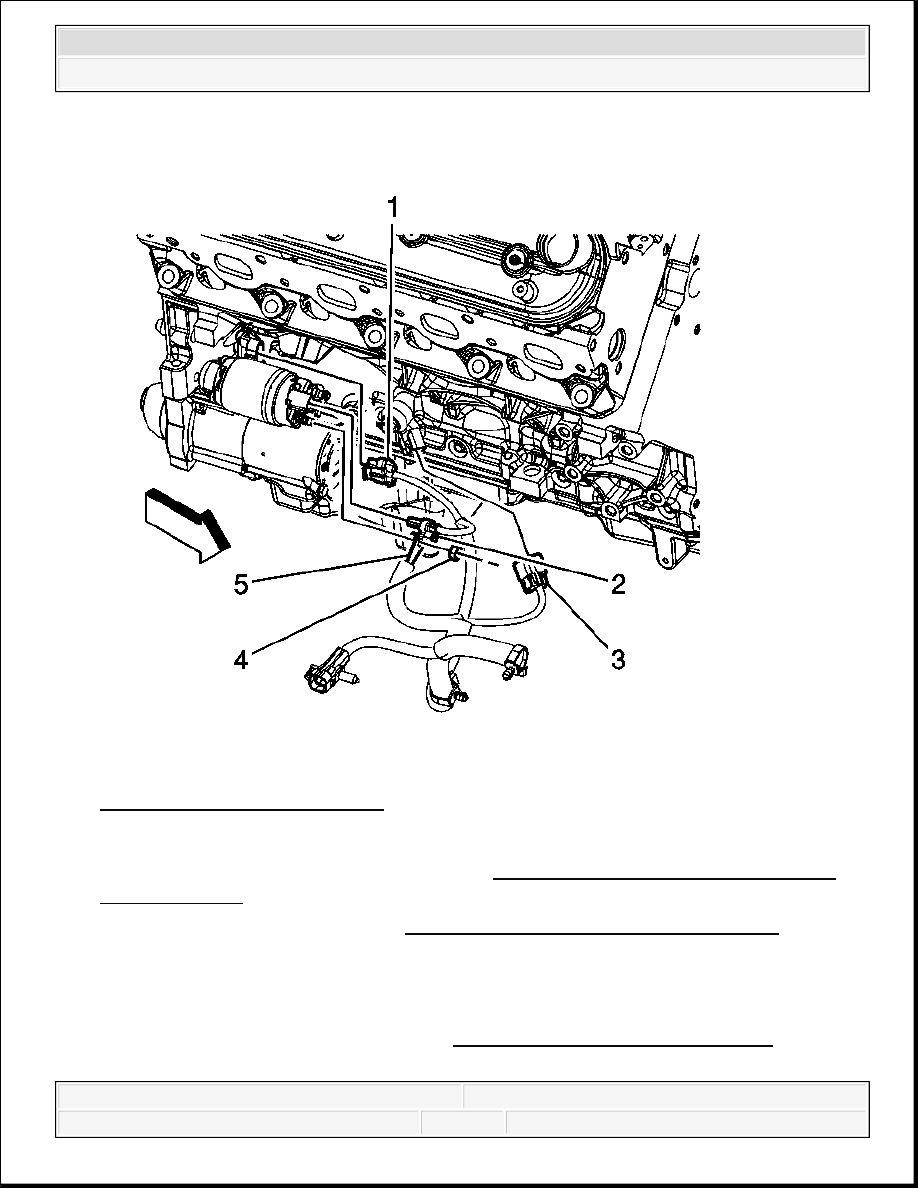

Fig. 67: Negative Battery Cable
Courtesy of GENERAL MOTORS CORP.

1. Disconnect the negative battery cable. Refer to Battery Negative Cable Disconnection

and Connection.

2. Remove the right front tire. Refer to Tire and Wheel Removal and Installation .

3. Remove the engine wiring harness/positive battery cable terminal nut (4) and cable terminal

(5) from the starter.

4. Disconnect the engine wiring harness electrical connector (2) from the starter motor.

5. Remove the front propeller shaft. Refer to Front Propeller Shaft Replacement .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3

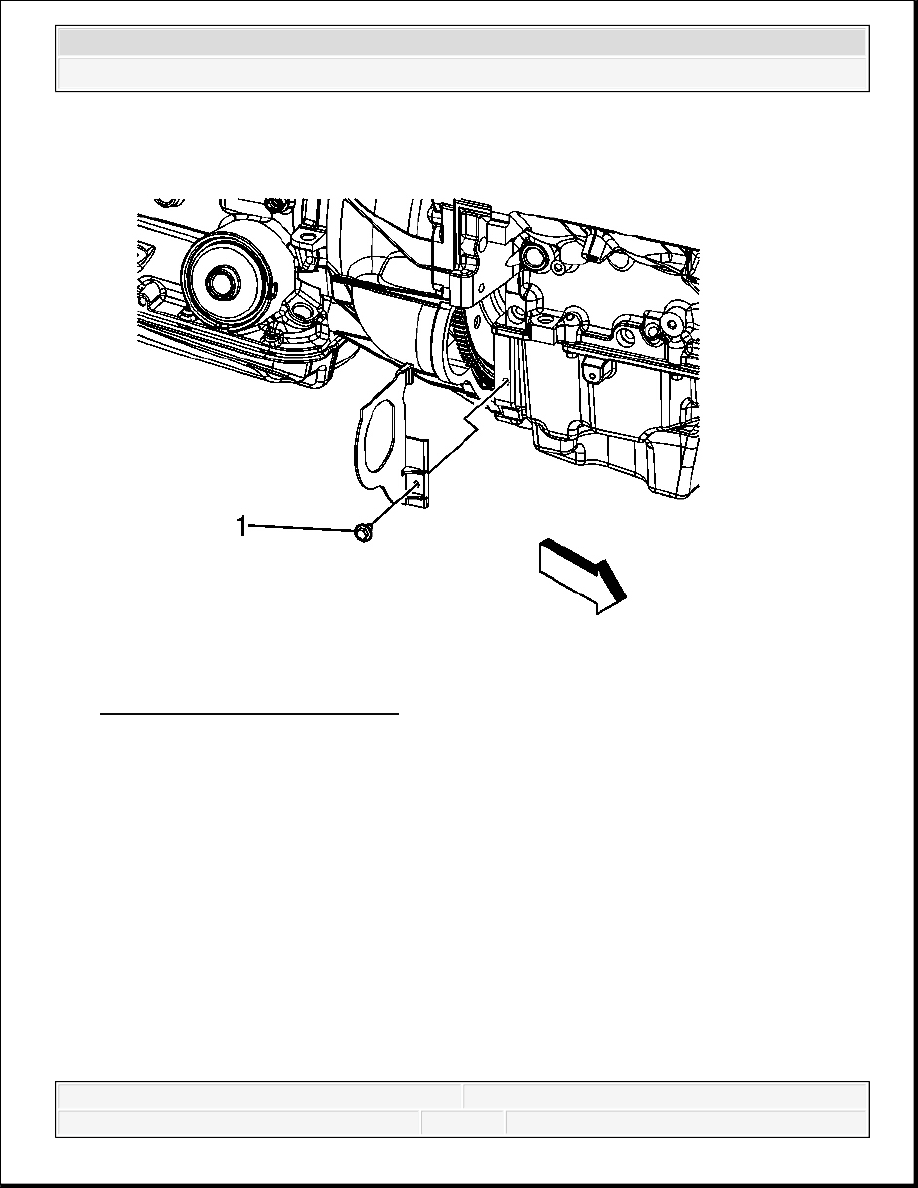

Fig. 68: Transmission Cover Bolt
Courtesy of GENERAL MOTORS CORP.

6. Remove the transmission cover bolt (1).



2008 Hummer H3

2008 ENGINE Engine Electrical - H3

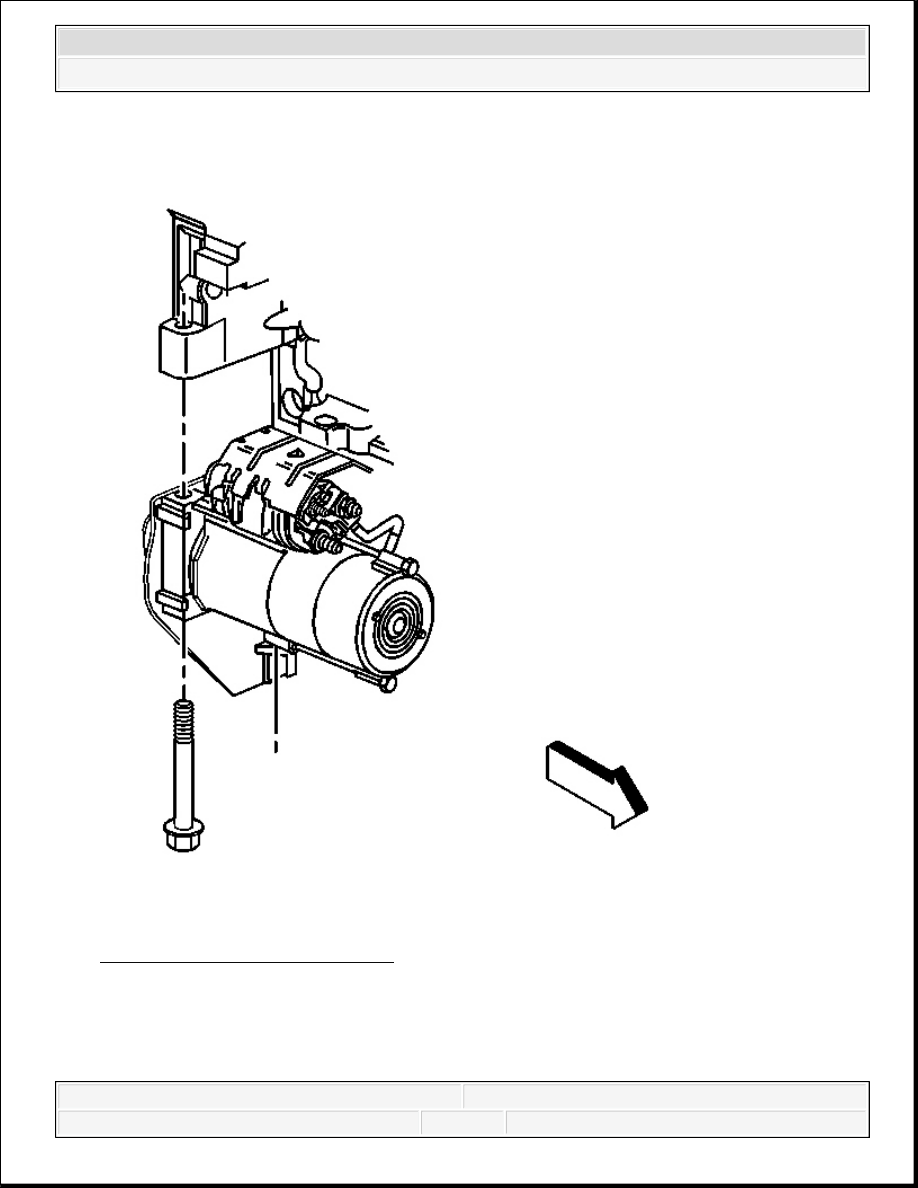

Fig. 69: View Of Starter & Bolts
Courtesy of GENERAL MOTORS CORP.

7. Remove the starter motor bolts.
