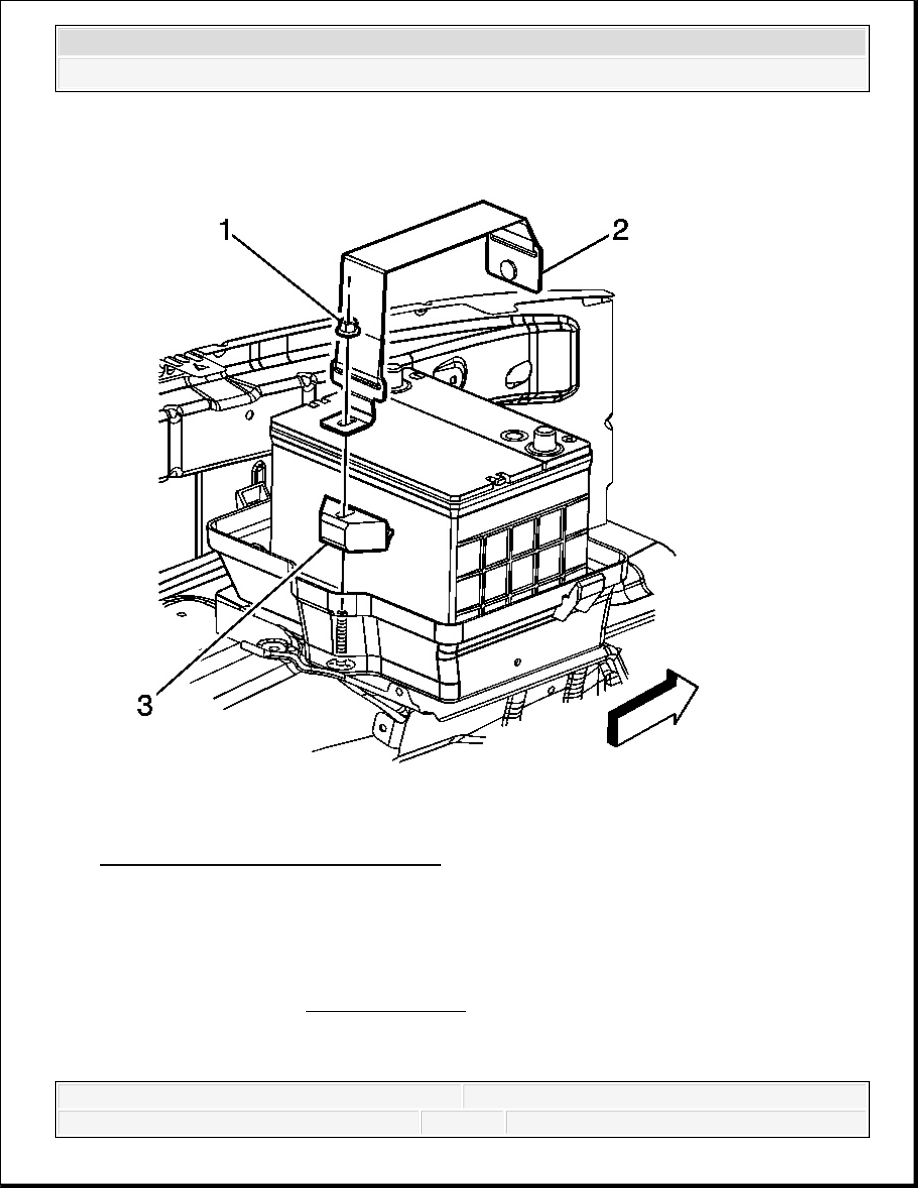

Fig. 42: View Of Battery Strap & Nut
Courtesy of GENERAL MOTORS CORP.

2. Install the battery retainer (3).

3. Install the battery tray strap (2).

4. Install the battery retainer nut (1).

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



Tighten: Tighten the nut to 15 N.m (11 lb ft).

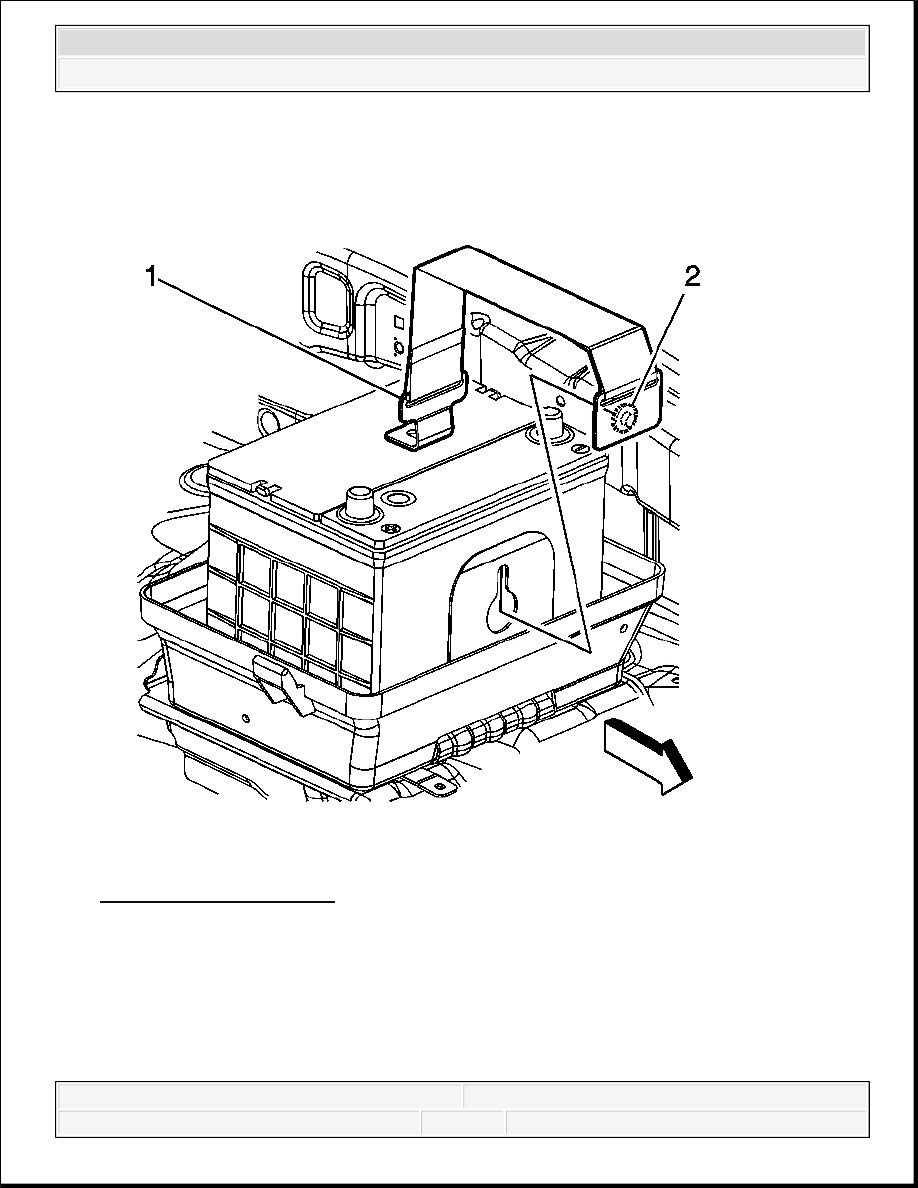

Fig. 43: Battery Strap Pin
Courtesy of GENERAL MOTORS CORP.

5. Engage the battery strap pin (2) to the battery tray bracket stopper.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



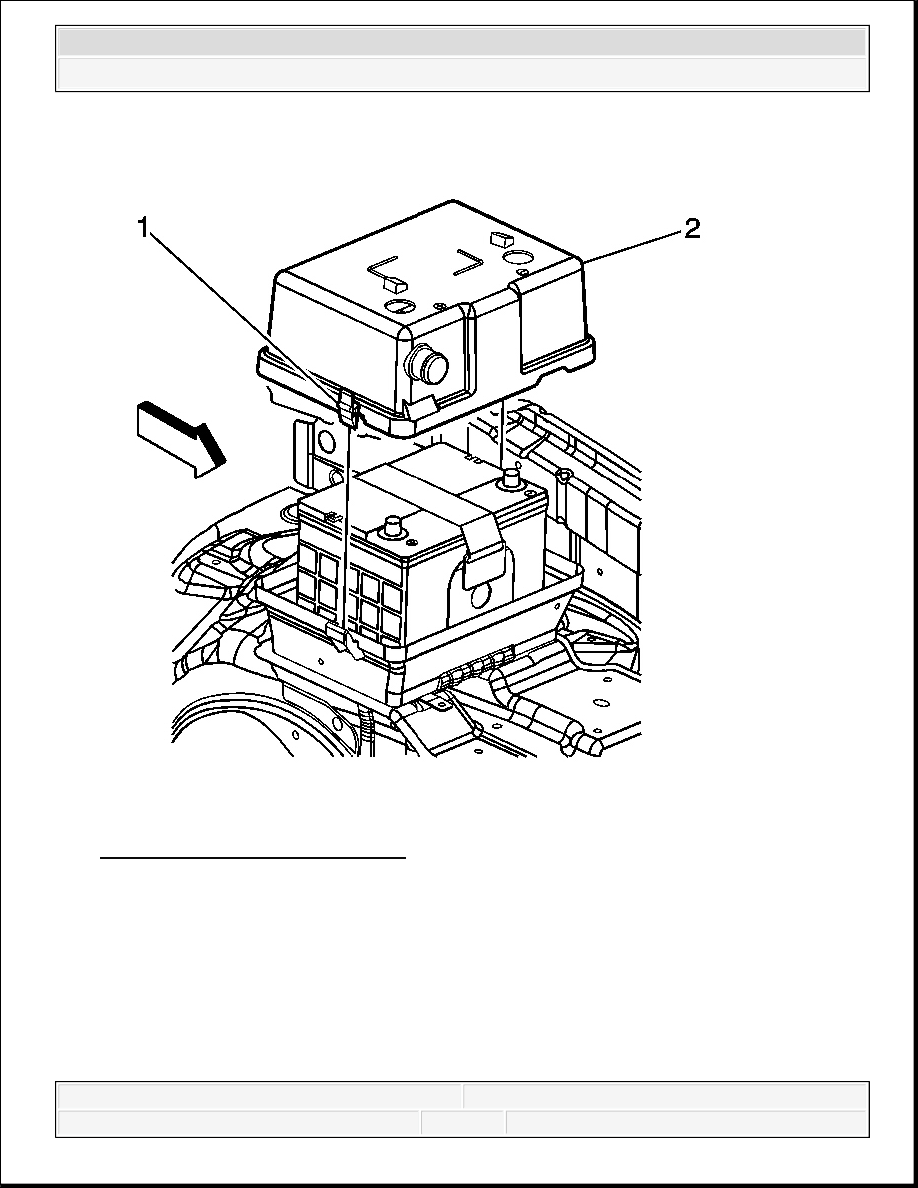

Fig. 44: Upper Battery Box Cover
Courtesy of GENERAL MOTORS CORP.

6. Install the upper battery box (2) over the battery, engage the locking tabs (1) into the lower

battery box.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



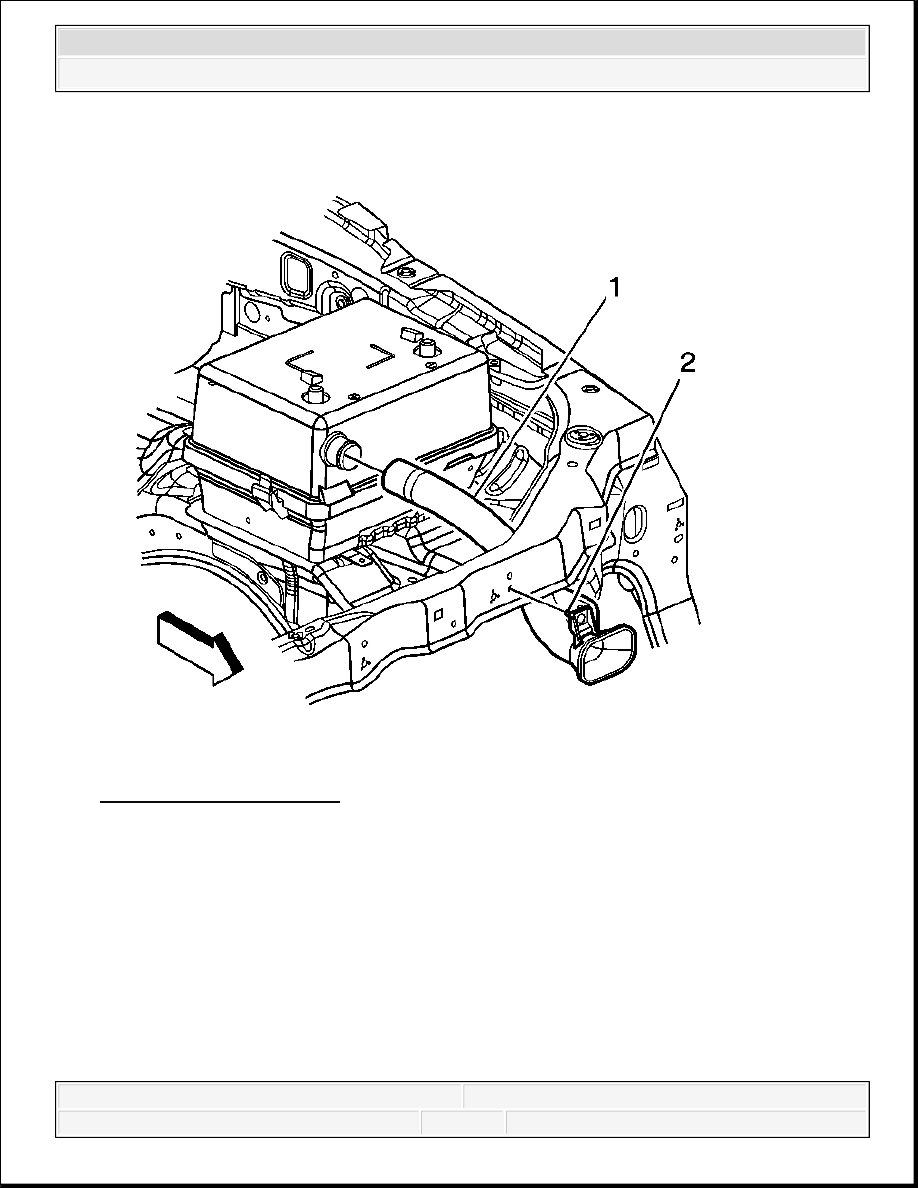

Fig. 45: Battery Vent Duct
Courtesy of GENERAL MOTORS CORP.

7. Connect the battery vent duct to the upper battery box (1).
