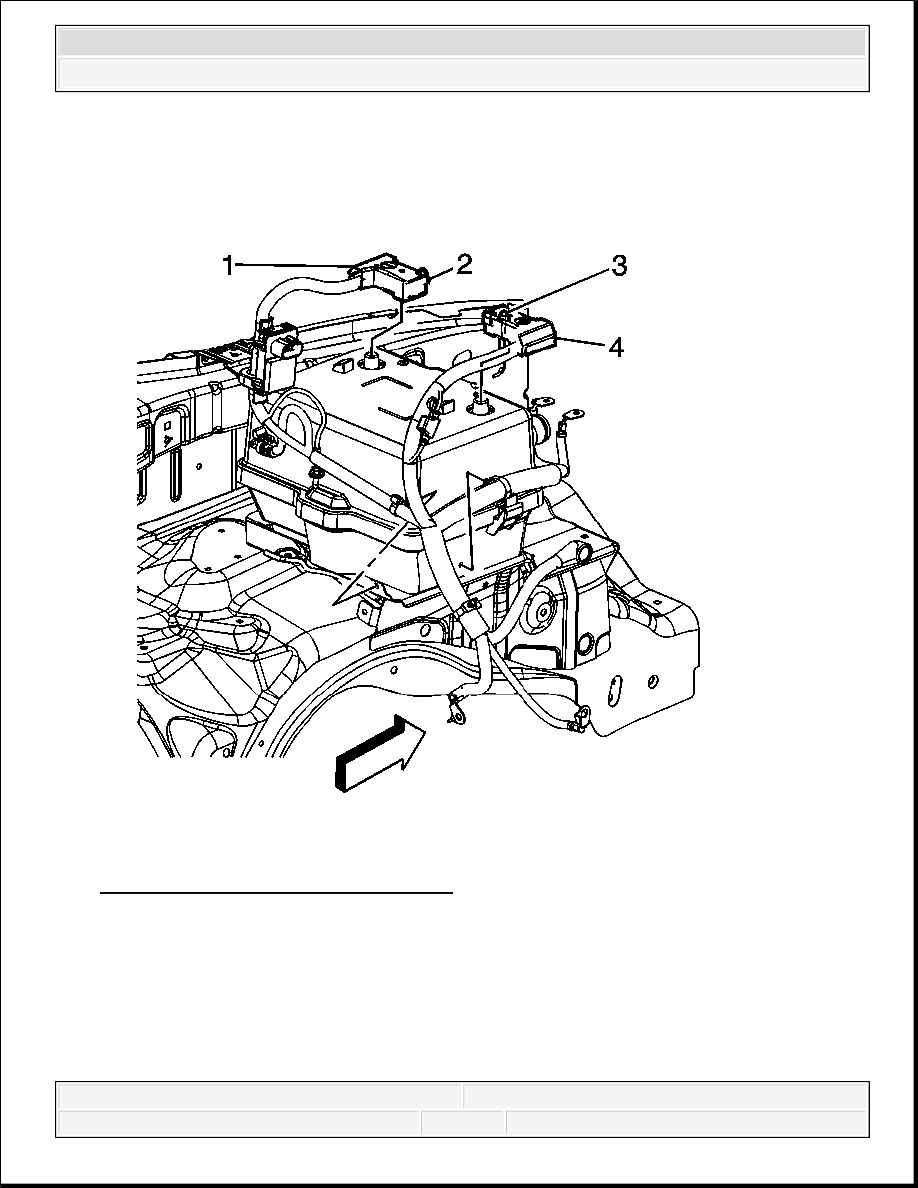

Fig. 4: Identifying Battery Connections
Courtesy of GENERAL MOTORS CORP.

1. Record all preset and theft codes from the radio.

2. Turn off all lamps and accessories.

3. Turn the ignition switch to the LOCK position.

4. Open the negative battery cable cover.

5. Loosen the negative battery cable nut (2).

components.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



6. Remove the negative battery cable (1) from the battery. (regular production option (RPO)

LLR shown, RPO LH8 similar).

Connecting Procedure

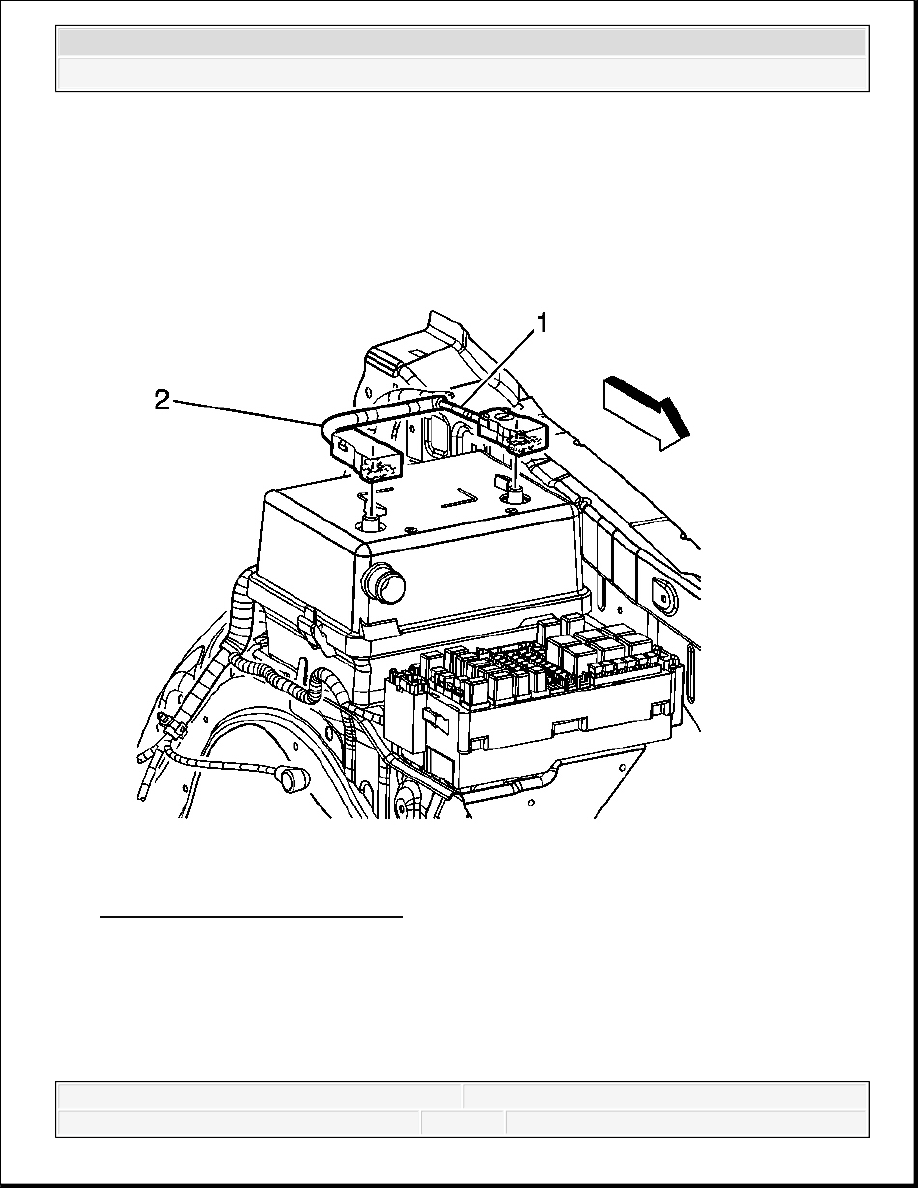

Fig. 5: Identifying Battery Cables
Courtesy of GENERAL MOTORS CORP.

1. Clean any existing corrosion from the battery terminal and battery cable (1) using a wire

brush.

2. Install the negative battery cable (1) to the battery. (RPO LLR shown, RPO LH8 similar).



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



3. Tighten the negative battery cable nut (2).

Tighten: Tighten the nut to 9 N.m (80 lb in).

4. Close the negative battery cable cover.

5. Reset all preset and theft codes previously recorded to the radio.

GENERATOR BATTERY CONTROL MODULE REPLACEMENT

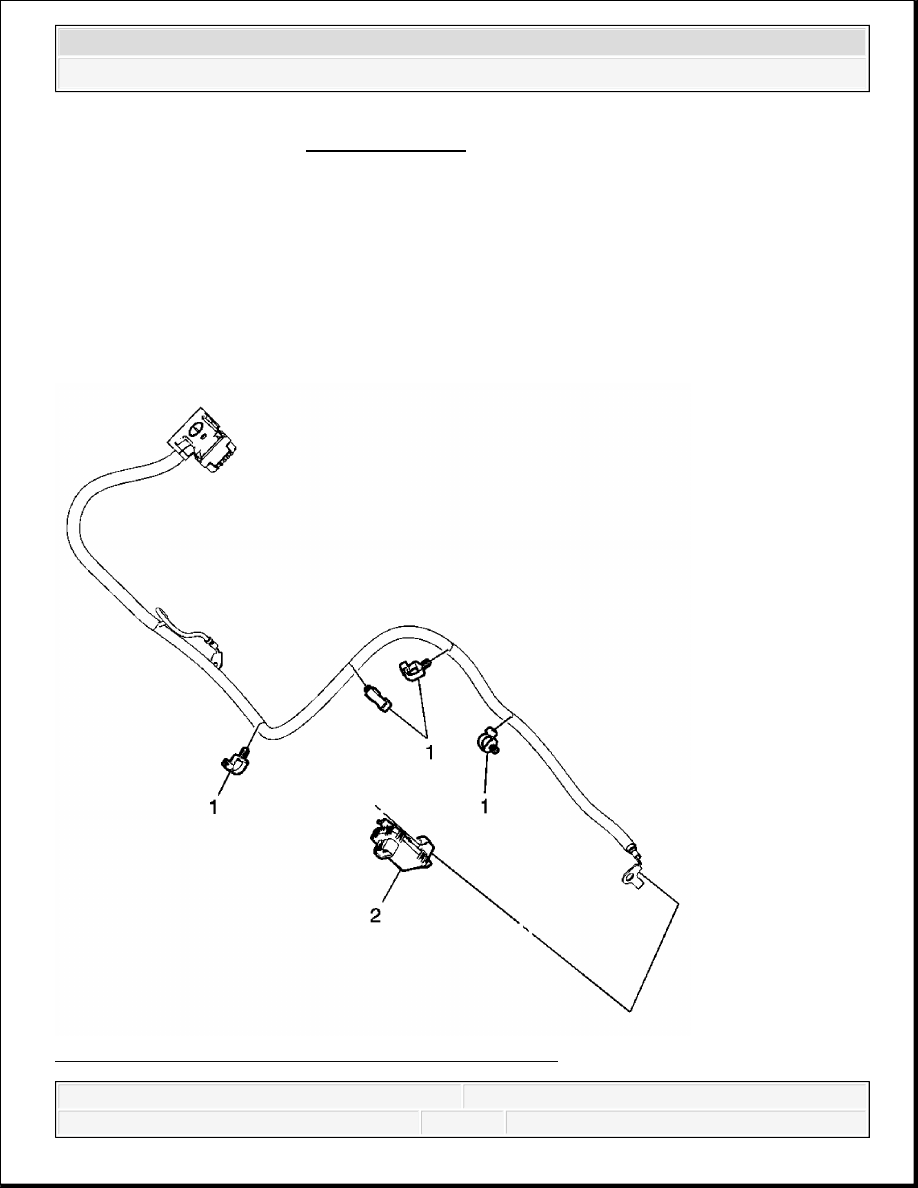

Fig. 6: Generator Battery Control Module Replacement

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



Courtesy of GENERAL MOTORS CORP.

BATTERY POSITIVE AND NEGATIVE CABLE REPLACEMENT (LLR)

Removal Procedure

Callout

Component Name

Preliminary Procedure:
Remove the negative battery cable. Refer to Battery Negative Cable Disconnection and
Connection.

1

Clamp (Qty: 4)
Tip: Mark the location of the clamps for installation.

2

Generator Battery Control Module

Procedure

1. Disconnect the generator battery control module harness connector.

2. Remove the tape retaining the module to the negative battery cable and

note the location for installation.

3. Remove the module from the cable.

IMPORTANT:

Always use replacement cables that are of the same type,
diameter and length of the cables that are being replaced.

Always route the replacement cable the same way as the
original cable.
