Hummer H2. Manual - part 1255





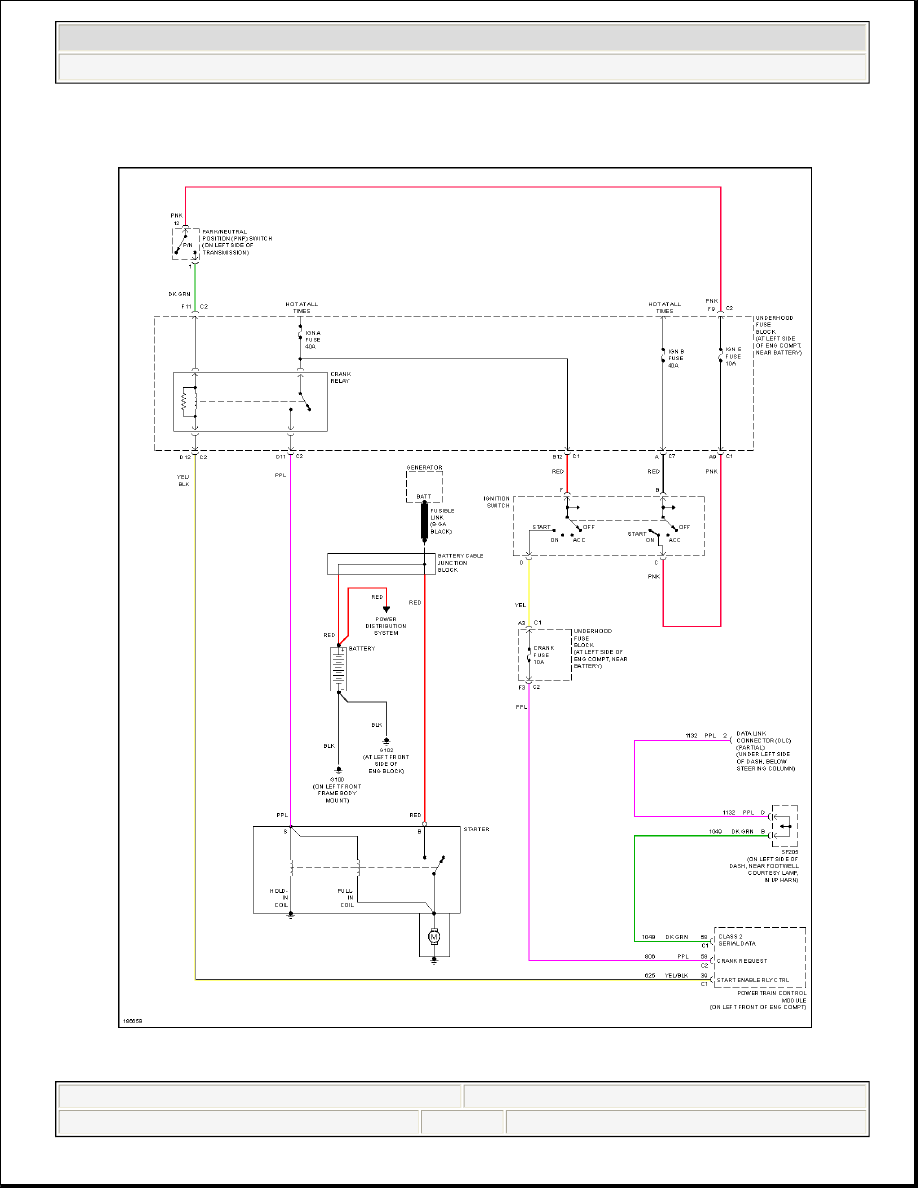

Fig. 59: Charging Circuit



2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2





2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2



Fig. 60: Starting Circuit

SUPPLEMENTAL RESTRAINTS



2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2





2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2
