Hummer H2. Manual - part 1239





Fig. 27: Headlights Circuit

HORN



2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2





2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2

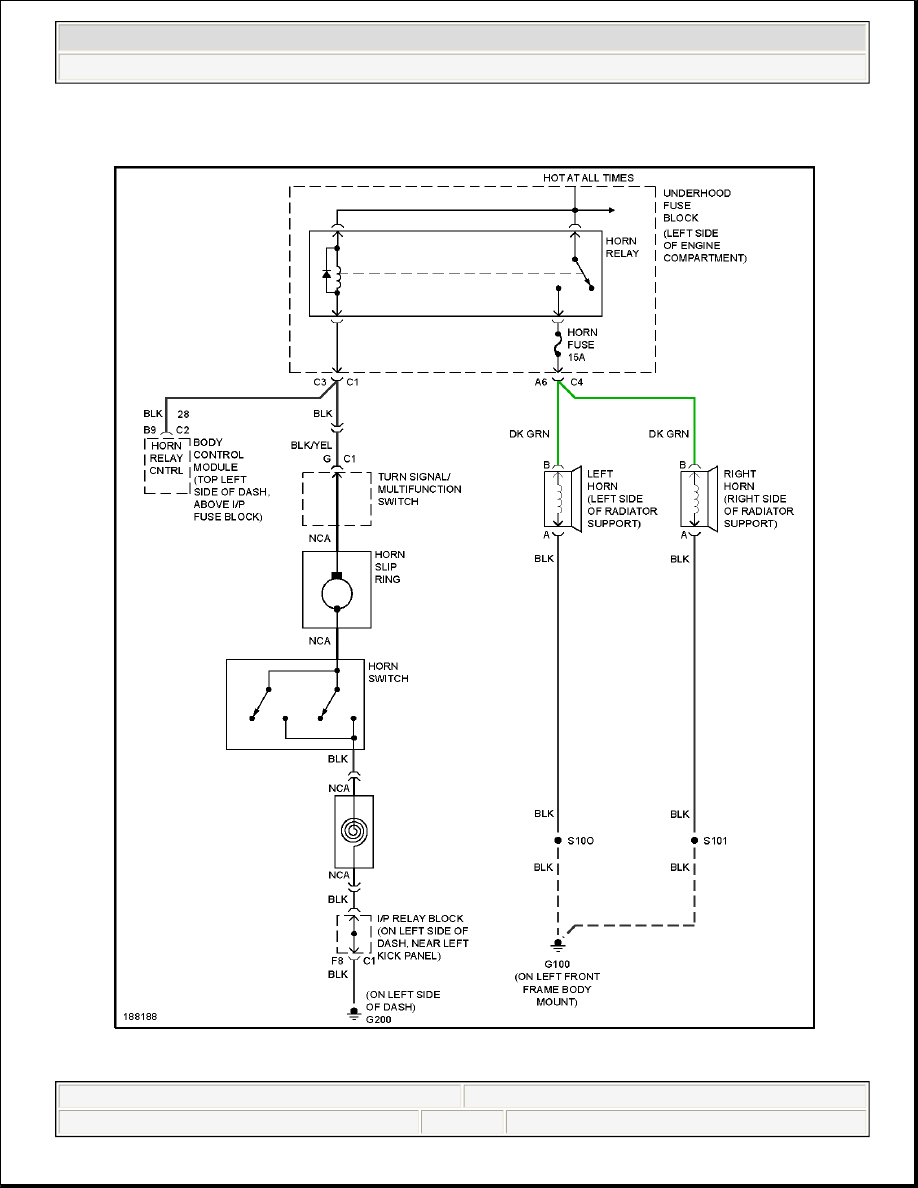

Fig. 28: Horn Circuit

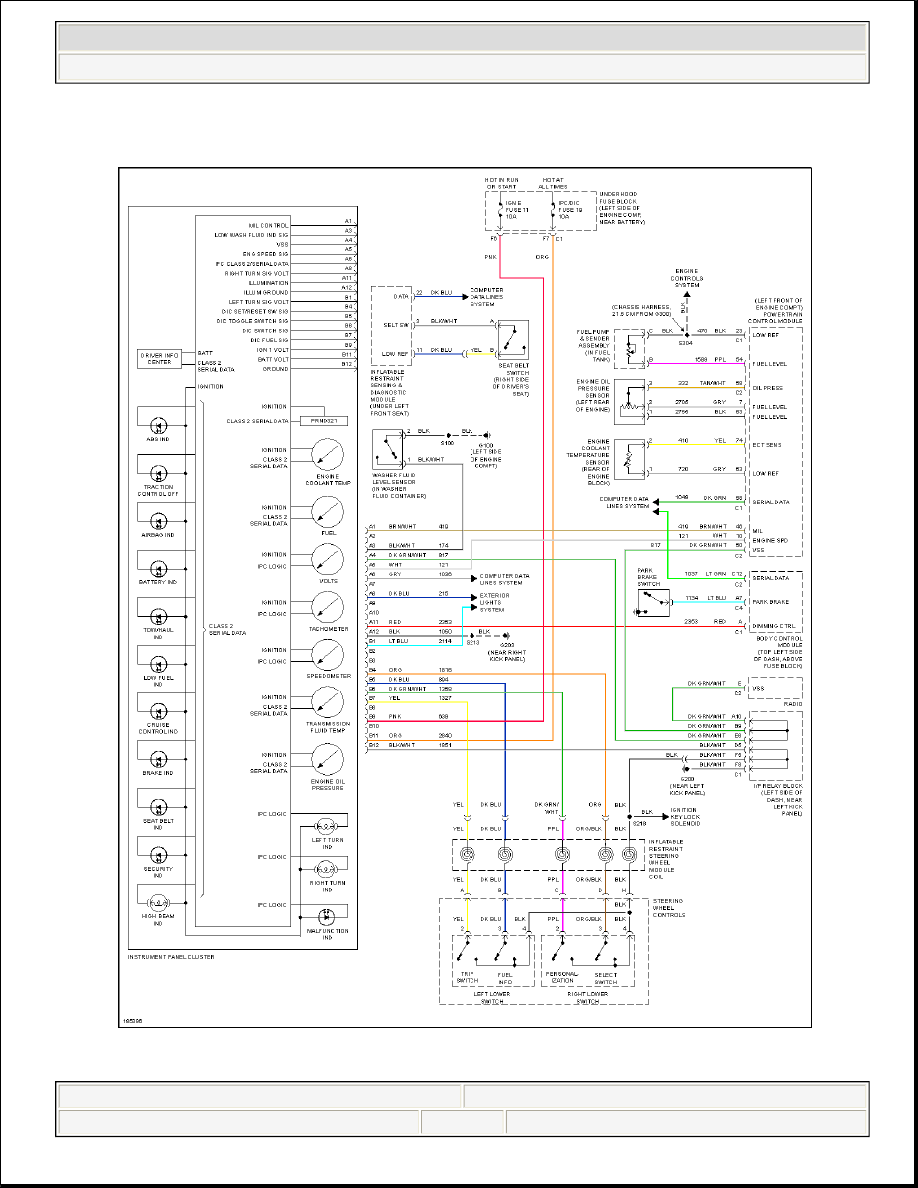

INSTRUMENT CLUSTER



2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2





2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2
