HOWO Sinotruk - Инструкция по эксплуатации - часть 8

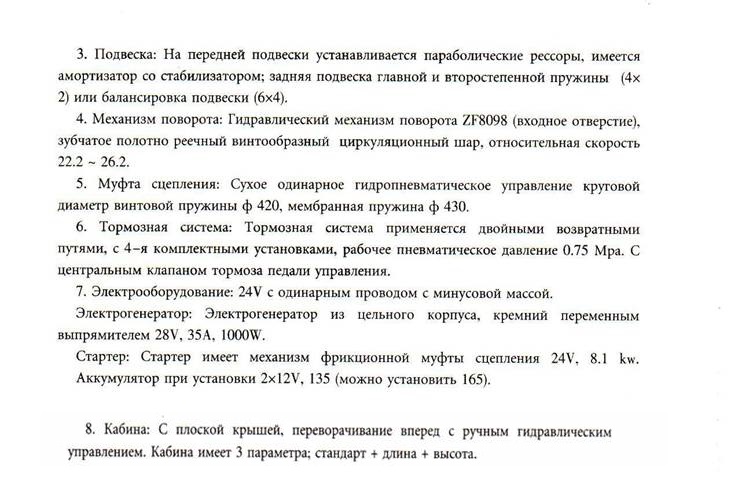

Глава V. Остальное

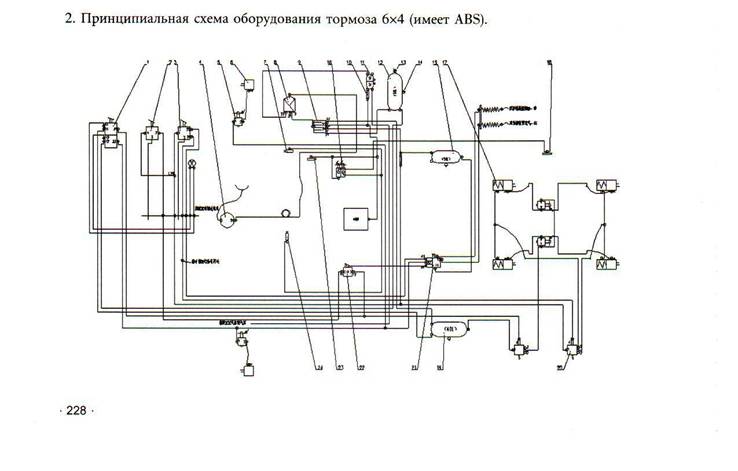

2. Принципиальная схема оборудования тормоза 6x4 (имеет ABS).

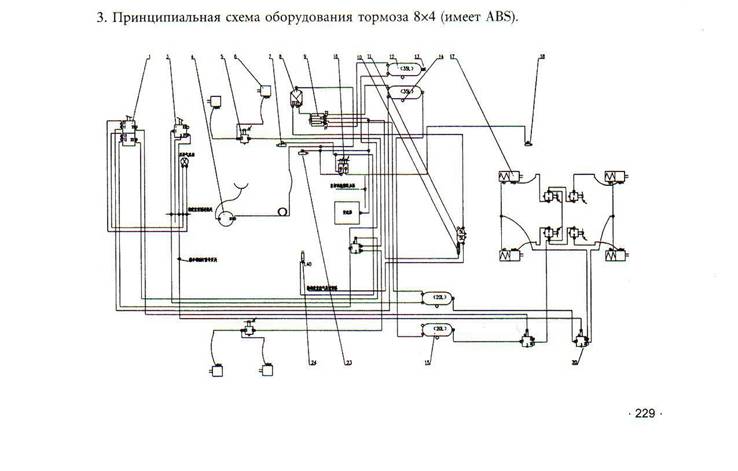

3. Принципиальная схема оборудования тормоза 8x4 (имеет ABS).

Пояснение по схеме (чертеж):

1. Главный клапан тормоза: 2. Клапан ручного тормоза - трала; 3. Клапан ручного

тормоза: 4. Компрессор: 5. Электромагнитный клапан ABS (WABCO/KNORR):

6. Пневматическая камера тормоза переднего вала: 7. Цилиндр отстойник масла;

8. Воздушный осушитель: 9. Защитный клапан четырех возвратных путей;

10. Клапан одностороннего направления: 11. Болон накопитель воздуха Юл.

12. Болон накопитель воздуха 30л.: 13. Проверка соединительных головок:

14. Клапан выпуска воды; 15. Болон накопитель воздуха 20л.;

16. Электромагнитный клапан; 17. Пневматическая камера тормоза заднего моста 18. Воздушный цилиндр замка дифференциала: 19. Болон накопитель воздуха 40л.

20. Клапан повторитель; 21. Клапан тормоза прицепа;

22. Двух путевой клапан одностороннего направления

23. Вспомогательный цилиндр воздушной камеры КПП

24. Тормозной механизм выпуска воздуха в сборе двигателя Объяснение маркировки:

1/11/12 - горловина входа воздуха 2/21/22/23/24 - горловина выхода воздуха 3 - горловина выхлопа воздуха (проход большого количества воздуха)

4/41/42/43 - горловина управления

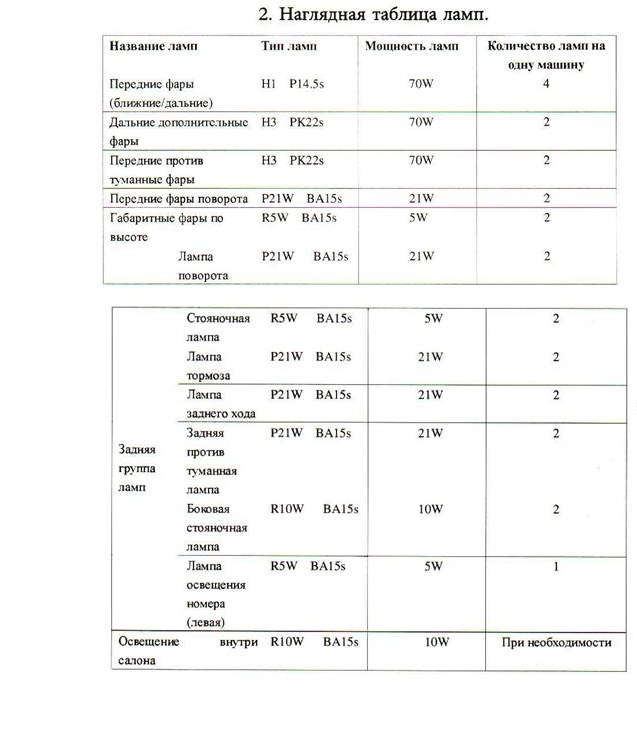

2. Наглядная таблица ламп.

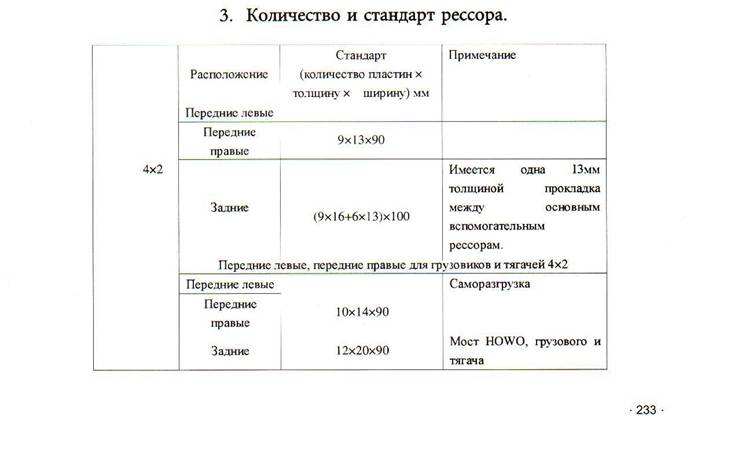

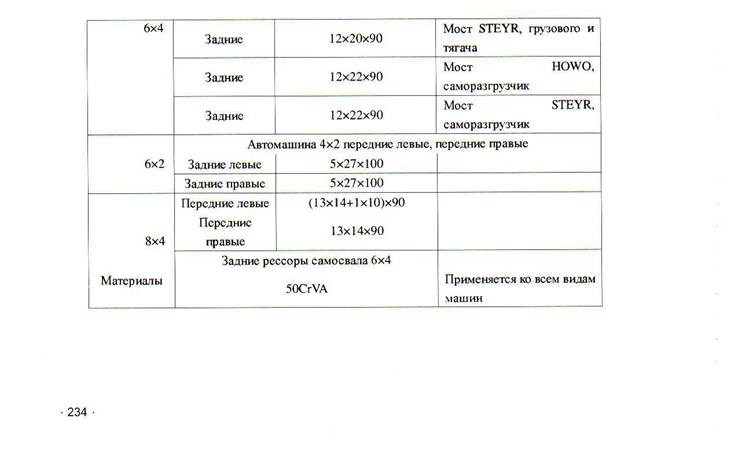

3. Количество и стандарт рессора.

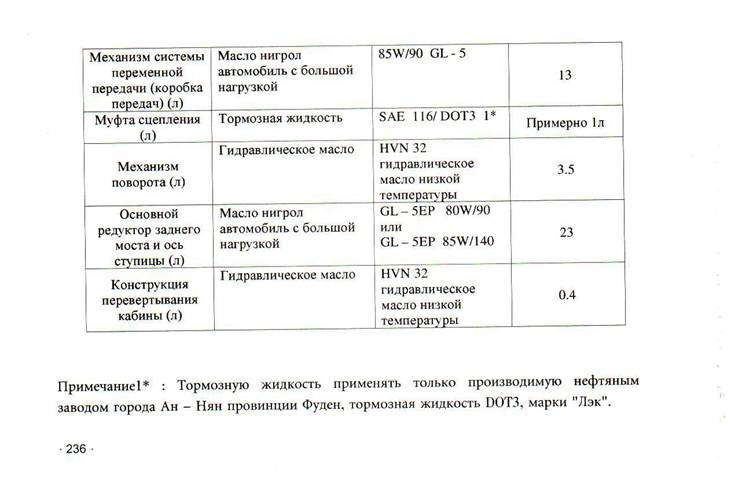

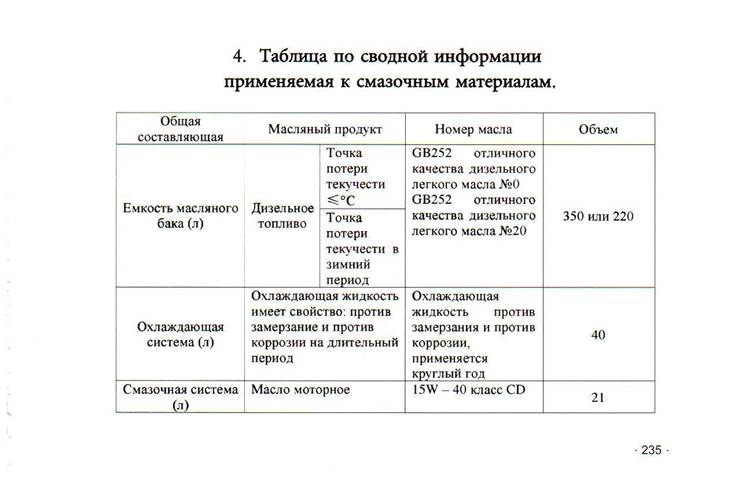

4. Таблица по сводной информации применяемая к смазочным материалам.

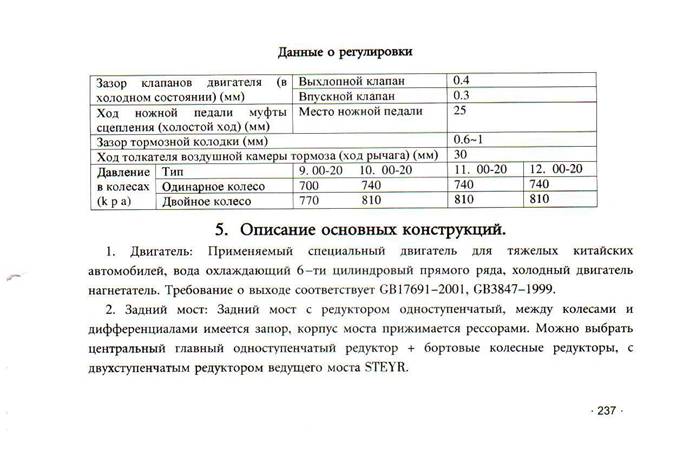

Данные о регулировки
