DTC 71-1x (‘‘x’’ can be 0 thru 9 or A thru F):

YES

NO

YES

NO

24-137

A

Open in Driver’s Seat Position Sensor
(’07-08 Models)

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Check the connection between the driver’s seat

wire harness (with 8-way power seat) or seat
position sensor harness (without 8-way power seat)
2P connector and the driver’s seat position sensor
(see page 24-14).

4. Clear the DTC memory.

5. Read the DTC (see page 24-27).

Go to step 6.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated, go to
the DTC Troubleshooting Index.

6. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

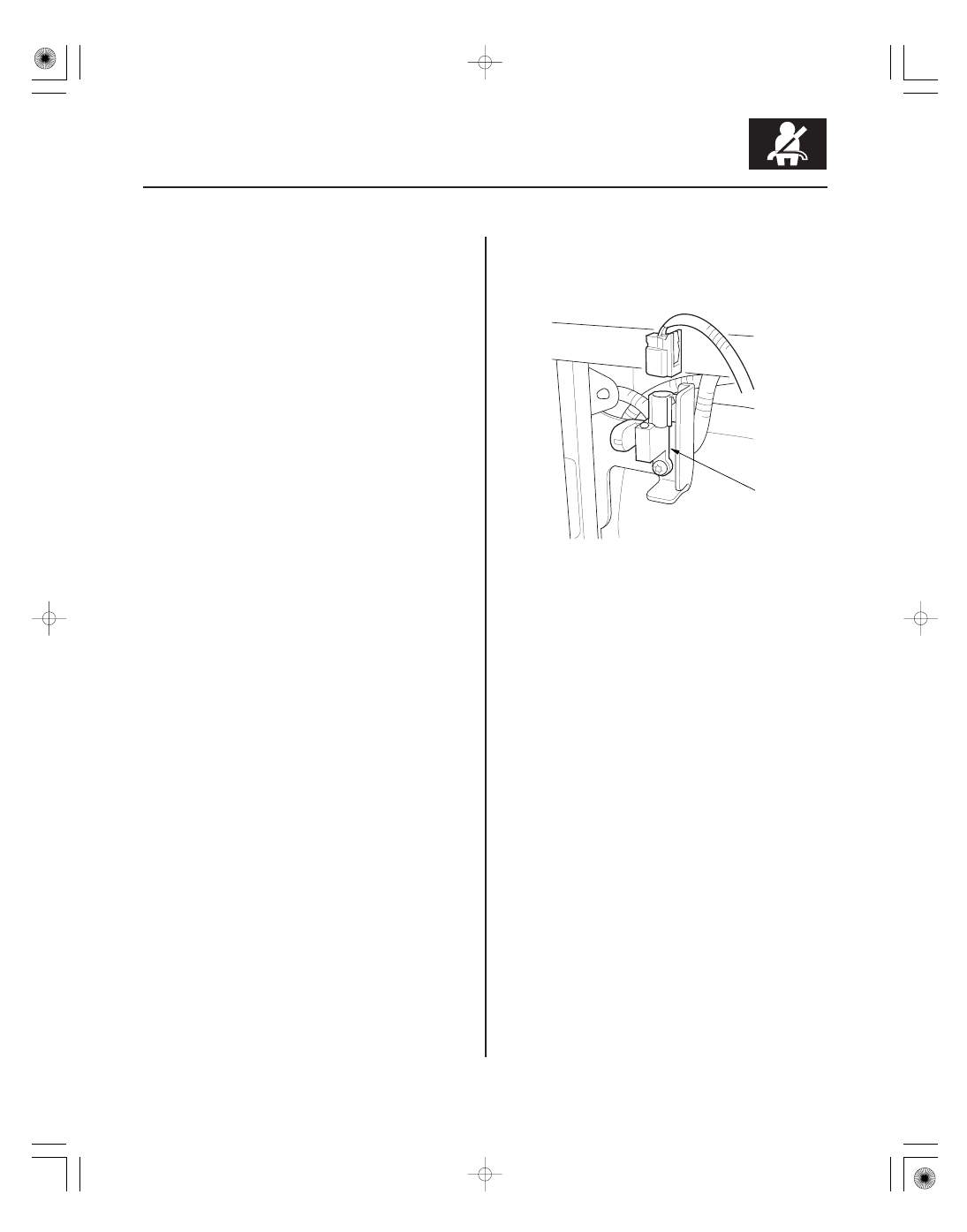

7. Disconnect the driver’s seat wire harness (with 8-

way power seat) or seat position sensor harness
(without 8-way power seat) 2P connector from the
driver’s seat position sensor (A).

8. Connect the No. 1 and No. 2 terminals of the driver’s

seat wire harness 2P connector with a jumper wire.

9. Disconnect both seat belt tensioner connectors (see

step 6 on page 24-26).

(cont’d)

Does the SRS indicator stay on, and is DT C 7 1-1x
indicated?

Is DT C 7 1-1x indicated?

−

０２

ＳＪＣ８Ａ０ＢＫ７９１０００Ｒ７１２ＸＦＡＡＴ００

−

−

−

−

YES

NO

YES

NO

DTC 71-2x (‘‘x’’ can be 0 thru 9 or A thru F):

24-138

24-138

SRS

DTC Troubleshooting (cont’d)

SRS UNIT CONNECTOR B (28P)

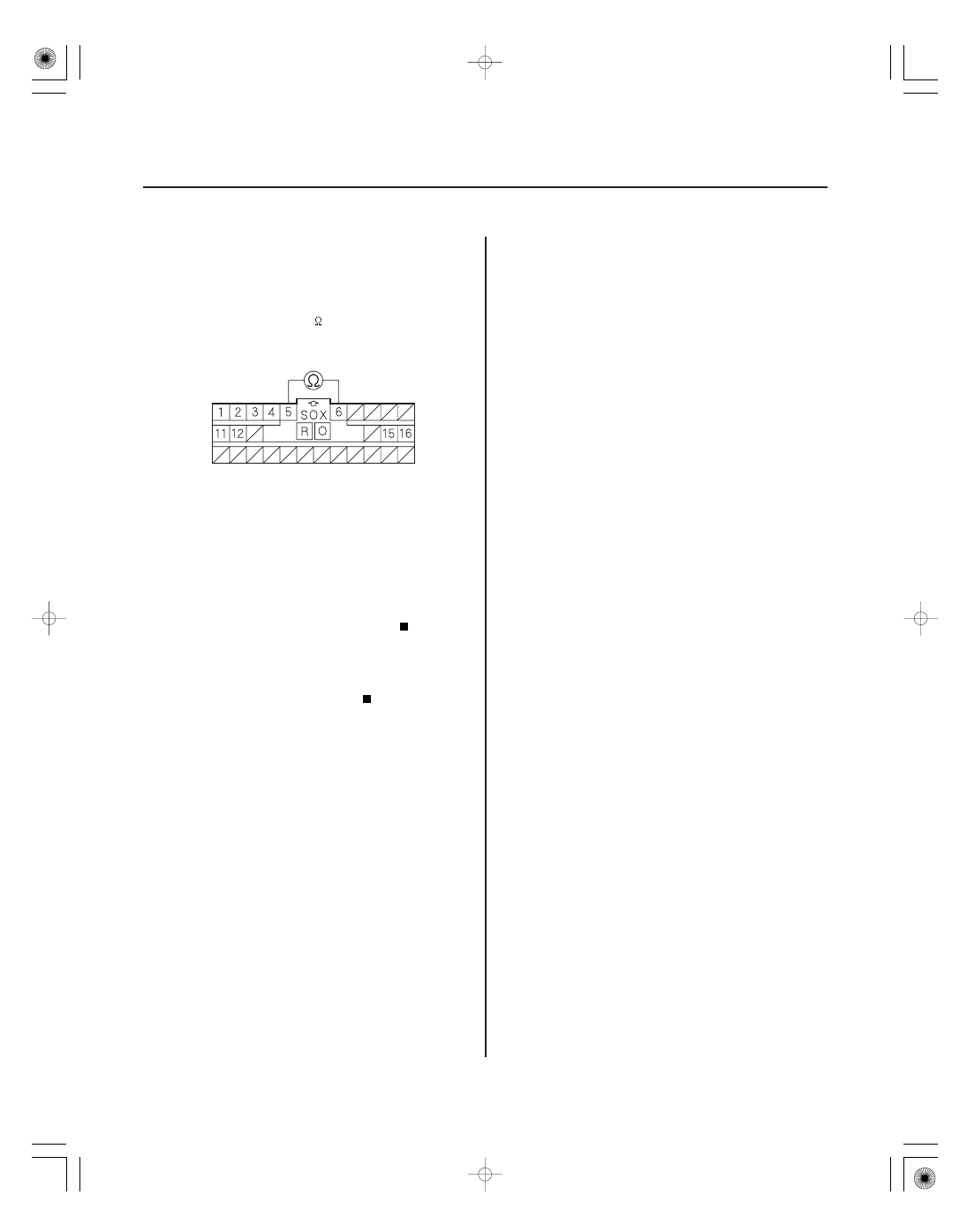

10. Disconnect SRS unit connector B (28P) from the

SRS unit (see step 7 on page 24-26).

11. Measure the resistance between the No. 5 and

No. 6 terminals of SRS unit connector B (28P).
There should be 0

1.0

.

Faulty driver’s seat position sensor or SRS

unit; replace the driver’s seat position sensor
(see page 24-195). If the problem is still present,
replace the SRS unit (see page 24-188).

Open in the floor wire harness, driver’s seat

wire harness (with 8-way power seat) or the seat
position sensor harness (without 8-way power
seat); replace the faulty harness.

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

Short in Driver’s Seat Position Sensor
(’07-08 Models)

Wire side of female terminals

Is the r esistance as specif ied?

Does the SRS indicator stay on, and is DT C 7 1-2x
indicated?

０１

０２

０３

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

24-139

A

SRS UNIT CONNECTOR B (28P)

SRS UNIT CONNECTOR B (28P)

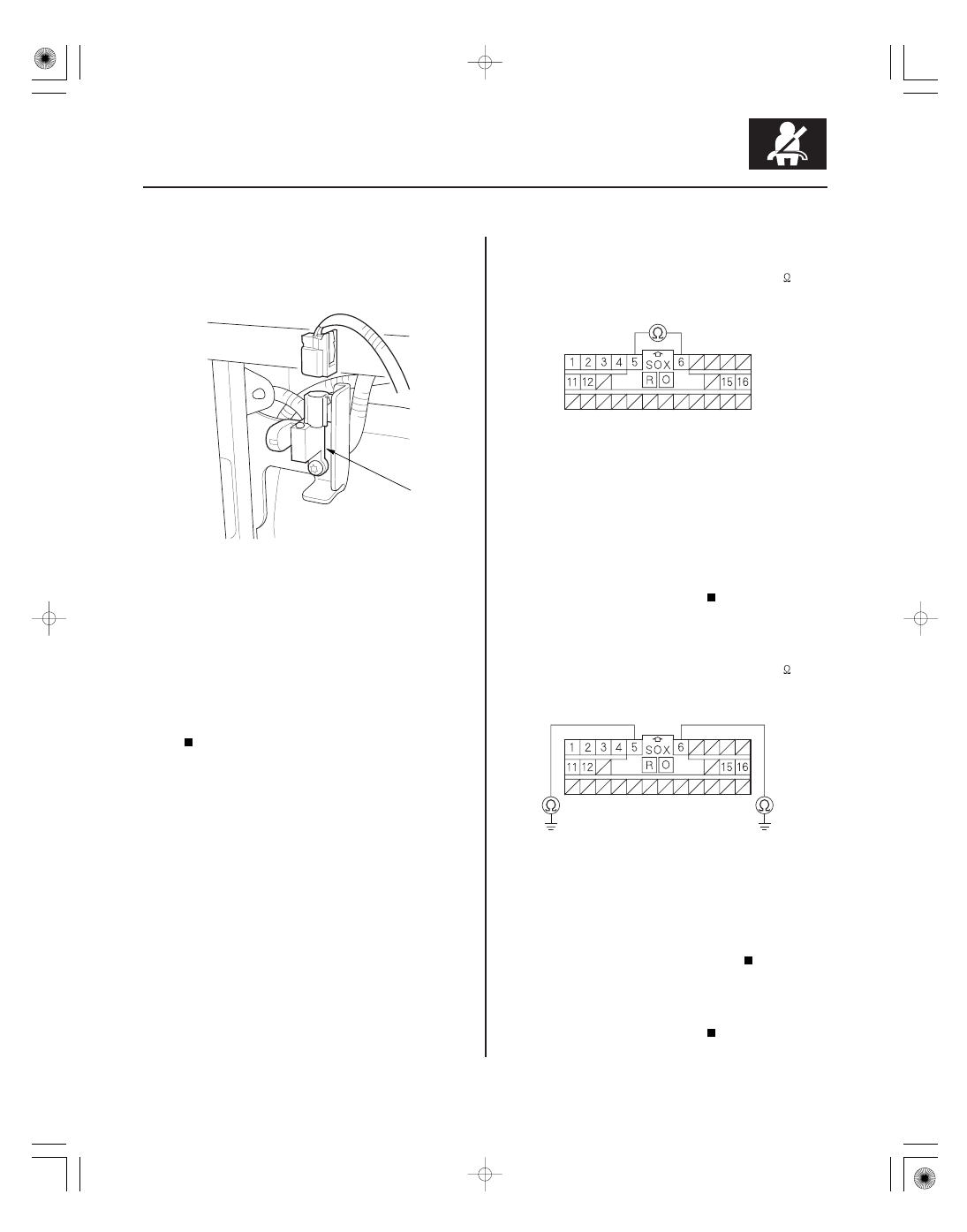

4. Disconnect the driver’s seat wire harness (with 8-

way power seat) or seat position sensor harness
(without 8-way power seat) 2P connector from the
driver’s seat position sensor (A) (see page 24-14).

5. Reconnect the negative cable to the battery.

6. Clear the DTC memory.

7. Read the DTC (see page 24-27).

Go to step 8.

Faulty driver’s seat position sensor; replace

the driver’s seat position sensor (see page 24-195).

8. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

9. Disconnect both seat belt tensioner connectors (see

step 6 on page 24-26).

10. Disconnect SRS unit connector B (28P) from the

SRS unit (see step 7 on page 24-26).

11. Measure the resistance between the No. 5 and

No. 6 terminals of SRS unit connector B (28P).
There should be an open circuit or at least 1 M

.

Go to step 12.

Short in the floor wire harness, driver’s seat

wire harness (with 8-way power seat), or the seat
position sensor harness (without 8-way power
seat); replace the faulty harness.

12. Measure the resistance between the No. 5 terminal

of SRS unit connector B (28P) and body ground,
and between the No. 6 terminal and body ground.
There should be an open circuit or at least 1 M

.

Faulty driver’s seat position sensor or the

SRS unit; replace the driver’s seat position sensor
(see page 24-195). If the problem is still present,
replace the SRS unit (see page 24-188).

Short in the floor wire harness, driver’s seat

wire harness (with 8-way power seat), or the seat
position sensor harness (without 8-way power
seat); replace the faulty harness.

Wire side of female terminals

Wire side of female terminals

Is DT C 7 1-2x indicated?

Is the r esistance as specif ied?

Is the r esistance as specif ied?

＊０１

＊０２

ＳＪＣ８Ａ０ＢＫ７９１０００Ｒ８１６１ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC 81-61, 85-61:

DTC 81-62, 85-62:

YES

NO

YES

NO

YES

NO

YES

NO

24-140

SRS

DTC Troubleshooting (cont’d)

A

ODS UNIT HARNESS 18P CONNECTOR

No Signal from the ODS

Unit (’07-08 Models)

Response Data Error from

the ODS Unit (’07-08 Models)

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Make sure nothing is on the front passenger’s seat.

2. Clear the DTC memory (see page 24-28).

3. Read the DTC (see page 24-27).

Go to step 4.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

4. Check the connection between the ODS unit

harness 18P connector and the ODS unit (see step 4
on page 24-192).

Go to step 5.

Repair the poor connection and retest. If DTC

81-61, 85-61, 81-62, or 85-62 is still present, go to
step 5.

5. Turn the ignition switch OFF.

6. Check the No. 10 (7.5 A) fuse in the driver’s

under-dash fuse/relay box.

Go to step 7.

Replace the fuse, then turn the ignition switch

ON (II). If the fuse blows again, check for a short in
the No. 10 (7.5 A) fuse circuit (dashboard wire
harness, floor wire harness, front passenger’s seat
wire harness, or ODS unit harness).

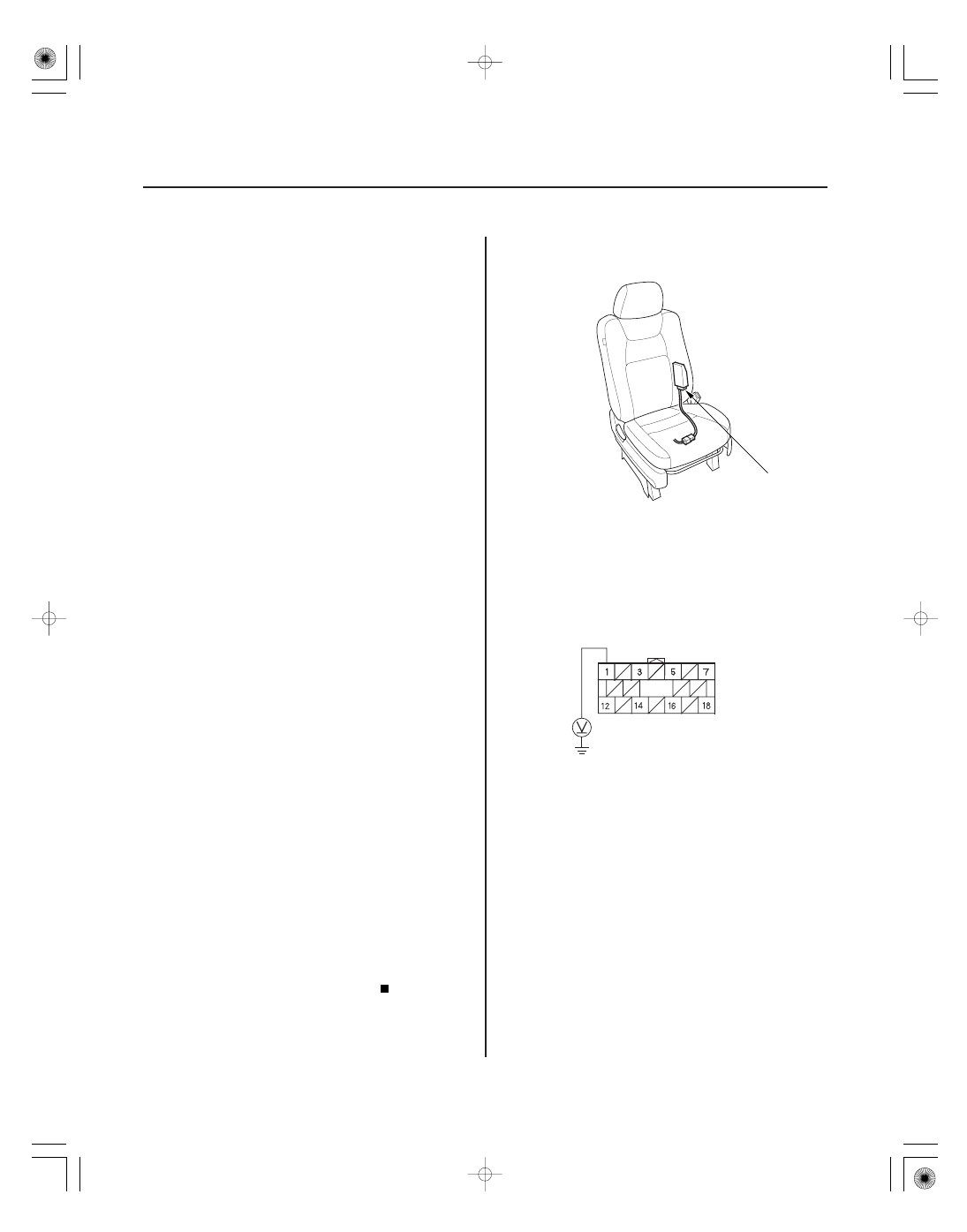

7. Disconnect the ODS unit harness 18P connector (A)

from the ODS unit.

8. Turn the ignition switch ON (II).

9. Measure the voltage between the No. 1 terminal of

the ODS unit harness 18P connector and body
ground. There should be battery voltage.

Go to step 14.

Go to step 10.

10. Turn the ignition switch OFF.

Wire side of female terminals

Is DT C 81-61, 85-61, 81-62, or 85-62 indicated?

Is the connection OK ?

Is the f use OK ?

Is ther e batter y voltage?
