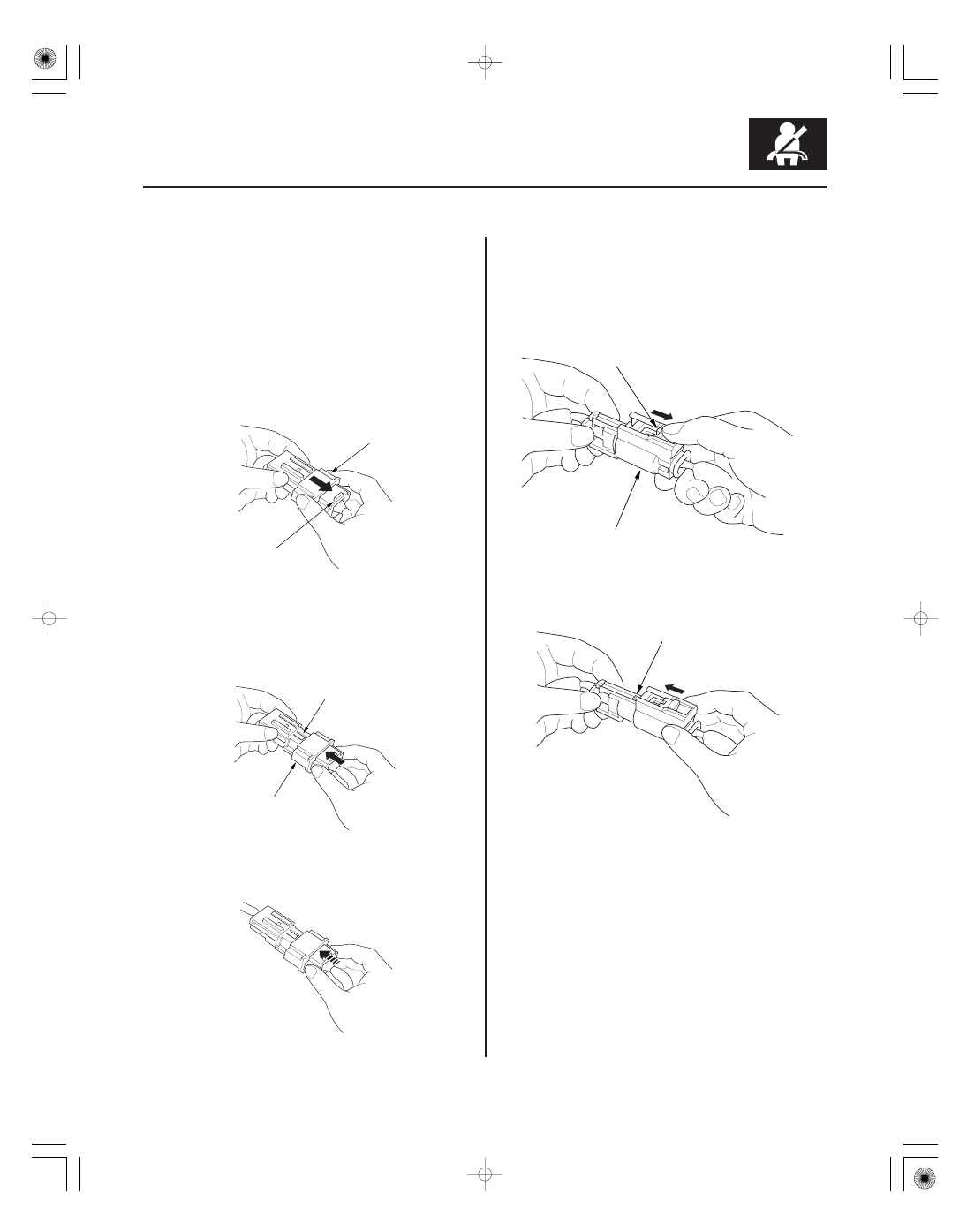

Spring-loaded Lock Connector

Front Airbag Connectors

Disconnecting

Connecting

Side Airbag Connector

Disconnecting

Connecting

24-21

A

B

B

A

B

A

C

Some SRS system connectors have a spring-loaded
lock.

To release the lock, pull the spring-loaded sleeve (A)
toward the stop (B) while holding the opposite half of
the connector. Then pull the connector halves apart. Be
sure to pull on the sleeve and not on the connector.

1. To reconnect, hold the pawl-side connector, and

press on the back of the sleeve-side connector in
the direction shown. As the two connector halves
are pressed together, the sleeve (A) is pushed back
by the pawl (B). Do not touch the sleeve.

2. When the connector halves are completely

connected, the pawl is released, and the spring-
loaded sleeve locks the connector.

To release the lock, pull the spring-loaded sleeve (A)
and the slider (B) while holding the opposite half of the
connector. Then pull the connector halves apart. Be
sure to pull on the sleeve and not on the connector half.

Hold both connector halves, and press them firmly
together until the projection (C) of the sleeve-side
connector clicks.

(cont’d)

１８

０１

０２

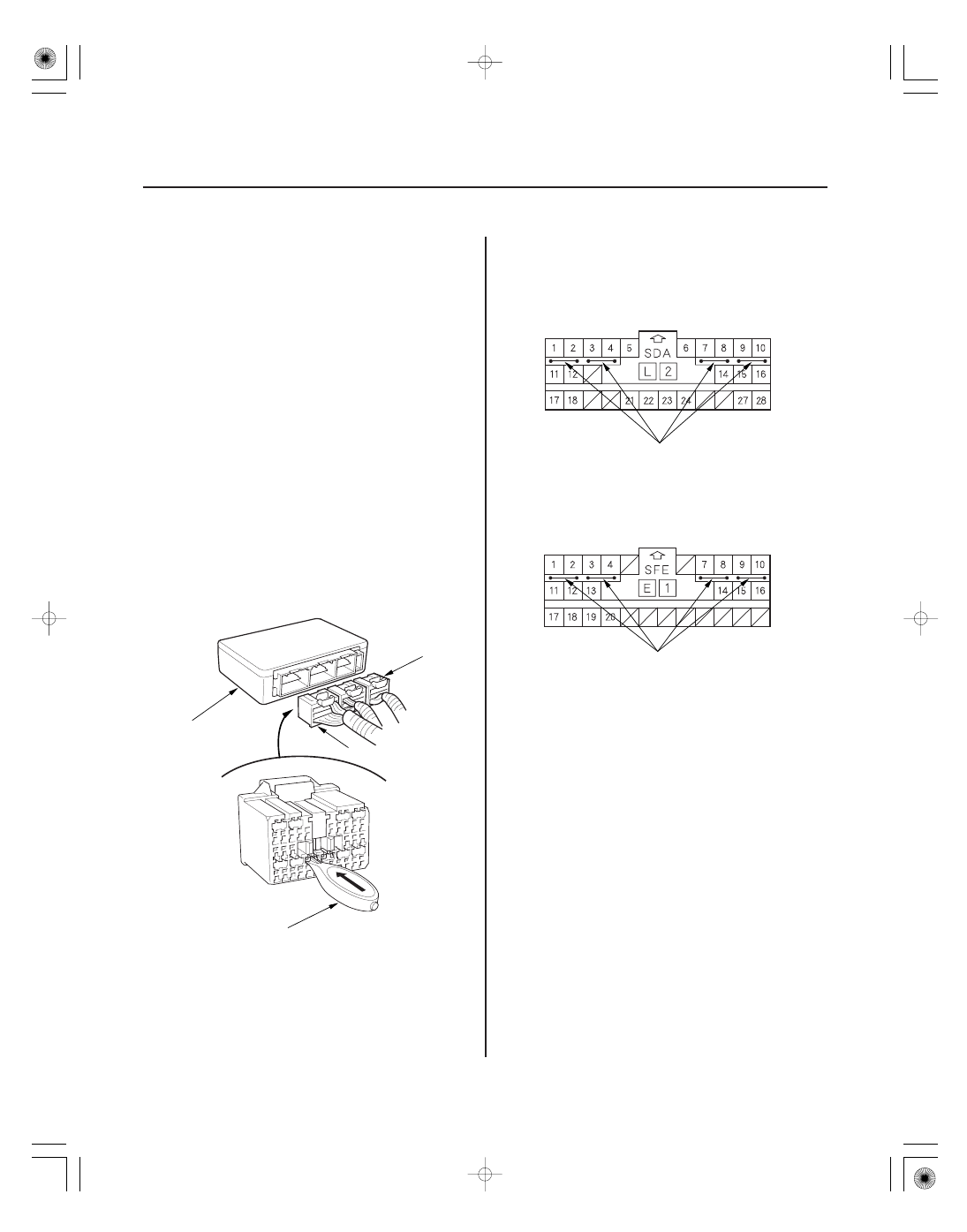

Opening the SRS Unit Shorting Connectors
For Diagnosis

Special Tools Required

24-22

SRS

Precautions and Procedures (cont’d)

C

SRS UNIT

SRS Short Canceller
(070AZ-SAA0100)

A

SRS UNIT CONNECTOR A (28P)

SRS UNIT CONNECTOR C (28P)

SRS Short Canceller 070AZ-SAA0100

NOTE:

• To prevent damage of the connector cavity, insert the

SRS short canceller straight into the cavity from the
terminal side.

• Before installing the short canceller, wash it with

electrical contact cleaner, then air blow it dry.

• Do not use the short canceller if it is damaged.
• Make sure to remove the short canceller before re-

connecting.

When SRS unit connectors A or C are disconnected, a
short circuit is created in the connector by its own
function to prevent airbag deployment. The circuit may
need to be opened when diagnosis is done on the
circuit.

Insert the short canceller (No. 070AZ-SAA0100) in the
specified cavities when it is necessary to keep the
circuit open for diagnosis.

Terminal numbers are shown from the wire side of the
female terminals. Insert the short canceller(s) into the
cavities on the terminal side of the connector.

Terminal side of
connector

Wire side of female terminals

Insert short canceller(s) here

Wire side of female terminals

Insert short canceller(s) here

２１

２２

２３

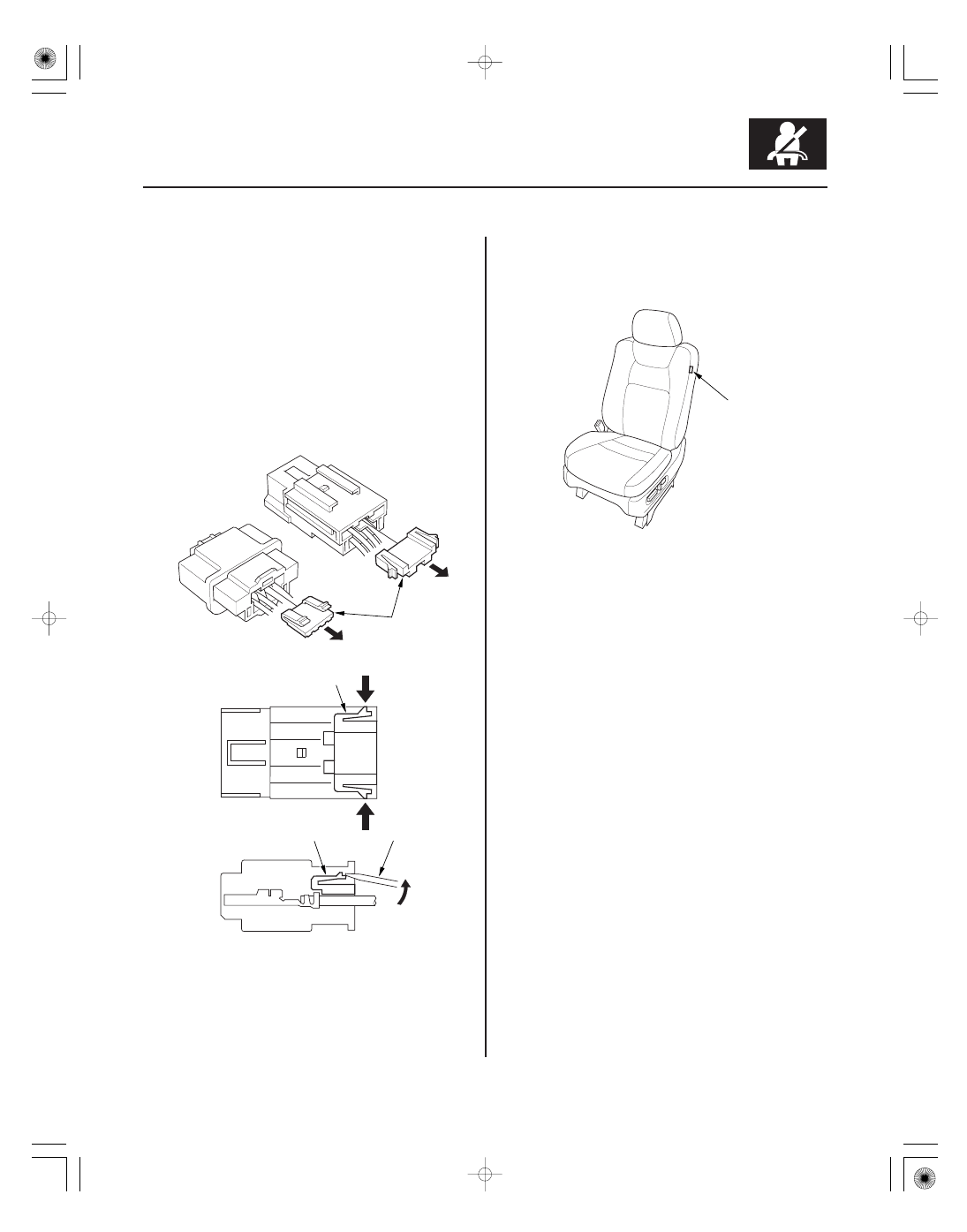

Backprobing Spring-loaded Lock Connectors

Seats with Side Airbags

24-23

A

B

A

A

SIDE AIRBAG
LABEL

When checking voltage or resistance on this type of
connector the first time, you must remove the retainer
(A) to insert the tester probe from the wire side.

NOTE: It is not necessary to reinstall the removed
retainer; the terminals will stay locked in the connector
housing.

To remove the retainer (A), insert a flat-tip screwdriver
(B) between the connector body and the retainer, then
carefully pry out the retainer. Take care not to break the
connector.

Seats with side airbags have a ‘‘SIDE AIRBAG’’ label on
the seat-back.

• When cleaning, use a damp cloth to clean the seat.

Do not soak the seat with liquid.

• Do not spray steam on the seat.

• Do not repair a torn or frayed seat-back cover;

replace it.

• After a collision where the side airbag was deployed,

replace the seat-back cover and side airbag with new
parts. If the seat-back cushion is split, it must be
replaced. If the seat-back frame is deformed, it must
be replaced.

• Never put aftermarket accessories on the seat (covers,

pads, seat heaters, lights, etc.).

(cont’d)

２４

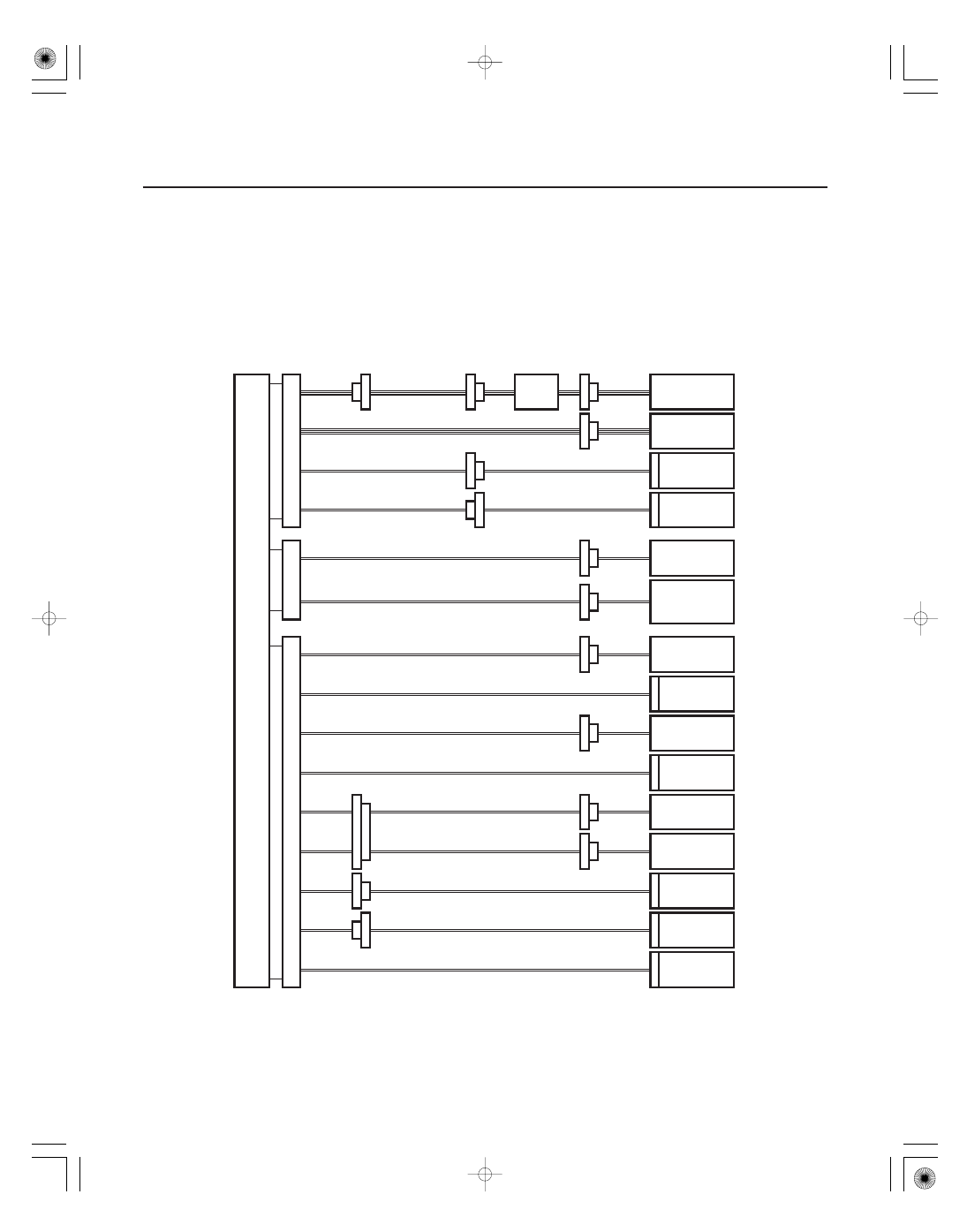

Disconnecting System Connectors

24-24

SRS

Precautions and Procedures (cont’d)

FLOOR WIRE HARNESS

FLOOR WIRE HARNESS

ROOF WIRE HARNESS

DASHBOARD WIRE HARNESS

FLOOR WIRE HARNESS

FLOOR WIRE HARNESS

CABLE
REEL

DRIVER’S
AIRBAG

FRONT
PASSENGER’S
AIRBAG

LEFT ENGINE COMPARTMENT
WIRE HARNESS

LEFT FRONT
IMPACT
SENSOR

RIGHT FRONT
IMPACT
SENSOR

DRIVER’S
SEAT BELT
TENSIONER

FRONT
PASSENGER’S
SEAT BELT
TENSIONER

DRIVER’S
SIDE AIRBAG

FRONT
PASSENGER’S
SIDE AIRBAG

LEFT
SIDE IMPACT
SENSOR (FIRST)

RIGHT
SIDE IMPACT
SENSOR (FIRST)

LEFT
SIDE CURTAIN
AIRBAG

RIGHT
SIDE IMPACT
SENSOR (SECOND)

SRS
UNIT

DASHBOARD WIRE
HARNESS

ROLL
RATE
SENSOR

RIGHT ENGINE COMPARTMENT
WIRE HARNESS

RIGHT
SIDE CURTAIN
AIRBAG

LEFT
SIDE IMPACT
SENSOR (SECOND)

4

5

C

B

A

3

1

2

Turn the ignition switch OFF, disconnect the negative cable from the battery, and wait at least 3 minutes before
beginning the following procedures.

• Before disconnecting the cable reel 4P connector (1), disconnect the driver’s airbag 4P connector (2).
• Before disconnecting SRS unit connector B (3) from the SRS unit, disconnect both seat belt tensioner 4P connectors

(4, 5).
