Turn Signal/Hazard Warning Lights

Turn Signal/Hazard Relay Input Test

2

3

4

5

1

6

A

B

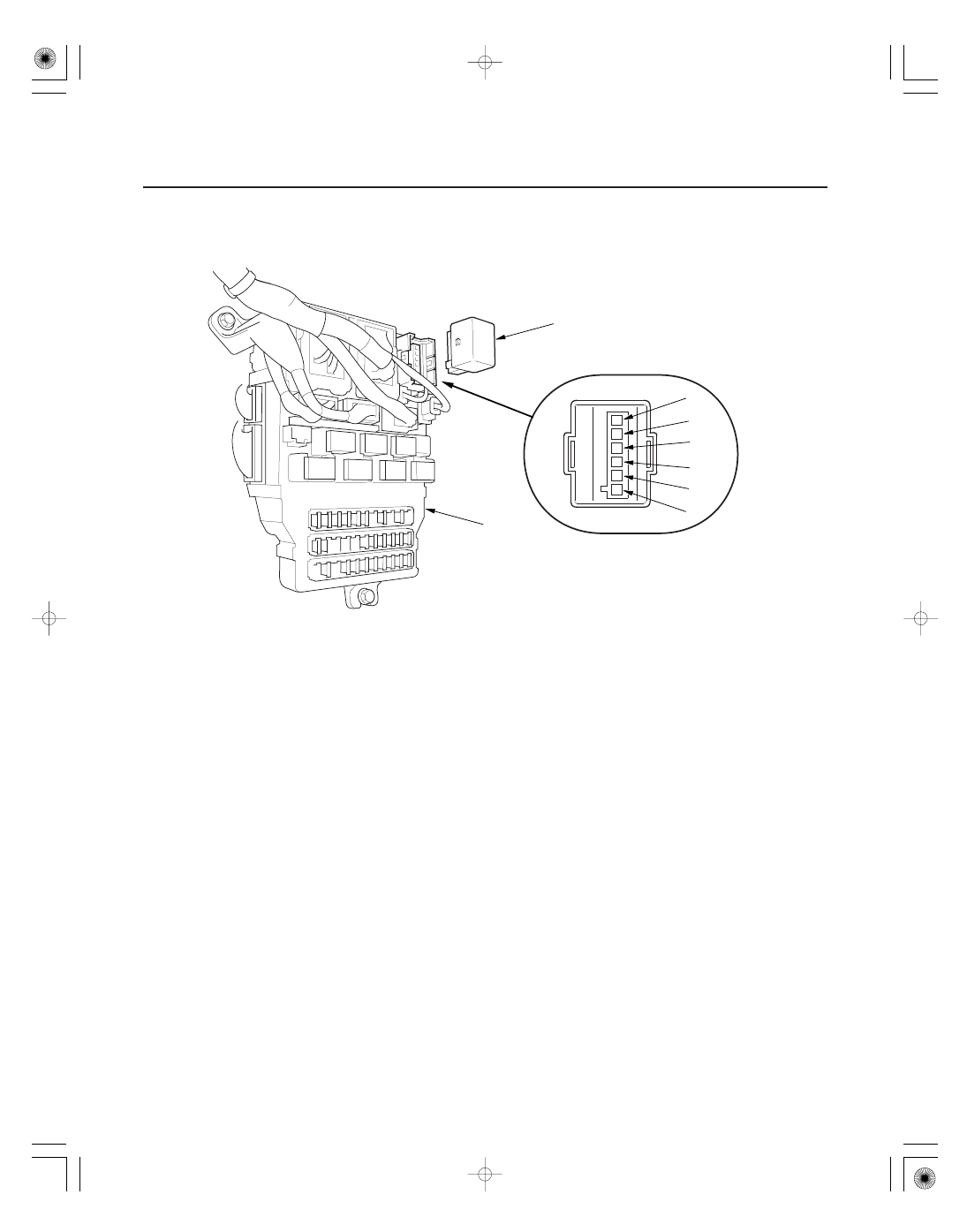

1. Remove the turn signal/hazard relay (A) from the under-dash fuse/relay box (B).

2. Inspect the relay and fuse/relay box socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose, or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, go to step 3.

Cavity

Test condition

Test: Desired result

Possible cause if result is not obtained

22-189

3. Make these input tests at the fuse/relay box.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the turn signal/hazard relay must be faulty; replace it.

•

•
•
•
•
•
•
•
•

•
•
•

•
•
•
•
•
•

•
•

•
•
•
•

6

Under all
conditions

Check for voltage to ground:
There should be battery voltage.

Blown No. 16 (15 A) fuse in the under-hood
fuse/relay box
Faulty under-dash fuse/relay box
An open in the wire

1

Under all
conditions

Check for continuity to ground:
There should be continuity.

Poor ground (G501)
Faulty under-dash fuse/relay box
An open in the wire

2

Connect the
No. 6 terminal to
the No. 2
terminal with a
jumper wire.

Check the turn signal lights
operation:
The left turn signal lights and
indicator should come on.

Blown bulb
Poor ground (G601, G301)
An open in the wire

3

Connect the
No. 6 terminal to
the No. 3
terminal with a
jumper wire.

Check the turn signal lights
operation:
The right turn signal lights and
indicator should come on.

Blown bulb
Poor ground (G201, G602)
An open in the wire

4

Ignition switch
ON (II) and turn
signal switch in
Left position.

Check for voltage to ground:
There should be about 10 V.

Poor ground (G501)
Faulty turn signal switch
Faulty under-dash fuse/relay box
An open in the wire
Faulty combination switch control unit
Faulty MICU

5

Ignition switch
ON (II) and turn
signal switch in
Right position.

Check for voltage to ground:
There should be about 10 V.

4

Hazard warning
switch ON

Check for voltage to ground:
There should be about 10 V.

Poor ground (G501)
Blown No. 16 (15 A) fuse in the under-hood
fuse/relay box
Faulty under-dash fuse/relay box
Faulty hazard warning switch
An open in the wire
Faulty MICU

5

: Go to B-CAN System Diagnosis Test Mode A (see page 22-99).

０１

０２

＊０１

ＳＪＣ８Ａ００Ｊ３２１７３６３１００１ＦＨＡＴ００

’06 model

’07-08 models

22-190

Turn Signal/Hazard Warning Lights

Hazard Warning Switch Test/Replacement

A

B

A

B

Terminal

Position

OFF

ON

1

2

3

4

’06 model

Terminal

Position

OFF

ON

3

4

6

’07-08 models

5

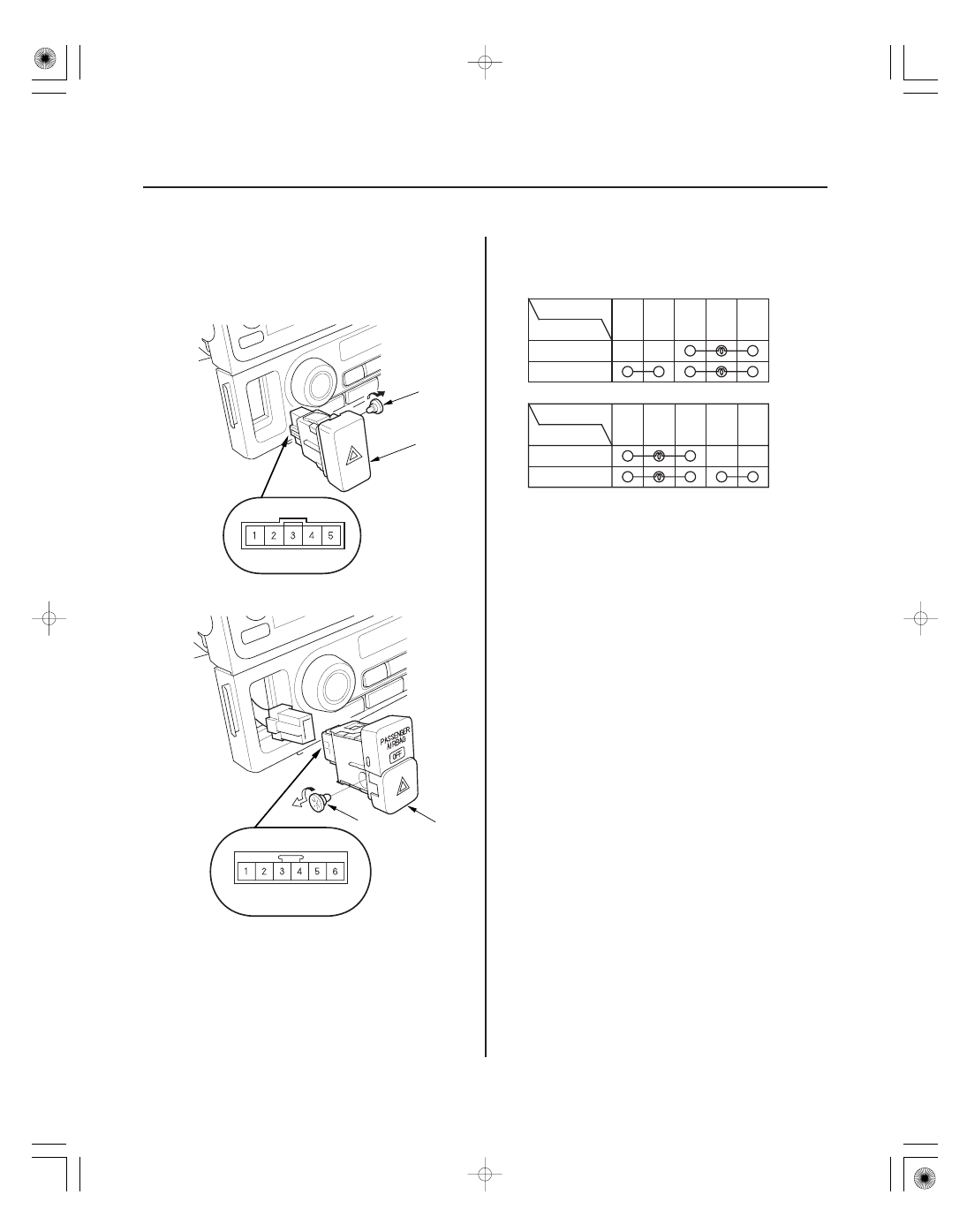

1. Remove the audio unit (see page 23-57).

2. Remove the switch (A) from the center pocket.

3. Check for continuity between the terminals in each

switch position according to the table.

4. If the continuity is not as specified, replace the bulb

(B) or the switch.

＊０１

ＳＪＣ８Ａ００Ｊ３２３００００００００ＤＡＡＴ００

22-191

Interior Lights

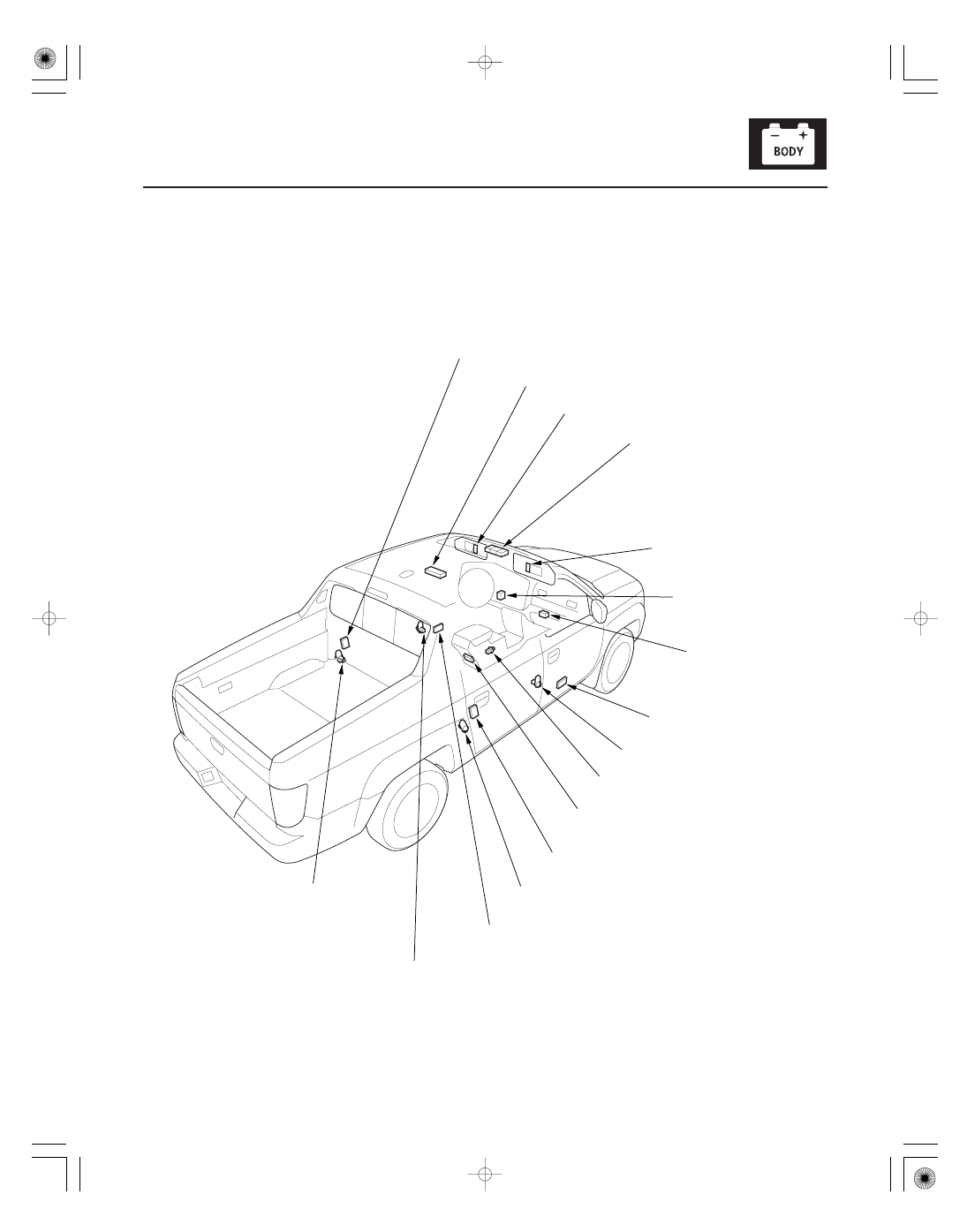

Component Location Index

GLOVE BOX LIGHT

INTERIOR LIGHT SWITCH

PASSENGER’S
VANITY MIRROR LIGHT

FRONT INDIVIDUAL MAP LIGHTS
(With HomeLink Remote Control)

AMBIENT LIGHT

DRIVER’S VANITY MIRROR LIGHT (’07-08 models)

CEILING LIGHT

FRONT PASSENGER’S DOOR
COURTESY LIGHT

RIGHT REAR DOOR COURTESY LIGHT

LEFT REAR DOOR COURTESY LIGHT

CONSOLE BOX LIGHT 1

CONSOLE BOX LIGHT 2

FRONT PASSENGER’S DOOR SWITCH

RIGHT REAR DOOR SWITCH

FRONT INDIVIDUAL MAP LIGHTS
(Without HomeLink Remote Control)

LEFT REAR DOOR SWITCH

DRIVER’S DOOR COURTESY LIGHT

DRIVER’S DOOR SWITCH

Test/Replacement,

page 22-198

Test/Replacement,

page 22-198

Replacement, page 22-197

Replacement, page 22-194

Replacement, page 22-195

Replacement, page 22-197

Replacement, page 22-195

Replacement, page 22-197

Replacement, page 22-197

Replacement, page 22-197

Replacement, page 22-196

Replacement, page 22-196

Replacement, page 22-194

Replacement, page 22-197
