Honda Ridgeline. Manual - part 464

０３

Without HDS

22-152

Keyless/Power Door Locks/Security System

Transmitter Test (cont’d)

7. Use a different known-good keyless transmitter

and repeat steps 3 and 4.

NOTE: The keyless transmitter does not need to be
programmed to the vehicle for this test.

• If (DIFFERENT) KEYLESS ENTRY TRANSMITTER

CODE IS RECEIVED is indicated, replace the
keyless transmitter and do the immobilizer
system registration (see page 22-324).

• If KEYLESS ENTRY TRANSMITTER CODE IS NOT

RECEIVED is indicated, the immobilizer-keyless
control unit is faulty, replace it and do the
immobilizer system registration (see page
22-324).

1. Start the engine.

• If the engine does not start, go to the immobilizer

system troubleshooting (see page 22-320).

• If the engine starts, go to step 2.

2. Press the lock or unlock button five or six times to

reset the transmitter.

• If the locks work, the transmitter is OK.
• If the locks don’t work, go to step 3.

3. Open the transmitter and check for water damage.

• If you find any water damage, replace the

transmitter.

• If there is no water damage, go to step 4.

０４

ＳＪＣ８Ａ００Ｊ４６６４３４３６１０１ＬＢＡＴ００

Adding a remote transmitter

Adding multiple remote transmitters

Deleting remotes

22-153

22-153

A

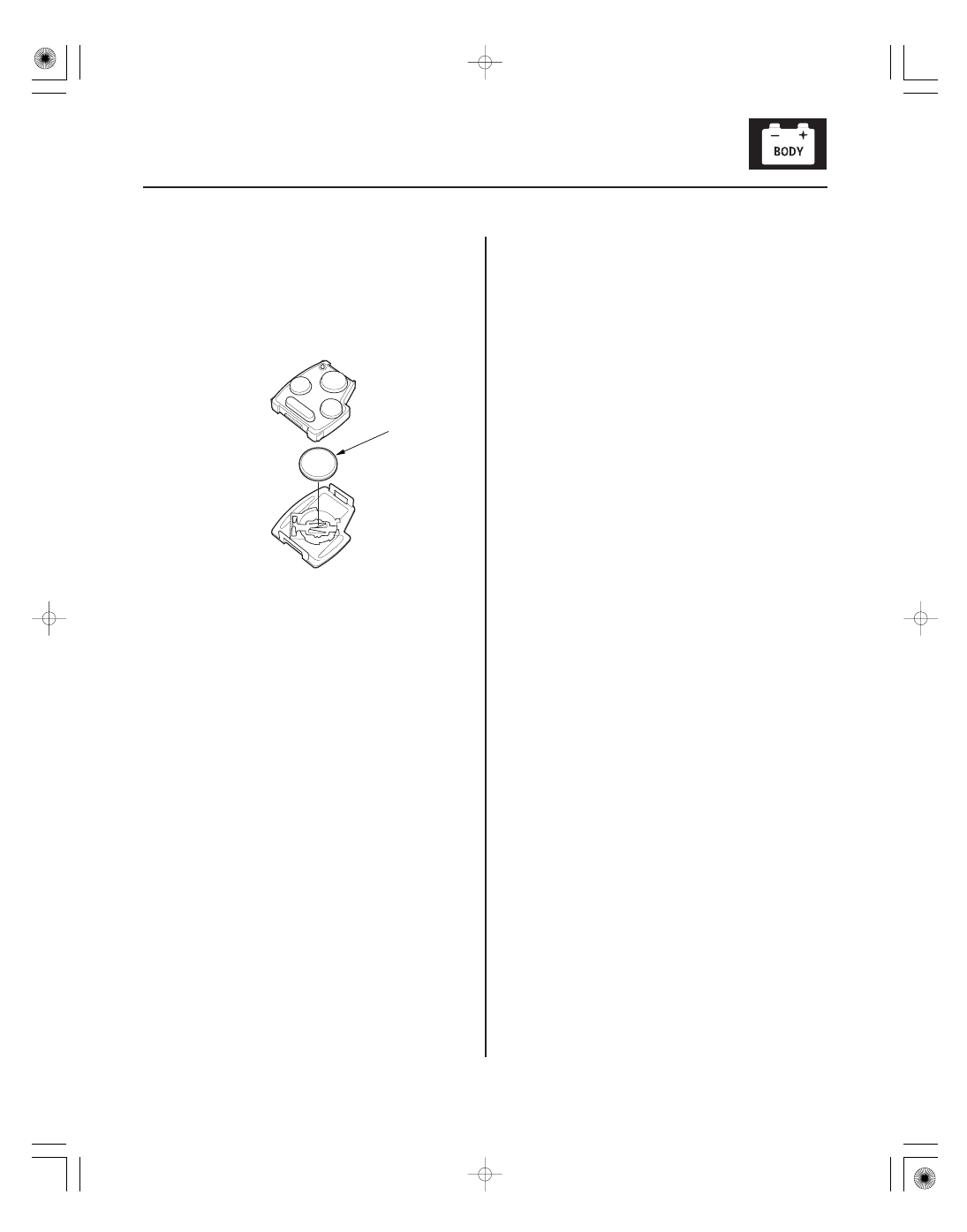

4. Replace the transmitter battery (A) with a new one,

and try to lock and unlock the doors with the
transmitter by pressing the lock or unlock button
five or six times.

• If the doors lock and unlock, the transmitter is OK.
• If the doors don’t lock and unlock, go to step 5.

5. Reprogram and register the transmitter (see page

22-324), then try to lock and unlock the doors.

• If the doors lock and unlock, the transmitter is OK.
• If the doors don’t lock and unlock, substitute a

known-good transmitter and recheck (see page
22-324). If still not operating, replace the
immobilizer-keyless control unit.

NOTE: The keyless transmitter attaches to the ignition
key and is separate from the immobilizer transponder.
It is not necessary to use the HDS when replacing or
deleting an existing transmitter.

• Adding a key (transponder) can only be done with the

HDS. If the key being added has a new remote
transmitter, it can be programmed with the HDS at
the end of the ‘‘ADD A KEY’’ function (see page
22-324).

• If one or all keys (transponder) are lost, the remote

transmitters must be deleted manually. This will
assure that all of the old keyless transmitters have
been cleared from the immobilizer/keyless control
unit memory.

• When replacing the immobilizer/keyless control unit,

you must have all of the remote transmitters that
need to be programmed to the car.

• The immobilizer/keyless control unit can only store 5

keyless transmitters.

• During programming, pushing the same remote

button 5 times will delete all other remotes.

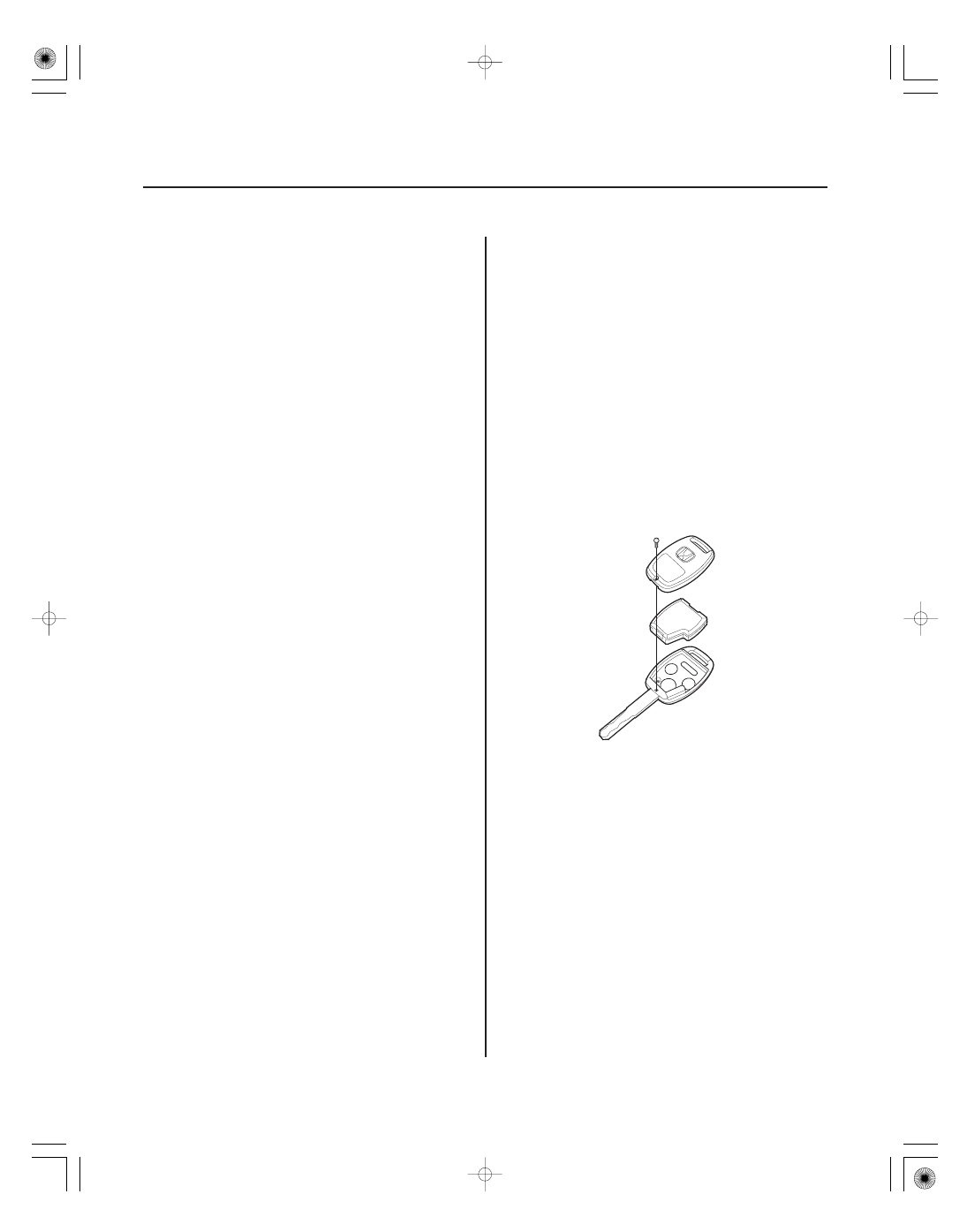

Turn the ignition switch ON (II), push the transmitter’s
lock or unlock button within 4 seconds and turn the
ignition switch OFF (0), turn it back ON (II) within 4
seconds and back OFF (0). Repeat this 2 more times and
the locks should cycle when the transmitter button is
pushed. Turn the ignition switch OFF (0) and remove
the key. Wait 10 seconds and verify that all remotes
function properly.

Turn the ignition switch ON (II), push the transmitter’s
lock or unlock button within 4 seconds and turn the
ignition switch OFF (0), turn it back ON (II) within 4
seconds and back OFF (0). Repeat this 2 more times and
the locks should cycle when the transmitter button is
pushed. Push the lock or unlock button on each remote
to be programmed within 4 seconds of each other. Turn
the ignition switch OFF (0) and remove the key. Wait 10
seconds and verify that all remotes being programmed
are functioning properly.

Turn the ignition switch ON (II), push the transmitter’s
lock or unlock button within 4 seconds and turn the
ignition switch OFF (0), turn it back ON (II) within 4
seconds and back OFF (0). Repeat this 2 more times and
the locks should cycle when the transmitter button is
pushed. Push the same button 5 more times. This will
leave only the current remote programmed in the
immobilizer/keyless control unit.

Keyless Transmitter Programming/

Deleting - Manual Method

＊０１

ＳＪＣ８Ａ００Ｊ２４２００００００００ＤＡＡＴ００

22-154

Horns

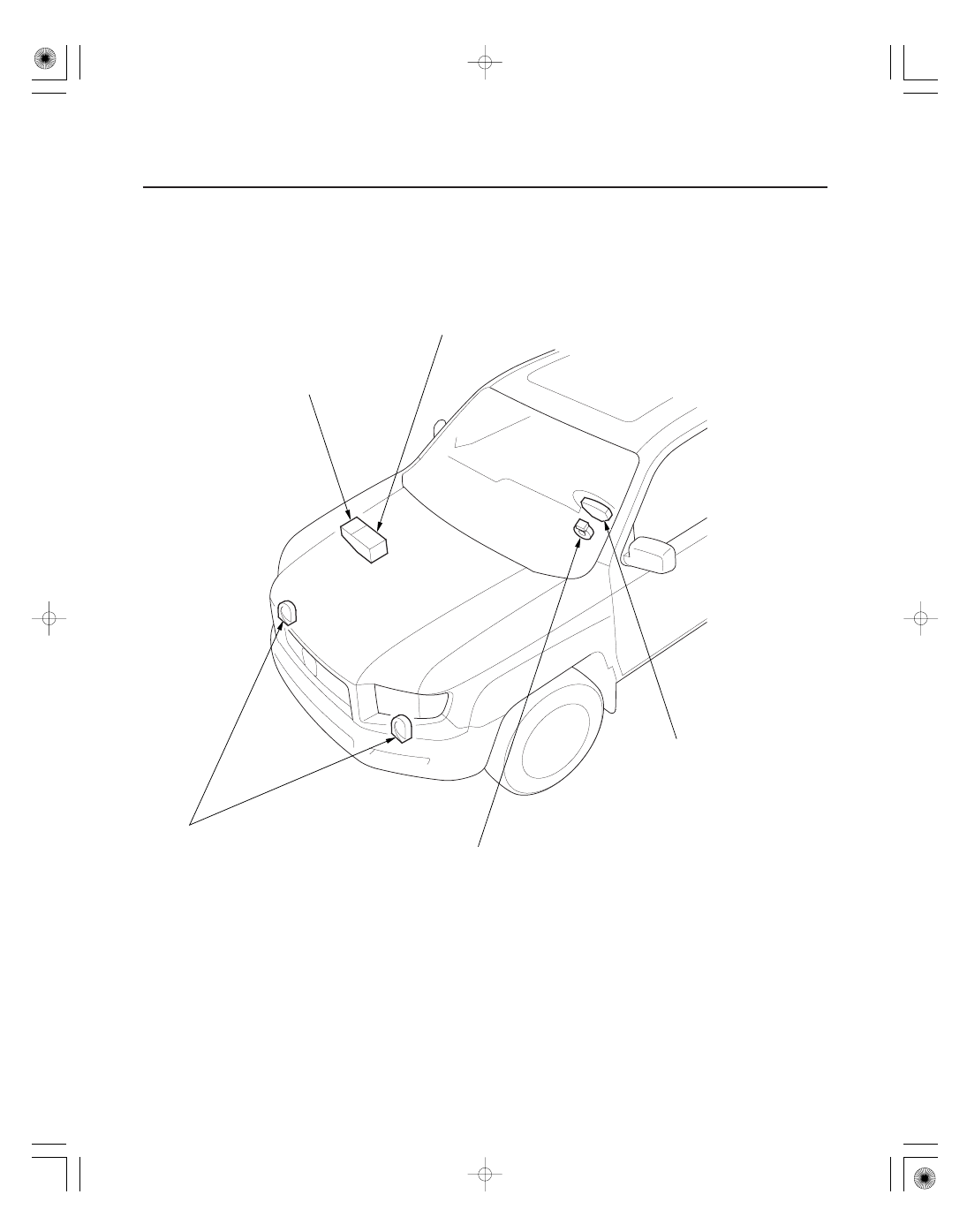

Component Location Index

RELAY CONTROL MODULE
(Built into the under-hood fuse/relay box)

UNDER-HOOD FUSE/RELAY BOX

HORN SWITCH

CABLE REEL

HORNS

Test, page 22-156

Replacement, page 24-185

Test/Replacement, page 22-155

０１

ＳＪＣ８Ａ００Ｊ２４２００００００００ＥＡＡＴ００

０１

＊０１

ＳＪＣ８Ａ００Ｊ２４２０００３２４３１ＦＨＡＴ１０

−

22-155

22-155

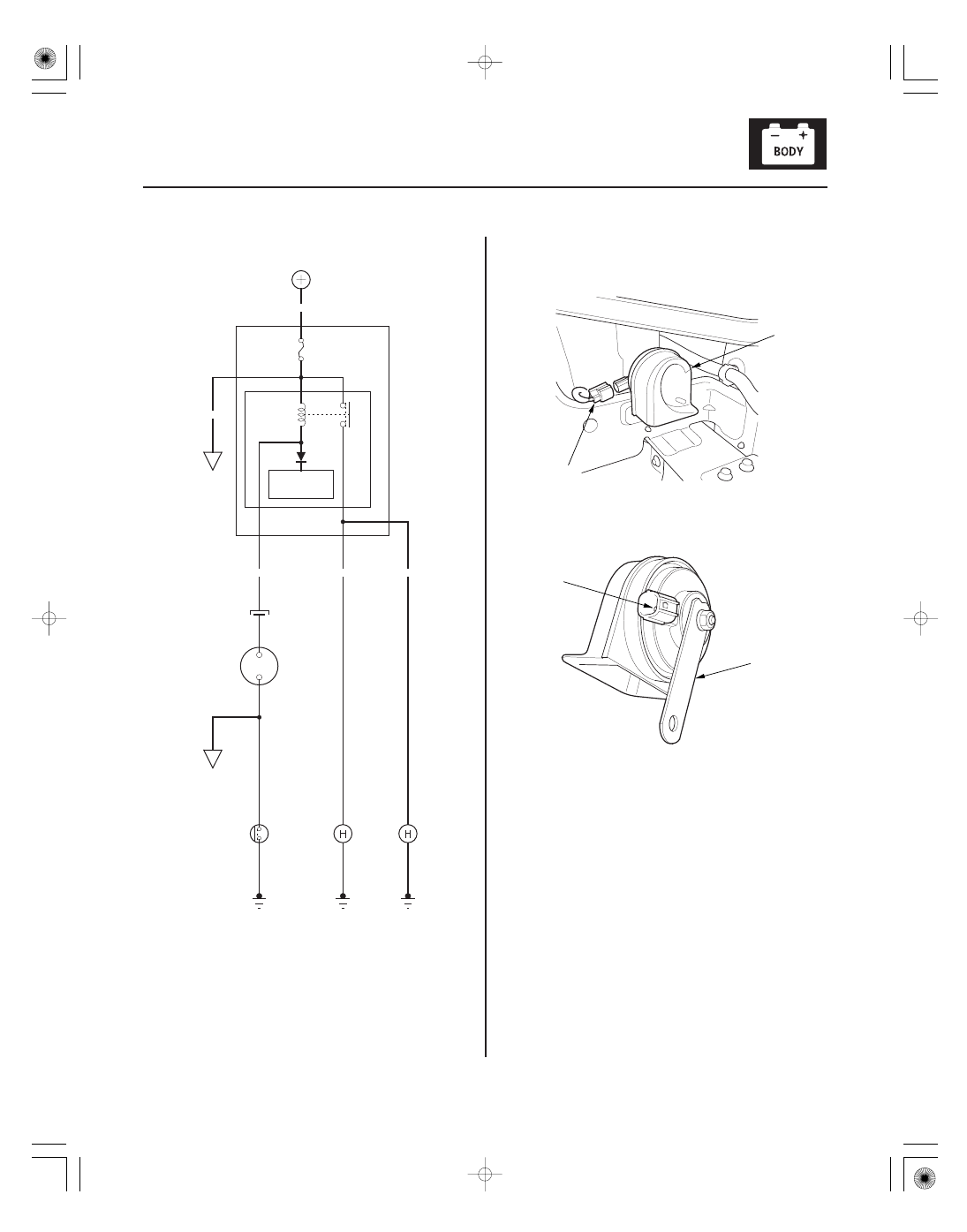

Circuit Diagram

Horn Test/Replacement

1

1

1

1

D9

H1

H9

J4

RED

BLU/RED

BLU/RED

BLK/YEL

CONTROL BLOCK

No.13
(20 A)

BATTERY

GRN/YEL

UNDER HOOD
FUSE/RELAY BOX

BRAKE
LIGHTS

RELAY
CONTROL
MODULE

CRUISE CONTROL
SET/RESUME/
CANCEL SWITCH

HORN
SWITCH

HORN
(High)

HORN
(Low)

CABLE
REEL

A

B

A

B

1. Remove the front bulkhead cover (see page 20-171).

2. Disconnect the 1P connector (A) from each horn (B).

3. Test the horn by connecting battery power to the

terminal (A) and grounding the bracket (B). The
horn should sound.

4. If it fails to sound, replace it.
