Roof Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-40

Connectors and Harnesses

Connector to Harness Index (cont’d)

Ambient light

4

10

Roof

1

Automatic inside dimming mirror

5

4

Roof

Optional

Driver’s vanity mirror light

15

2

Roof

3

Electrical compass unit

2

7

Roof

4

Front individual map light

3

3

Roof

Front passenger’s vanity mirror light

1

2

Roof

High mount brake light

9

2

Roof

Left side curtain airbag inflator

10

2

Roof

Moonroof open relay

13

5

Roof

2

Moonroof close relay

14

5

Roof

2

Moonroof limit switch

7

4

Roof

2

Moonroof motor

6

2

Roof

2

Rear ceiling light

12

3

Roof

Right side curtain airbag inflator

8

2

Roof

Under-dash fuse/relay box connector W
(see page 22-61)

17

5

Left kick panel

C401

18

23

Left kick panel

Dashboard wire harness
(see page 22-28)

C501

16

4

Left kick panel

Floor wire harness (see page
22-36)

G551

11

Roof

Body ground, via roof wire
harness

1: With HomeLink Remote Control System
2: With moonroof
3: ’07-08 models
4: RTS, RTL, and EXL

０１

22-41

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

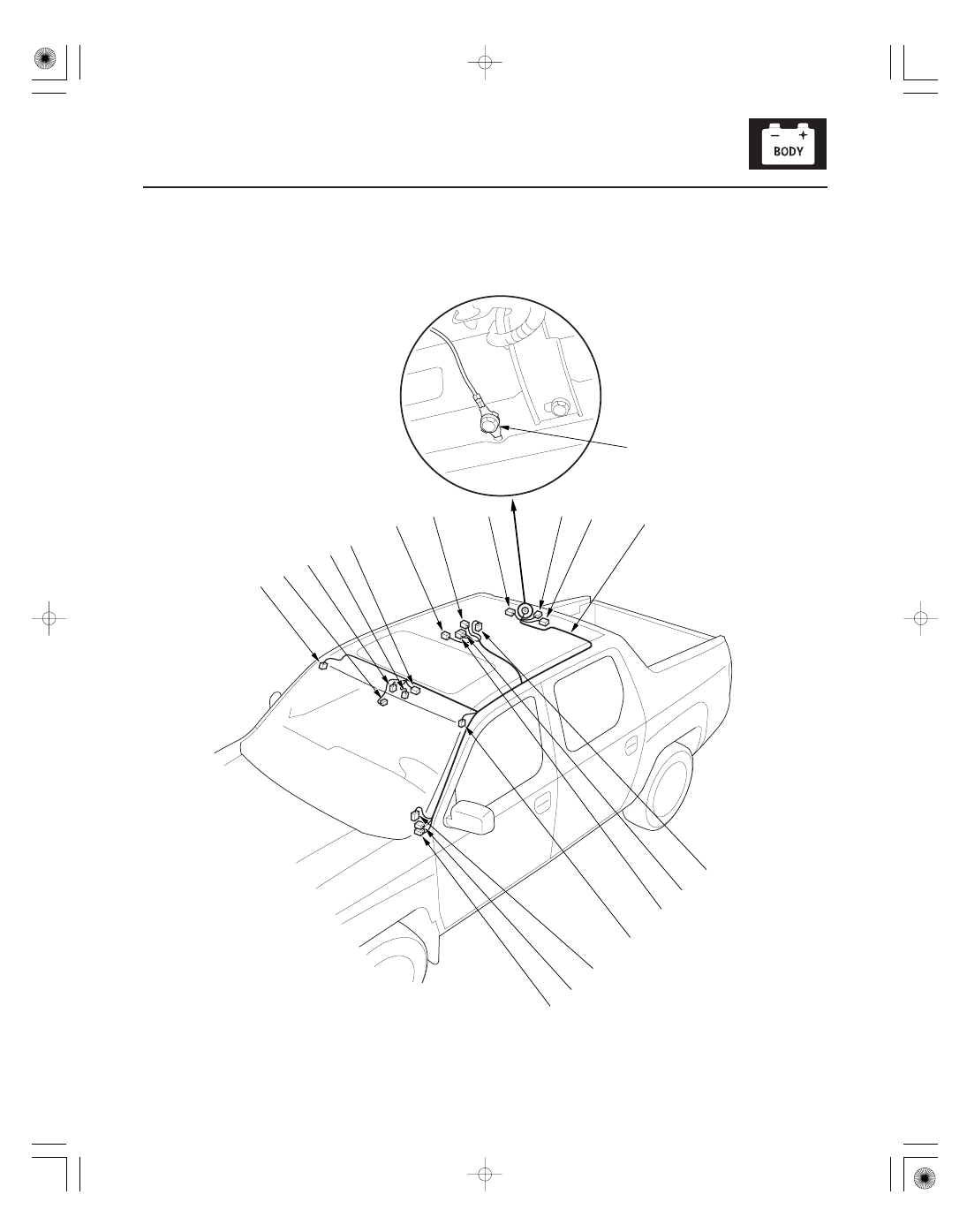

ROOF
WIRE HARNESS

ＳＪＣ８Ａ００Ｊ５４２８３２５０５０１ＤＢＡＴ００

Rear Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-42

Connectors and Harnesses

Connector to Harness Index (cont’d)

Back power window position switch

22

2

Under floor

Left back-up light/brake light/rear turn
signal light/taillight

13

8

Left side of cargo area

Left cargo area light 1

19

2

Left side of cargo area

Left cargo area light 2

16

2

Left side of cargo area

Left license plate light

10

2

Behind middle of rear bumper

Left rear initiator

18

3

Left side of cargo area

Left rear wheel sensor

12

2

Under floor

Right back-up light/brake light/rear
turn signal light/taillight

6

8

Right side of cargo area

Right cargo area light 1

1

2

Right side of cargo area

Right cargo area light 2

4

2

Right side of cargo area

Right license plate light

8

2

Behind middle of rear bumper

Right rear initiator

2

3

Right side of cargo area

Right rear wheel sensor

11

2

Under floor

Tailgate switch

7

2

Right side of cargo area

Trailer lighting connector

9

10

Under floor

1

Trailer lighting connector

9

10

Under floor

2

C509

21

23

Left C-pillar

Floor wire harness (see page
22-36)

C510

20

16

Left C-pillar

Floor wire harness (see page
22-36)

C601

3

8

Right side of cargo area

In-Bed trunk subharness
(see page 22-52)

C602

14

2

Under floor

Rear differential subharness A
(see page 22-59)

C603

15

2

Under floor

Rear differential subharness B
(see page 22-59)

G601

17

Left side of cargo area

Body ground, via rear wire
harness

G602

5

Right side of cargo area

Body ground, via rear wire
harness

1:RTX model
2:Optional, Except RTX models

０１

22-43

2

3

4

5

1

16

17

19

18

20

11

12

14

13

15

21

22

10

6

7

8

9

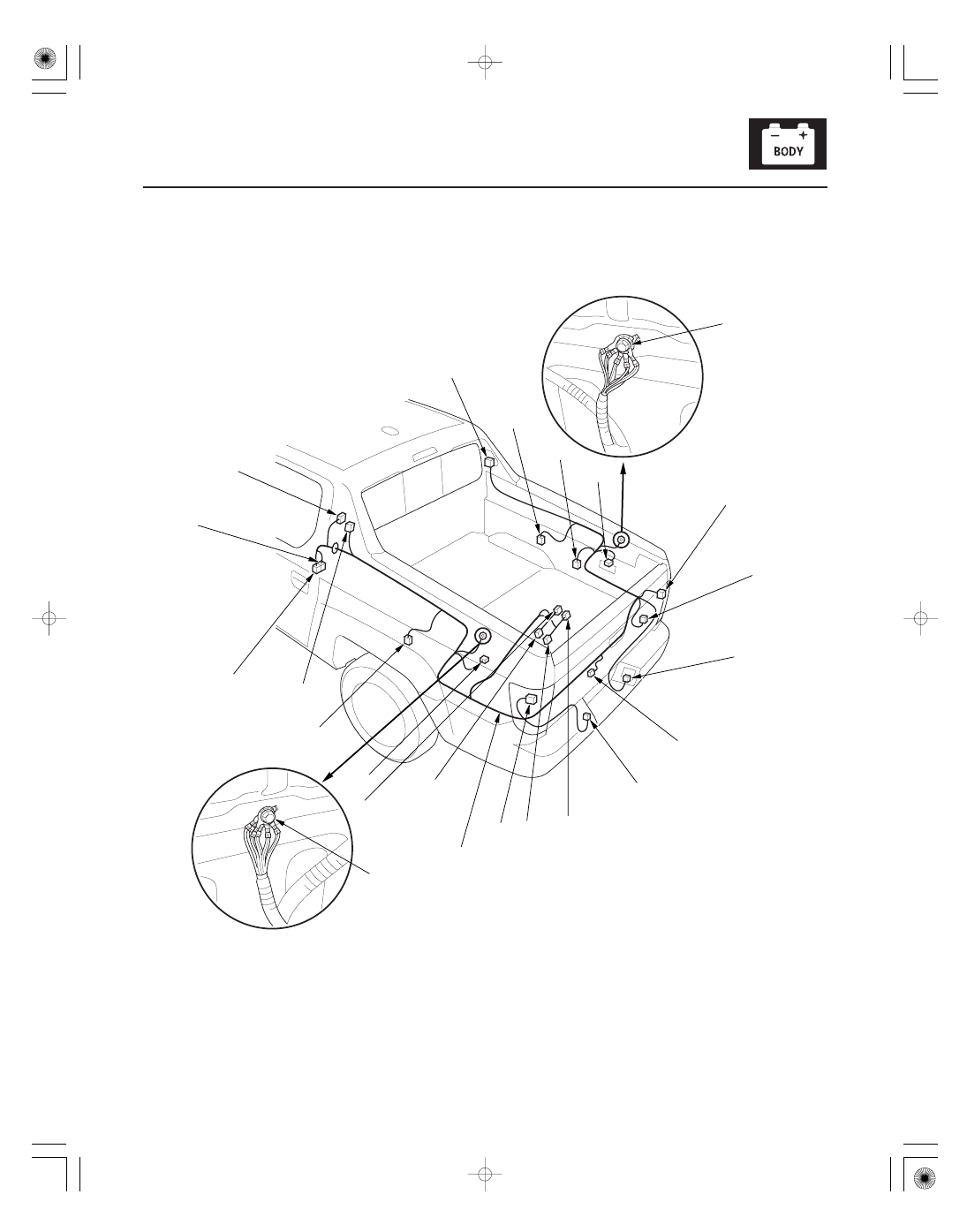

REAR WIRE HARNESS
