Driver’s manual height adjustable seat

Driver’s 10-way power seat

20-102

Seats

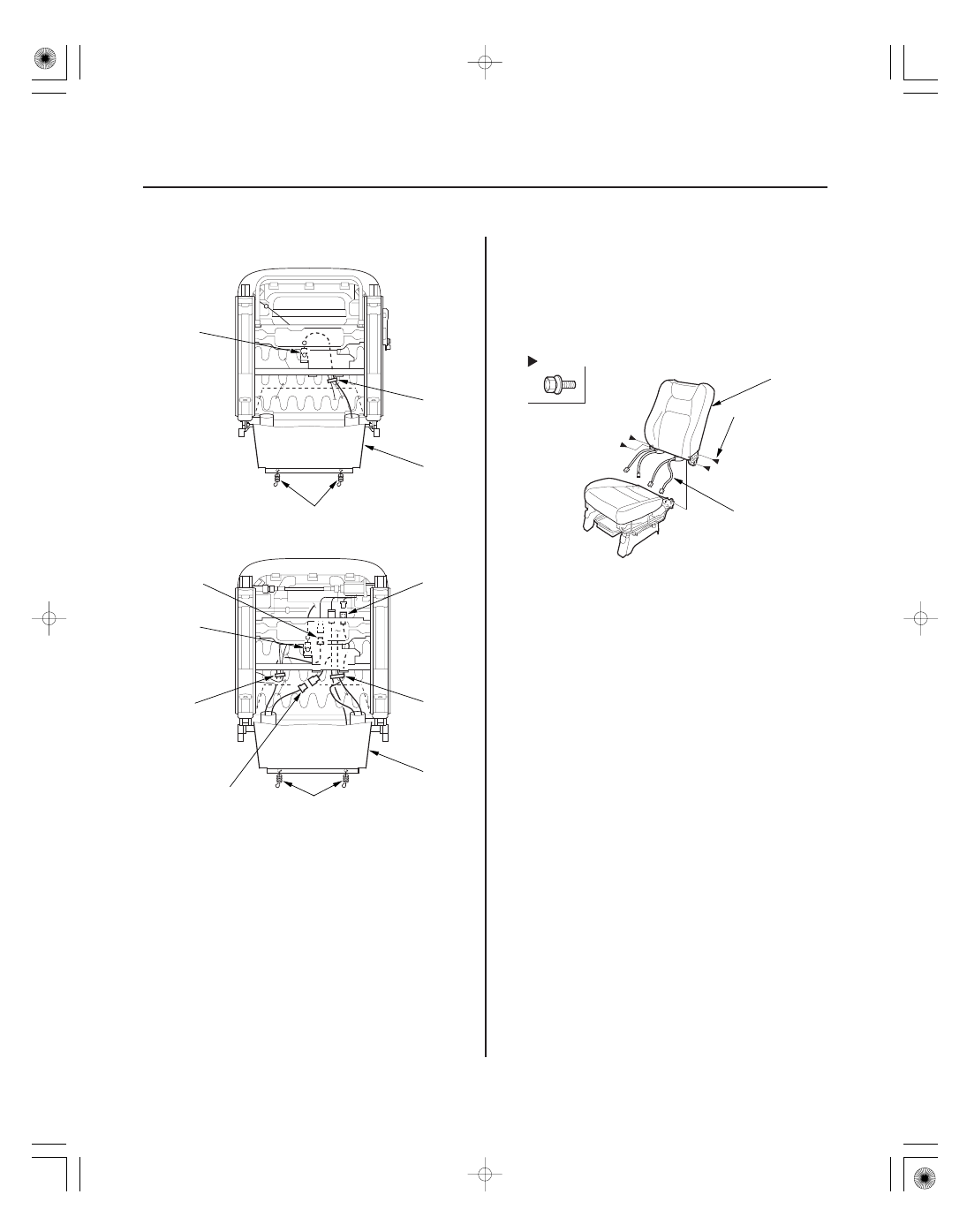

Front Seat Disassembly/Reassembly (cont’d)

D

G

H

I

D

G

H

C

A

B

I

I

Fastener Locations

: Bolt, 4

10 x 1.25 mm
47 N·m
(4.8 kgf·m,
35 lbf·ft)

B

A

9. Remove the seat-back (A).

–1 Remove the bolts.
–2 Lift the seat-back, then pull the harnesses (B),

out through the hole in the seat cushion trim
cover.

10. Assemble the seat-back and seat cushion in the

reverse order of disassembly, and note these
items:

• Check if the clips are damaged or stress-

whitened, and if necessary, replace them with
new ones.

• Push the clips into place securely.
• Apply multipurpose grease to the moving parts

of the seat track.

• To prevent wrinkles in the seat cushion cover,

stretch the material evenly over the pad.

１１

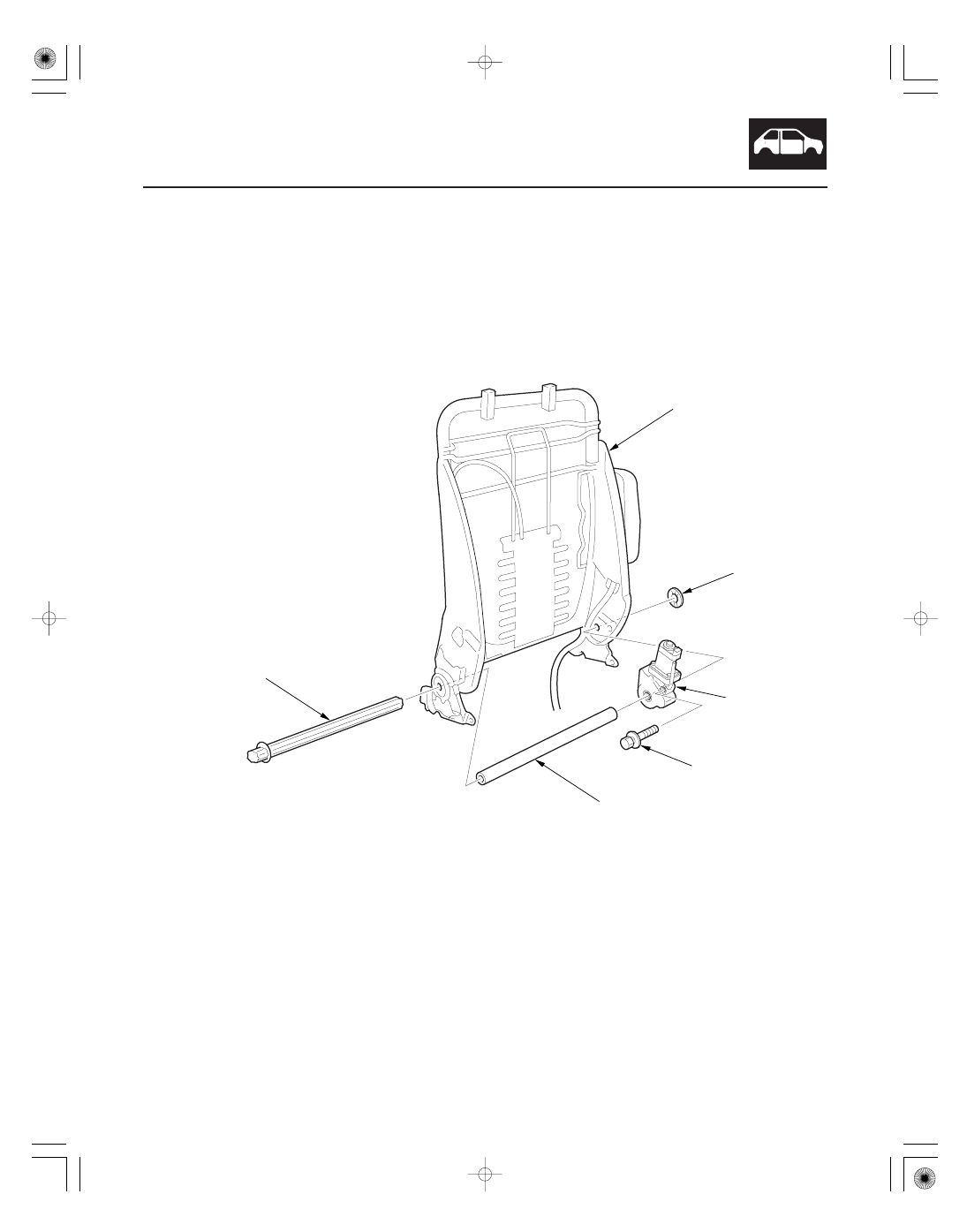

Seat-back

20-103

SEAT-BACK FRAME

PUSH NUT

RECLINE MOTOR

6 x 1.0 mm
6 N·m
(0.6 kgf·m, 4 lbf·ft)

ROD COVER

CONNECTING ROD

SRS components are located in this area. Review the SRS component locations (see page 24-14) and the precautions
and procedures (see page 24-16) before doing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Replace the push nuts with new ones. Make sure the push nuts are installed correctly.
• Apply low strength type liquid thread lock to the motor mounting bolt before reinstallation.

＊０１

ＳＪＣ８Ａ０ＡＪ４６１２７０３９８４０ＭＦＡＴ１０

’06 model

20-104

Seats

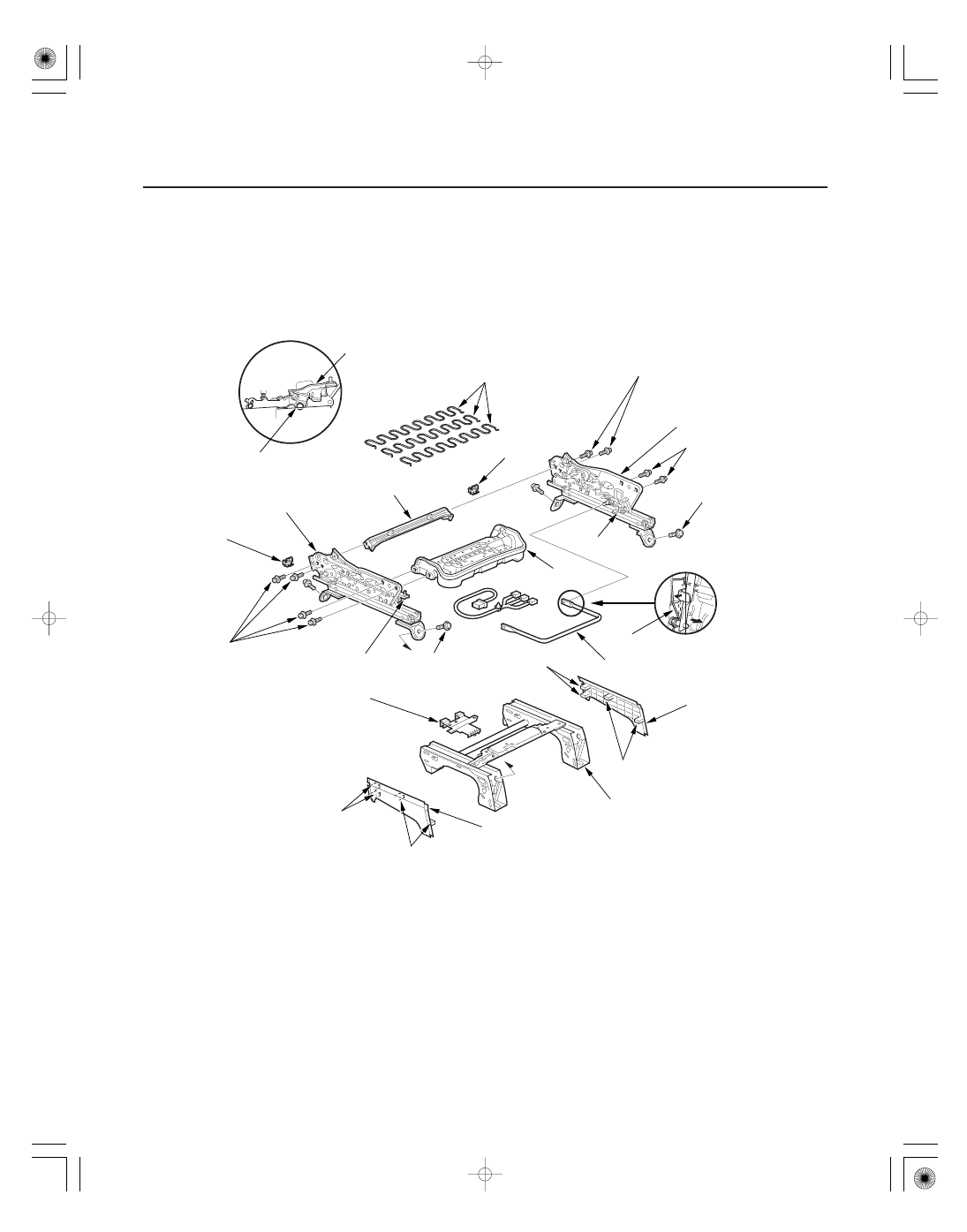

Front Seat Linkage Disassembly/Reassembly - Passenger’s Manual

CLIPS

CLIPS

OUTER RISER COVER

CLIPS

CLIPS

SEAT RISER

INNER RISER COVER

SLIDE LEVER

SPRING

INNER SEAT TRACK

SEAT CUSHION SPRINGS

END CAP

REAR MEMBER

OUTER SEAT TRACK

END CAP

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

10 x 1.25 mm
59 N·m
(6.0 kgf·m, 44 lbf·ft)

10 x 1.25 mm
59 N·m
(6.0 kgf·m,
44 lbf·ft)

SEAT CUSHION
FRAME

PIVOT PORTION

SLIDE LOCK

SLIDE LOCK

SLIDE LOCK

HARNESS
BRACKET

NOTE:

• Put on gloves to protect your hands.
• Apply oil to the pivot portions of the slide lock.
• Apply multipurpose grease to the sliding parts and pivot portions of the seat tracks.

Use a TORX T45 bit.

Use a TORX T45 bit.

Apply oil.

＊０１

ＳＪＣ８Ａ０ＢＪ４６１２７０３９８４０ＭＦＡＴ１０

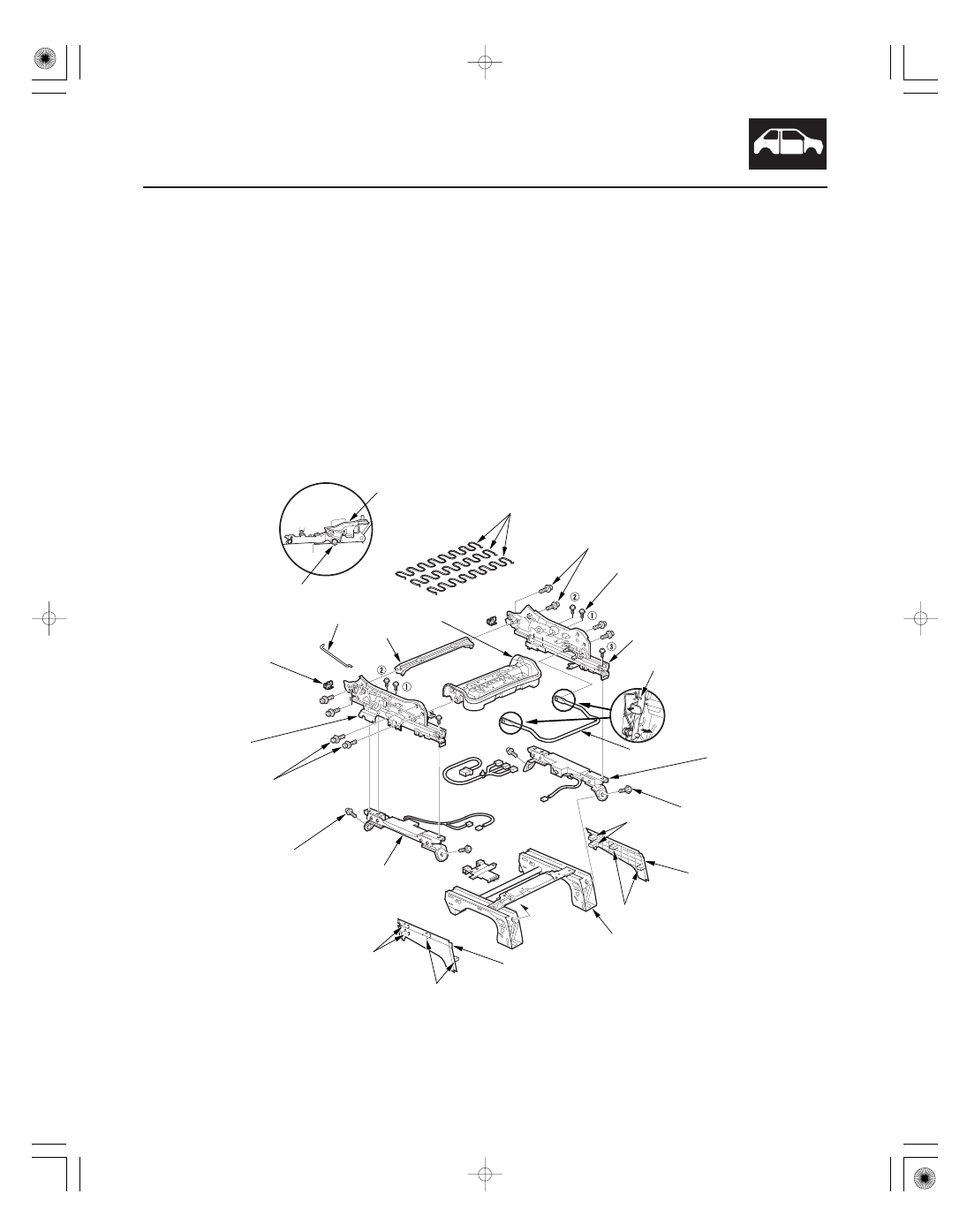

’07-08 models

Seat tracks/Seat weight sensor/Seat cushion frame

20-105

CLIPS

CLIPS

OUTER RISER COVER

CLIPS

CLIPS

SEAT RISER

INNER RISER COVER

SPRING

INNER SEAT TRACK

SEAT CUSHION SPRINGS

REAR MEMBER

OUTER SEAT
TRACK

END CAP

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

10 x 1.25 mm
59 N·m
(6.0 kgf·m,
44 lbf·ft)

PIVOT PORTION

SLIDE LOCK

RECLINE ROD

6 x 1.0 mm
14 N·m
(1.4 kgf·m, 1.0 lbf·ft)

10 x 1.25 mm
59 N·m
(6.0 kgf·m,
44 lbf·ft)

OUTER SEAT
WEIGHT SENSOR

SLIDE LEVER

SEAT CUSHION
FRAME

INNER SEAT
WEIGHT SENSOR

• The front ODS unit must be calibrated after any of these actions (see page 24-31):

– Front passenger’s seat replacement (including any seat components)
– Replacement of the seat weight sensors
– Replacement of the ODS unit

NOTE:

• Put on gloves to protect your hands.
• Apply oil to the pivot portions of the slide locks.
• Apply multipurpose grease to the sliding portions of the seat tracks.
• When tightening the weight sensor mounting bolts, tighten the bolts in the sequence shown. Improper tightening

could cause the front passenger’s airbag system to malfunction.

• Make sure the weight sensor wires are routed properly so they are not pinched and do not interfere with other parts.

Use a TORX T45 bit.

Apply oil.

Use a TORX T27 bit.

Use a TORX T45 bit.
