Honda Ridgeline. Manual - part 273

０５

０６

16-18

Driveline/Axle

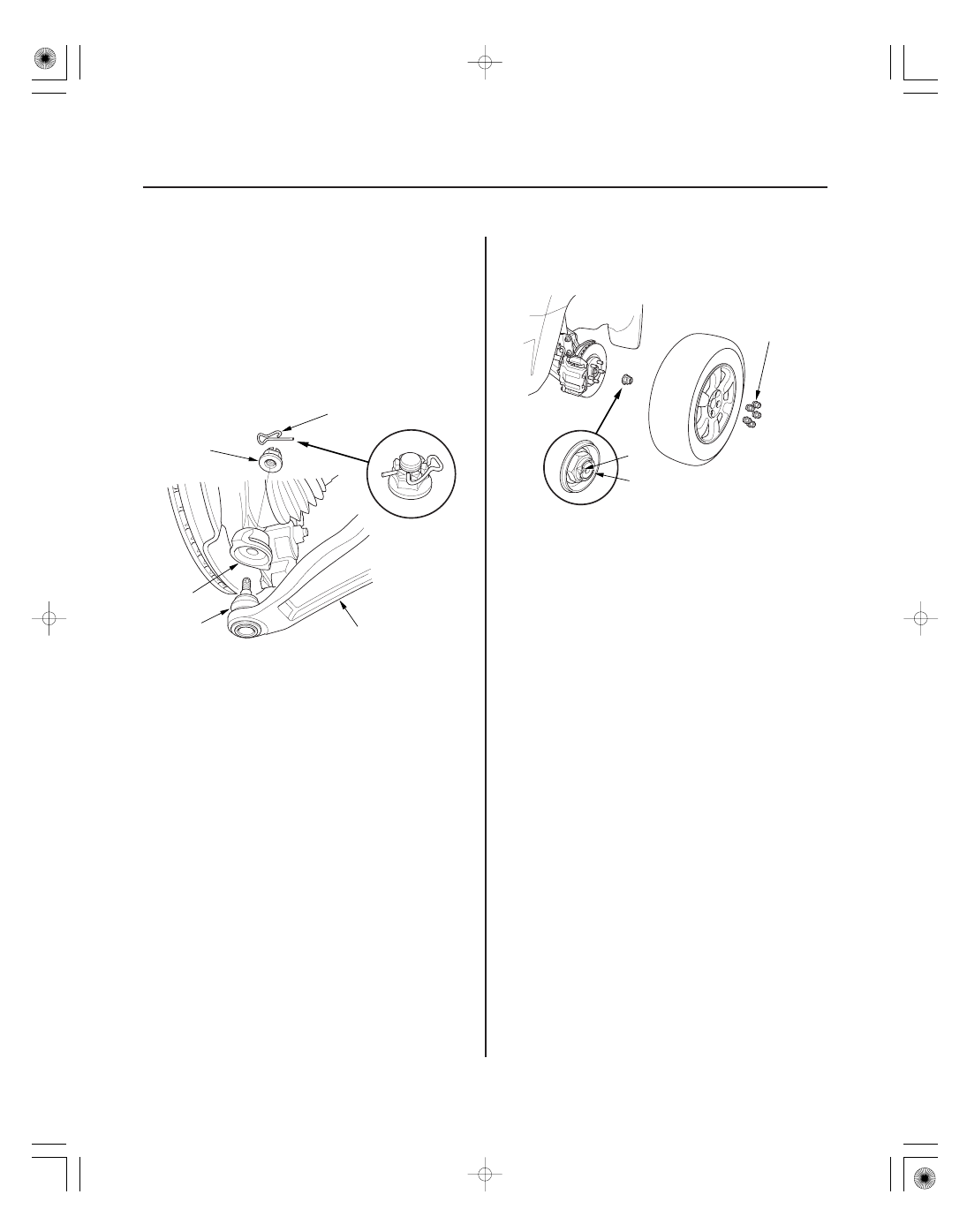

Front Driveshaft Installation (cont’d)

D
14 x 2.0 mm
93 N·m
(9.5 kgf·m,
69 lbf·ft)

A

B

C

E

B

A
26 x 1.5 mm
328 N·m
(33.5 kgf·m, 242 lbf·ft)

14 x 1.5 mm
127 N·m
(13.0 kgf·m,
94 lbf·ft)

5. Install the knuckle (A) onto the lower arm (B). Be

careful not to damage the ball joint boot (C). Wipe
off the grease before tightening the nut at the ball
joint. Torque the new castle nut (D) to the lower
torque specification, then tighten it only far enough
to align the slot with the ball joint pin hole. Do not
align the nut by loosening it.

NOTE: Make sure the ball joint boot is not damaged
or cracked.

6. Install the new lock pin (E) into the pin hole as

shown.

7. Install a new spindle nut (A), then tighten the nut.

After tightening, use a drift to stake the spindle nut
shoulder (B) against the driveshaft.

8. Clean the mating surfaces of the brake disc and the

front wheel, then install the front wheel with the
wheel nuts.

9. Turn the front wheel by hand, and make sure there

is no interference between the driveshaft and
surrounding parts.

10. Tighten the flange bolts and the self-locking nut

with the vehicle’s weight on the damper.

11. Refill the transmission with recommended fluid

(see step 5 on page 14-210).

12. Check the front wheel alignment, and adjust it if

necessary (see page 18-5).

０１

０２

ＳＪＣ８Ａ００Ｅ１６２３６５０００００ＫＡＡＴ０１

０１

０２

ＳＪＣ８Ａ００Ｅ１６２３６５０００００ＬＣＡＴ０２

Special Tools Required

16-19

16-19

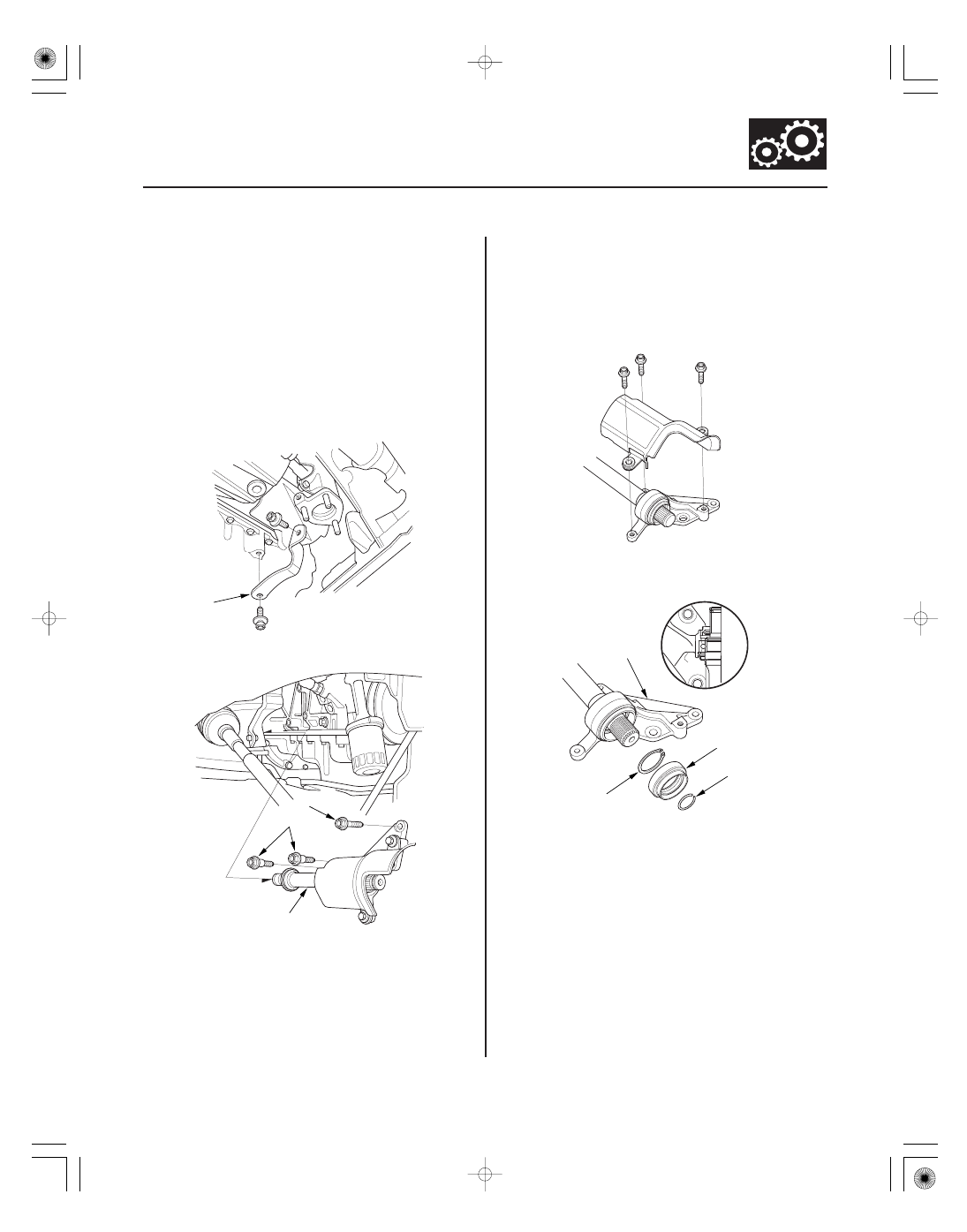

Intermediate Shaft Removal

Intermediate Shaft Disassembly

A

A

B

C

A

B

C

D

1. Drain the transmission fluid (see step 3 on page

14-210).

2. Remove the right driveshaft (see step 8 on page

16-5).

3. Remove the subframe stiffener (see step 38 on

page 14-222).

4. Remove the exhaust pipe A (see step 39 on page

14-223).

5. Remove the exhaust pipe bracket (A).

6. Remove the flange bolt (A), and two dowel bolts (B).

7. Remove the intermediate shaft (C) from the

differential. Hold the intermediate shaft horizontally
until it is clear of the differential to prevent damage
to the differential oil seal.

• Driver 07749-0010000
• Support base attachment 07LAF-SM40300
• Support base 07965-SD90100
• Attachment, 42 x 47 mm 07746-0010300

1. Remove the heat shield.

2. Remove the intermediate shaft outer seal (A) from

the bearing support (B).

3. Remove the set ring (C) and external snap ring (D).

(cont’d)

０３

０４

０５

16-20

Driveline/Axle

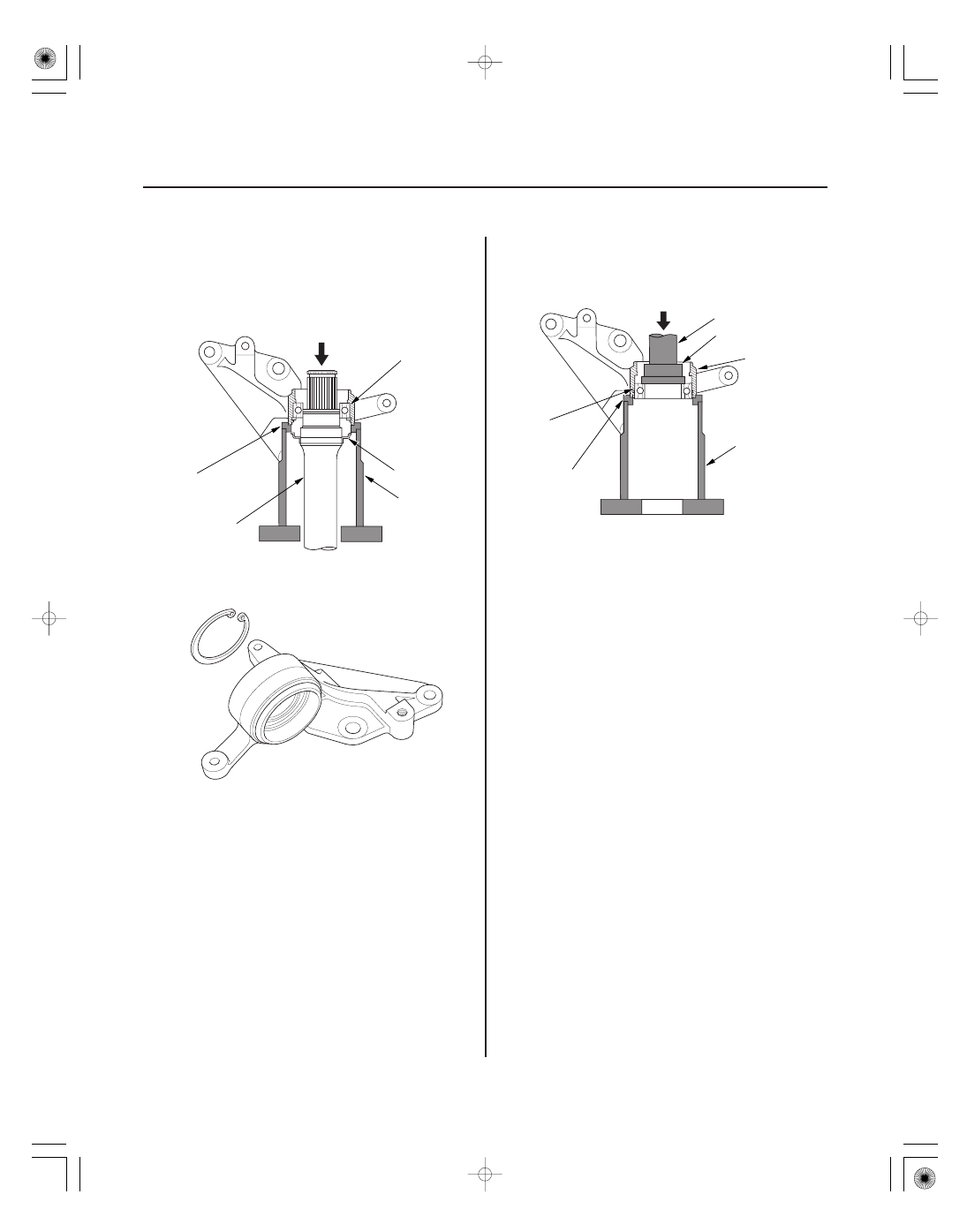

Intermediate Shaft Disassembly (cont’d)

A

07LAF-SM40300

C

07965-SD90100

B

PRESS

A

07LAF-SM40300

07965-SD90100

B

PRESS

07749-0010000

07746-0010300

4. Press the intermediate shaft (A) out of the

intermediate shaft bearing (B) using the special
tools and a press. Be careful not to damage the
metal rings (C) on the intermediate shaft during
disassembly.

5. Remove the internal snap ring.

6. Press the intermediate shaft bearing (A) out of the

bearing support (B) using the special tools and a
press.

０１

ＳＪＣ８Ａ００Ｅ１６２３６５０００００ＬＤＡＴ００

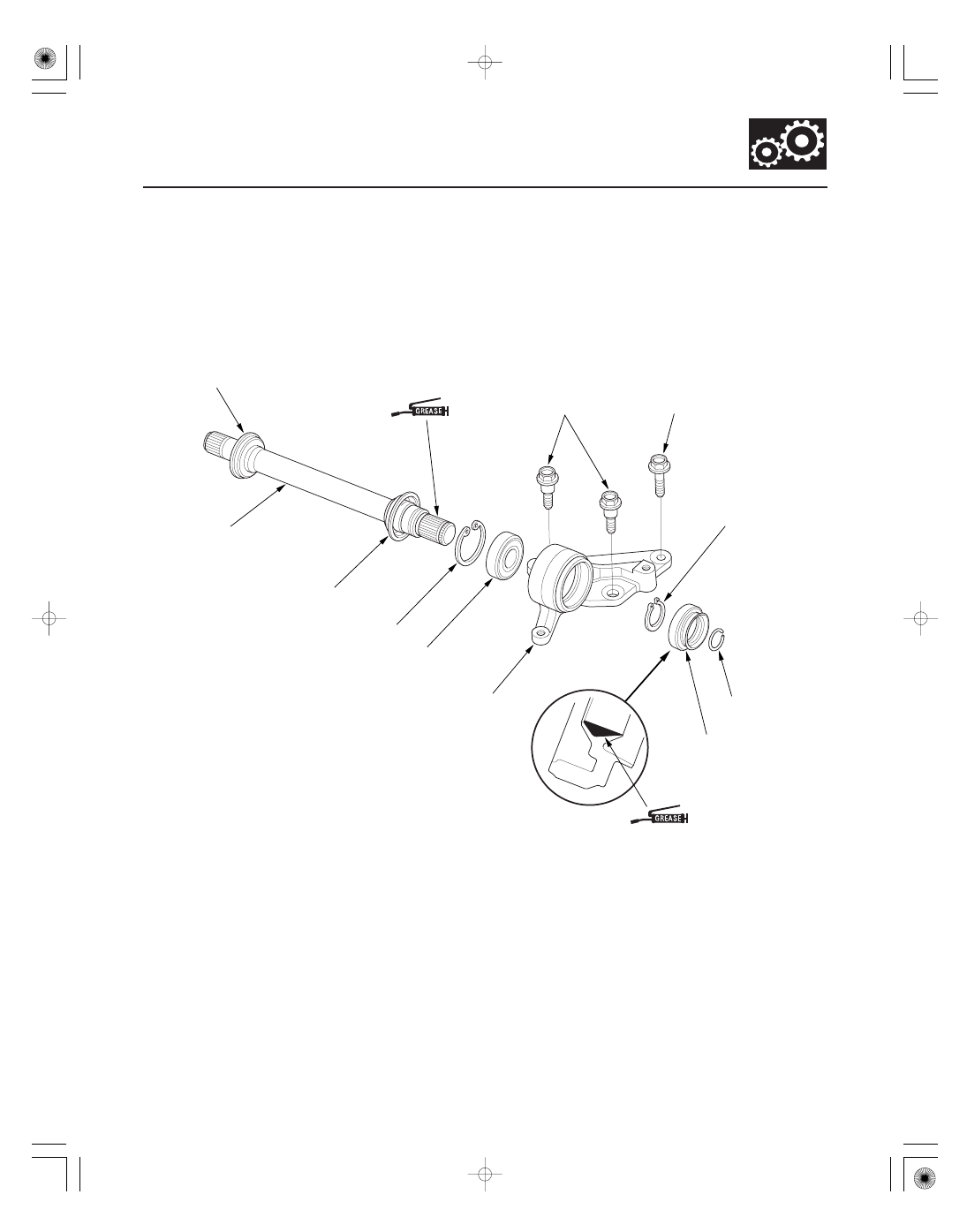

Exploded View

16-21

Intermediate Shaft Reassembly

INTERMEDIATE SHAFT RING

DOWEL BOLTS
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

EXTERNAL SNAP RING

OUTER SEAL

INTERMEDIATE SHAFT

BEARING SUPPORT RING

BEARING SUPPORT

SET RING

FLANGE BOLTS
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

INTERMEDIATE
SHAFT BEARING

INTERNAL SNAP RING

(cont’d)

Replace.

Pack the interior of the outer seal.

Replace.

Replace.
