16-2

Driveline/Axle

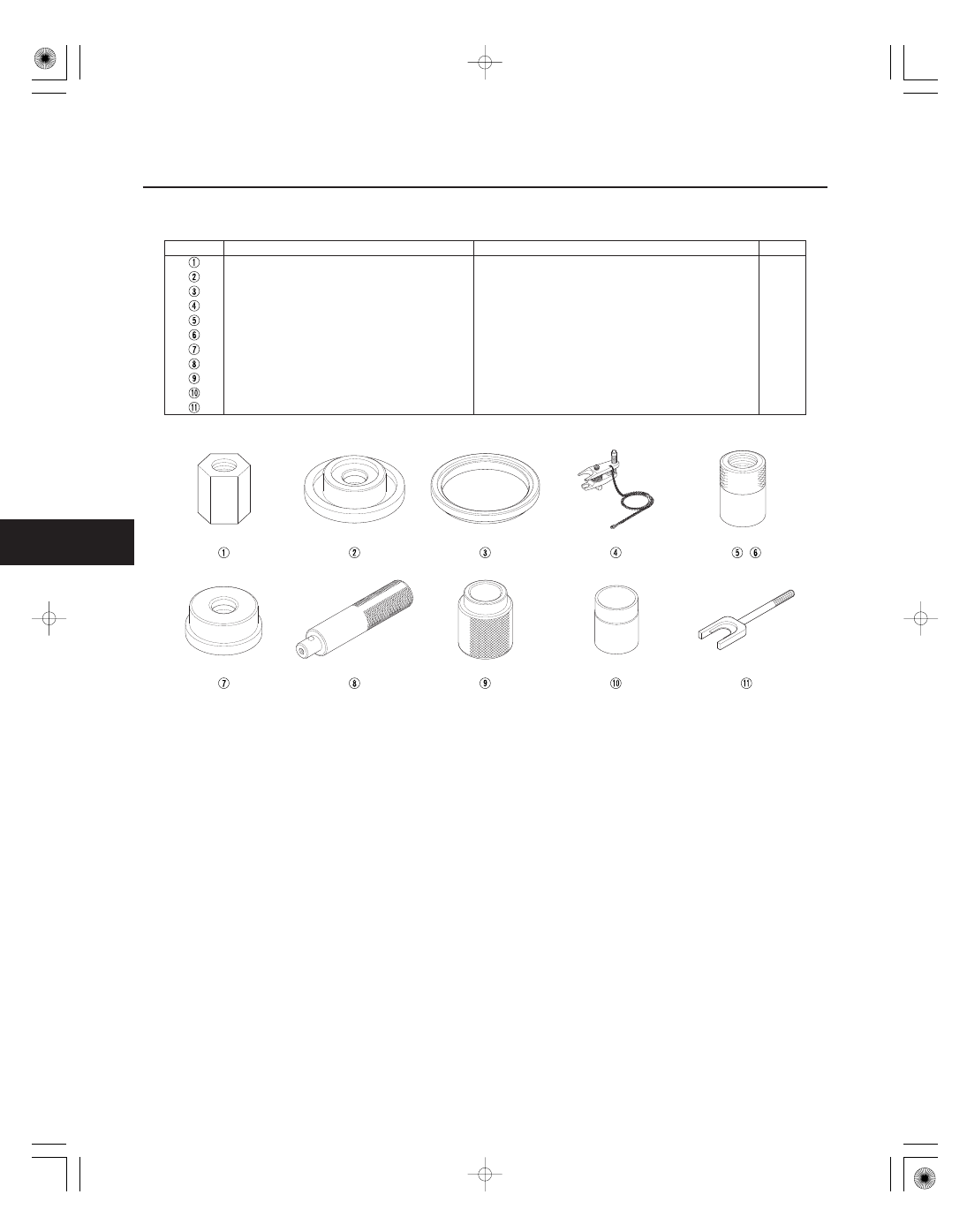

Special Tools

071AF-S3VA100

Ball Joint Thread Protector, 14 mm

1

07JAD-PH80101

Oil Seal Driver Attachment

1

07LAF-SM40300

Support Base Attachment

1

07MAC-SL0A202

Ball Joint Remover, 28 mm

1

07XAC-001020A

Threaded Adapter, 24 x 1.5 mm

1

07XAC-001030A

Threaded Adapter, 26 x 1.5 mm

1

07746-0010300

Attachment, 42 x 47 mm

1

07749-0010000

Driver

1

07947-4630100

Fork Seal Driver, 39.2 x 49.5 x 15 mm

1

07965-SD90100

Support Base

1

07AAD-S9VA000

Driveshaft Remover

1

,

＊０１

ＳＪＣ８Ａ００Ｅ１６２６６５０００００ＤＡＡＴ００

16-3

Component Location Index

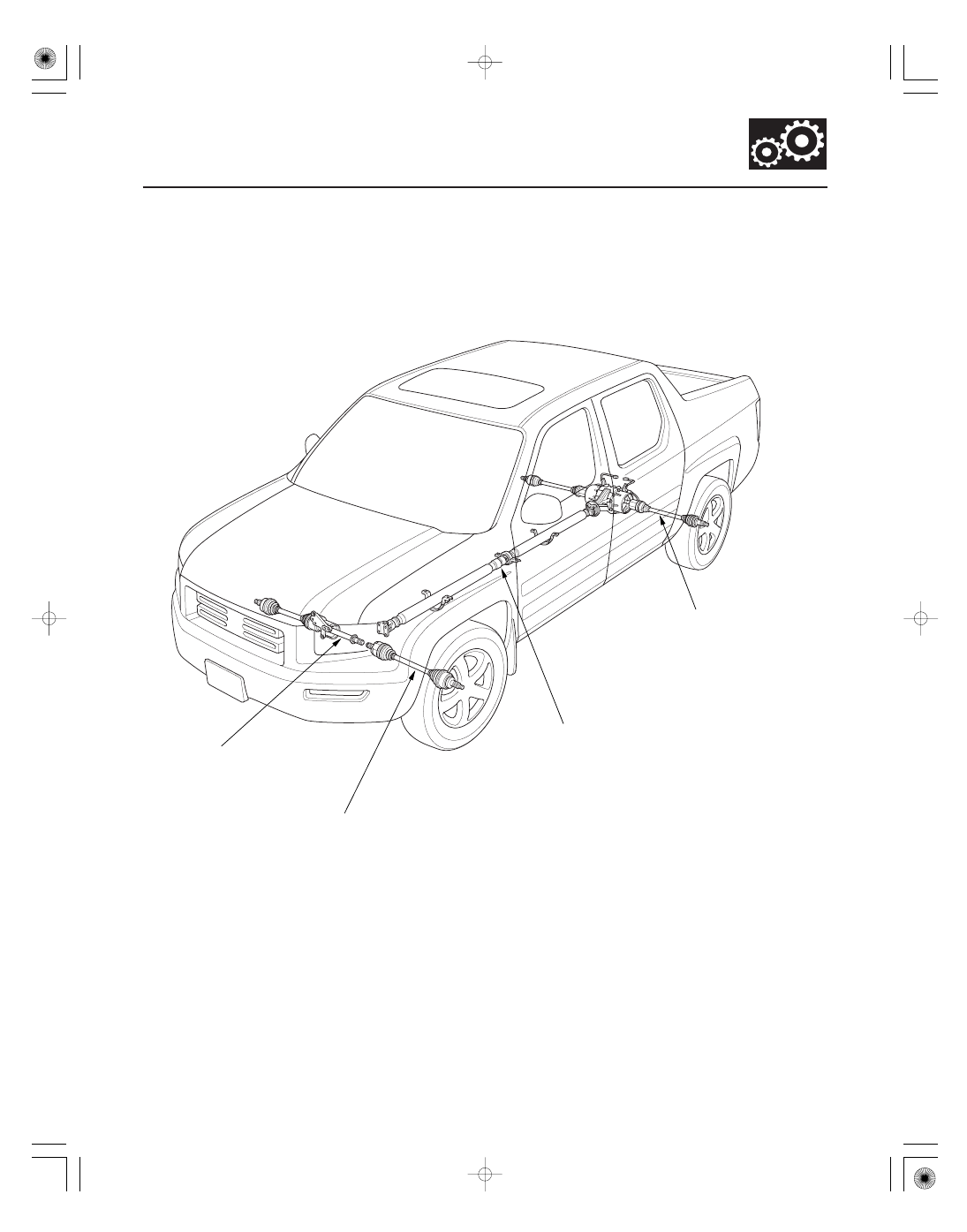

PROPELLER SHAFT

FRONT DRIVESHAFT

INTERMEDIATE SHAFT

REAR DRIVESHAFT

Inspection, page 16-39
Removal, page 16-40
Installation, page 16-41

Inspection, page 16-4
Removal, page 16-4
Disassembly, page 16-6
Reassembly, page 16-10
Installation, page 16-17

Removal, page 16-19
Disassembly, page 16-19
Reassembly, page 16-21
Installation, page 16-24

Inspection, page 16-4
Removal, page 16-24
Disassembly, page 16-27
Reassembly, page 16-30
Installation, page 16-36

０１

ＳＪＣ８Ａ００Ｅ１６２２６６０００００ＭＡＡＴ０１

０１

ＳＪＣ８Ａ００Ｅ１６２２６６０００００ＫＡＡＴ０２

Special Tools Required

16-4

16-4

Driveline/Axle

Driveshaft Inspection

Front Driveshaft Removal

E

A

C

B

D

E

A

B

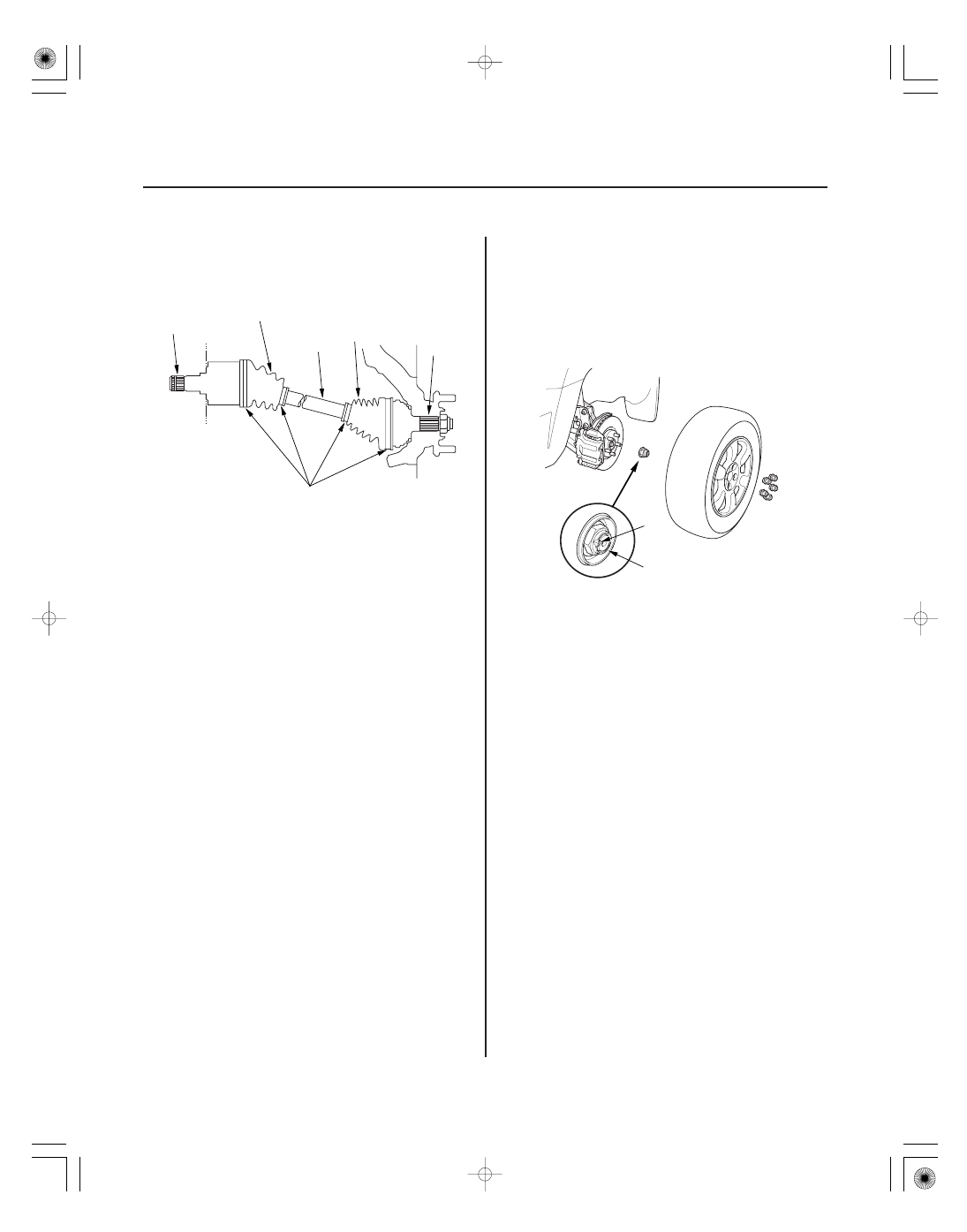

1. Check the inboard boot (A) and the outboard boot

(B) on the driveshaft (C) for cracks, damage, leaking
grease, and loose boot bands (D). If any damage is
found, replace the boot and boot bands.

2. Turn the driveshaft by hand, and make sure the

splines (E) and joint are not excessively loose.

3. Make sure the driveshaft is not twisted, bent, or

cracked; if it is, replace it.

Ball joint thread protector, 14 mm 071AF-S3VA100

1. Raise the front of the vehicle, and support it with

safety stands in the proper locations (see page
1-10).

2. Remove the wheel nuts and front wheels.

3. Lift up the locking tab (A) on the spindle nut (B),

then remove, and discard the nut.

4. If you need to remove the left driveshaft, drain the

transmission fluid (see step 3 on page 14-210). It is
not necessary to drain the transmission fluid when
the right driveshaft is removed.

０２

０３

０４

０５

Left driveshaft:

Right driveshaft:

16-5

A

B

C

A

B

A

B

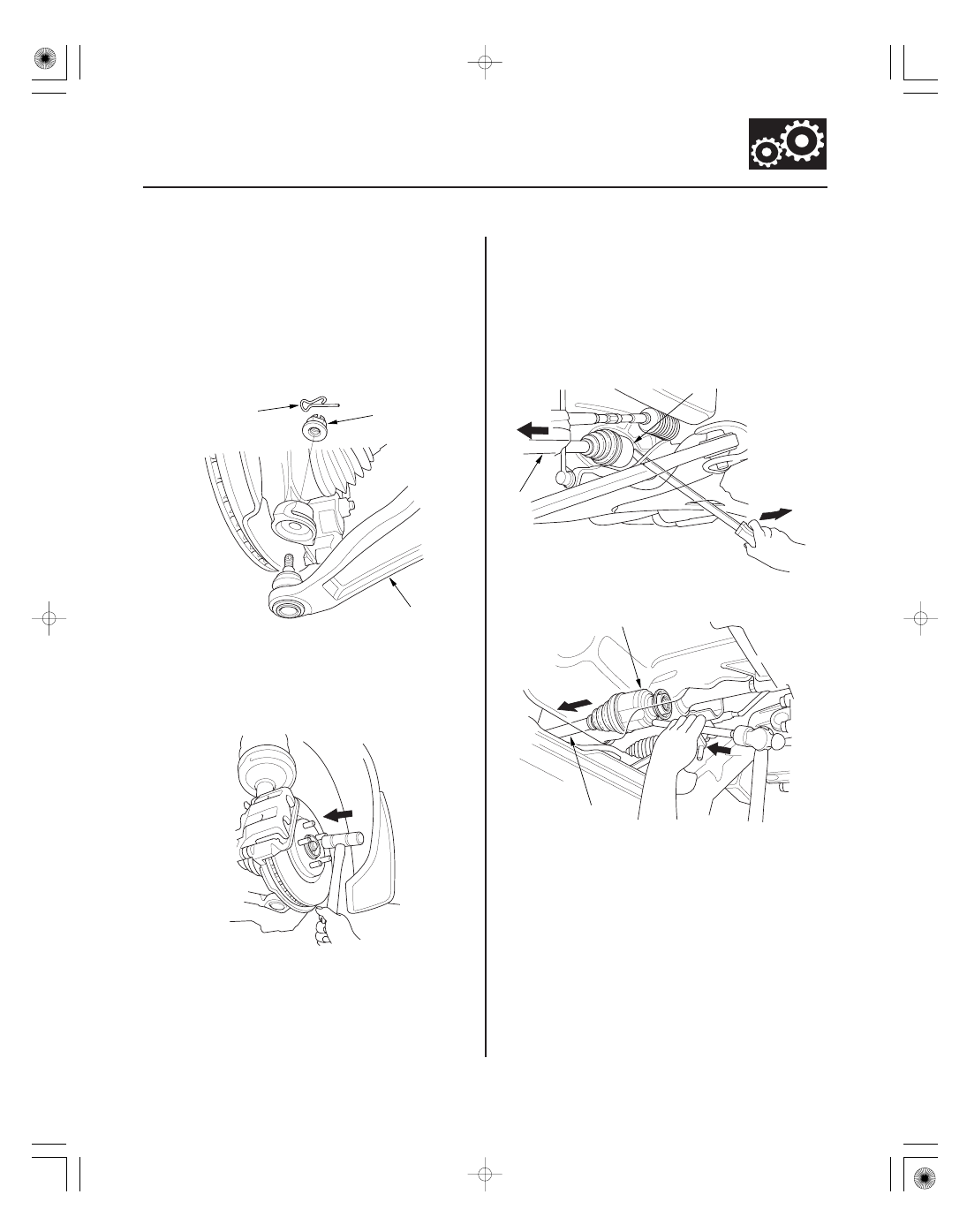

5. Remove the lock pin (A) from the lower arm ball

joint castle nut (B), and remove the nut (see page
18-14).

NOTE:

• To avoid damaging the ball joint, install the ball

joint thread protector onto the threads of the ball
joint.

• Be careful not to damage the ball joint boot when

installing the remover.

6. Separate the ball joint from the lower arm (C) with

the special tool (see step 1 on page 18-12).

7. Pull the knuckle outward, and remove the

driveshaft outboard joint from the front wheel hub
using a plastic hammer.

8. Pry (left driveshaft)/tap (right driveshaft) the

inboard joint (A), and remove the driveshaft from
the differential case or bearing support as an
assembly. Do not pull on the driveshaft (B); the
inboard joint may come apart. Pull the driveshaft
straight out to avoid damaging the differential oil
seal or the intermediate shaft outer seal.
