０４

０５

０６

０７

14-277

A

B

A

B

C

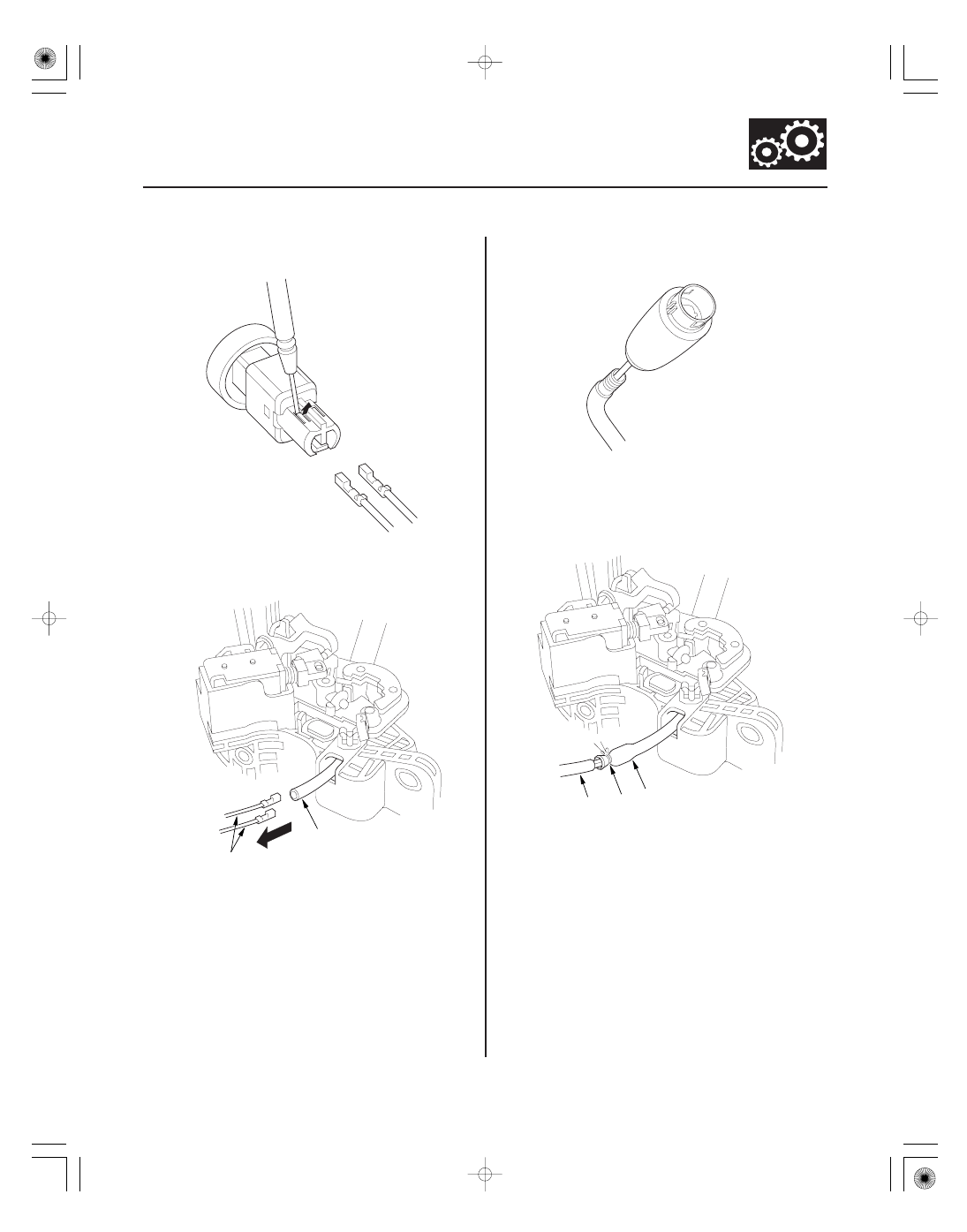

10. Remove the D3 switch harness terminals by prying

the lock tabs up with a thin blade screwdriver.

11. Pull the D3 switch harness wires (A) from shift lever

bracket side, and remove the harness wires. Leave
the harness tube (B) and remove only the wires.

12. Remove the shift lever knob from the shift lever.

13. Install a new shift lever knob on the shift lever.

14. Insert the new D3 switch harness wires (A) in the

original harness tube (B), then tie a string (C)
around the tube to secure the terminals in the tube.

(cont’d)

０８

０９

１０

１１

14-278

A/T Gear Position Indicator

D3 Switch Test/Replacement (cont’d)

A

B

C

A

B

C

D

E

E

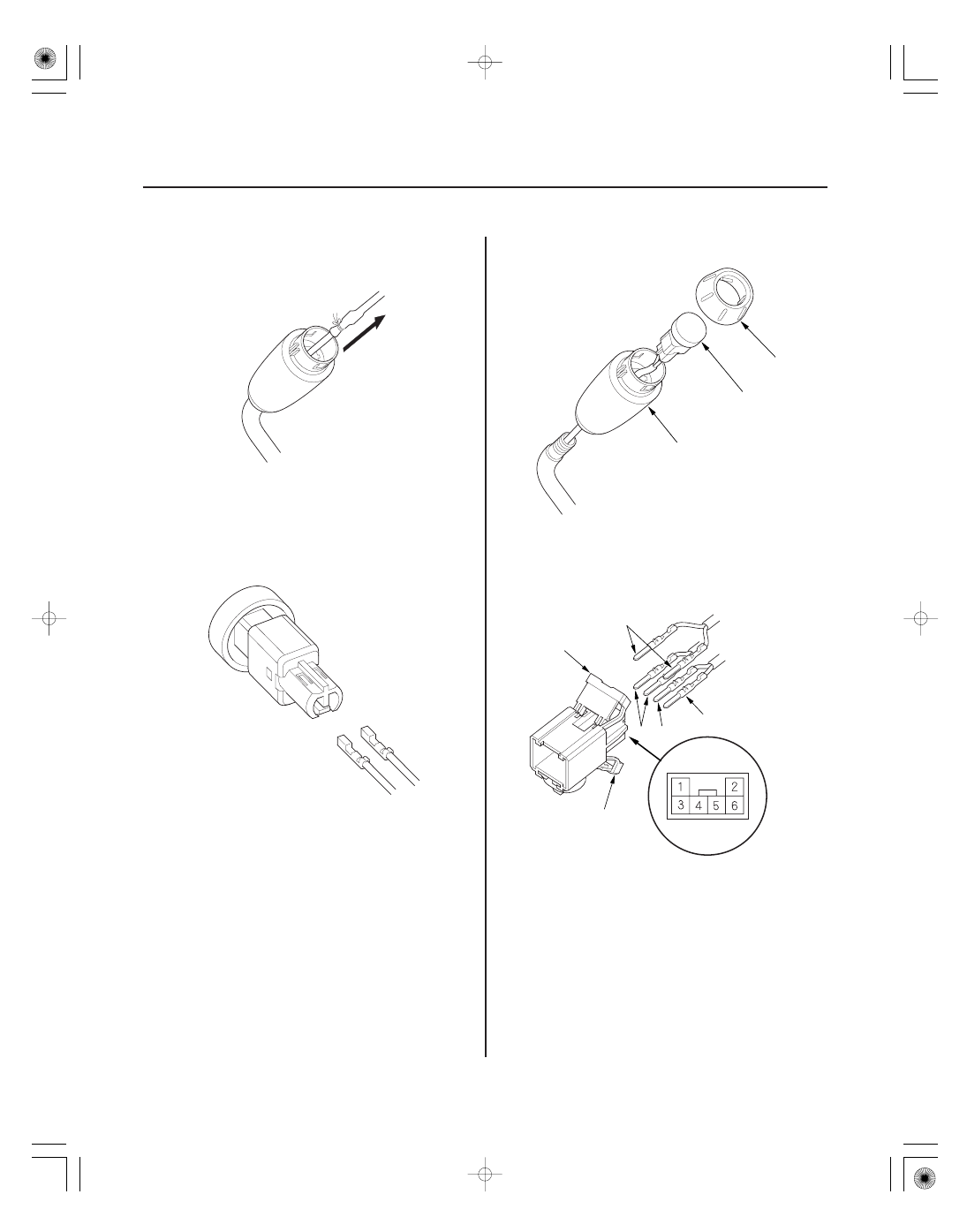

15. Pull the old tube out of the shift lever knob side to

install the D3 switch harness wires.

16. Remove the old harness tube from the D3 switch

harness terminals.

17. Install the D3 switch harness terminals in the new

D3 switch. Either harness terminal can be installed
in either cavity.

18. Install the D3 switch (A) in the shift lever knob (B).

19. Install the new shift lever knob ring (C).

20. Install the RED harness terminal (A) of the shift lock

solenoid in the No. 5 cavity, and the BLK harness
terminal (B) in the No. 6 cavity.

21. Install the D3 switch harness terminals (WHT) (C) in

the No. 3 and No. 4 cavities. Either D3 switch
harness terminal can be installed in the No. 3 and
No. 4 cavities.

22. Install the park pin switch harness terminals (BLK)

(D) in the No. 1 and No. 2 cavities. Either park pin
switch harness terminal can be installed in the
No. 1 and No. 2 cavities.

Terminal side of male terminals

１２

１３

14-279

B

A

C

A

B

C

D

E

B

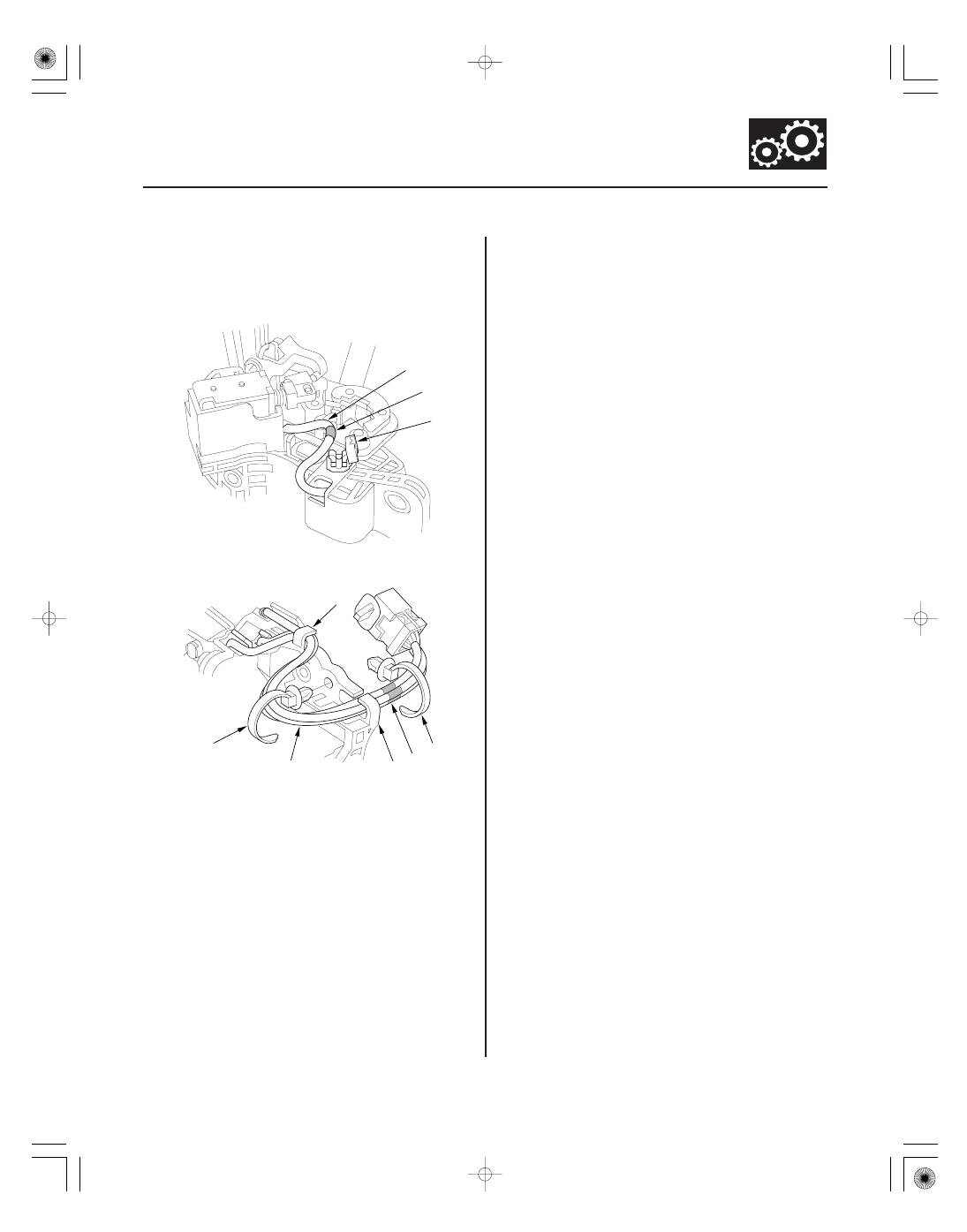

23. Make sure that all six terminals lock securely, then

install the lock covers (E) securely in place.

24. Install the D3 switch harness (A) in the harness

clamp (B) at the mark (C).

25. Route the harnesses (A) through the guides (B).

26. Align the marks (C) on each harness, and tie the

harness together into bundle with a new harness
clamp (D) over the marks.

27. Tie the harness together into bundle with a new

harness clamp, then install the harness clamp (E)
on the shift lever bracket.

28. Install the shift lever assembly (see page 14-245).

29. Check that the D3 switch operates.

＊０１

ＳＪＣ８Ａ００Ｅ１０４３６４０００００ＤＡＡＴ００

14-280

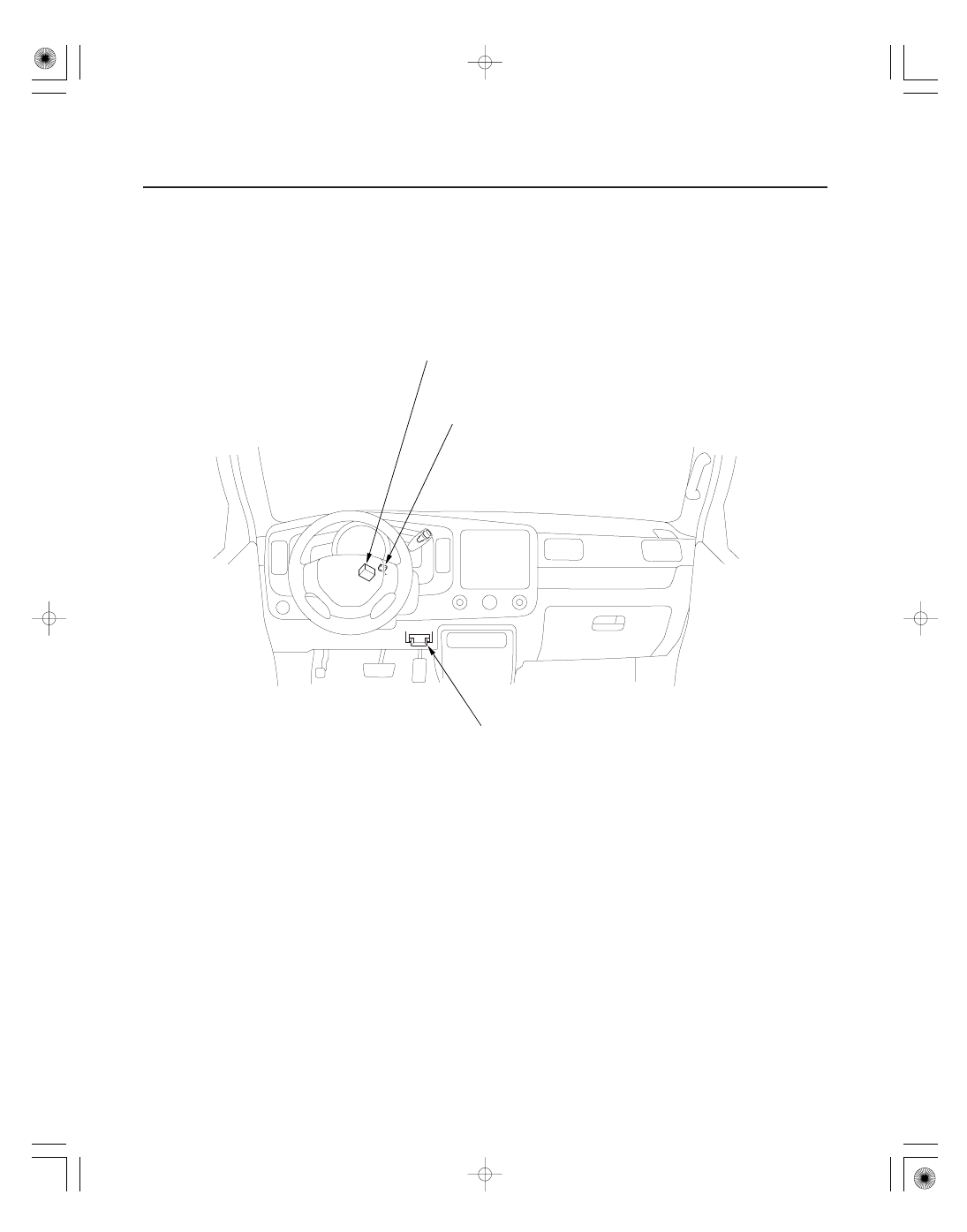

A/T Interlock System

Component Location Index

SHIFT LOCK SOLENOID

PARK PIN SWITCH

STEERING LOCK ASSEMBLY
KEY INTERLOCK SOLENOID

DATA LINK
CONNECTOR
(DLC)

Shift Lock System Circuit

Troubleshooting, page 14-282

Test, page 14-286
Replacement, page 14-287

Key Interlock System Circuit

Troubleshooting, page 14-285

Test, page 14-289
Replacement, page 14-290

Key Interlock System Circuit

Troubleshooting, page 14-285

Test, page 14-286
