Honda Ridgeline. Manual - part 180

０１

ＳＪＣ８Ａ００Ｋ７７１０００９０７２１ＦＡＡＴ００

−

−

−

−

DTC P0721:

DTC P0722:

YES

NO

YES

NO

14-105

LG2
(BRN/YEL)

PCM CONNECTORS

B (44P)

PG2 (BLK)

C (44P)

PG1 (BLK)

LG1
(BRN/YEL)

Problem in Output Shaft

(Countershaft) Speed Sensor Circuit

Problem in Output Shaft

(Countershaft) Speed Sensor Circuit (No
Signal Input)

NOTE:

• Before you troubleshoot, record all freeze data and

any on-board snapshot, and review General
Troubleshooting Information (see page 14-4).

• This code is caused by an electrical circuit problem

and cannot be caused by a mechanical problem in the
transmission.

1. Clear the DTC with the HDS.

2. Check for proper output shaft (countershaft) speed

sensor installation (see page 14-205).

3. Raise the vehicle on a lift, make sure it is supported

securely (see page 1-10), and allow all four wheels
to rotate freely.

4. Start the engine, disable the VSA by pressing the

VSA OFF button, run the vehicle in D, and hold the
vehicle at speeds over 12 mph (20 km/h) for at least
10 seconds when the transmission is not shifting.
Slow down and stop the wheels.

5. Monitor the OBD STATUS for P0721 or P0722 in the

DTCs MENU with the HDS.

Intermittent failure, the system is OK at this

time. Check for loose or poor connections at the
PCM and the output shaft (countershaft) speed
sensor connectors.

If the screen indicates FAILED, go to step 6. If

the screen indicates NOT COMPLETED, return to
step 4 and recheck.

6. Turn the ignition switch to LOCK (0).

7. Jump the SCS line with the HDS.

8. Disconnect PCM connectors B (44P), C (44P).

9. Disconnect the output shaft (countershaft) speed

sensor connector.

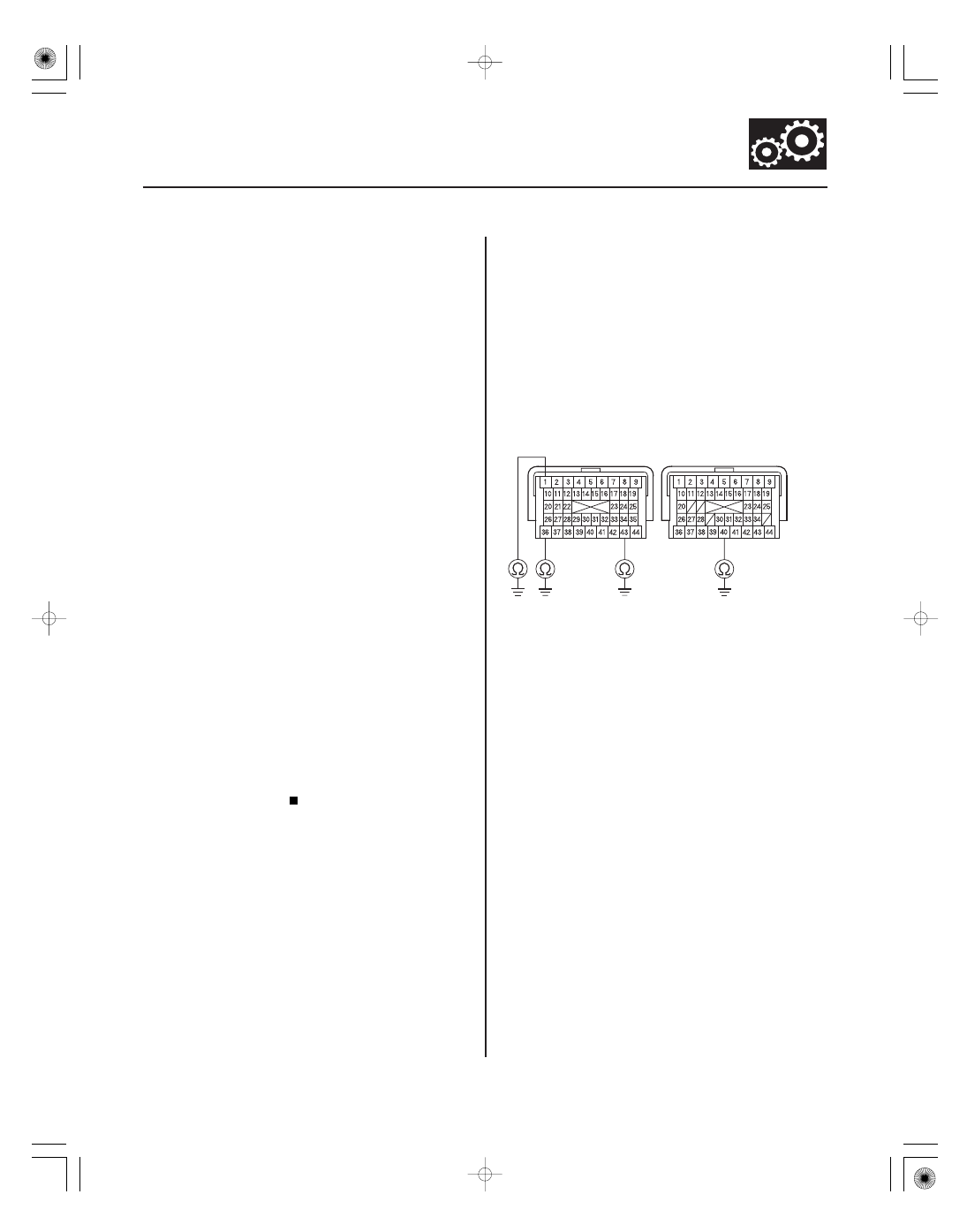

10. Check for continuity between PCM connector

terminals B1, B36, B43, and C40 and body ground
individually.

Go to step 11.

Repair an open in the wires between PCM

connector terminals B1, B36, B43, C40, and ground
(G101, G102), or repair poor ground (G101, G102),
then go to step 36.

(cont’d)

Terminal side of female terminals

Does the scr een indicate PASSED?

Is ther e continuity?

０２

＊０１

−

−

−

−

YES

NO

YES

NO

14-106

Automatic Transmission

DTC Troubleshooting (cont’d)

OUTPUT SHAFT (COUNTERSHAFT)
SPEED SENSOR CONNECTOR

VCC1 (YEL/RED)

PCM CONNECTOR B (44P)

OUTPUT SHAFT
(COUNTERSHAFT)
SPEED SENSOR
CONNECTOR

VCC1
(YEL/RED)

VCC1 (YEL/RED)

11. Connect PCM connectors B (44P) and C (44P).

12. Turn the ignition switch to ON (II).

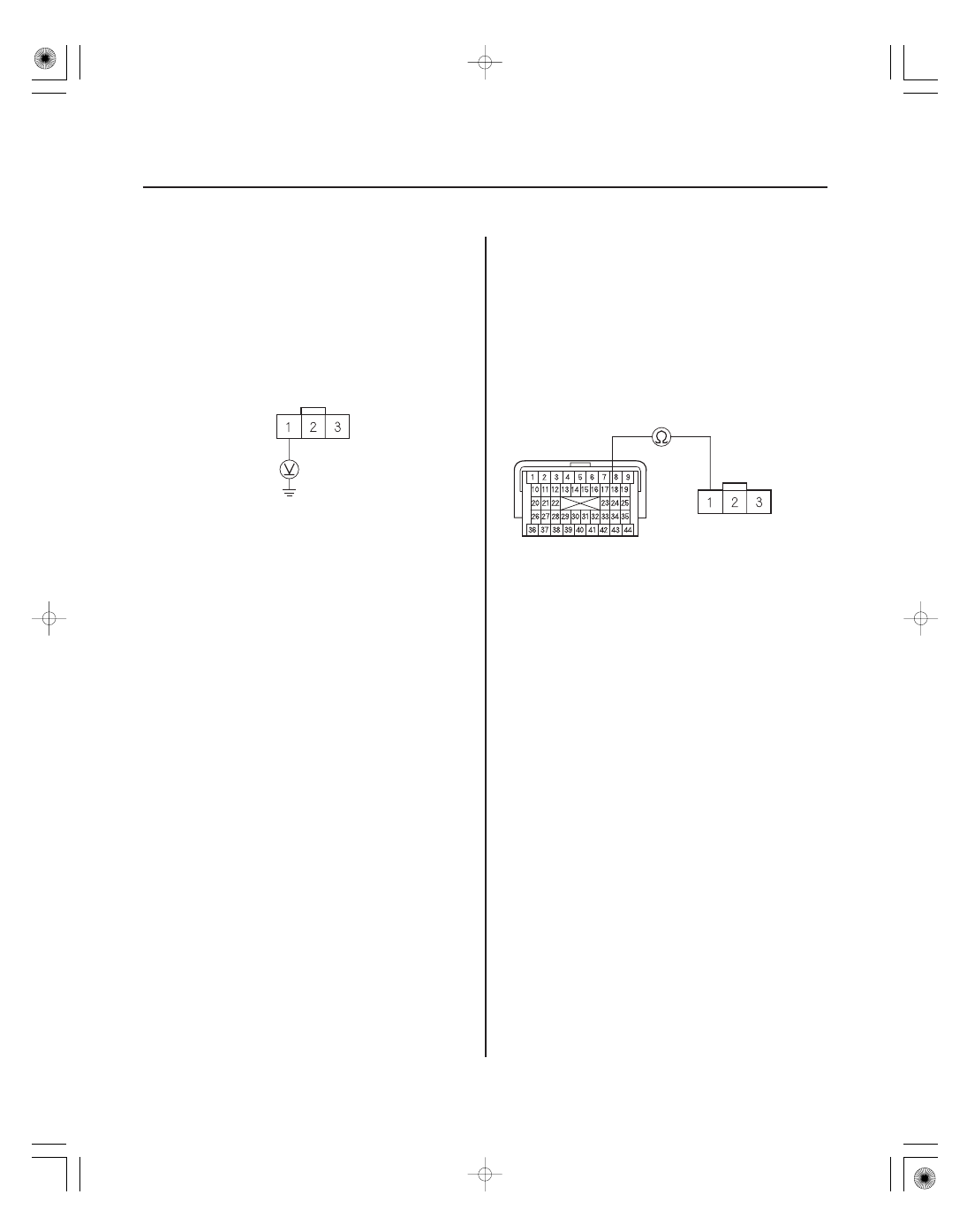

13. Measure the voltage between output shaft

(countershaft) speed sensor connector terminal
No. 1 and body ground.

Go to step 19.

Go to step 14.

14. Turn the ignition switch to LOCK (0).

15. Jump the SCS line with the HDS.

16. Disconnect PCM connector B (44P).

17. Check for continuity between PCM connector

terminal B18 and output shaft (countershaft) speed
sensor connector terminal No. 1.

Go to step 18.

Repair an open in the wire between PCM

connector terminal B18 and the output shaft
(countershaft) speed sensor, then go to step 36.

Wire side of female terminals

Wire side of
female terminals

Terminal side of
female terminals

Is ther e about 5 V ?

Is ther e continuity?

０４

０５

−

−

−

−

YES

NO

YES

NO

14-107

PCM CONNECTOR B (44P)

VCC1 (YEL/RED)

OUTPUT SHAFT (COUNTERSHAFT)
SPEED SENSOR CONNECTOR

NC (BLU)

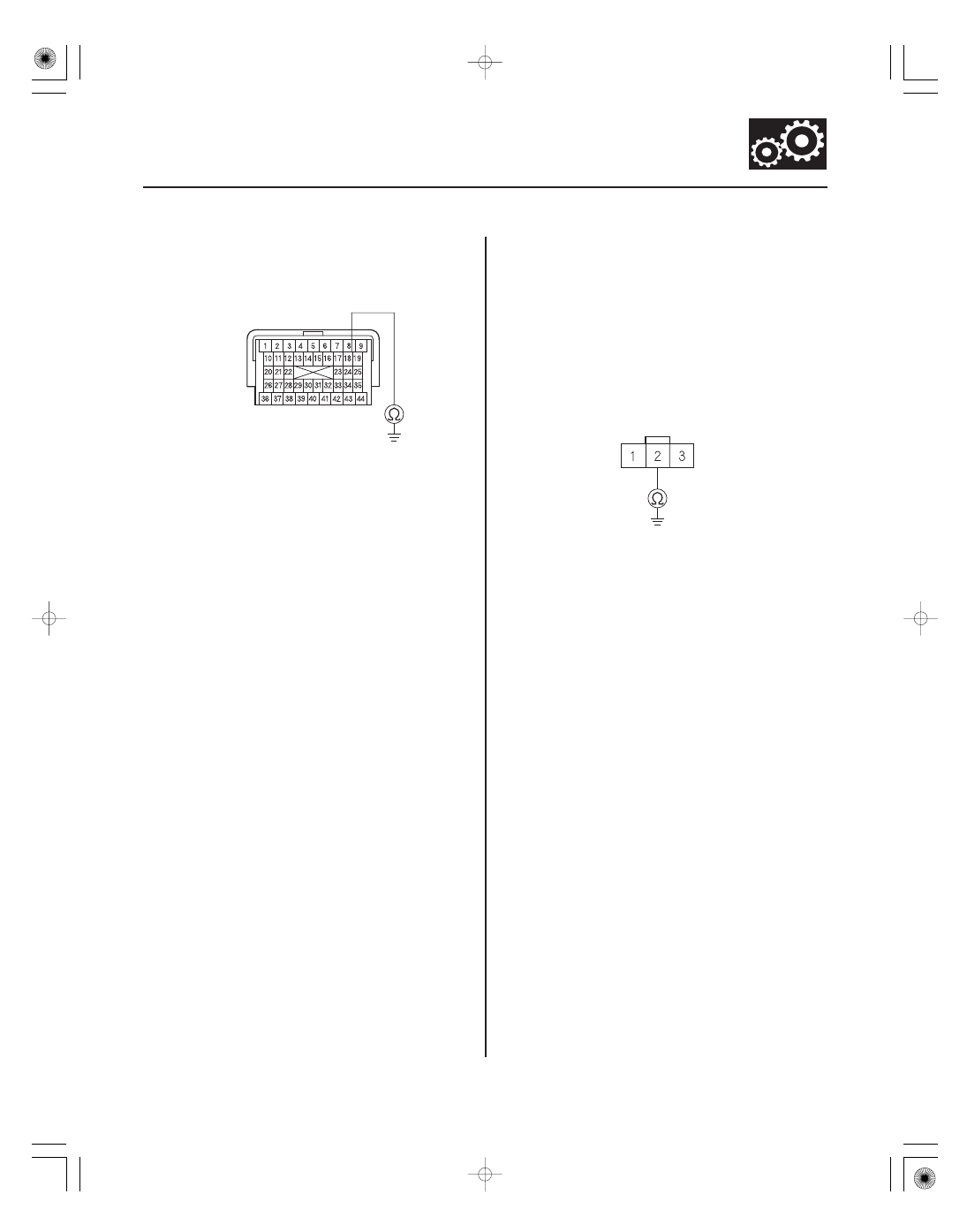

18. Check for continuity between PCM connector

terminal B18 and body ground.

Repair a short to ground in the wire between

PCM connector terminal B18 and the output shaft
(countershaft) speed sensor, then go to step 36.

Go to step 43.

19. Turn the ignition switch to LOCK (0).

20. Jump the SCS line with the HDS.

21. Disconnect PCM connector B (44P).

22. Check for continuity between output shaft

(countershaft) speed sensor connector terminal
No. 2 and body ground.

Repair a short to ground in the wire between

PCM connector terminal B40 and the output shaft
(countershaft) speed sensor connector, then go to
step 36.

Go to step 23.

(cont’d)

Terminal side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

＊０２

０７

−

−

−

−

YES

NO

YES

NO

14-108

Automatic Transmission

DTC Troubleshooting (cont’d)

PCM CONNECTOR B (44P)

OUTPUT SHAFT
(COUNTERSHAFT)
SPEED SENSOR
CONNECTOR

SG1 (GRN/WHT)

SG1 (GRN/WHT)

OUTPUT SHAFT (COUNTERSHAFT)
SPEED SENSOR CONNECTOR

NC (BLU)

SG1
(GRN/WHT)

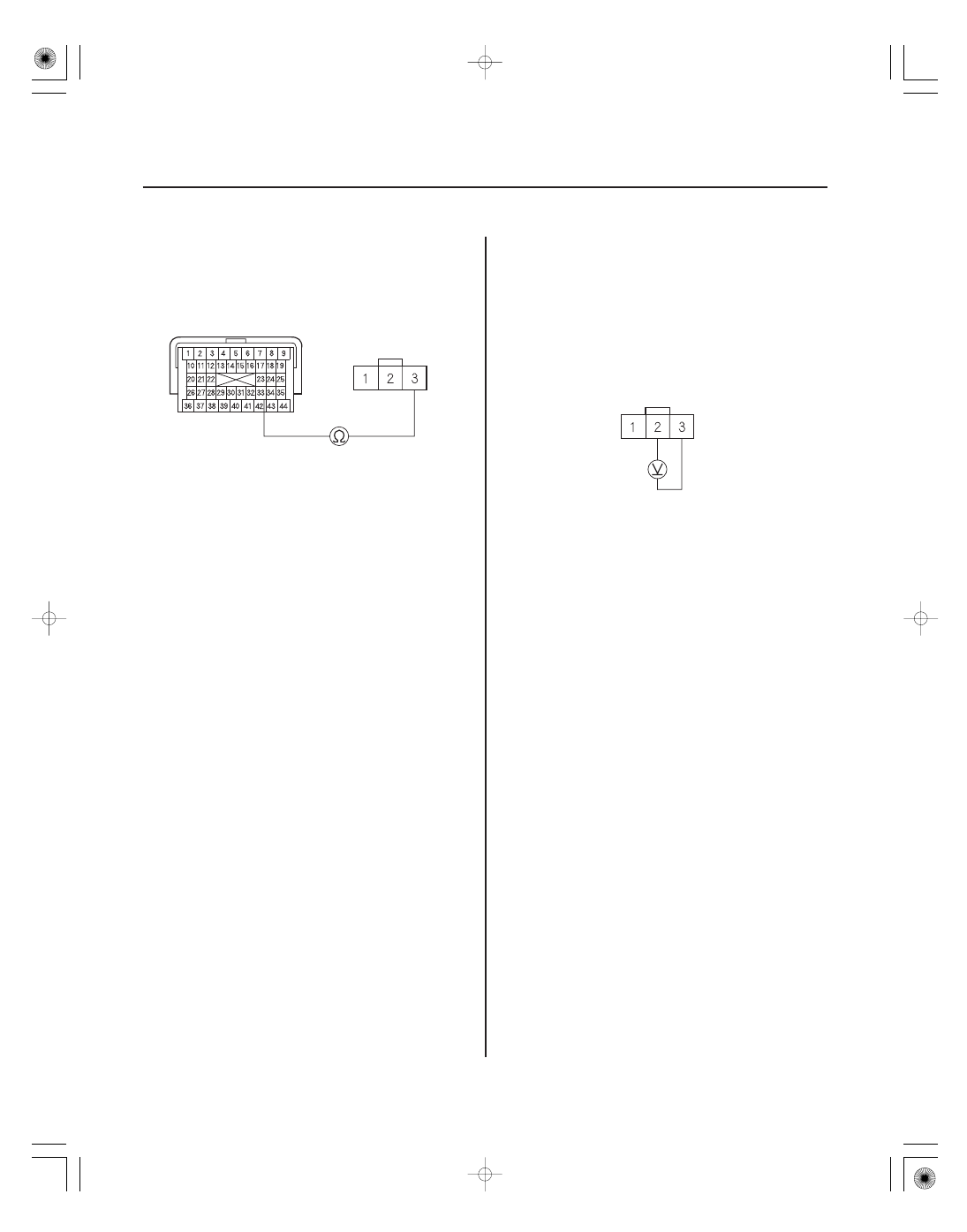

23. Check for continuity between PCM connector

terminal B33 and output shaft (countershaft) speed
sensor connector terminal No. 3.

Go to step 24.

Repair an open in the wire between the output

shaft (countershaft) speed sensor connector and
PCM connector terminal B33, then go to step 36.

24. Connect PCM connector B (44P).

25. Turn the ignition switch to ON (II).

26. Measure the voltage between output shaft

(countershaft) speed sensor connector terminals
No. 2 and No. 3.

Go to step 31.

Go to step 27.

Wire side of
female terminals

Terminal side of
female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e about 5 V ?
