Check the ECM/PCM DTCs. If there is no DTC, jump the SCS line with
the HDS, then disconnect the ECM/PCM connector A (44P), and the
moonroof control unit/motor 10P connector.

Make these input tests at the connector.

If any test indicates a problem, find and correct the cause, then
recheck the system.

If all the input tests prove OK, the control unit must be faulty; replace
the moonroof control unit/motor.

MOONROOF CONTROL UNIT INPUT TEST (2 OF 2)

7

LT

GRN

switch in TILT
position

No. 5 and No. 7
terminals: There
should be battery
voltage.

switch

An open in the
wire

8

YEL

[GRY]

Moonroof
switch in
CLOSE
position

Check for voltage
to ground at the
No. 5 and No. 8
terminals: There
should be battery
voltage.

Faulty moonroof
switch

An open in the
wire

9

LT

BLU

Moonroof
switch in OPEN
position

Check for voltage
to ground at the
No. 5 and No. 9
terminals: There
should be battery
voltage.

Faulty moonroof
switch

An open in the
wire

[ ] :2-door

Cavity Wire

Test

condition

Test: Desired result

Possible

cause if

result is not

obtained

Check for continuity
between the No. 4 terminal  An open in



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Power Moonroof - Civic

































MOONROOF SWITCH TEST/REPLACEMENT

06-07' MODELS

1. Remove the front individual map lights (see FRONT INDIVIDUAL MAP

LIGHT TEST/REPLACEMENT ).

2. Disconnect the moonroof switch 10P connector (A) and map light switch 3P

connector (B).

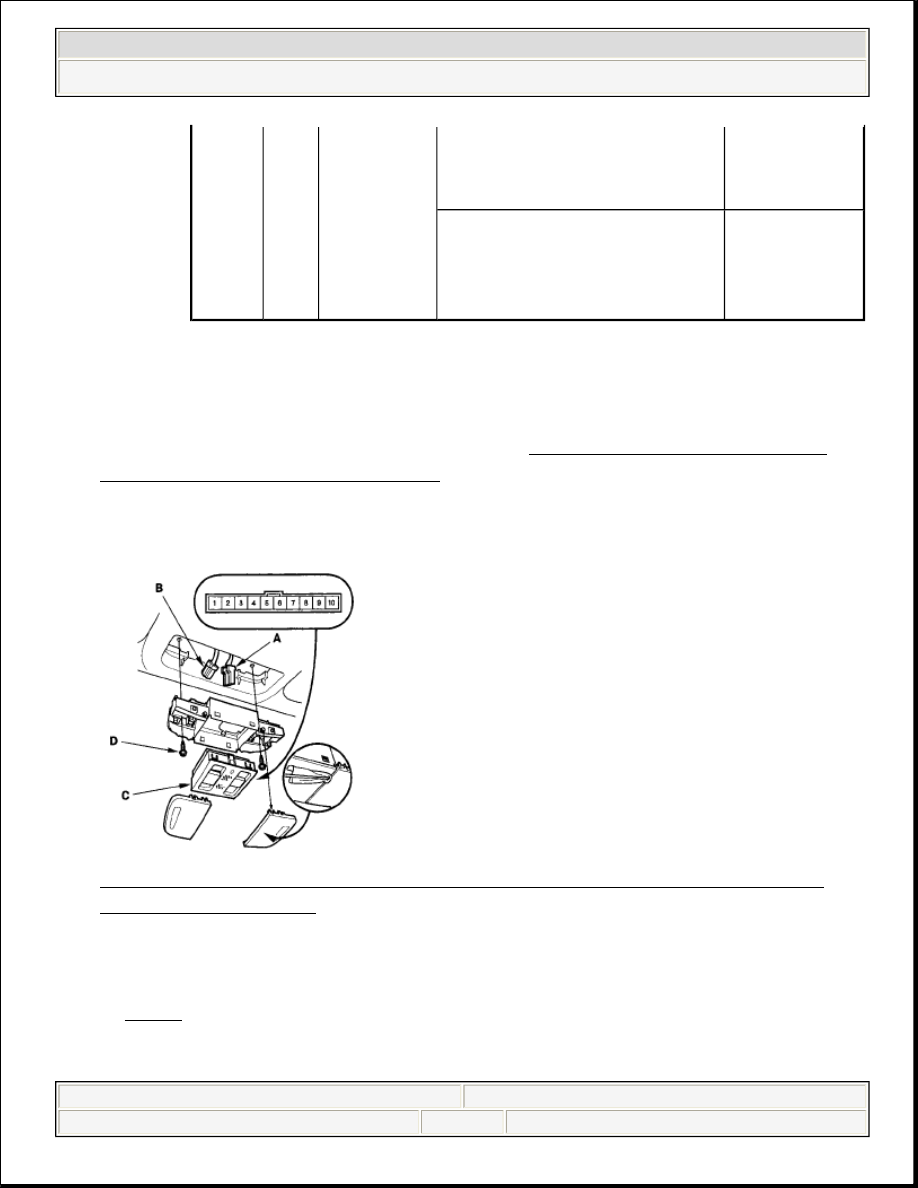

Fig. 5: Disconnecting Moonroof Switch 10P Connector And Map Light
Switch 3P Connector

3. Remove the moonroof switch (C).
4. Check for continuity between the terminals in each switch position according

to Fig. 6 .

4

BLU

Under all
conditions

and ECM/PCM connector A
(44P) No. 29 terminal: There
should be continuity.

the wire

Check for continuity

between the No. 4 terminal

and body ground: There
should be no continuity.

A short to
ground in the
wire



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Power Moonroof - Civic

































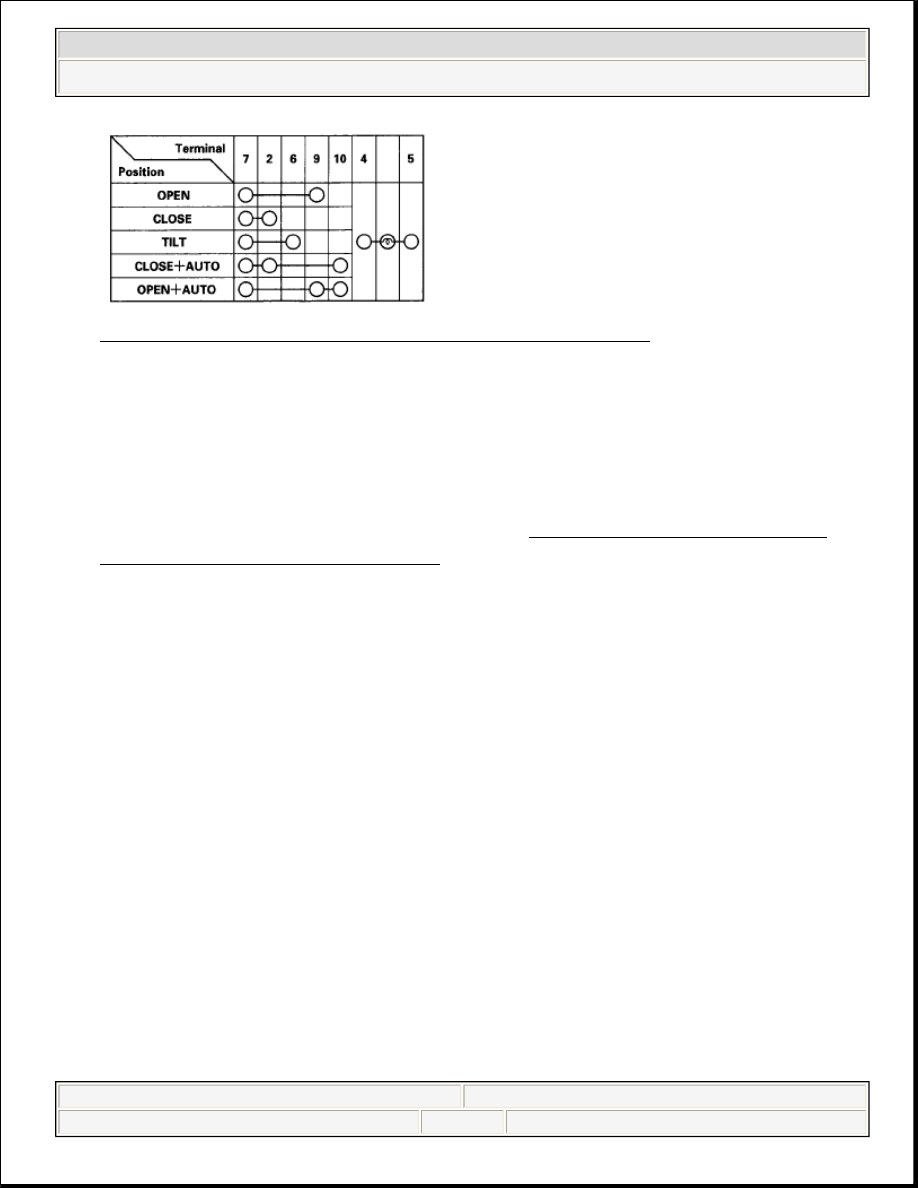

Fig. 6: Identifying Moonroof Switch Continuity Table

5. If the continuity check is not as specified, replace the illumination bulb (D) or

the switch.

6. Install the switch and light in the reverse order of removal.

08' MODEL

1. Remove the front individual map lights (see FRONT INDIVIDUAL MAP

LIGHT TEST/REPLACEMENT ).

2. Disconnect the moonroof switch 10P connector (A) and map light switch 3P

connector (B).



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Power Moonroof - Civic

































Fig. 7: Identifying Moonroof 12P Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Remove the moonroof switch (C).
4. Check for continuity between the terminals in each switch position according

to Fig. 6 .
