assembly and countershaft assembly (E) into the shift forks (F), and install
them as an assembly.

4. Install the reverse idler gear (A) and the reverse gear shaft (B).

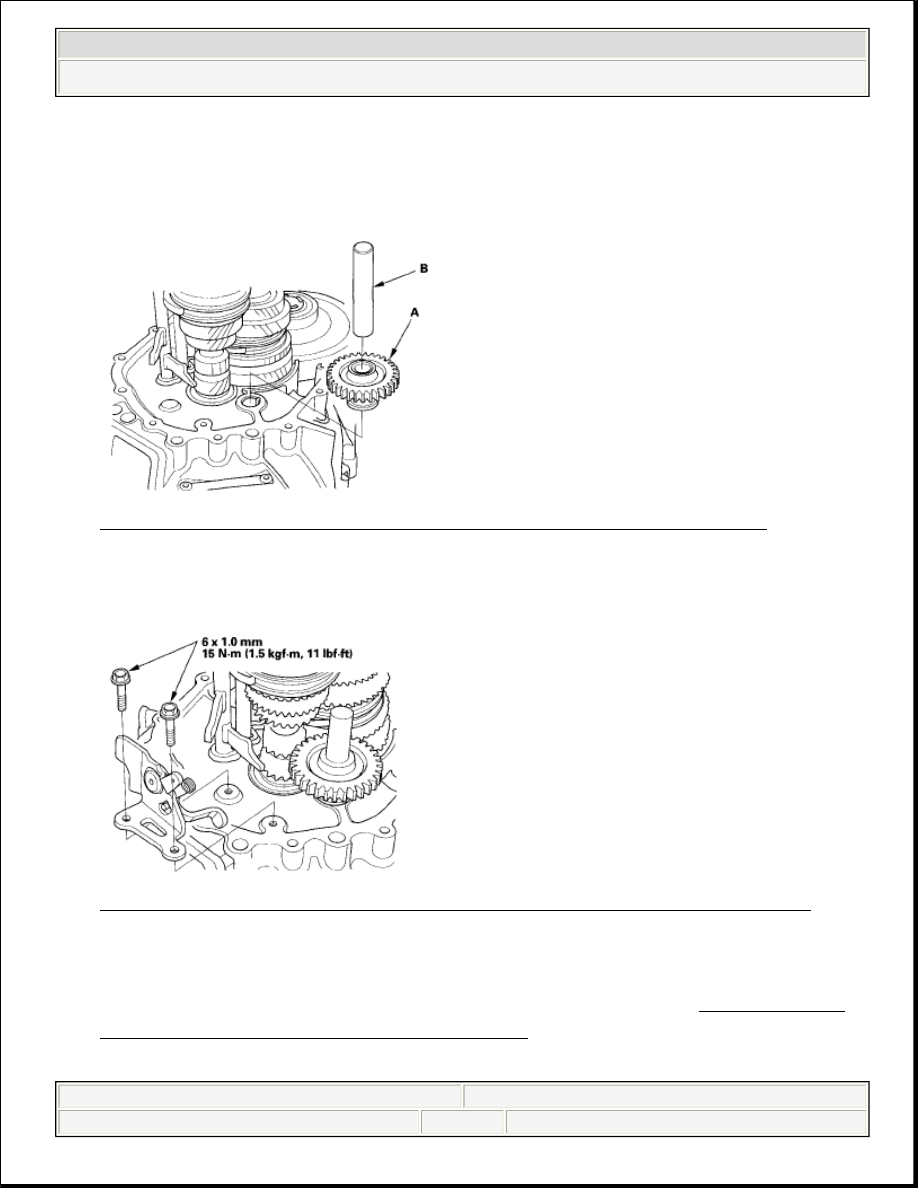

Fig. 142: Identifying Reverse Idler Gear And Reverse Gear Shaft
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Install the reverse shift fork.

Fig. 143: Identifying Reverse Shift Fork (With Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. Select the proper size 52 x 62 mm shim (A) according to the measurements

made during the Mainshaft Thrust Clearance Adjustment (see MAINSHAFT
THRUST CLEARANCE ADJUSTMENT ). Install the oil gutter plate (B),
oil guide plate M, and the 52 x 62 mm shim into the transmission housing (C).



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































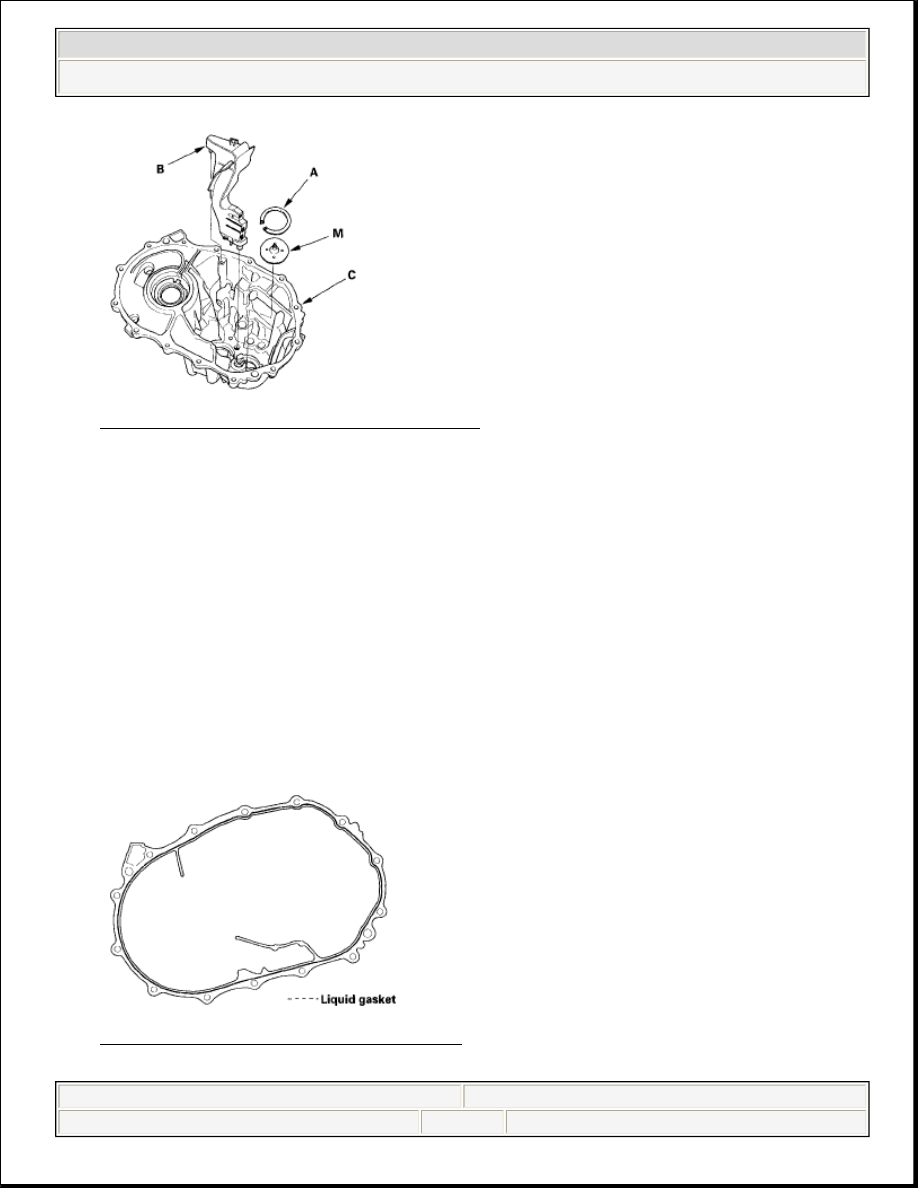

Fig. 144: Identifying Oil Gutter Plate
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Clean any dirt or oil from the transmission housing sealing surface.
8. Apply liquid gasket (P/IM 08718-0002) evenly to the mating surface of the

transmission housing and clutch housing. Install the component within 5
minutes of applying the liquid gasket.

Fig. 145: Identifying Liquid Gasket
Courtesy of AMERICAN HONDA MOTOR CO., INC.

NOTE:

If you apply liquid gasket P/N 08718-0012, the
component must be installed within 4 minutes.

If too much time has passed after applying the
liquid gasket, remove the old liquid gasket residue,
then reapply new liquid gasket.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































9. Install the two 14 x 20 mm dowel pins (A).

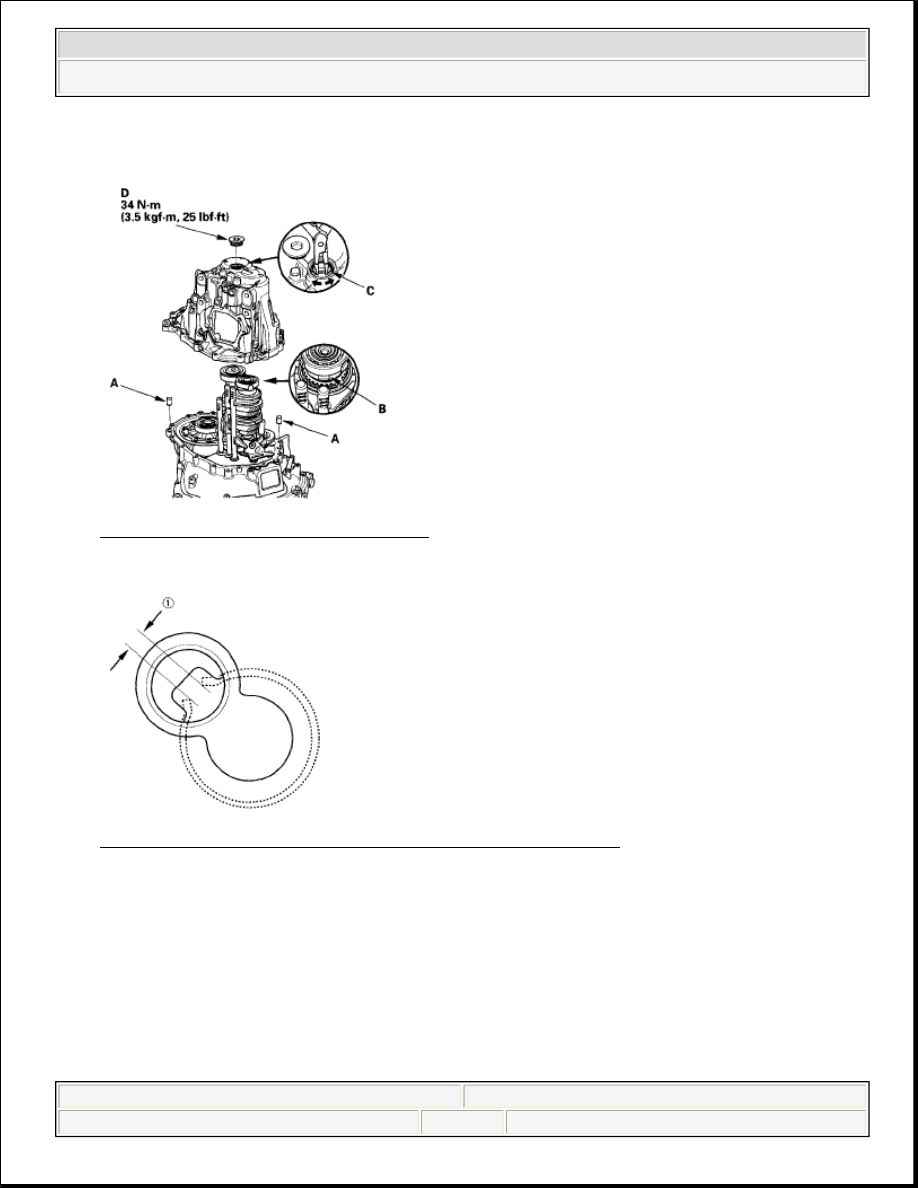

Fig. 146: Identifying Dowel Pins
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Fig. 147: Identifying Snap Ring Groove Dimension
Courtesy of AMERICAN HONDA MOTOR CO., INC.

10. Set the tapered cone ring (B) as shown. Place the transmission housing over the

clutch housing, being careful to line up the shafts.

11. Lower the transmission housing the rest of the way as you expand the 69 mm

snap ring (C). Release the snap ring so it seats in the groove of the countershaft
bearing.

12. Make sure the 69 mm snap ring is securely seated in the groove of the



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































countershaft bearing.

Dimension (1) as installed: 3.3-6.5 mm (0.13-0.25 in.)

13. Apply liquid gasket (P/N 08718-0002) evenly to the threads of the 32 mm

sealing cap (D), and install it on the transmission housing. Install the
component within 5 minutes of applying the liquid gasket.

14. Install the 8 mm flange bolts finger-tight.

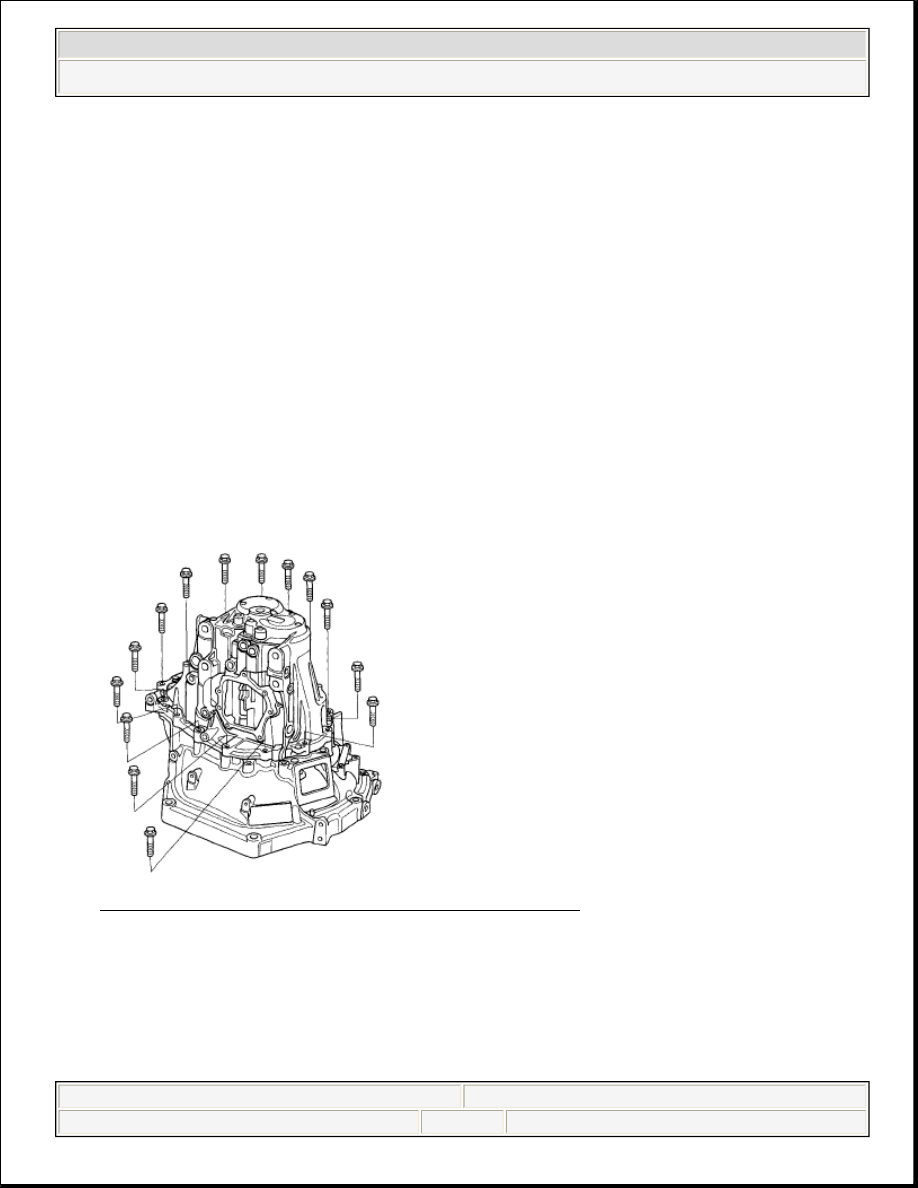

Fig. 148: Identifying Flange Bolts Finger-Tight
Courtesy of AMERICAN HONDA MOTOR CO., INC.

15. Tighten the 8 mm flange bolts in a crisscross pattern in several steps.

Specified Torque:

8x1.25 mm

NOTE:

If you apply liquid gasket P/N 08718-0012, the
component must be installed within 4 minutes.

If too much time has passed after applying the
liquid gasket, remove the old liquid gasket residue,
then reapply new liquid gasket.
