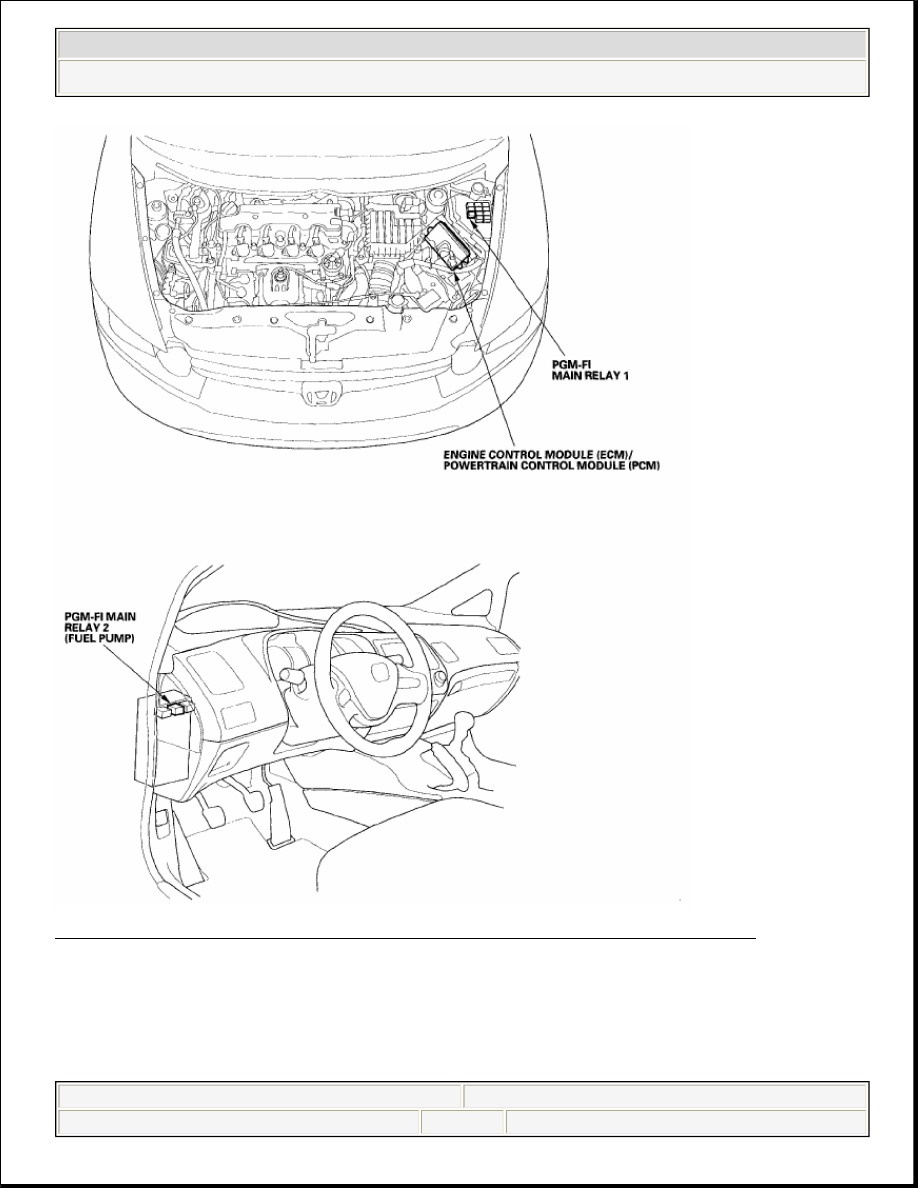

Fig. 2: Identifying Fuel Supply System Component Location (2 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

DTC TROUBLESHOOTING

DTC P0461: FUEL LEVEL SENSOR (FUEL GAUGE SENDING UNIT) CIRCUIT
RANGE/PERFORMANCE PROBLEM



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)

































1. Test the fuel gauge sending unit (see FUEL GAUGE SENDING UNIT

TEST ).

Is the fuel gauge sending unit OK?

YES - Check for poor connections or loose terminals at the fuel gauge sending
unit and the gauge assembly.

NO - Replace the fuel gauge sending unit (see FUEL PUMP/FUEL GAUGE
SENDING UNIT REPLACEMENT ), then go to step 2.

2. Turn the ignition switch ON (II).
3. Reset the ECM/PCM with the HDS.
4. Do the ECM/PCM idle learn procedure (see ECM/PCM IDLE LEARN

PROCEDURE ).

5. Check for Temporary DTCs or DTCs with the HDS.

Is DTC P0461 indicated?

YES - Check for poor connections or loose terminals at the fuel gauge sending
unit and the gauge control module, then go to step 1.

NO - Troubleshooting is complete. If any other Temporary DTCs or DTCs are
indicated, go to the indicated DTC's troubleshooting.

DTC P0462: FUEL LEVEL SENSOR (FUEL GAUGE SENDING UNIT) CIRCUIT LOW VOLTAGE

NOTE:

Before you troubleshoot, record all freeze data and any
on-board snapshot, and review the general
troubleshooting information (see GENERAL
TROUBLESHOOTING INFORMATION ).

Because it requires 162 miles (260 km) of driving
without refueling to complete this diagnosis, DTC
P0461 cannot be duplicated during this
troubleshooting.



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)

































1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS, and wait 5 seconds.
3. Check for Temporary DTCs or DTCs with the HDS.

Is DTC P0462 indicated?

YES - Go to step 4.

NO - Intermittent failure, the system is OK at this time. Check for poor
connections or loose terminals at the gauge control module (tach) and the fuel
gauge sending unit.

4. Turn the ignition switch OFF.
5. Remove the rear seat cushion (see REAR SEAT

REMOVAL/INSTALLATION ).

6. Remove the rear floor upper cross-member and the access panel from the floor

(see FUEL TANK UNIT REMOVAL/INSTALLATION ).

7. Disconnect the fuel tank unit 4P connector.
8. Turn the ignition switch ON (II).
9. Clear the DTC with the HDS, and wait 5 seconds.

10. Check for Temporary DTCs or DTCs with the HDS.

Is DTC P0463 indicated?

YES - Replace the fuel gauge sending unit (see FUEL PUMP/FUEL GAUGE
SENDING UNIT REPLACEMENT ), then go to step 22.

NO - Go to step 11.

11. Turn the ignition switch OFF.

NOTE:

Before you troubleshoot, record all freeze data and any on-
board snapshot, and review the general troubleshooting
information (see GENERAL TROUBLESHOOTING
INFORMATION ).



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)

































12. Remove the gauge control module (tach) (see TACHOMETER ).
13. Disconnect the gauge control module (tach) 36P connector.
14. Check for continuity between fuel tank unit 4P connector terminal No. 1 and

body ground.

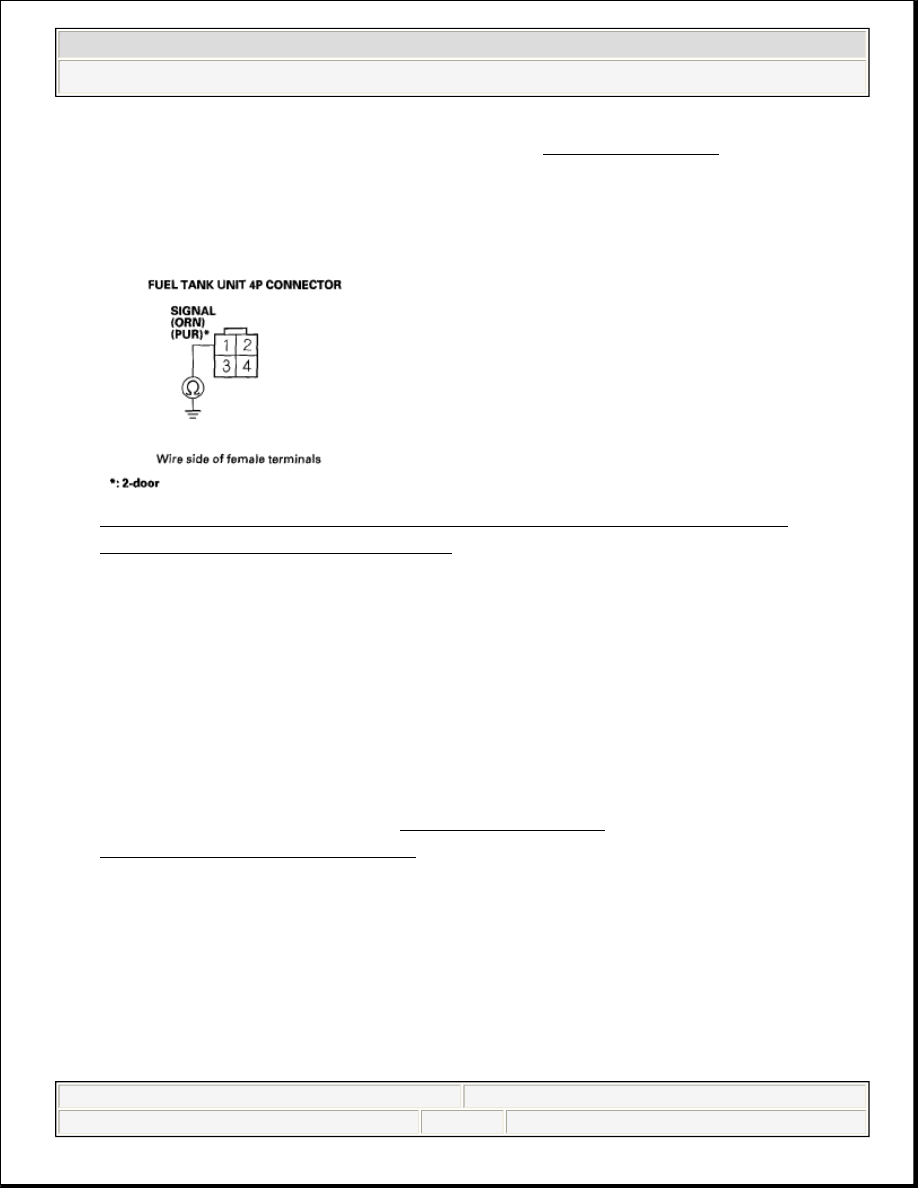

Fig. 3: Checking Continuity Between Fuel Tank Unit 4P Connector
Terminal No. 1 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES - Repair short in the wire between the gauge control module (tach) (signal
line) and the fuel gauge sending unit, then go to step 23.

NO - Go to step 15.

15. Reconnect the gauge control module (tach) 36P connector.
16. Remove the fuel tank unit (see FUEL TANK UNIT

REMOVAL/INSTALLATION ).

17. Connect the fuel tank unit 4P connector.
18. Turn the ignition switch ON (II).
19. Clear the DTC with the HDS.
20. Set the float (A) to the E position.
