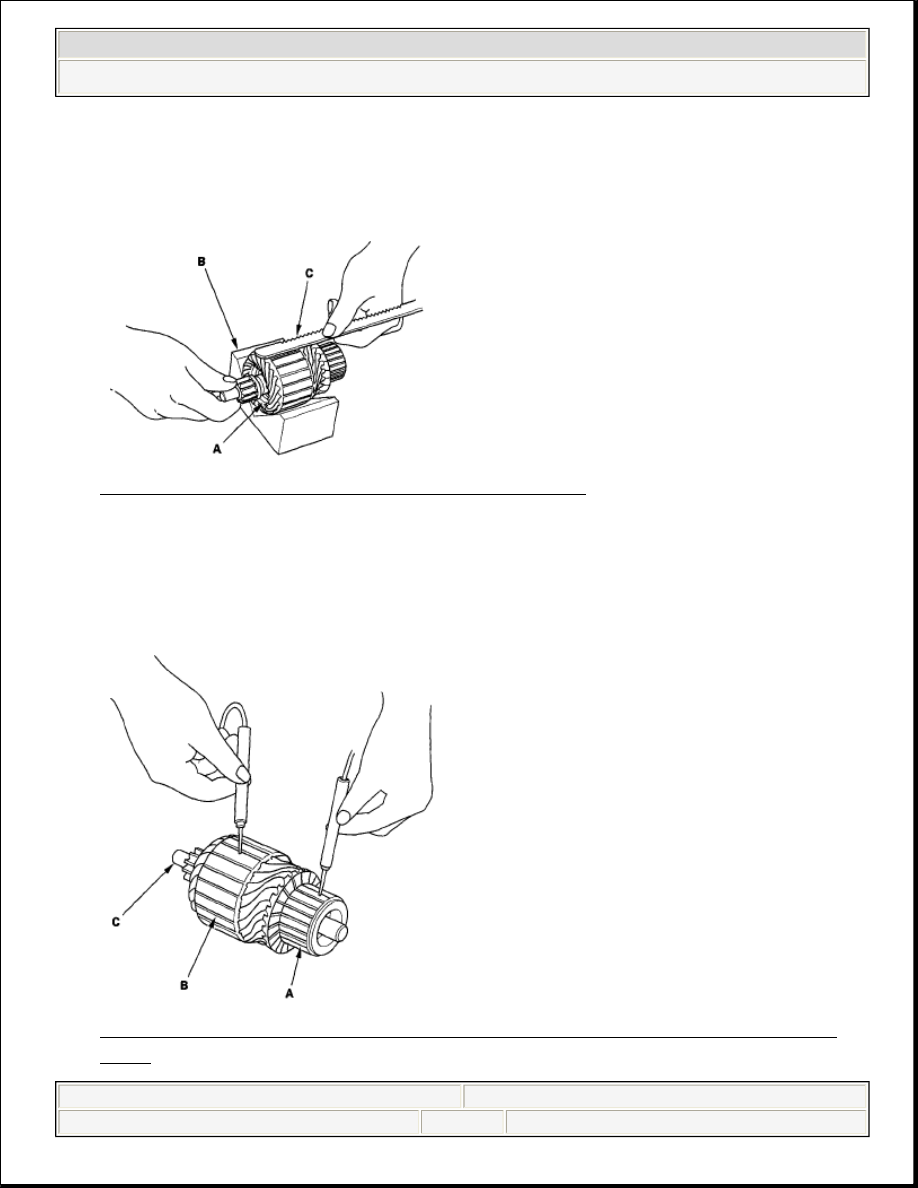

9. Place the armature (A) on an armature tester (B). Hold a hacksaw blade (C) on

the armature core. If the blade is attracted to the core or vibrates while the core
is turned, the armature is shorted. Replace the armature.

Fig. 32: Placing Armature On Armature Tester
Courtesy of AMERICAN HONDA MOTOR CO., INC.

10. Check for continuity between the commutator (A) and the armature coil core

(B), and between the commutator and the armature shaft (C). If there is
continuity, replace the armature.

Fig. 33: Checking Continuity Between Commutator And Armature Coil
Core



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

Starter Brush Inspection

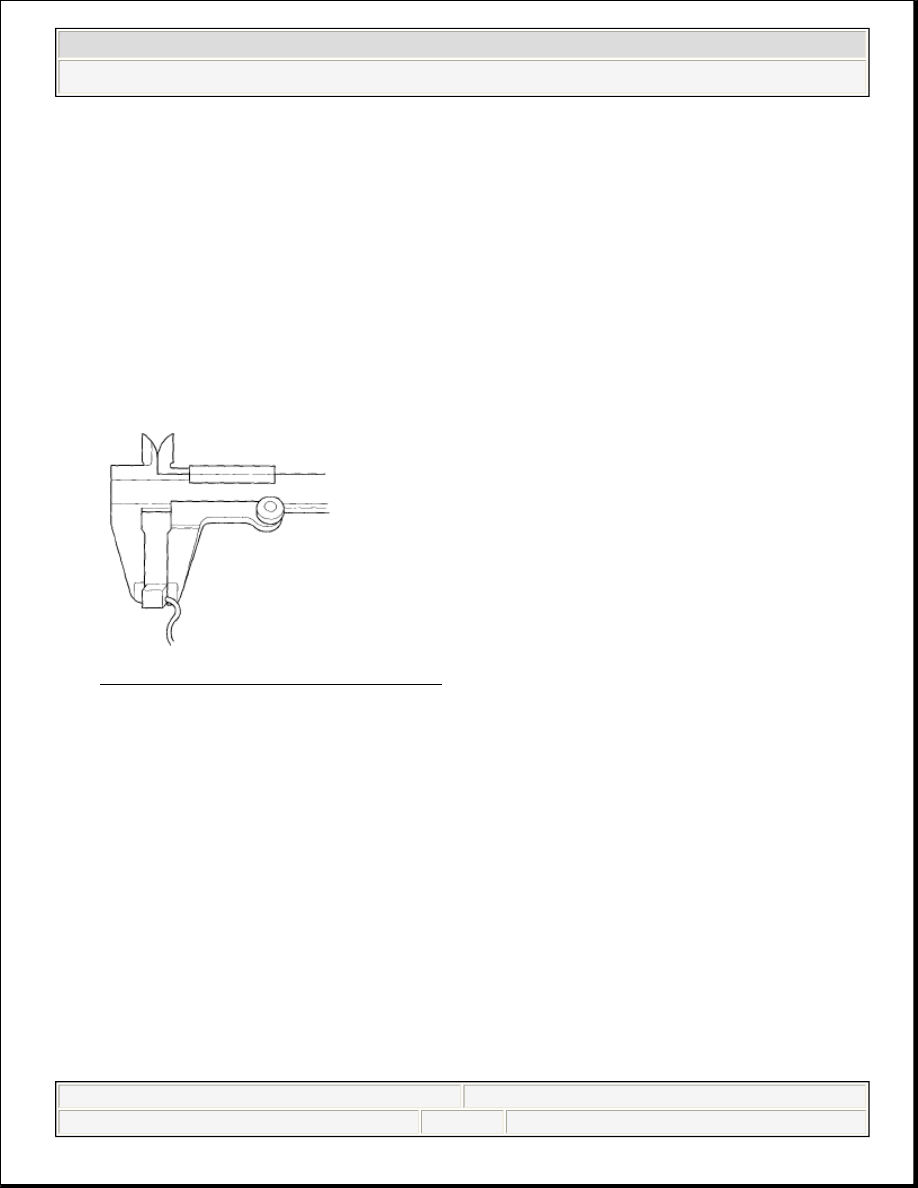

11. Measure the brush length. If it is not within the service limit, replace the brush

holder assembly.

Brush Length

Standard (New): 14.0-14.5 mm (0.55-0.57 in.)
Service Limit: 9.0 mm (0.35 in.)

Fig. 34: Measuring Brush Length
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Starter Field Winding Test

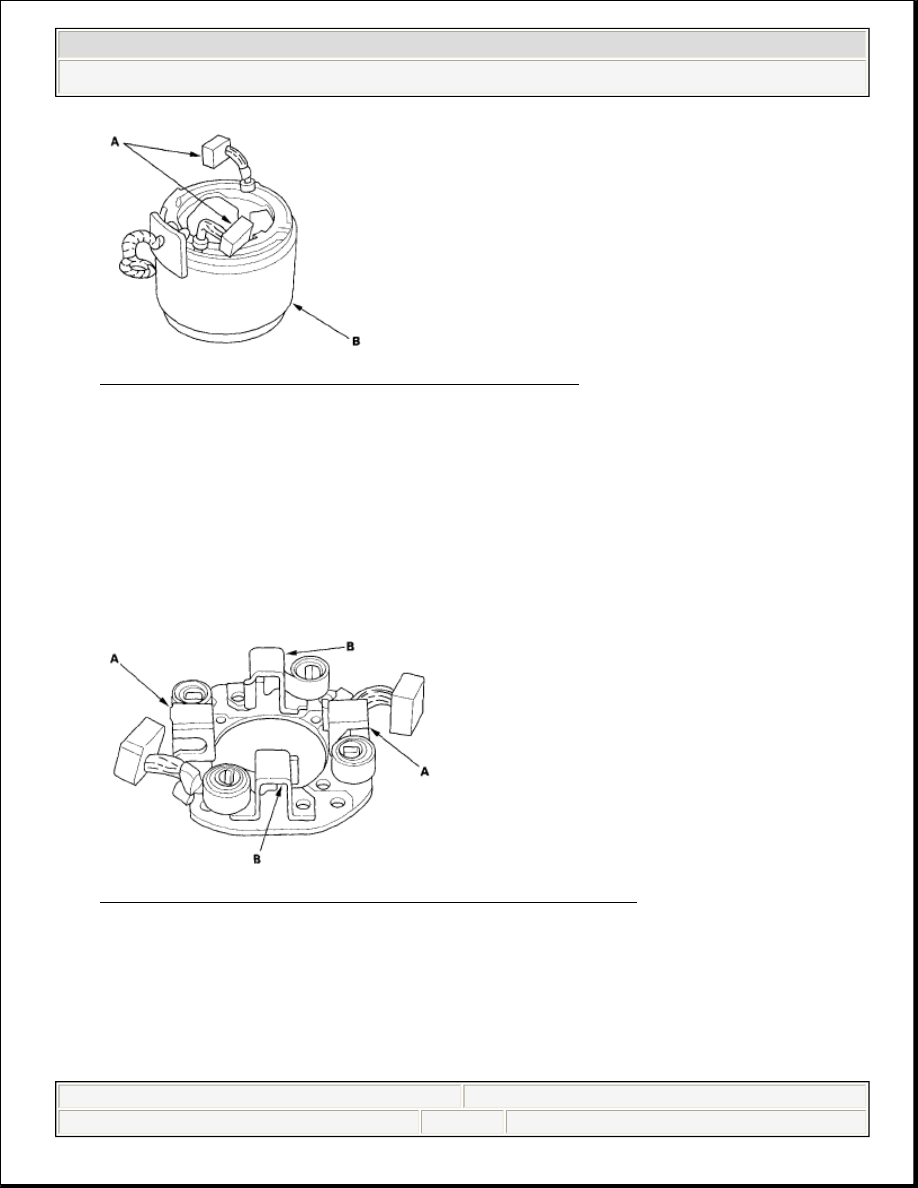

12. Check for continuity between the brushes (A). If there is no continuity, replace

the armature housing (B).



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)



































Fig. 35: Checking Continuity Between Brushes
Courtesy of AMERICAN HONDA MOTOR CO., INC.

13. Check for continuity between each brush (A) and the armature housing (B). If

there is continuity, replace the armature housing.

Starter Brush Holder Test

14. Check for continuity between the (+) brush holder (A) and (-) brush holder (B).

If there is continuity, replace the brush holder assembly.

Fig. 36: Checking Continuity Between Brush Holder
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Brush Spring Inspection

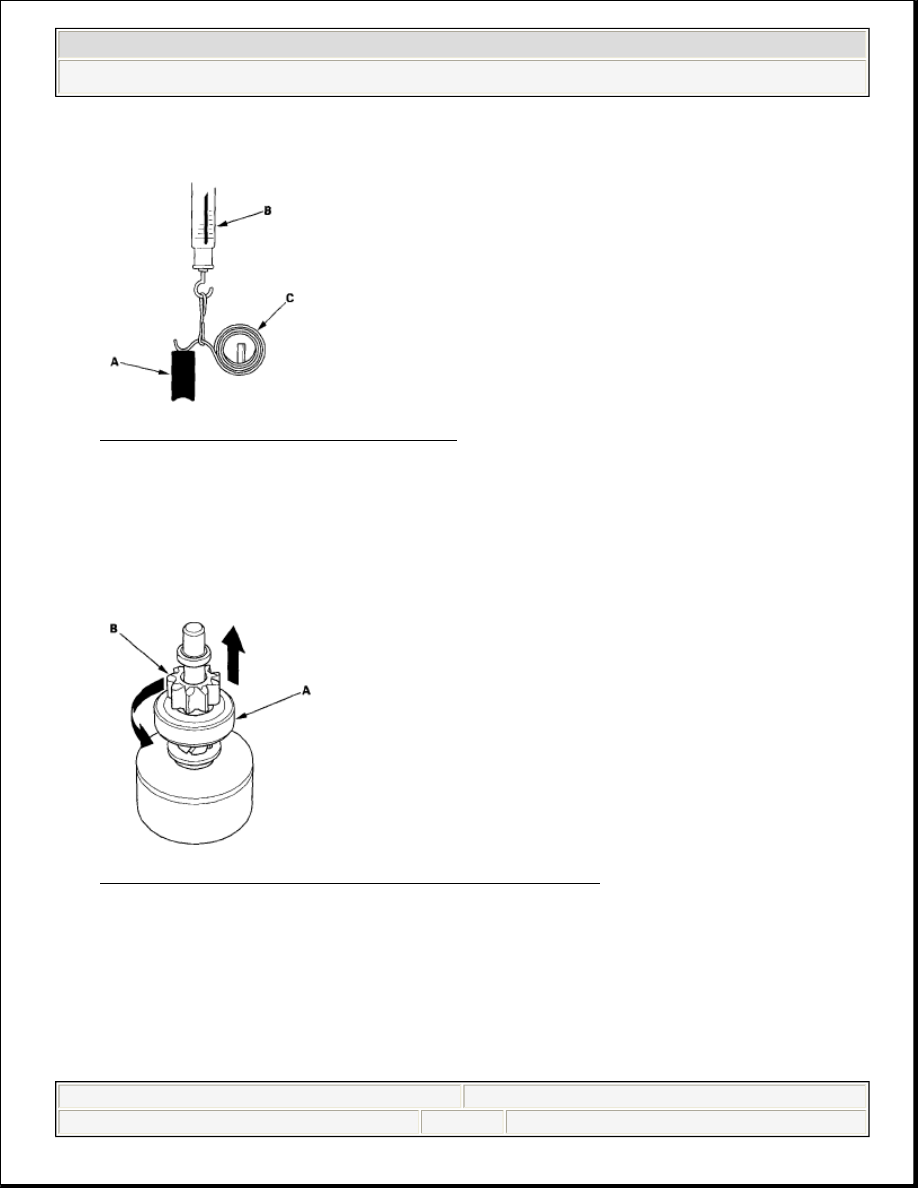

15. Insert the brush (A) into the brush holder, and bring the brush into contact with

the commutator, then attach a spring scale (B) to the spring (C). Measure the
spring tension at the moment the spring lifts off the brush.



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)



































Spring Tension: 13.7-17.7 N (1.40-1.80 kgf, 3.09-3.97 lbf)

Fig. 37: Measuring Spring Tension
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Overrunning Clutch Inspection

16. Slide the overrunning clutch (A) along the shaft. Replace it, if it does not slide

smoothly.

Fig. 38: Sliding Overrunning Clutch Along Shaft
Courtesy of AMERICAN HONDA MOTOR CO., INC.

17. Hold the drive gear (B), and turn the overrunning clutch in the direction shown

to make sure it turns freely. Also make sure the overrunning clutch locks in the
opposite direction.

18. If the starter drive gear is worn or damaged, replace the overrunning clutch

assembly; the gear is not available separately.
