Is there continuity?

YES - Check for loose terminals in the ABS modulator-control unit 25P
connector, clean terminal G202 and recheck. If necessary, substitute a known-
good ABS modulator-control unit: Except Si model (see REMOVAL -
EXCEPT SI MODEL ), Si model (see REMOVAL - SI MODEL ), and
retest.

NO - Repair open in the wire between the ABS modulator-control unit and
body ground (G202).

BRAKE SYSTEM INDICATOR DOES NOT GO OFF, AND NO DTCS ARE STORED

1. Release the parking brake.
2. Turn the ignition switch ON (II).
3. Check the brake system indicator for several seconds when the ignition switch

is turned ON (II).

Does the indicator come on then go off?

YES - Intermittent failure, the system is OK at this time. Check for loose
terminals between the gauge control module (tach) 36P connector and the ABS
modulator-control unit 25P connector. Refer to INTERMITTENT
FAILURES TROUBLESHOOTING .

NO - Go to step 4.

4. Check the BRAKE INDICATOR in the ABS DATA LIST with the HDS.

Does it indicate OFF?

YES - Go to step 5.

NO - Check for loose terminals in the ABS modulator-control unit 25P
connector. If necessary, substitute a known-good ABS modulator-control unit:
Except Si model (see REMOVAL - EXCEPT SI MODEL ), Si model (see
REMOVAL - SI MODEL ), and retest.



2008 Honda Civic GX

2006-08 BRAKES ABS System - Civic (All Except Hybrid)



































5. Turn the ignition switch to LOCK (0).
6. Check the brake fluid level in the master cylinder reservoir tank.

Is brake fluid level OK?

YES - Go to step 7.

NO - Do the brake pad inspection: Front (except Si model) (see
INSPECTION - EXCEPT SI MODEL ), front (Si model) (see
INSPECTION - SI MODEL ), rear (disc brake type) (see REAR BRAKE
PAD INSPECTION AND REPLACEMENT ), and add the brake fluid, then
go to step 1 and recheck.

7. Disconnect the brake fluid level switch 2P connector.
8. Turn the ignition switch ON (II).

Does the brake system indicator go off?

YES - Replace the brake fluid reservoir tank (brake fluid level switch is
included) (see MASTER CYLINDER INSPECTION ).

NO - Go to step 9.

9. Turn the ignition switch to LOCK (0).

10. Disconnect the gauge control module (tach) 36P connector.
11. Check for continuity between brake fluid level switch 2P connector terminal

No. 2 and body ground.



2008 Honda Civic GX

2006-08 BRAKES ABS System - Civic (All Except Hybrid)



































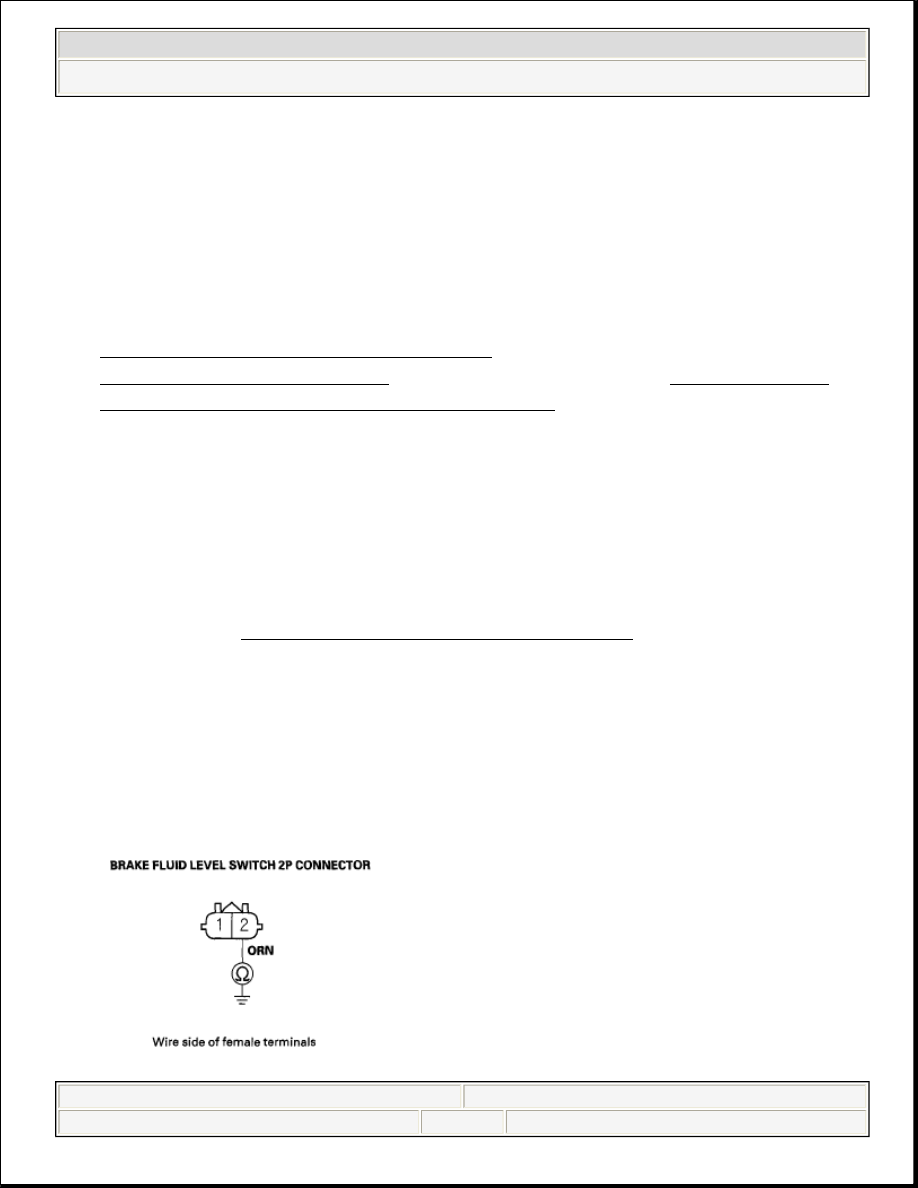

Fig. 33: Checking Continuity Between Brake Fluid Level Switch 2P
Connector Terminal No. 2 And Body Ground

Is there continuity?

YES - Repair short to body ground in the wire between the gauge control
module (tach) and the brake fluid level switch.

NO - Go to step 12.

12. Reconnect the gauge control module (tach) 36P connector.
13. Disconnect the parking brake switch IP connector.
14. Turn the ignition switch ON (II).

Does the brake system indicator go off?

YES - Replace the parking brake switch (see PARKING BRAKE CABLE
REPLACEMENT ).

NO - Go to step 15.

15. Turn the ignition switch to LOCK (0).
16. Disconnect the gauge control module (tach) 36P connector.
17. Check for continuity between parking brake switch 1P connector terminal No.

1 and body ground.

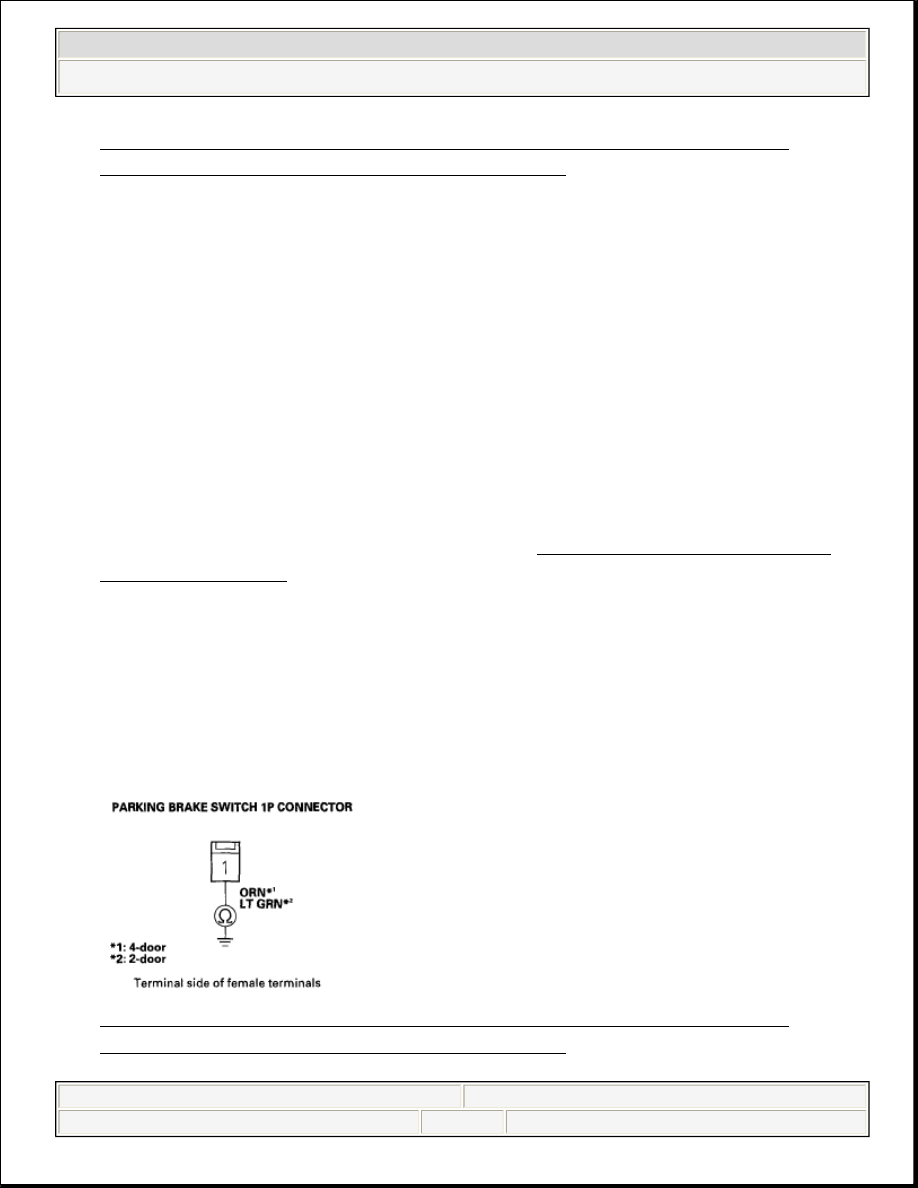

Fig. 34: Checking Continuity Between Brake Fluid Level Switch 2P
Connector Terminal No. 1 And Body Ground



2008 Honda Civic GX

2006-08 BRAKES ABS System - Civic (All Except Hybrid)



































Is there continuity?

YES - Repair short to body ground in the wire between the gauge control
module (tach) and the parking brake switch.

NO - Check for loose terminals in the gauge control module (tach) 36P
connector. If necessary, substitute a known-good gauge control module (tach),
then go to step 1 and recheck. If it is OK, replace the original gauge control
module (tach) (see TACHOMETER ).

ABS INDICATOR AND BRAKE SYSTEM INDICATOR DO NOT GO OFF AT THE SAME TIME

1. Release the parking brake.
2. Turn the ignition switch ON (II).
3. Check the ABS indicator and the brake system indicator for several seconds

when the ignition switch is turned ON (II).

Do the indicators come on then go off?

YES - Intermittent failure, the system is OK at this time. Check for loose
terminals between the gauge control module (tach) 36P connector and the ABS
modulator-control unit 25P connector. Refer to INTERMITTENT
FAILURES TROUBLESHOOTING .

NO - Go to step 4.

4. Turn the ignition switch to LOCK (0).
5. Short the SCS line with the HDS.
6. Disconnect ECM/PCM connector A (44P).
7. Disconnect the HDS from the data link connector (DLC).
8. Disconnect the gauge control module (tach) 36P connector.

NOTE:

Check for gauge DTCs with the HDS (see HOW TO CHECK
FOR DTCS WITH THE HONDA DIAGNOSTIC SYSTEM
(HDS) ). If gauge DTCs are stored, troubleshoot those DTCs
first.
