Honda Accord Electrical Troubleshooting Manual - part 3





+

6-7

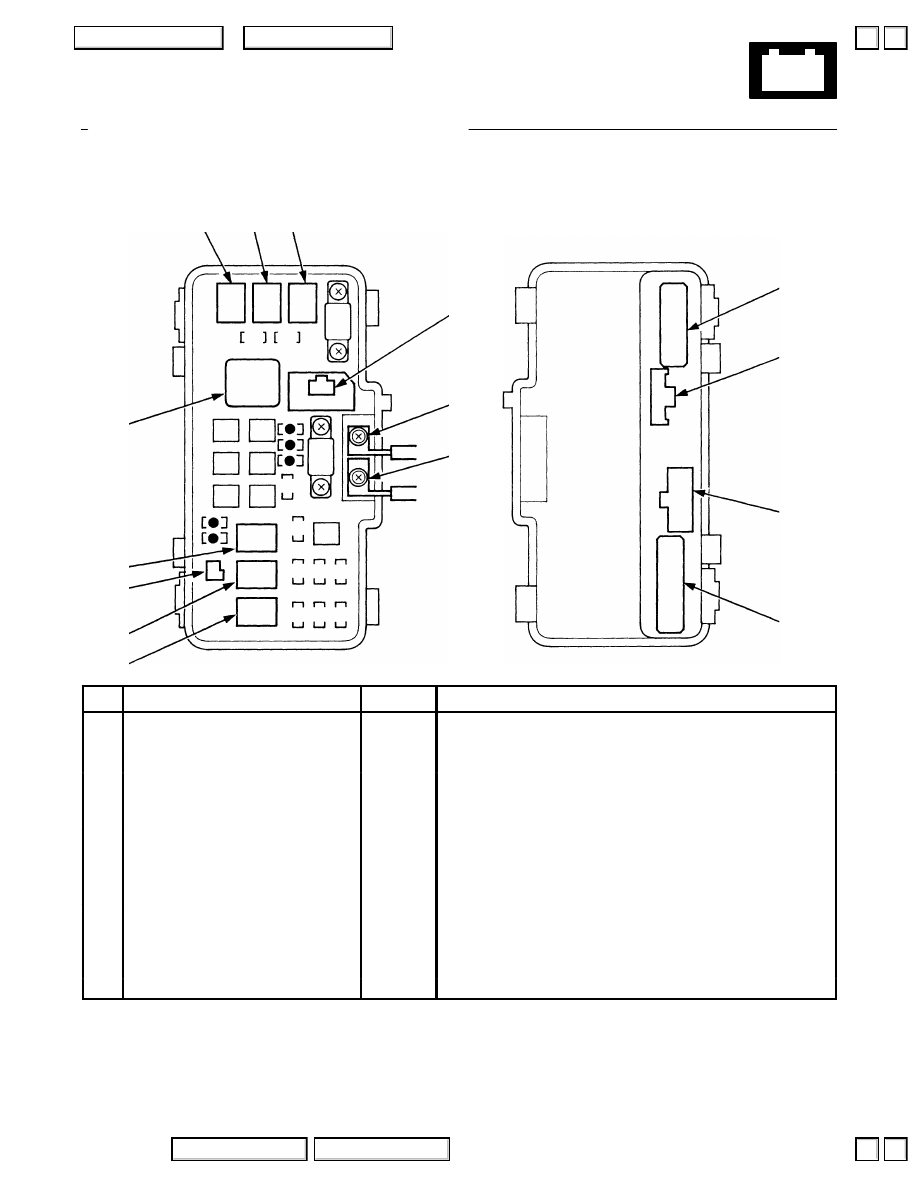

Under-hood Fuse/Relay Box

Connector-to-Fuse/Relay Box Index

1

2

3

4

5

6

11

10

9

8

7

15

14

13

12

53

56

52

55

51

54

42

58

59

41

43

46

49

44

47

50

45

48

57

Top View

Bottom View

Ref

Socket

Cavities

Connects to

1

Condenser fan relay

4

2

Radiator fan relay

4

3

A/C compressor clutch relay

4

4

ELD unit

3

5

T101

Engine wire harness

6

T1

Battery positive cable

7

Headlight relay 1

4

8

Headlight relay 2

4

9

Diode

2

Not used

10

Horn relay

4

11

Blower motor relay

4

12

D

16

Right-side engine compartment wire harness

13

C

3

Right-side engine compartment wire harness

14

B

7

Right-side engine compartment wire harness

15

A

18

Right-side engine compartment wire harness



Circuit Index

Circuit Index

Menu

Menu

s

t

s

t

6-8

Ground-to-Components Index

NOTE: All ground wires are BLK unless otherwise noted.

Ground

Page

Component or Circuit Grounded

G1

14-13

Battery, Transmission housing

G2

14-13

Engine block

G101 (L4)

14

and

14-1

DLC (BRN/BLK), EGR valve and EGR valve position sensor, IAC valve, Immobilizer
receiver unit (BRN/BLK), PCM or ECM (PG1 and PG2 are BLK; LG1 and LG2 are
BRN/BLK), PGM-FI main relay,  Radiator fan switch, Shift control solenoid valves B
and C, Transmission range switch, VSS (M/T), VTEC oil pressure switch (BRN/BLK)

Shielding between the PCM or ECM and these components (all have BRAIDED wires):
CKP/TDC sensor, Countershaft speed sensor (A/T), CYP sensor, Knock sensor (LX,
EX), Mainshaft speed sensor (A/T), Primary and secondary HO2S

G101

(’98-’99

V6)

14-2

and

14-3

DLC (BRN/BLK), EGR valve and EGR valve position sensor, IAC valve, Immobilizer
receiver unit (BRN/BLK), PCM (PG1, and PG2 are BLK; LG1 and LG2 are BRN/BLK),
PGM-FI main relay, Radiator fan switches A and B, Shift control solenoid valves B and C,
Transmission range switch, VTEC oil pressure switch (BRN/BLK)

Shielding between the PCM and these components (all have BRAIDED wires): CKP
sensor, Countershaft speed sensor, Mainshaft speed sensor, Primary and secondary
HO2S, TDC sensors (1 and 2)

G101

(’00-’02

V6),

G102

(’00-’02

V6)

14-4

and

14-5

ABS/TCS control unit (BRN/BLK), DLC (BRN/BLK), EGR valve and EGR valve
position sensor, IAC valve, Ignition coils, Immobilizer receiver unit (BRN/BLK), PCM
(PG1 and PG2 are BLK; LG1 and LG2 are BRN/BLK), PGM-FI main relay, Radiator
fan switches A and B, Shift control solenoid valves B and C, Transmission range
switch, VTEC oil pressure switch (BRN/BLK)

Shielding between the PCM and these components (all have BRAIDED wires): CKP
sensor, Countershaft speed sensor, Mainshaft speed sensor, Primary and secondary
HO2S, TDC sensors (1 and 2)

G201

14-6

A/C condenser fan motor, Hood switch (EX), Radiator fan motor, Right front parking
light, Right front turn signal/side marker light, Right headlight (low beam), Washer fluid
level sensor (V6 - Canada), Windshield washer motor (V6)

G202

14-6

ABS fail-safe relay, Blower motor relay, Cruise control actuator (V6), ELD unit, PSP
switch (V6), Seat heater relay (Canada EX),

G203

(V6)

14-13

ABS/TCS modulator unit (’01-’02 V6), ABS pump motor (All except ’01-’02 V6)

G204

(V6)

14-13

ABS control unit (2 wires) (All except ’01-’02 V6), ABS/TCS control unit (2 wires)
(’01-’02  V6)

G205

(V6)

14-13

ABS control unit (2 wires) (All except ’01-’02 V6)

G301

14-7

Left front parking light, Left front turn signal/side marker light, Left headlight (low
beam), Washer fluid level sensor (L4 - Canada), Windshield washer motor (L4)

G302

14-7

Brake fluid level switch, Cruise control actuator (L4 All except USA DX), Intermittent
wiper relay, PSP switch (L4), Seat heater relay (’01-’02 V6 Canada EX), Windshield
wiper motor

G303 (L4)

14-13

ABS pump motor

G304 (L4)

14-13

ABS control unit (2 wires)



Circuit Index

Circuit Index

Menu

Menu

s

t

s

t

+

6-9

Ground-to-Components Index

NOTE: All ground wires are BLK unless otherwise noted.

Ground

Page

Component or Circuit Grounded

G305 (L4)

14-13

ABS control unit (2 wires)

G401

14-8

and

14-9

Blower motor high relay (w/auto A/C), Blower power transistor (w/auto A/C), Climate
control unit (w/auto A/C), Clutch interlock switch (M/T), Clutch pedal position switch
(M/T w/cruise), Combination light switch (2 wires), DLC, Door multiplex control unit,
Driver’s door key cylinder switch, Driver’s door lock knob switch, Driver’s door lock
switch, Driver’s multiplex control unit, DRL control unit (Canada) (2 wires), Heater
control panel (w/manual A/C), Heater fan switch (w/manual A/C), Ignition key switch,
Radiator fan control module (V6), Turn signal/hazard relay, Windshield wiper/washer
switch

G501

14-10

Accessory power socket, Audio unit, Clock, Cruise control main switch (All except
’01-’02 V6), Cruise control/TCS switch (’01-’02 V6), Cruise control unit, Driver’s seat
heater switch (Canada EX), Front passenger’s seat belt switch (’00 Sedan), Front
passenger’s seat heater switch (Canada EX), Fuel gauge sending unit (’00-’02
Coupe), Fuel pump (’00-’02 Coupe), Gauge assembly, Glove box light, Moonroof close
relay, Moonroof open relay, Moonroof switch, OPDS unit (’00 Sedan with side air
bags), Park pin switch (A/T),

G502

14-13

Audio unit

G503

14-13

Driver’s multiplex control unit

G504

14-13

Passenger’s multiplex control unit

G551

14-11

Door multiplex control unit (2 wires),  Driver’s seat belt switch, Driver’s seat heater
(Canada EX), Driver’s window motor, High mount brake light, Left power mirror
defogger (Canada), Left rear door lock knob switch (EX), Power mirror switch, Power
seat adjustment switch (2 wires)

G552

14-13

Fuel gauge sending unit (All except ’00-’02 Coupe), Fuel pump

G581

14-12

Accessory power socket relay, Driver’s and front passenger’s vanity mirror lights, Front
passenger’s door key cylinder switch, Front passenger’s door lock knob switch (EX),
Front passenger’s door lock switch, Front passenger’s power seat adjustment switch
(’01-’02 EX V6), Front passenger’s seat belt switch (’00-’02 Coupe, ’01-’02 Sedan),
Front passenger’s seat heater (Canada EX), OPDS unit (Coupe with side airbags),
Passenger’s multiplex control unit, Power window relay, Right power mirror defogger
(Canada), Right rear door knob switch (Sedan EX), Spotlights

G601

(Coupe)

14-14

Brake light failure sensor, Latch switch (EX), Left and right back-up lights, Left and
right inner brake light/taillights, Left and right rear side marker lights, Left and right
taillight assemblies, License plate light, Trunk key cylinder switch (EX), Trunk latch
switch, Trunk opener actuator (EX), Trailer lighting connector

G601

(Sedan)

14-15

Brake light failure sensor, Latch switch (EX), Left and right back-up lights, Left and
right brake light/outer taillights, Left and right inner taillights, Left and right rear turn
signal lights, License plate light, Trunk key cylinder switch (EX), Trunk latch switch,
Trunk lid opener actuator (EX), Trailer lighting connector

G801

14-13

MES connector (’00-’02 models), SRS unit (2 BLK or GRN wires)



Circuit Index

Circuit Index

Menu

Menu

s

t

s

t

10

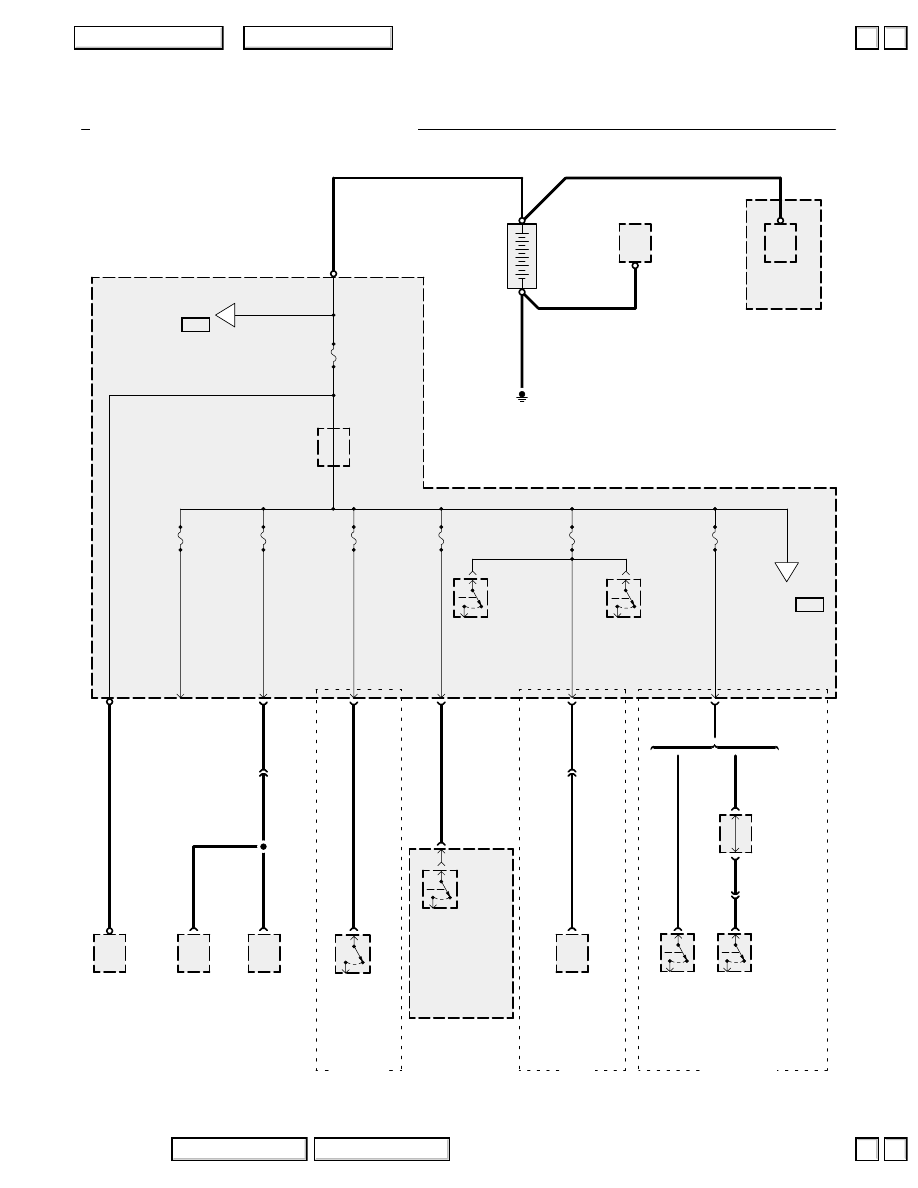

Power Distribution

(

**

1)
5

)

3

Fuses 41, 46, 52, 53, 58, and 59

+

Battery

Transmission

T3

PHOTO 23
PHOTO 50 (V6)

BLK

Starter
Solenoid

T2

Starter

page 21 (L4)
or 21-1 (V6)

PHOTO 22
PHOTO 50 (V6)

BLK

BLK/YEL

BLK/YEL

G1

PHOTO 40
PHOTO 58 (V6)

Radiator
Fan Control
Module

page 63-1

PHOTO 117

VIEW 28

D10

5

C203

120

WHT

WHT

Fuse 58

20A

Condenser
Fan Relay

page 63 (L4)
or 63-1 (V6)

A/C Compressor
Clutch Relay

page 60-2 (Man A/C)
or 60-4 (Climate
Control)

Seat
Heater
Relay

page 147-1

D2

Passenger’s
Under-dash
Fuse/Relay Box

PHOTO 91
VIEW 67

Rear
Window
Defogger
Relay

page 64
(Man A/C)
or 64-1
(Climate Control)

C3

WHT/

GRN

Fuse 53

40A

B

Fuse 59

20A

To B on
page 10-1.

Alternator

page 22 (L4)
or 22-1
(’98-’99 V6)
or 22-2
(’00-’02 V6)

PHOTO 12
PHOTO 55 (V6)

T102

BLK

or

WHT

A17

4

C201

120
VIEW 45

WHT/GRN

WHT/GRN

WHT/GRN

See page
10-3.

Fuse 42

50A

7

WHT/GRN

PGM-FI
Main
Relay

page
23 (L4) or
24 (V6)

PHOTO 99
VIEW 22

DLC

page 23-1
(L4)
or 24-1
(V6)

PHOTO 95
VIEW 47

T101

6

V6

ELD
Unit

Fuse 41

100A

A

T1

To A on
page 10-2.

Under-hood

Fuse/Relay Box

PHOTO 9

VIEW 68

D2

1

1

1

B3

BLU

TCS
Relay

page 44-7

PHOTO 9

Fuse 46

15A

Fuse 52

20A

Seat
Heater
Relay

page 147

PHOTO 9

Canada EX

’01-’02 V6

All except
’01-’02 V6

Passenger’s
Under-dash
Fuse/Relay
Box

PHOTO 91
VIEW 67

C2

I

13

(

*

8)

16

)

1

)

’01-’02 V6

WHT/

GRN

WHT/GRN

WHT/GRN

7

C302

PHOTO 98
VIEW 46

WHT/GRN

*

= Non-SAE terminal number

used in Service Manual.

**

= ’01-’02 L4
