623

Устранение неисправностей в пу

ти

 Предохранители

 Расположение предохранителей

Защищаемая цепь

Номи-

нальный

ток, А

27

HTD STRG WHEEL (Обогреватель

рулевого колеса)

(10 A)

28

HORN (Звуковой сигнал)

10 A

29

RADIO (Аудиосистема)

(20 A)

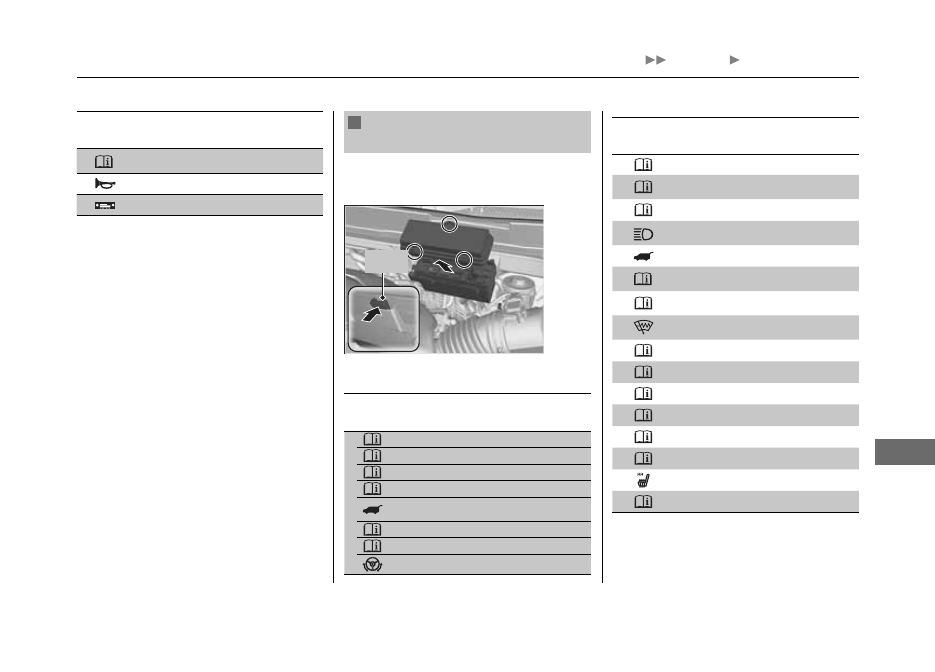

   Блок предохранителей

в моторном отсеке, тип В

Блок предохранителей расположен рядом с бачком
главного тормозного цилиндра. Чтобы открыть крышку,
нажмите на лапки фиксаторов.

Защищаемые электрические цепи



и номинальные значения тока предохранителей

Защищаемая цепь

Номи-

нальный

ток, А

1

ST CUT1

(40 A)

4WD (Полноприводная трансмиссия)

(20 A)

IG MAIN (Зажигание, главный)

30 A

IG MAIN2 (Зажигание, главный 2)

30 A

PTG MTR (Электропривод двери

багажного отделения)

(40 A)

F/B MAIN2

60 A

F/B MAIN

60 A

EPS (Электрический рулевой усилитель)

60 A

Защищаемая цепь

Номи-

нальный

ток, А

2

TRL MAIN (Прицеп, главный)

(30 A)

3

TRL E-BRAKE (Электрический

тормоз прицепа)

(20 A)

4

BMS

7,5 A

5

H/L HI MAIN (Фары дальнего света,

главный)

20 A

6

PTG CLOSER

(20 A)

7

CTR ACC SOCKET (Электрическая

розетка)

20 A

8

RR ACC SOCKET (Задняя электри-

ческая розетка)

(20 A)

9

FR DE-ICE (Обогреватель ветрового

стекла)

(15 A)

10

ACC/IG2_MAIN

10 A

11

TRL CHARGE

(20 A)

12

IDLE STOP ST CUT

(30 A)

13

IDLE STOP

(30 A)

14

IDLE STOP

(30 A)

15

TCU/SBW

(15 A)

16

Обогреватель заднего сиденья

(20 A)

17

STRLD

7,5 A

Лапка
фиксатора

Продолжение следует

Устранение неисправностей в пу

ти

624

 Предохранители

 Расположение предохранителей



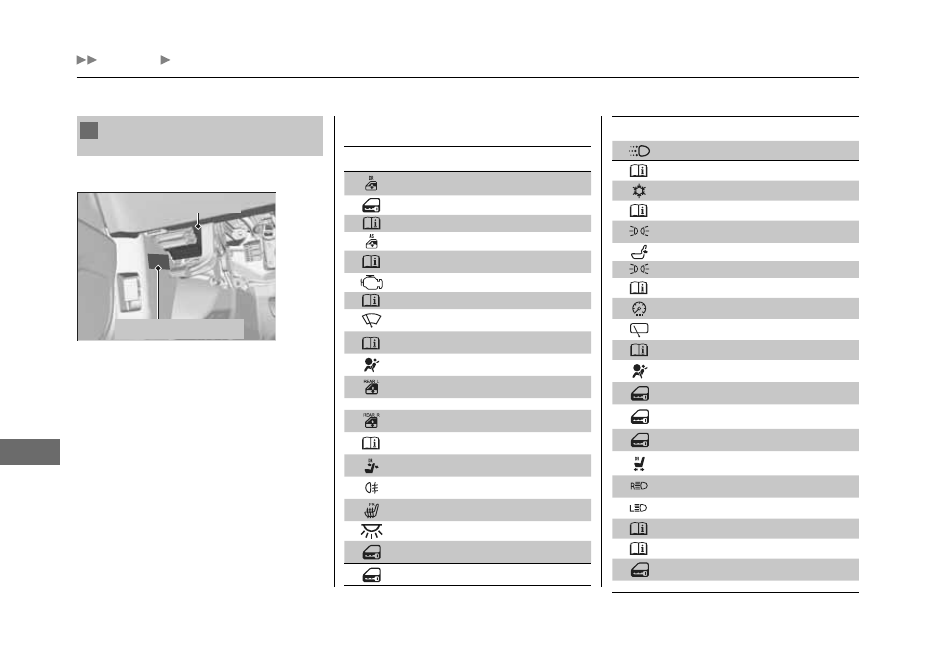

  Блок предохранителей

в пассажирском салоне

Блок предохранителей расположен под панелью при-
боров.

Расположение и назначение предохранителей приведено
на табличке, наклеенной на боковой панели.
Определите расположение нужного предохранителя по
его номеру с помощью схемы на табличке.

Защищаемые электрические цепи



и номинальные значения тока предохранителей

Защищаемая цепь

Номиналь-

ный ток, А

1

DR P/W (Электрические стекло-

подъемники)

20 A

2

DOOR LOCK (Центральный замок)

20 A

3

SMART

7,5 A

4

AS P/W

20 A

5

FR ACC SOCKET (Передняя электриче-

ская розетка)

20 A

6

FUEL PUMP (Топливный насос)

20 A

7

ACG

15 A

8

FRONT WIPER (Очиститель

ветрового стекла)

7,5 A

9

ABS/VSA (Антиблокировочная система/

Система динамической стабилизации)

7,5 A

10

SRS (Дополнительная удерживаю-

щая система)

10 A

11

REAR LEFT P/W (Электрический сте-

клоподъемник задней левой двери)

20 A

12 —

—

—

13

REAR RIGHT P/W (Электрический сте-

клоподъемник задней правой двери)

20 A

14

FUEL LID (Крышка заправочной

горловины)

20 A

15

DR P/SEAT (REC) (Регулировка на-

клона спинки сиденья водителя)

(20 A)

16

REAR FOG (Задний противотуман-

ный фонарь)

(7,5 A)

17

FR SEAT HEATER (Обогреватель

переднего сиденья)

(20 A)

18

INTR LT (Плафон внутреннего освещения)

7,5 A

19

DR REAR DOOR UNLOCK (Отпирание

левой задней двери)

10 A

20

AS SIDE DOOR UNLOCK (Отпирание

боковой двери)

10 A

Защищаемая цепь

Номиналь-

ный ток, А

21

DRL (Дневные ходовые огни)

7,5 A

22

KEY LOCK

7,5 A

23

А/С (Кондиционер воздуха)

7,5 A

24

IG1a FEED BACK

7,5 A

25

INST PANEL LIGHTS (Подсветка

панели управления)

7,5 A

26

LUMBAR SUPPORT (Поясничная опора)

(10 A)

27

PARKING LIGHTS (Стояночное освещение)

7,5 A

28

OPTION

10 A

29

METER (Панель приборов)

7,5 A

30

REAR WIPER (Очиститель заднего стекла)

10 A

31

MISS SOL

7,5 A

32

SRS (Дополнительная удерживаю-

щая система)

7,5 A

33

AS SIDE DOOR LOCK (Запирание

боковой двери)

10 A

34

DR DOOR LOCK (Запирание двери

водителя)

10 A

35

DR DOOR UNLOCK (Отпирание двери

водителя)

10 A

36

AS P/SEAT (SLIDE) (Регулировка продоль-

ного положения сиденья водителя)

(20 A)

37

RIGHT H/L HI (Правая фара дальнего

света)

10 A

38

LEFT H/L HI (Левая фара дальнего света)

10 A

39

IG1b FEED BACK

7,5 A

40

ACC

7,5 A

41

DR REAR DOOR LOCK (Запирание

левой задней двери)

10 A

42 —

—

—

* Для некоторых вариантов исполнения автомобиля

Блок предохранителей

Табличка со схемой расположения
предохранителей

625

Устранение неисправностей в пу

ти

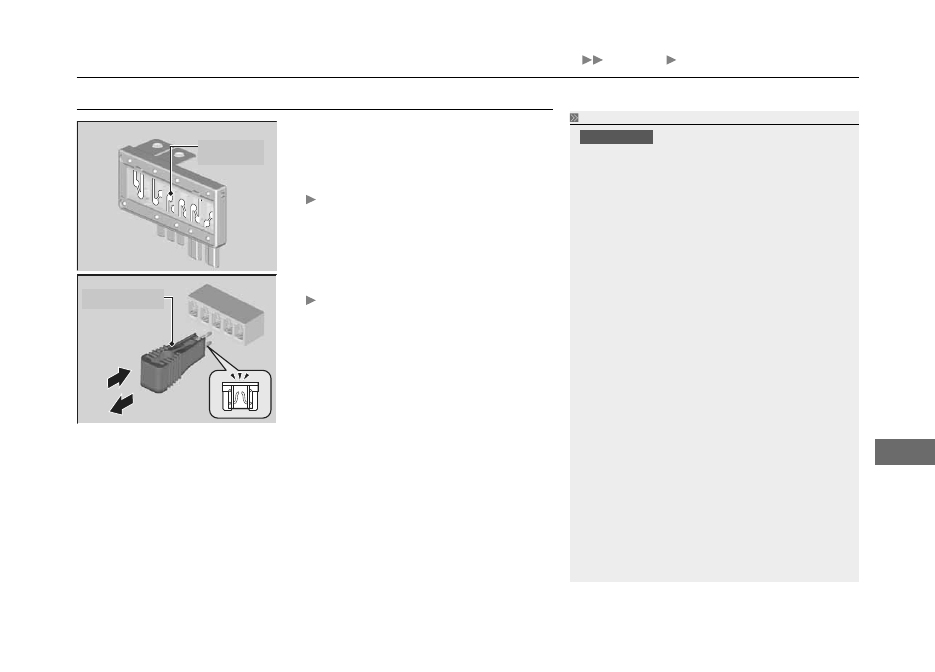

1.  Выключите зажигание VEHICLE OFF (LOCK). Выключите

фары и все вспомогательные потребители электроэнер-
гии.

2.  Снимите крышку блока предохранителей.
3.  Проверьте исправность большого предохранителя в

моторном отсеке.

  Если предохранитель перегорел, то отверните винт

с помощью крестовой отвертки (Philips) и замените
предохранитель новым.

4.  Проверьте исправность малых предохранителей в мотор-

ном отсеке и салоне автомобиля.

  При обнаружении перегоревшего предохранителя

извлеките его с помощью пинцета и замените новым.

 Предохранители

 Проверка исправности и замена предохранителей

Перегоревший
предохранитель

Проверка исправности и замена предохранителей

Комбинированный
предохранитель

Пинцет для извлече-
ния предохранителей

 Проверка исправности и замена предохранителей

ПРИМЕЧАНИЕ

Замена перегоревшего предохранителя новым предохранителем,
рассчитанным на больший ток, значительно увеличивает вероятность
выхода из строя системы электрооборудования автомобиля.

Замените перегоревший предохранитель запасным предохранителем
с таким же значением номинального тока.
Проверьте номинальное значение силы тока предохранителя
по таблицам на стр. 622 -  624.

В правом блоке предохранителей в моторном отсеке находится
пинцет для извлечения предохранителей.

Устранение неисправностей в пу

ти

626

В случае необходимости эвакуации автомобиля обратитесь в специализированную службу эвакуации автомо-
билей.

Все автомобили

Перевозка неисправного автомобиля на грузовой платформе эвакуатора



В этом случае автомобиль устанавливается всеми четырьмя колесами на платформе автомобиля-эвакуатора.
Этот способ является наилучшим для вашего автомобиля.

Неполноприводные автомобили (2WD)

Буксировка неисправного автомобиля методом частичной погрузки



Буксируемый автомобиль устанавливается двумя передними колесами на подъемные кронштейны, которыми
оборудован тягач. Задние колеса опираются на поверхность дороги. Этот способ буксировки допустим
для вашего автомобиля.

Эвакуация неисправного автомобиля

 Эвакуация неисправного автомобиля

ПРИМЕЧАНИЕ

Попытка приподнять или буксировать автомобиль за передний или
задний бампер может привести к повреждению автомобиля. Бампе-
ры не рассчитаны на подобные нагрузки.
