179

Системы, повышающие уровень комфорта

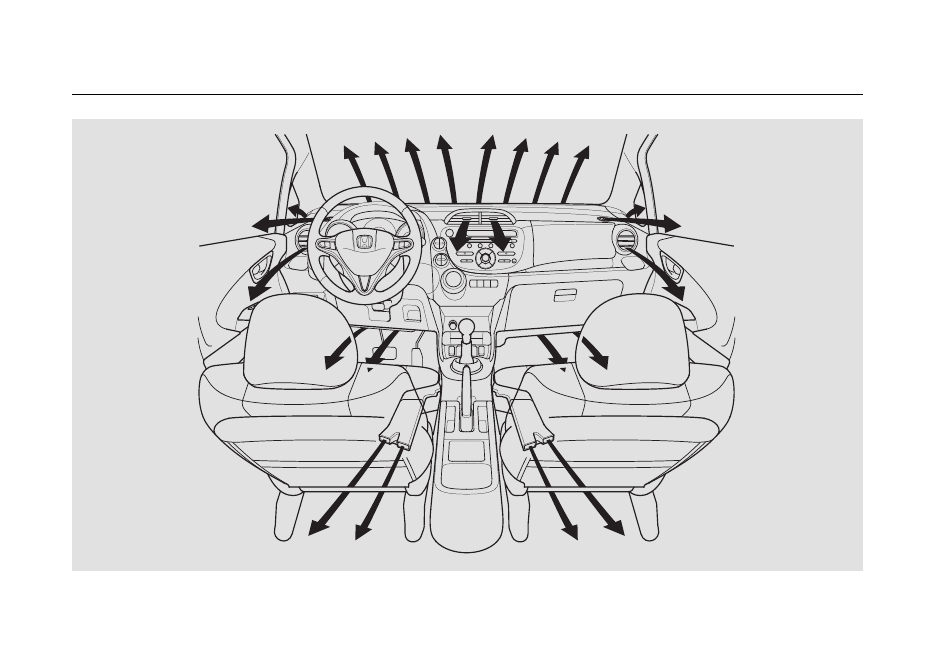

Вентиляционные решетки

180

Системы, повышающие уровень комфорта

Система отопления и кондиционирования

При правильном использовании системы
отопления и вентиляции автомобиля в его
салоне создается комфортный микрокли-
мат, и исключается конденсация влаги на
стеклах, ухудшающая видимость.

Для того чтобы система кондиционирова-
ния могла нагревать или охлаждать воздух,
двигатель должен работать.

Прочтите страницы, на которых при-
ведено описание системы отопления и
кондиционирования, установленной на
вашем автомобиле:

•  На стр. 181 –185 приведены

рекомендации по управлению
отопителем и кондиционером воздуха.

•  На стр. 186 –190 приведены

рекомендации по управлению
автоматической системой климат-
контроля.

Панель управления отопителем и кондиционером воздуха

Панель управления автоматической системой климат-контроля

181

Системы, повышающие уровень комфорта

Отопитель и кондиционер воздуха

Регулятор частоты вращения вентилятора
Для увеличения частоты вращения венти-
лятора и подачи воздуха поверните регуля-
тор по часовой стрелке. Для уменьшения
частоты вращения вентилятора и подачи
воздуха поверните регулятор против часо-
вой стрелки.

Регулятор температуры воздуха
Вращение регулятора по часовой стрелке
приводит к увеличению температуры воз-
духа, поступающего в салон автомобиля.

Выключатель кондиционера (A/C)
(для некоторых вариантов исполнения
автомобиля)
Выключатель предназначен для включе-
ния и выключения кондиционера. При
включенном кондиционере горит индика-
тор, встроенный в выключатель А/С.

Выключатель обогрева заднего стекла

Этот выключатель предназначен для
включения и выключения электрического
обогревателя заднего стекла (см. стр. 128).

На некоторых вариантах исполнения
автомобиля при включении обогревателя
заднего стекла одновременно выключают-
ся электрические обогреватели наружных
зеркал заднего вида.

РЕГУЛЯТОР ЧАСТОТЫ ВРАЩЕНИЯ ВЕНТИЛЯТОРА

РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА

ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРООБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА*

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ
ВЕНТИЛЯЦИИ
САЛОНА

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА (A/C)*

ВЫКЛЮЧАТЕЛЬ РЕЖИМА
РЕЦИРКУЛЯЦИИ ВОЗДУХА
В САЛОНЕ

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВА
ЗАДНЕГО СТЕКЛА И
НАРУЖНЫХ ЗЕРКАЛ
ЗАДНЕГО ВИДА*

*: Для некоторых версий автомобиля

182

Системы, повышающие уровень комфорта

Выключатель режима рециркуляции
воздуха в салоне
Если индикатор режима рециркуляции
включен, то воздух циркулирует в салоне
автомобиля по замкнутому циклу. Если
индикатор режима рециркуляции вы-
ключен, то в салон автомобиля поступает
наружный воздух.

Наружный воздух поступает в систему
вентиляции и кондиционирования через
воздухозаборную решетку, располо-
женную у основания ветрового стекла.
Периодически очищайте отверстия возду-
хозаборной решетки от листьев и мусора.

В большинстве случаев предпочтитель-
но, чтобы в салоне поступал наружный
воздух. Длительное включение режима
рециркуляции воздуха, особенно при не-
работающем кондиционере, приводит к
конденсации влаги на стеклах.

Поэтому рекомендуется включать режим
рециркуляции для предотвращения попа-
дания в салон дыма или пыли. Как только
необходимость в этом необходимость от-
падет, следует выключить режим рецирку-
ляции воздуха в салоне.

Переключатель режимов вентиляции
салона
Переключатель позволяет выбрать один
из режимов вентиляции салона, отличаю-
щихся распределением поступающего
воздуха. Независимо от выбранного ре-
жима некоторое количество воздуха будет
поступать в салон через боковые вентиля-
ционные решетки в панели управления.

 Воздух поступает в салон через

центральные и боковые вентиляционные
решетки в панели управления.

 Воздух поступает в салон через

центральные и боковые вентиляционные
решетки панели управления, а также через
нижние вентиляционные отверстия.

 Воздух поступает через нижние

вентиляционные отверстия.

Отопитель и кондиционер воздуха
