Hafei Lobo. Service Manual - part 8

HAFEI

LOBO

1

CUBIERTA VOLANTE - REEMPLAZAR

5810100

0.4

EJE Y/O BUJE, BIFURCACIÓN DEL EMBRAGUE - REEMPLAZAR
Inc.:  REEMPLAZAR EL COJINETE DEL LANZAMIENTO DEL EMBRAGUE
ÉL NEC Y ACOPLAMIENTO

RODAMIENTO EMBRAGUE - REEMPLAZAR
Inc.:  EL CAMBIADOR DE R&R Y AJUSTA EL ACOPLAMIENTO

5

MONTAJE Y/O PASADOR BOLA, EMBRAGUE - REEMPLAZAR

5810900

3.7

DISCO Y/O PRENSA DEL EMBRAGUE - REEMPLAZAR
 Inc.:  EL CAMBIADOR DE R&R, SUBSTITUYE EL COJINETE DEL
LANZAMIENTO Y EL ACOPLAMIENTO

7

SWITCH, LÁMPARA DE RESERVA - REEMPLAZAR

5811300

0.2

8

EMPAQUE Y/O CUBIERTA - REEMPLAZAR

5811500

0.4

9

GUIA, RODAMIENTO EMBRAGUE - REEMPLAZAR

5811700

3.7

CAMBIOS MANUAL

IR A 5C

CAMBIOS

IR A 5

INICIO

INICIO

4

6

5811100

CODIGO

OPERACIÓN

2

ENGRANAJE Y/O RETEN,  VELOCÍMETRO - REEMPLAZAR

3

5810500

5810300

5C- 3

PIEZAS DEL EMBRAGUE

EMBRAGUE - PIEZAS DEL EMBRAGUE (581)

No

DESCRIPCIÓN DE LA OPERACIÓN

3.5

0.3

3.7

3.3

5810700

HAFEI

LOBO

1

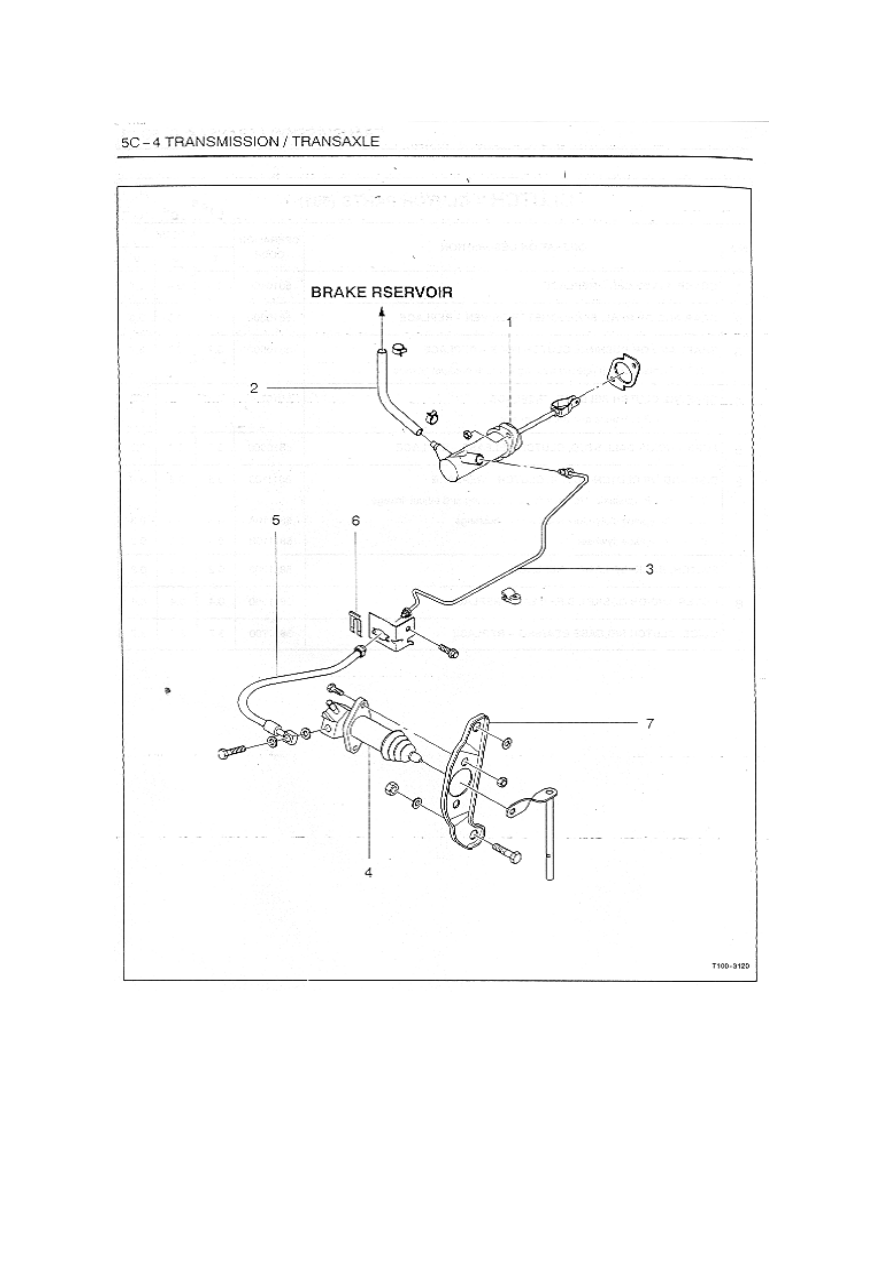

CILINDRO MAESTRO, EMBRAGUE - REEMPLAZAR

5820100

0.7

2

MANGUERA, DEPOSITO EMBRAGUE - REEMPLAZAR

5820300

0.4

3

TUBO, EMBRAGUE - REEMPLAZAR

5820500

0.5

4

CILINDRO HIDRAULICO - REEMPLAZAR

5820700

0.5

SISTEMA EMBRAGUE HIDRAULICO - PURGAR

5820900

0.3

5

MANGUERA, EMBRAGUE HIDRAULICO - REEMPLAZAR

5821300

0.5

6

HORQUILLA - REEMPLAZAR

5821500

0.2

7

SOPORTE, CILINDRO - REEEMPLAZAR

5821700

0.5

CAMBIOS MANUAL

IR A 5C

CAMBIOS

IR A 5

INICIO

INICIO

HIDRAULICO EMBRAGUE

5C – 5

EMBRAGUE - HIDRAULICO EMBRAGUE (582)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

HAFEI

LOBO

1

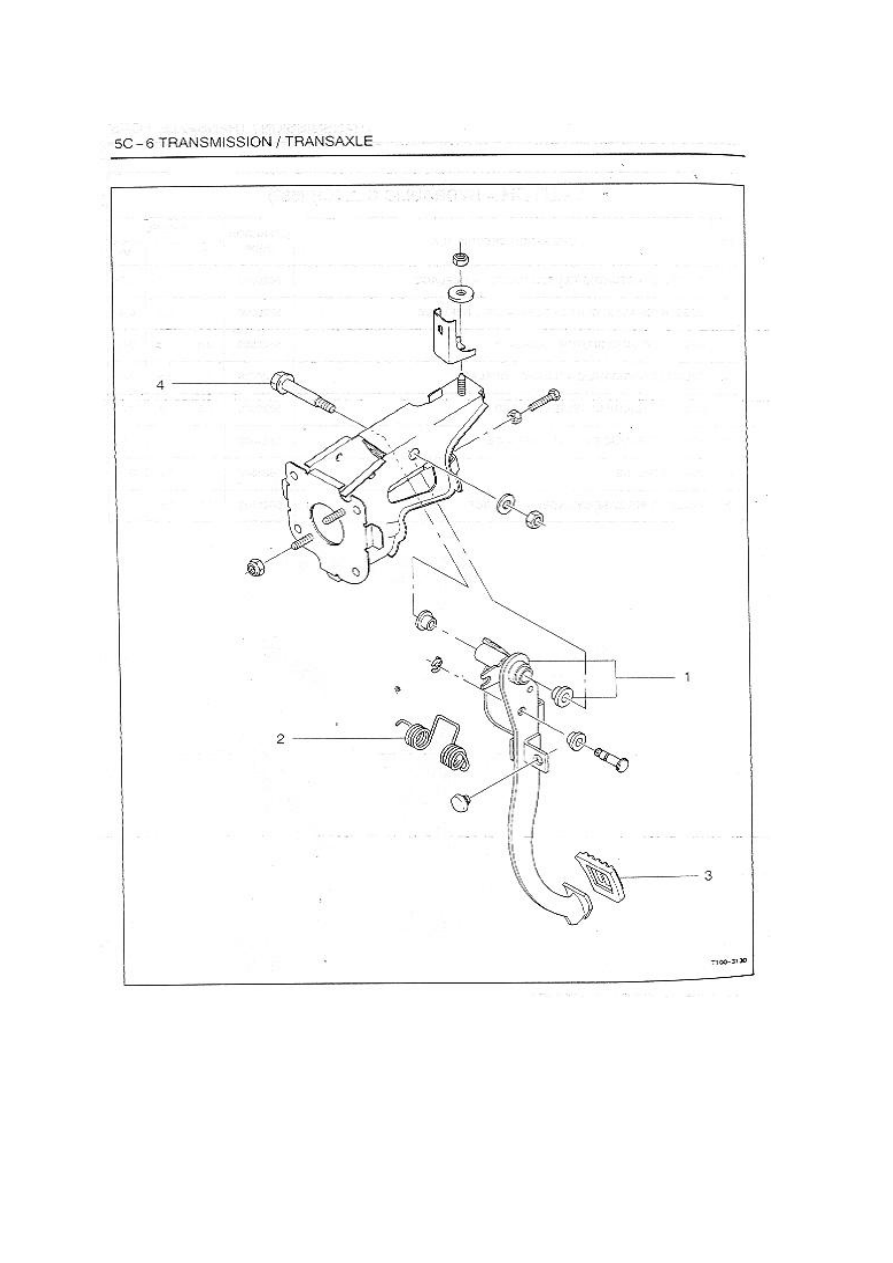

PEDAL, EJE Y/O BUJE, EMBRAGUE - REEMPLAZAR

5830100

0.3

2

RESORTE, VUELTA DEL PEDAL DEL EMBRAGUE - REEMPLAZAR

5830300

0.3

3

CUBIERTA, PLACA DEL PEDAL - REEMPLAZAR

5830700

0.2

4

EJE, PEDAL DEL EMBRAGUE

5831100

0.3

CAMBIOS MANUAL

IR A 5C

CAMBIOS

IR A 5

INICIO

INICIO

EMBRAGUE - PEDAL DEL EMBRAGUE  (583)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

5C - 7

PEDAL DEL EMBRAGUE

6A

CAJA DIRECCION HIDRAULICA

IR A 6A

6D

CAJA MANUAL

IR A 6D

6E

TIMON Y COLUMNA

IR A 6E

6A-3

CAJA DE DIRECCION HIDRAULICA

IR A 6A-3

6A-5

MANGUERA, BOMBA Y DEPOSITO

IR A 6A-5

6

DIRECCION

6A

CAJA DE DIRECCION HIDRAULICA

HAFEI

LOBO

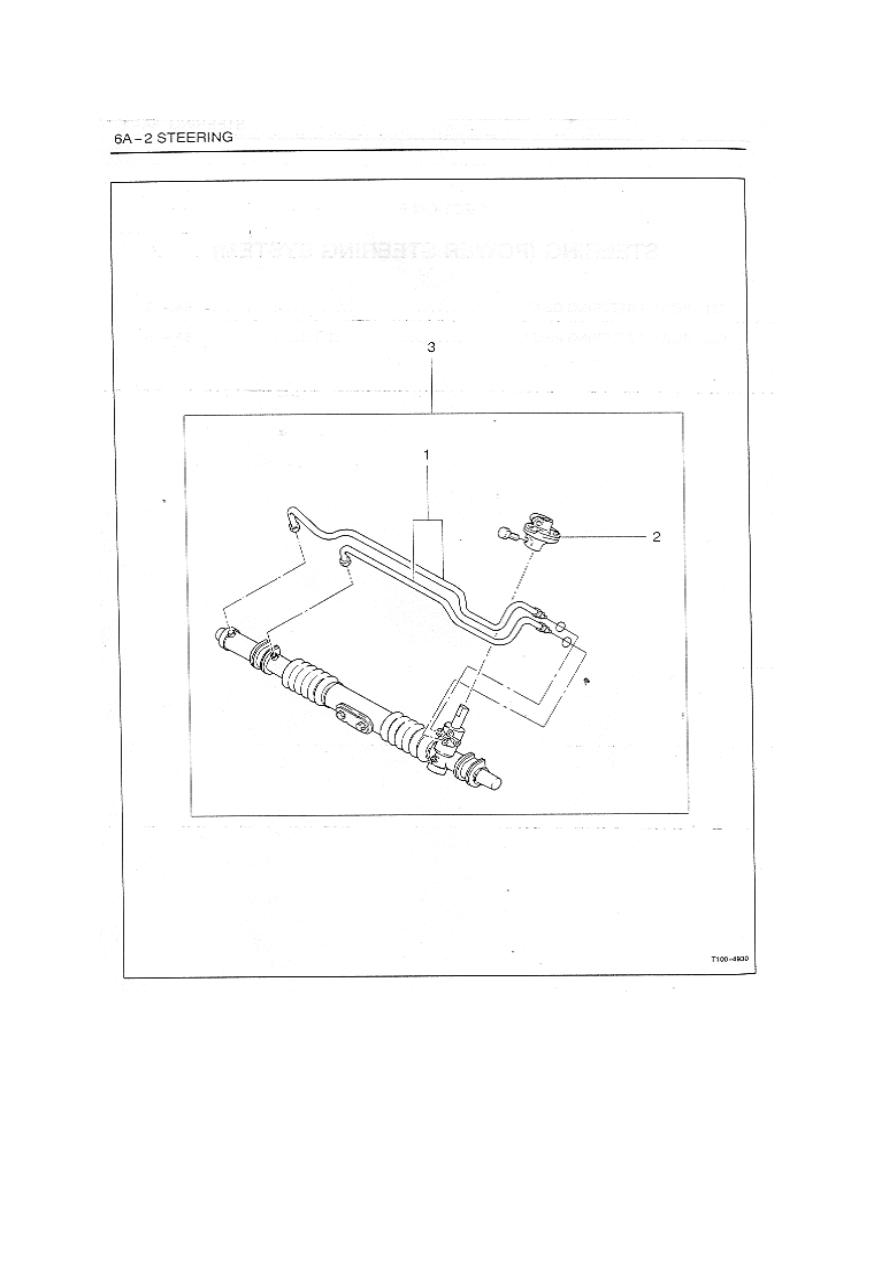

TUBERIA,BOMBA CAJA DE DIRECCION HIDRULICA - REEMPLAZAR

DERECHA

6210100

0.6

IZQUIERDA

6210200

0.6

AMBAS

6210300

0.6

ACOPLAMIENTO FLEXIBLE, DIRECCION - REEMPLAZAR

6210500

1.4

A - INCLUYENDO AIR BAG

621050A

0.1

CAJA DIRECCION HIDRAULICA ENSAMBLE - REEMPLAZAR

AJUSTE

6210700

0.4

REEMPLAZAR

6210800

1.7

CAJA DE DIRECCION

IR A 6A

DIRECCION

IR A 6

INICIO

INICIO

6A-3

CAJA DE DIRECCION HIDRAULICA

SISTEMA DE MANEJO DE  ENERGÍA – CAJA DIRECCION (621)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

2

3

1

HAFEI

LOBO

1

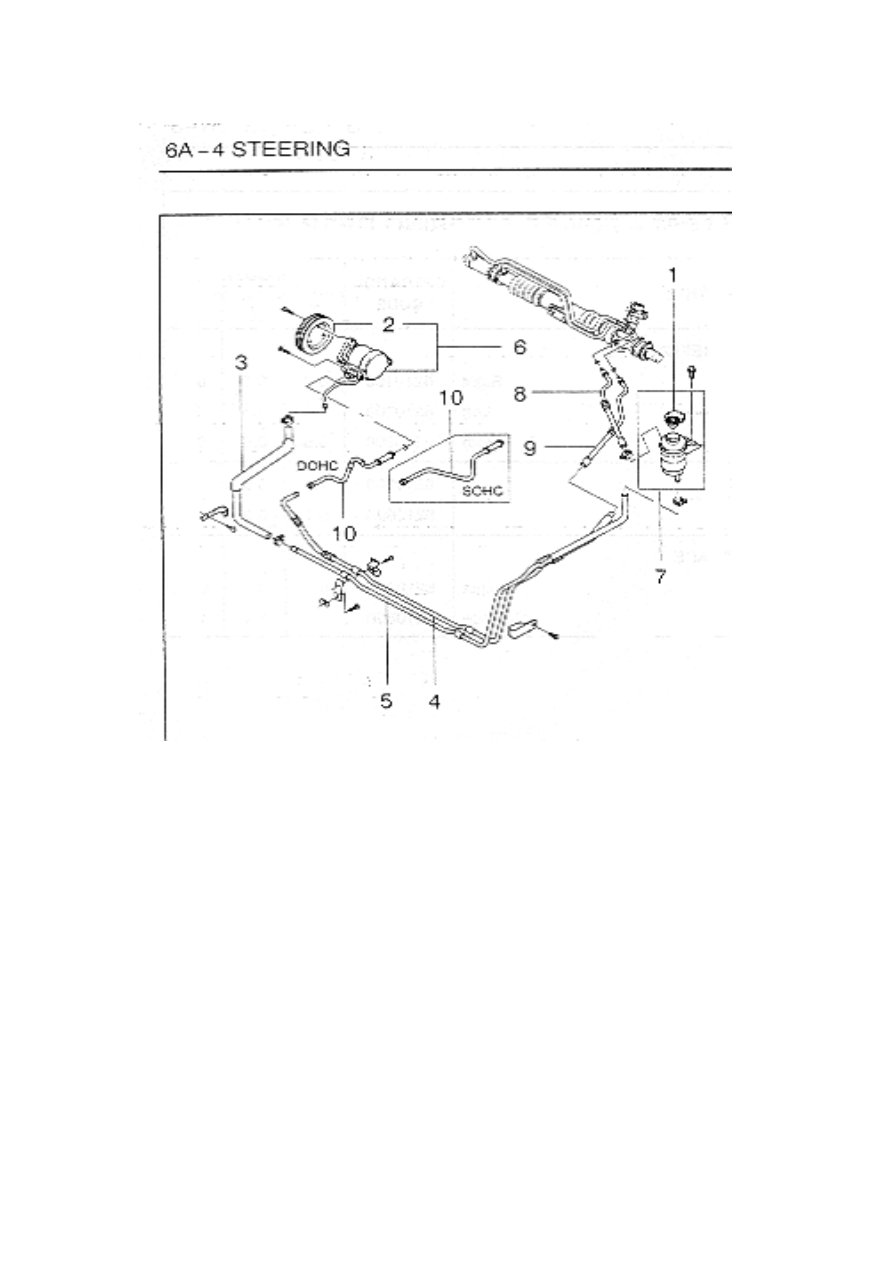

TAPA,  DEPÓSITO DE BOMBA DEL DIRECCION - REEMPLAZAR

6230100

0.2

2

POLEA BOMBA - REEMPLAZAR

6230300

0.9

3

MANGUERA – REEMPLAZAR

6230500

0.5

4

TUBOS PRESION - REEMPLAZAR

6230900

0.7

5

TUBOS RETORNO- REEMPLAZAR

6231500

0.6

6

BOMBA, DIRECCION HIDRAULICA - REEMPLAZAR

6231700

2.2

7

DEPÓSITO Y SENSOR PS - REEMPLAZAR

6232100

0.6

8

MANGUERA CAJA, RETORNO – REEMPLAZAR

6232300

0.5

9

TUBOS CAJA, ALTA PRESIÓN - REEMPLAZAR

6232500

0.5

10

TUBOS BOMBA, ALTA PRESIÓN - REEMPLAZAR

6232700

0.4

CAJA DE DIRECCION

IR A 6A

DIRECCION

IR A 6

INICIO

INICIO

CODIGO

OPERACIÓN

MANGUERA, BOMBA Y DEPOSITO

No

DESCRIPCIÓN DE LA OPERACIÓN

6A-5

DIRECCION - MANGUERAS (623)

6D - 3

PIEZAS DE CAJA DE DIRECCIÓN

IR A 6D-3

HAFEI

LOBO

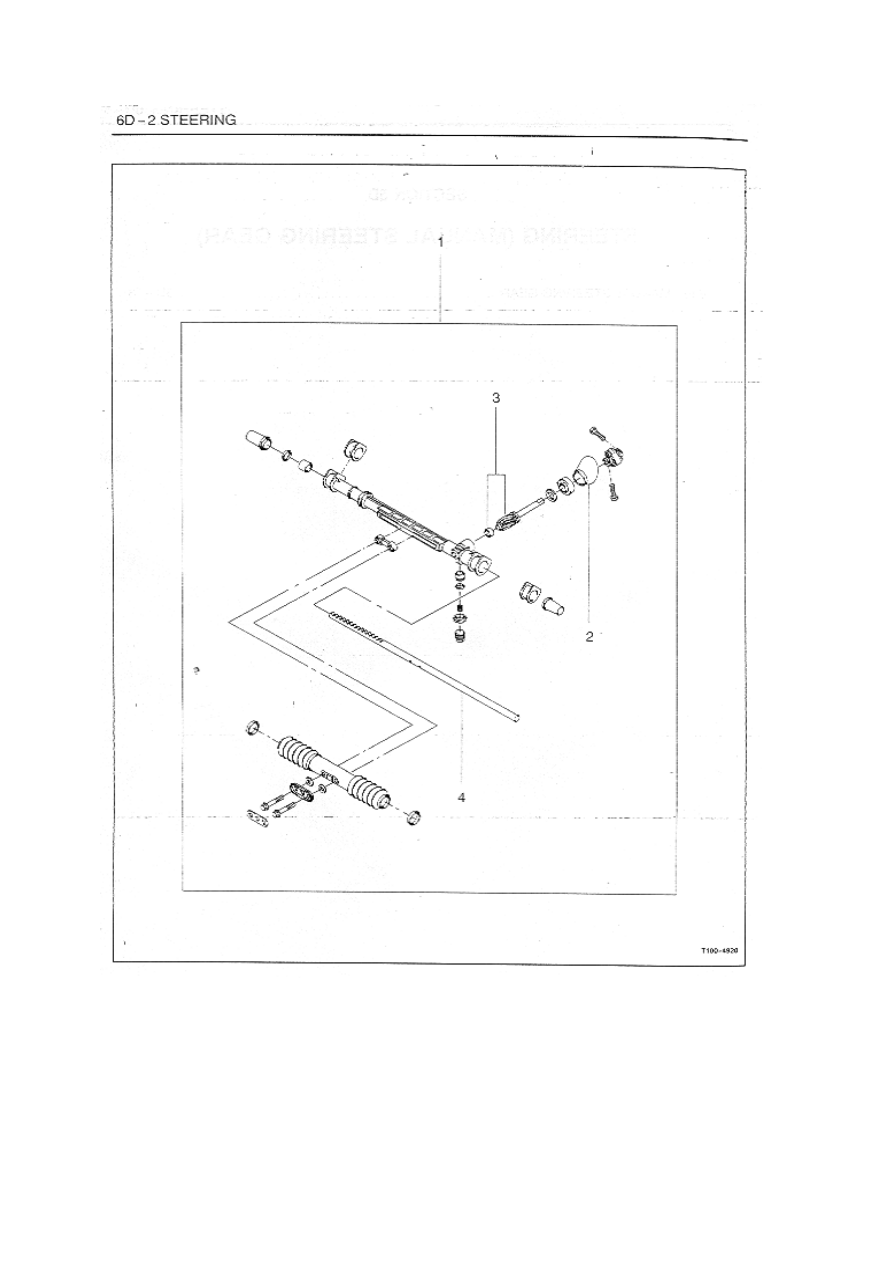

CAJA DIRECCION MANUAL ENSAMBLE

REEMPLAZAR

6350100

1.0

REEMPLAZAR Y REINSTALAR

6350200

1.0

2

SELLO, ACOPLAMIENTO DIRECCION - REEMPLAZAR

6350400

1.4

3

PIÑÓN, DIRECCION - REEMPLAZAR

6350500

1.5

4

CREMALLERA, DIRECCION - REEMPLAZAR

6350700

2.2

CAJA DIRECCIÓN MANUAL

IR A 6D

DIRECCION

IR A 6

INICIO

INICIO

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

6D

CAJA DIRECCIÓN MANUAL

MANUAL ENGRANAJE DE MANEJO – PIEZAS CAJA DIRECCION (635)

6D - 3

PIEZAS DE CAJA DE DIRECCIÓN

No

6E - 3

TIMON DIRECION

IR A 6E-3

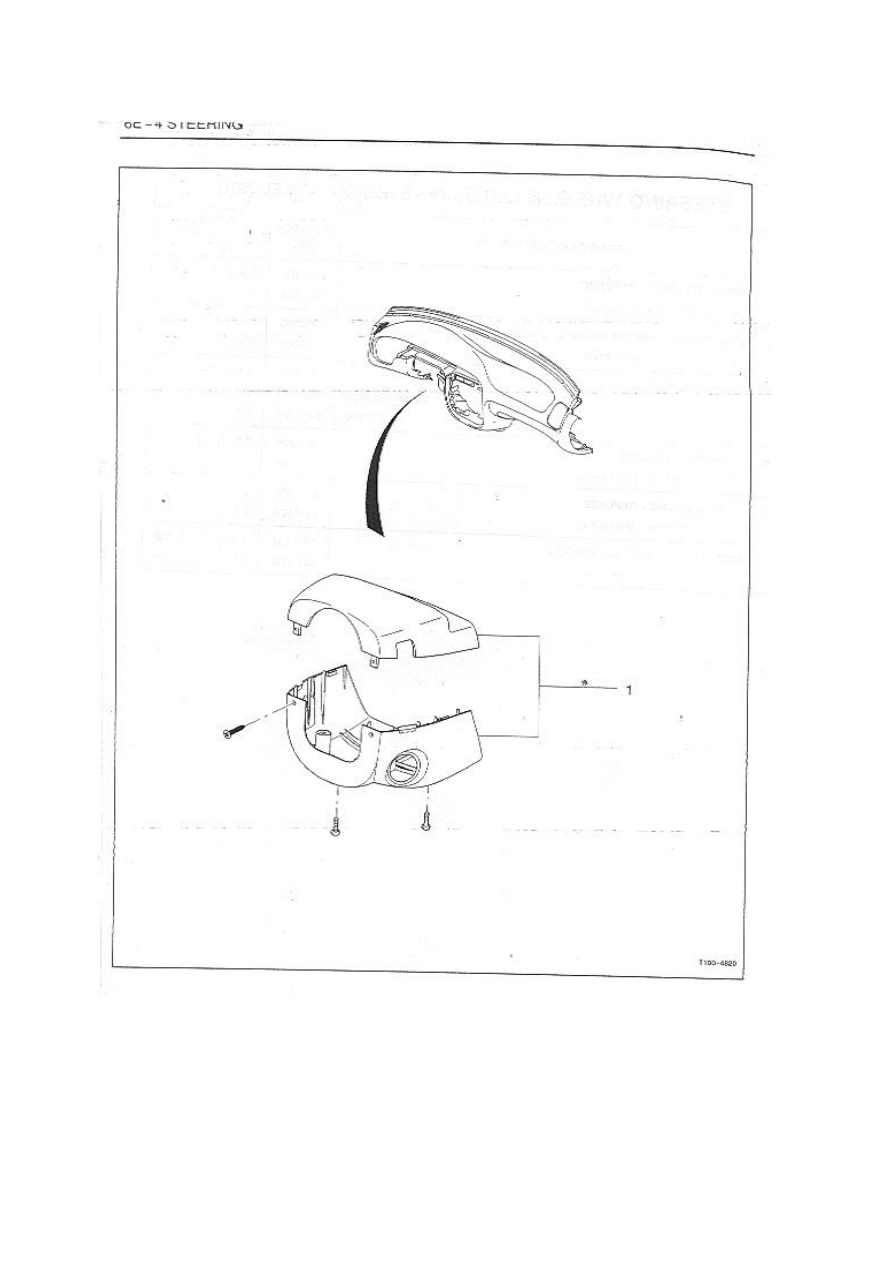

6E - 5

TAPA  LA COLUMNA

IR A 6E-5

6E - 7

COLUMNA DE DIRECCION

IR A 6E-7

6E -11

BRAZOS AXIAL

IR A 6E-11

 6E

TIMON Y COLUMNA

HAFEI

LOBO

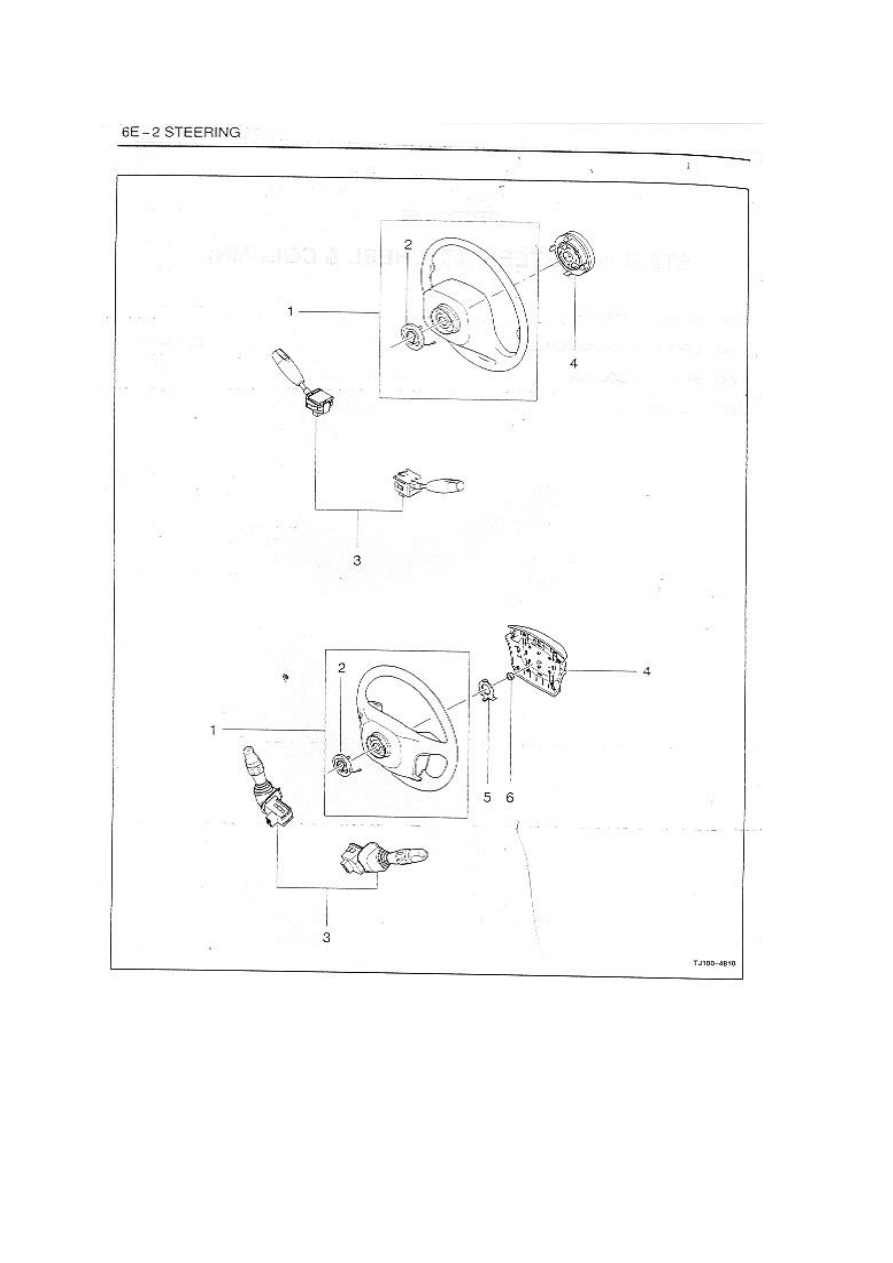

TIMON, DIRIGIENDO - REEMPLAZAR

6410100

0.3

A – CON AIR BAG DEL LADO DEL CONDUCTOR

641010A

0.1

CONTACTO PITO - REEMPLAZAR

6410300

0.4

A – CON AIR BAG DEL LADO DEL CONDUCTOR

641030A

0.2

SWICH – REEMPLAZAR

6410500

0.4

LIMPIADOR DEL PARABRISAS

6410600

0.4

DE MÚLTIPLES FUNCIONES

6410700

0.4

CUBIERTA, PITO - REEMPLAZAR

6411300

0.2

A – CON AIR BAG DEL LADO DEL CONDUCTOR

641130A

0.1

PLACA.  FIJACIÓN - REEMPLAZAR

6411500

0.2

A – CON AIR BAG DEL LADO DEL CONDUCTOR

641150A

0.1

TUERCA, RUEDA DE MANEJO - REEMPLAZAR

6411700

0.2

A – CON AIR BAG DEL LADO DEL CONDUCTOR

641170A

0.1

TIMON Y COLUMNA

IR A 6E

DIRECCION

IR A 6

INICIO

INICIO

5

3

4

5

TIMÓN TIMON DIRECCION Y CONTROLES (641)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

TIMON DIRECCION

2

6E - 3

1
