Hafei Lobo. Service Manual - part 5

HAFEI

LOBO

TOE, FRONTAL

2130100

0.6

ALINEACIÓN DE RUEDA - COMPRUEBE Y/O AJUSTE

2130300

1.0

RODAMIENTO Y ENSAMBLE RUEDA DELANTERA - REEMPLAZAR

DERECHA

2130500

1.5

IZQUIERDO

2130600

1.5

AMBOS

2130700

2.8

ENSAMBLE,  DIRECCION - REEMPLAZAR

DERECHA

2131100

2.1

IZQUIERDO

2131200

2.1

AMBOS

2131300

3.8

DISCO DE ROTOR - REEMPLAZAR

FRONTAL DERECHO

2131500

0.6

FRONTAL IZQUIERDO

2131600

0.6

AMBOS FRONTAL

2131700

0.8

CUBIERTA, DISCO DE FRENO - REEMPLAZAR

FRONTAL DERECHO

2132100

0.6

FRONTAL IZQUIERDO

2132200

0.6

AMBOS FRONTAL

2132300

0.9

SUSPENSIÓN

IR A 2

SUSPENSIÓN DELANTERA

IR A 2C

INICIO

INICIO

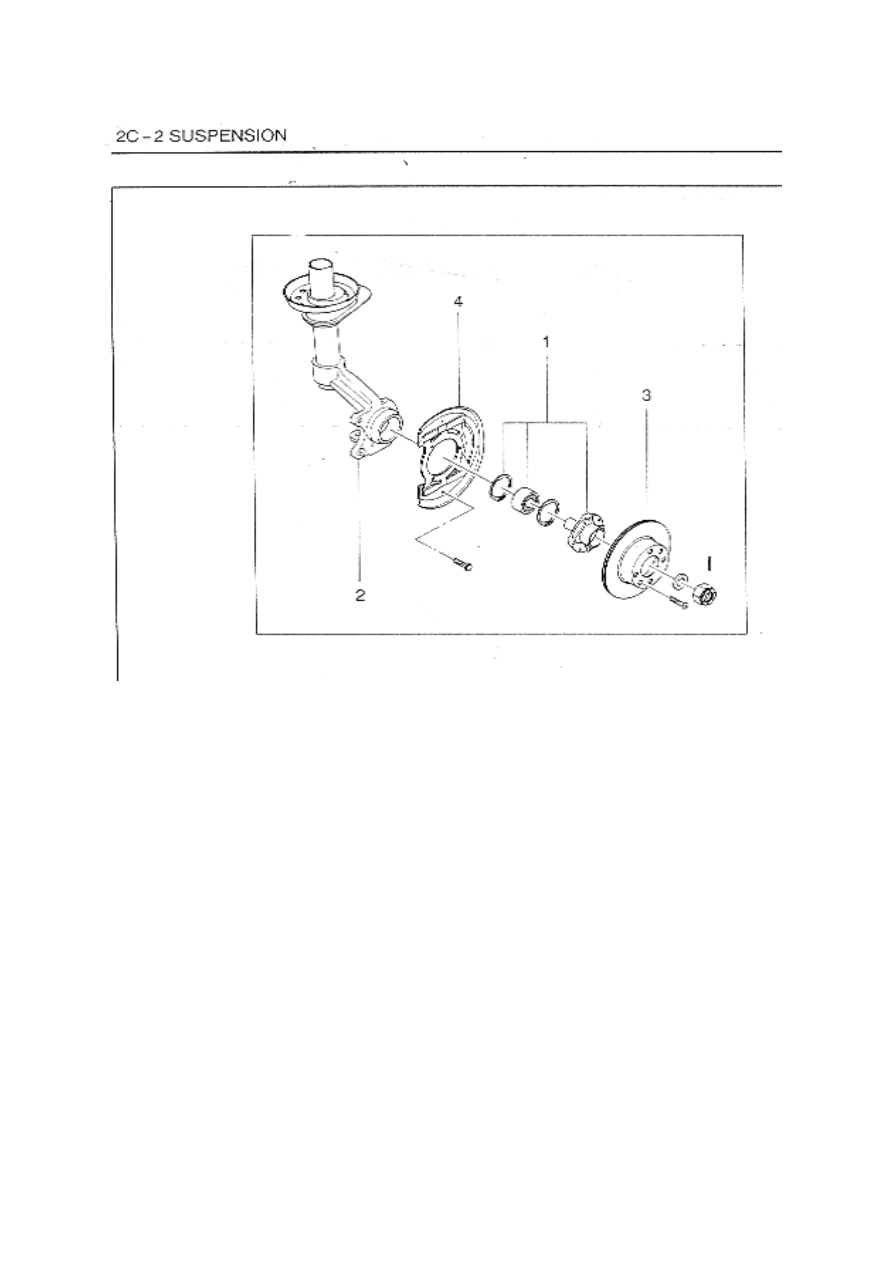

SUSPENSIÓN DELANTERA – PORTAMAGUETAS Y RODAMIENTOS(213)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

2

3

4

2C – 3

PORTAMANGUETAS Y RODAMIENTOS

HAFEI

LOBO

ESPIRAL FRONTAL - REEMPLAZAR

DERECHA

2140100

1.6

IZQUIERDO

2140200

1.6

AMBOS

2140300

3.0

AMORTIGUADOR FRONTAL

DERECHA

2140500

1.8

IZQUIERDO

2140600

1.8

AMBOS

2140700

3.4

AMORTIGUADOR ENSAMBLE FRONTAL - REEMPLAZAR

DERECHA

2140900

1.3

IZQUIERDO

2141100

1.3

AMBOS

2141200

1.9

ASIENTO Y/O AISLADOR, ESPIRAL DELANTERO (SUPERIOR E
INFERIOR) - REEMPLAZAR

DERECHA

2141500

1.6

IZQUIERDO

2141600

1.6

AMBOS

2141700

2.9

MONTAJE DEL ENSAMBLE AMORTIGUADOR, COJINETE DELANTERO -
REEMPLAZAR

DERECHA

2141900

1.4

IZQUIERDO

2142100

1.4

AMBOS

2142200

2.6

BUMPER TOPE

DERECHA

2142400

1.6

IZQUIERDO

2142500

1.6

AMBOS

2142600

3.0

ANILLO INFERIOR DEL ESPIRAL

DERECHA

212700

1.6

IZQUIERDO

212800

1.6

AMBOS

212900

3.0

AMORTIGUADOR DE CHOQUE - REEMPLAZAR

DERECHA

2143100

-

IZQUIERDO

2143200

-

AMBOS

2143300

-

SUSPENSIÓN

IR A 2

SUSPENSIÓN DELANTERA

IR A 2C

INICIO

INICIO

AMORTIGUADOR DELANTERO

2C - 5

1

3

7

4

5

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

2

6

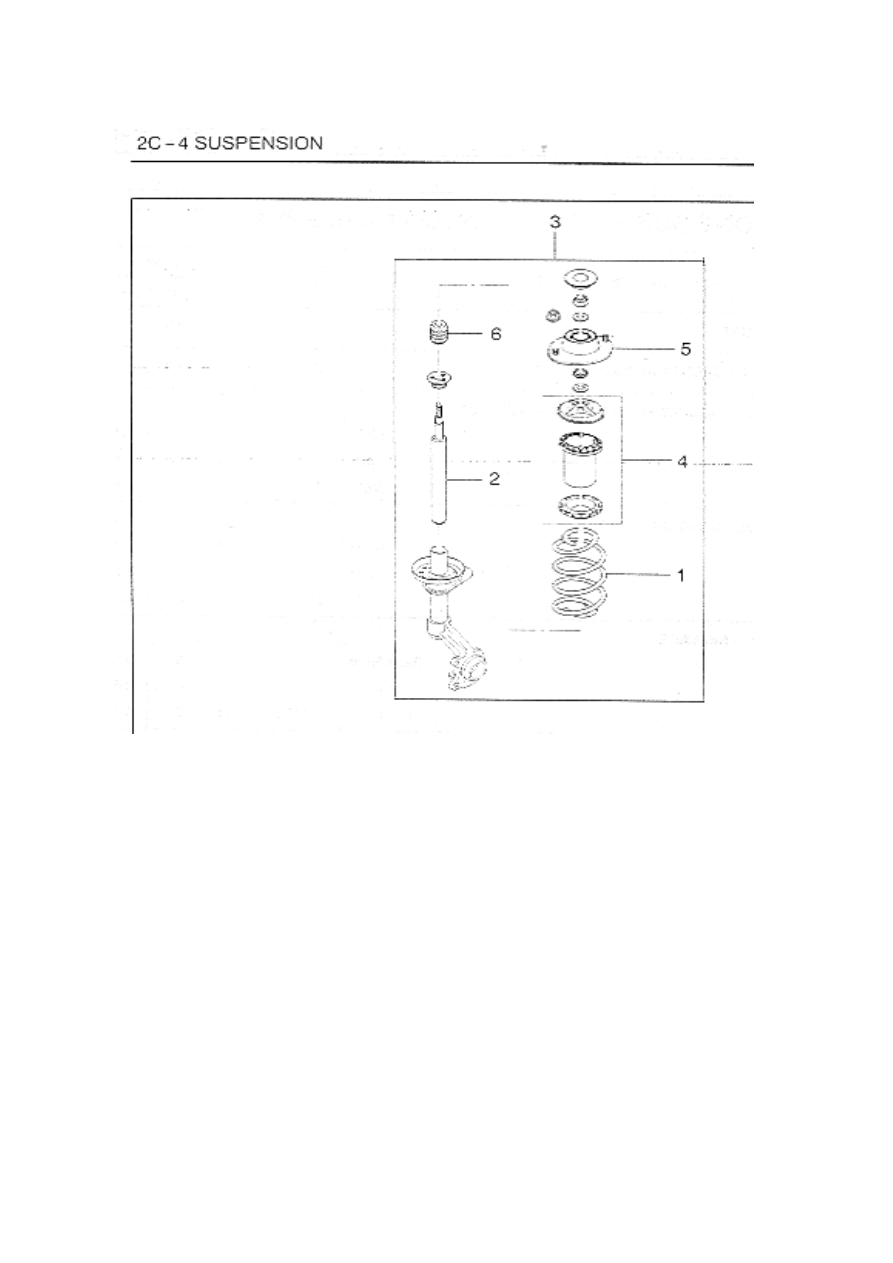

SUSPENSIÓN DELANTERA - AMORTIGUADOR DELANTERO (214)

8

HAFEI

LOBO

ACOPLAMIENTO Y/O BUJE Y/O SOPORTE, ESTABILIZADOR DELANTERO
- REEMPLAZAR

DERECHA

2150100

0.4

IZQUIERDO

2150200

0.4

AMBOS

2150300

0.6

2

ESTABILIZADOR, DELANTERO - REEMPLAZAR

2150500

0.9

3

BUJE, ESTABILIZADOR DELANTERO - REEMPLAZAR

2150700

0.7

ROTULA, BRAZO AXIAL

DERECHA

2150900

1.3

IZQUIERDO

2151100

1.3

AMBOS

2151200

2.2

CONJUNTO DE ROTULA, CONTROL DELANTERO - REEMPLAZAR

DERECHA

2151500

1.0

IZQUIERDO

2151600

1.0

AMBOS

2151700

1.9

BUJE, SUSPENSIÓN TRASERA - REEMPLAZAR

DERECHA

2151900

1.0

IZQUIERDO

2152100

1.0

AMBOS

2152200

1.8

BUJE, SUSPENSIÓN DELANTERA - REEMPLAZAR

DERECHA

2152400

1.4

IZQUIERDO

2152500

1.4

AMBOS

2152600

2.6

VARILLA ESTABILIZADOR DELANTERO

DERECHA

2152700

-

IZQUIERDO

2152800

-

AMBOS

2152900

-

9

TRAVESAÑO, SUSPENSIÓN DELANTERA - REEMPLAZAR

2153100

-

SUSPENSIÓN

IR A 2

SUSPENSIÓN DELANTERA

IR A 2C

INICIO

INICIO

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

8

BARRA ESTABILIZADORA, BRAZO AXIAL-TIJERA

4

7

2C – 7

1

5

6

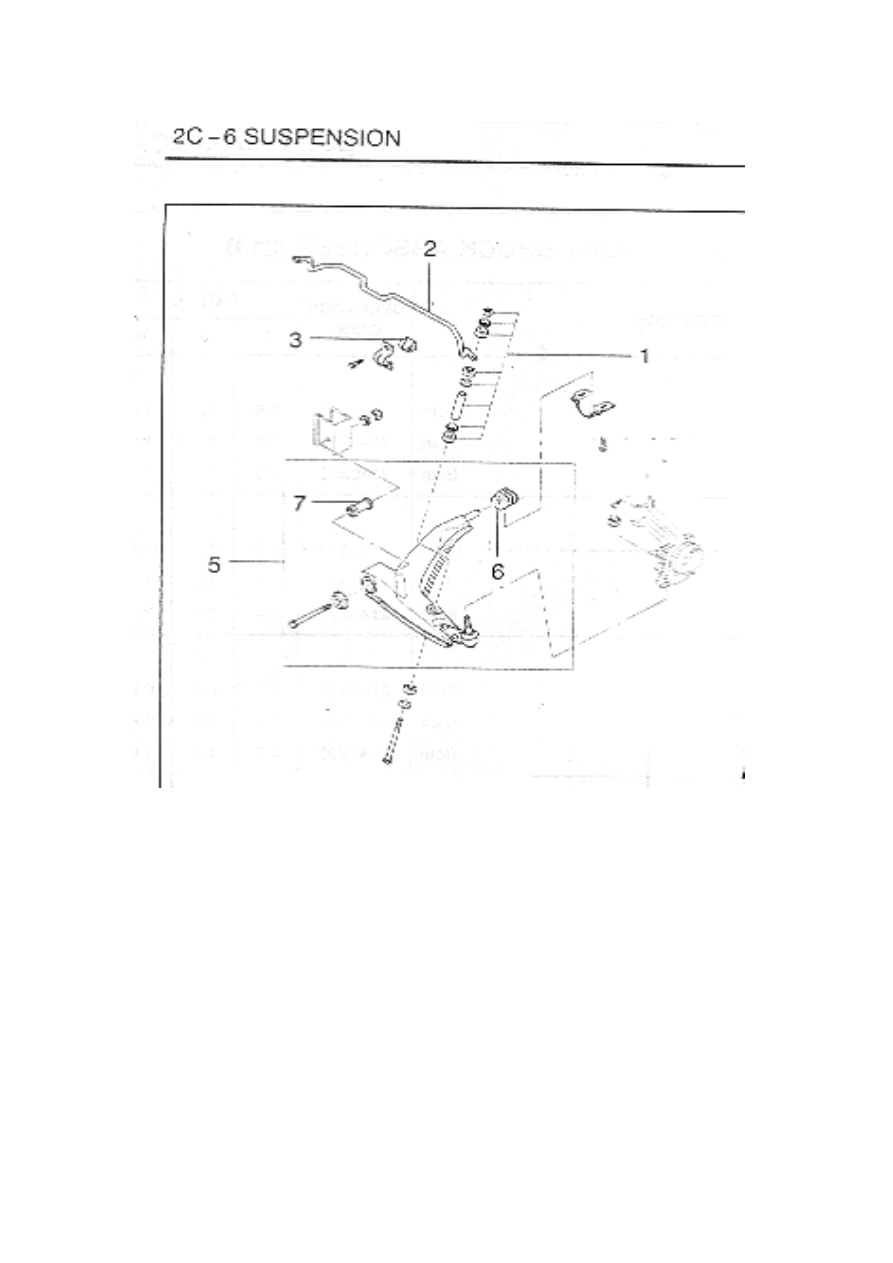

SUSPENSIÓN DELANTERA - BRAZO AXIAL (215)

No

2D - 3

EJE TRASERO

IR A 2D

2D - 7

AMORTIGUADOR TRASERO

IR A 7D

SUSPENSIÓN TRASERA

2D

HAFEI

LOBO

1

BARRA ESTABILIZADORA TRASERA

2310100

0.8

2

DAMPER, ESTABILIZADOR

2310300

0.2

RODAMIENTO, RUEDA TRASERA - REEMPLAZAR

DERECHA

2310500

0.7

IZQUIERDO

2310600

0.7

AMBOS

2310700

2.2

4

ENSAMBLE EJE TRASERO - BALANCE

2310900

2.3

BUJE EJE TRASERO - REEMPLAZAR

DERECHA

2311100

1.4

IZQUIERDO

2311200

1.4

AMBOS

2311300

1.5

EJE, RODAMIENTO RUEDA - REEMPLAZAR

DERECHA

2311500

0.6

IZQUIERDO

2311600

0.6

AMBOS

2311700

1.1

TAPA, CUBO - REEMPLAZAR

DERECHA

2312100

0.2

IZQUIERDO

2312200

0.2

AMBOS

2312300

0.3

VARILLA, PARALELA FRONTAL - REEMPLAZAR

DERECHA

2312500

0.3

IZQUIERDO

2312600

0.3

AMBOS

2312700

0.5

BUJE, VARILLA SUSPENSION - REEMPLAZAR

DERECHA

2313100

-

IZQUIERDO

2313200

-

AMBOS

2313300

-

VARILLA, PARALELA TRASERA - REEMPLAZAR

DERECHA

2313400

0.3

IZQUIERDO

2313500

0.3

AMBOS

2313600

0.5

BUJE - REEMPLAZAR

DERECHA

2313700

0.8

IZQUIERDO

2313800

0.8

AMBOS

2313900

1.0

SUSPENSIÓN

IR A 2

SUSPENSIÓN TRASERA

IR A 2D

INICIO

INICIO

9

11

3

7

5

6

10

8

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

2D - 3

EJE TRASERO

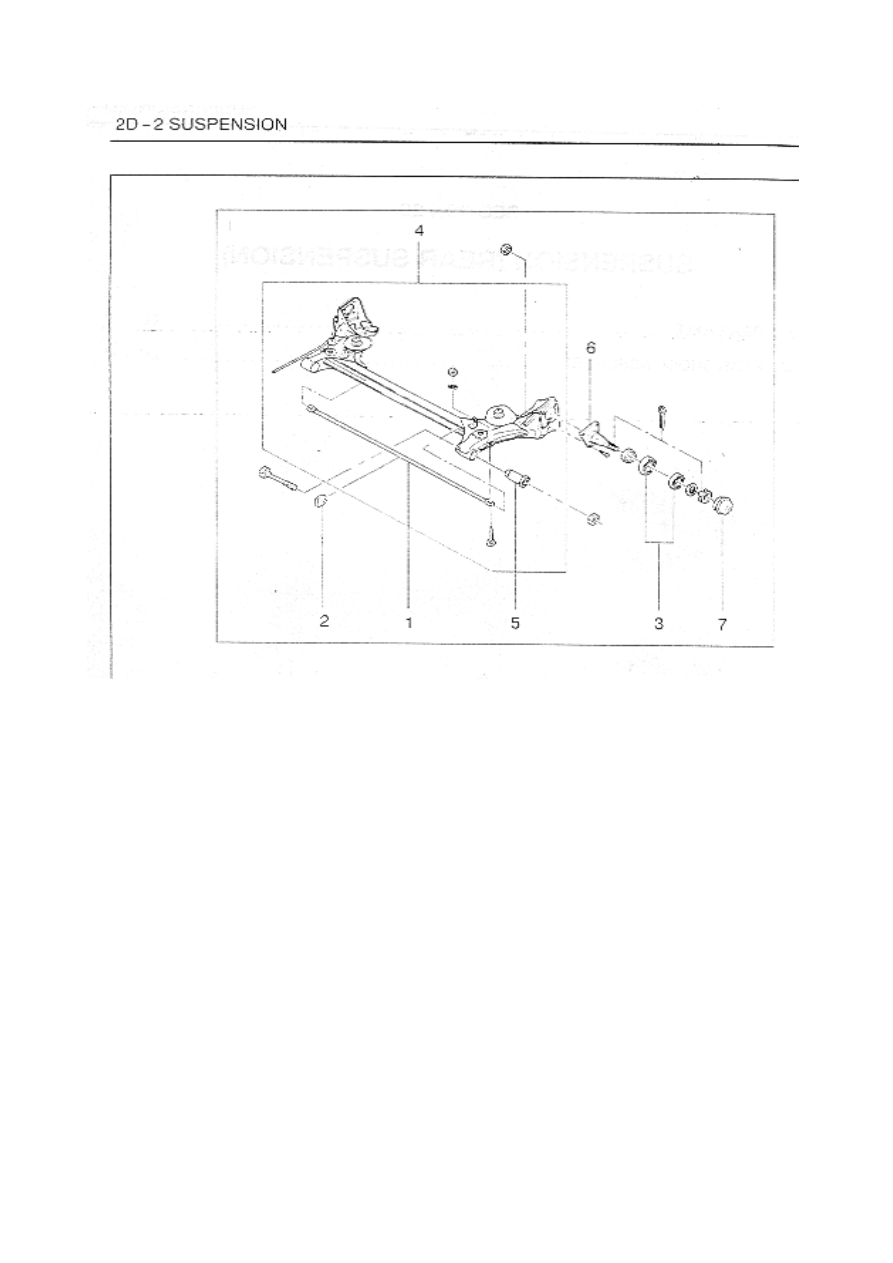

SUSPENSIÓN POSTERIOR - EJE TRASERO (231)

HAFEI

LOBO

RESORTES ESPIRAL DE PARTE TRASERA - REEMPLAZAR

DERECHA

2320100

0.7

IZQUIERDO

2320300

0.7

AMBOS

2320400

0.7

ASIENTO Y/O AISLADOR DEL ESPIRAL TRASERO (SUPERIOR /
INFERIOR) - REEMPLAZAR

DERECHA

2320700

0.7

IZQUIERDO

2320800

0.7

AMBOS

2320900

0.8

AMORTIGUADOR, PARTE TRASERA - REEMPLAZAR

DERECHA

2321100

0.6

IZQUIERDO

2321200

0.6

AMBOS

2321300

0.8

BUMPER, AMORTIGUADOR (SUPERIOR / INFERIOR) - REEMPLAZAR

DERECHA

2321400

0.3

IZQUIERDO

2321500

0.3

AMBOS

2321600

0.5

SUSPENSIÓN

IR A 2

SUSPENSIÓN TRASERA

IR A 2D

INICIO

INICIO

3

2D - 7

AMORTIGUADOR TRASERO

4

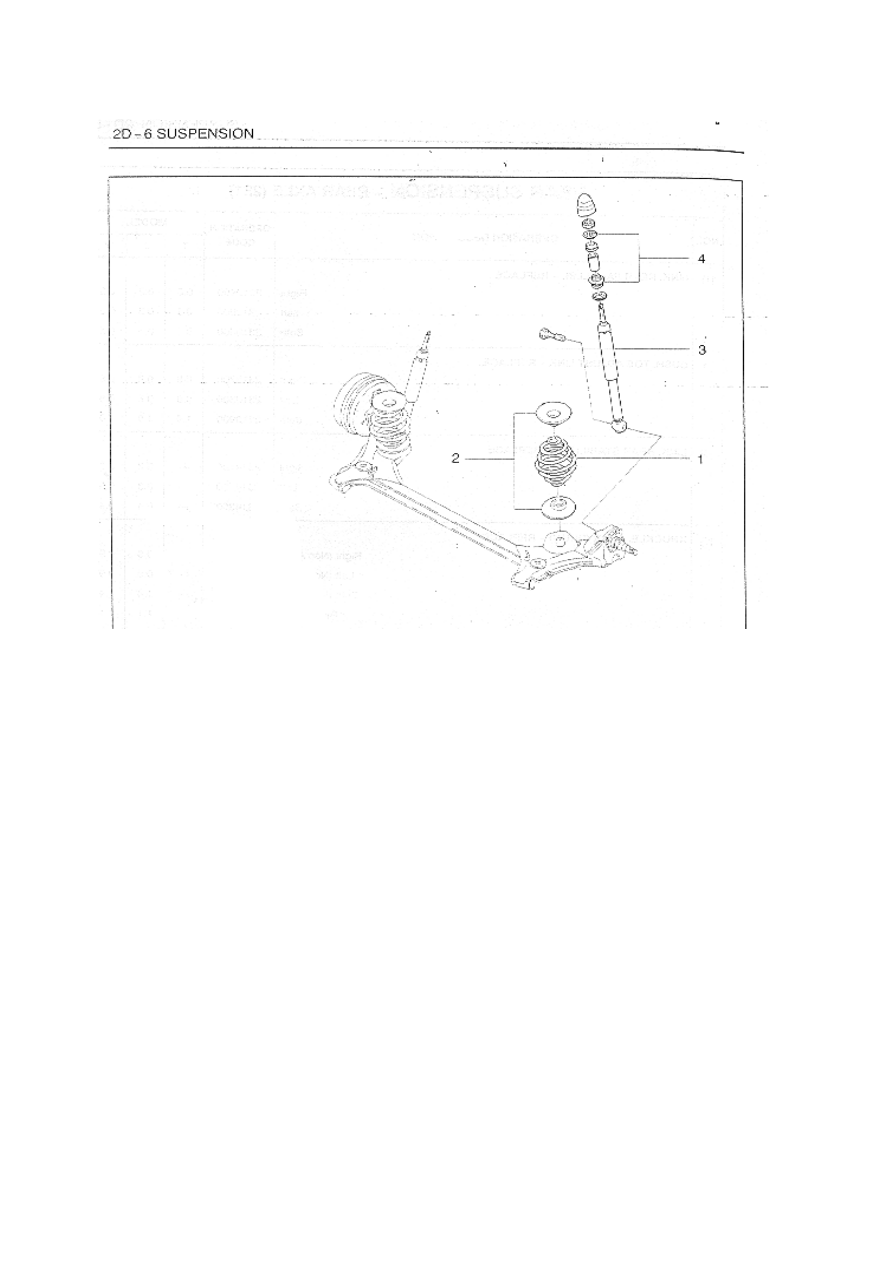

SUSPENSIÓN POSTERIOR - AMORTIGUADOR POSTERIOR (232)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

2

2E

LLANTAS Y COPAS

IR A 2E

2E

LLANTAS Y COPAS

HAFEI

LOBO

1

TAPA DE RUEDA (FRENTE) - REEMPLAZAR

2410100

0.2

2

TAPA DE RUEDA (RR) - REEMPLAZAR

2410300

0.2

3

TAPA DE RUEDA (TODAS) - REEMPLAZAR

2410500

0.2

RUEDA - BALANCE

UNO

2410700

0.4

DOS

2410800

0.7

CUATRO

2410900

1.2

RUEDA (UNA) - REEMPLAZAR

2411100

0.6

A -  REEMPLAZAR CADA UNO ADICIONAL

241110A

0.3

EL NEUMÁTICO (UNO) - REEMPLAZAR

2411300

0.5

A -  REEMPLAZAR CADA UNO ADICIONAL

241130A

0.3

VASTAGO DE VALVULA (UNO) - REEMPLAZAR

2411500

0.4

A -  REEMPLAZAR CADA UNO ADICIONAL

241150A

0.3

8

TUERCA PERNO - REEMPLAZAR

2412700

0.2

SUSPENSIÓN

2C

LLANTAS Y COPAS

IR A 2E

INICIO

INICIO

5

7

6

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

4

2E - 3

LLANTAS Y COPA RUEDA

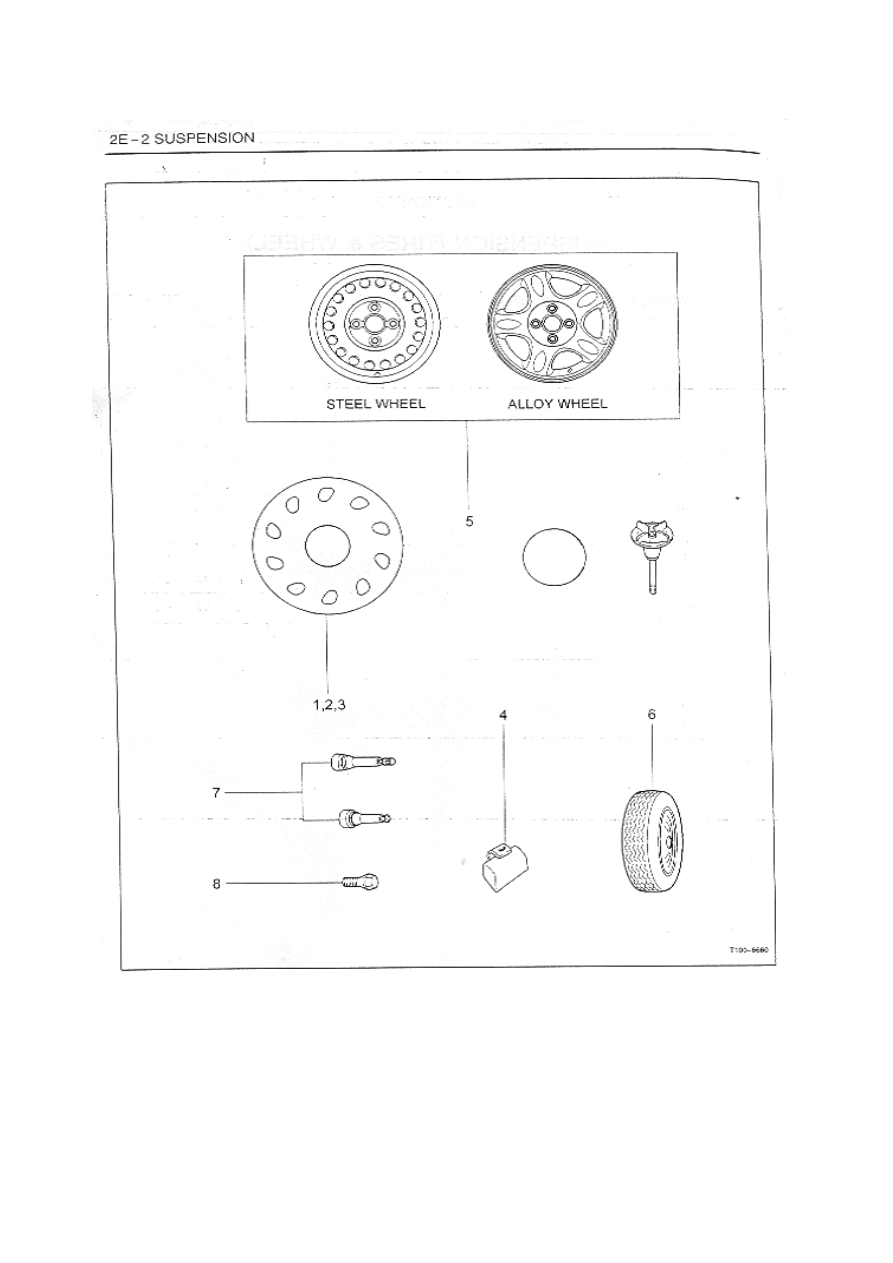

NEUMÁTICOS Y RUEDA - LLANTAS Y COPA (241)

3-3

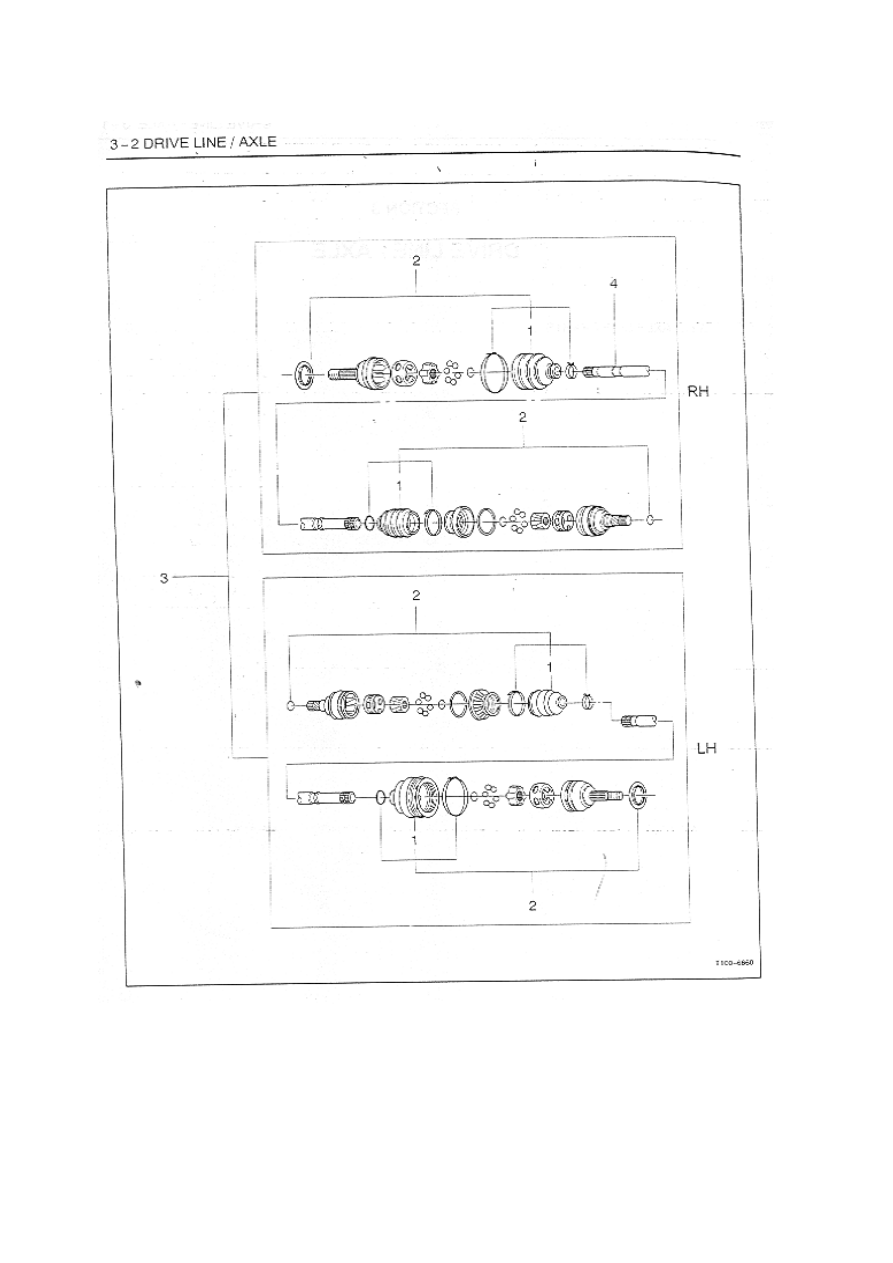

EJE DELANTERO

IR A 3-3

EJES

3
