Hafei Lobo, Brio. Spare parts catalog - 1

DA465Q-2 型电喷微型汽车汽油机

零部件图解目录

（联电系统—路宝）

哈尔滨哈飞汽车工业集团有限公司

HARBIN HAFEI AUTOMOBLE INDUSTRY GROUP

1

说

明

本图册为哈飞路宝车用 DA465Q-2 系列机型所用的联电 M1.5.4 及

M7.9.7 的两种电喷系统发动机的图解件号册。目录中未进行特殊说明
的为两种电喷系统共用件，有特殊说明的按相关说明执行。

根据排放要求不同分别有 OBD 和非 OBD 配置，根据空调装配与否

有装配空调和不装空调配置，具体配置参照“备注”。

各图解中的“图位号”与所列表相对应。

2007 年 6 月

2

目录(CATALOG)

发动机部分(ENGINE)

图 1 气缸盖部分（FIG.1 CYLINDER HEAD）------------------------------------------3
图 2 气缸体部分（FIG.2 CYLINDER BODY）-----------------------------------------6
图 3 机油盘部分(FIG.3 OIL PAN)--------------------------------------------------9
图 4 悬挂部分(FIG.4 BRACKET )------------------------------------------------11
图 5 曲轴、活塞、连杆部分(FIG. 5 PISTON- CONNROD –CRANKSHAFT)-----------13
图 6 凸轮轴、气门、摇臂部分(FIG. 6 ROCKER-VALVE-CAMSHAFT)---------------16
图 7 同步齿型带、外盖、内盖部分 FIG. 7 BELT TIMING AND COVER --------------19
图 8 进气歧管部分 FIG. 8 INTAKE MANIFOLD ----------------------------------22
图 9 节气门体部分 FIG. 9 THROTTLE BODY ------------------------------------24
图 10 排气管部分 FIG. 10 EXHAUST MANIFOLD---------------------------------26
图 11 机油泵部分 FIG. 11 OIL PUMP---------------------------------------------28
图 12 水泵部分 FIG. 12 WATER PUMP-------------------------------------------29
图 13 冷却水管部分 FIG. 13 COOLANT PIPE--------------------------------------31
图 14 油轨部分 FIG. 14 RAIL WAY--------------------------------------------- 33
图 15 变速器及曲轴位置传感器部分---------------------------------------------- 34
FIG. 15

CROOKED SHAFT POSITION SENSOR AND TRANSMISSION-------------34

图 16 起动机部分 FIG. 16 START MOTOR----------------------------------------36
图 17 发电机部分 FIG. 17 ALTERNATOR-----------------------------------------37
图 18 DA465Q-2/D1H 分电器部分 FIG. 18 DISTRIBUTOR --------------------------39
图 19 空气滤部分 FIG. 19 AIR FILTER-----------------------------------------41
图 20 压缩机及发动机线束部分

--------------------------------------------43

FIG. 20

ENGINE WIRING HARNESS AND COMPRESSOR

---------------------43

变速器部分(TRANSMISSON)

图 1 变速器一轴部分 FIG. 1 SHAFT INPUT ASSEMBLY OF TRANSMISSON ------

45

图 2 变速器二轴部分 FIG. 2 SHAFT COUNTER ASSEMBLY OF TRANSMISSION -

48

图 3 倒档轴部分 FIG. 3 SHAFT ASSEMBLY OF REV GEAR --------------------- 51
图 4 差速器部分 FIG. 4 FRONT DIFFERENTIAL ASSEMBLY ------------------- 53
图 5 换档拨叉部分部分 FIG. 5 LEVER COMP ASSEMBLY, REVERSE GEAR------- 56
图 6 换档轴部分 FIG. 6 SHAFT ASSEMBLY, GEAR SHIFT --------------------- 59
图 7 换档选择轴部分 FIG. 7 SHAFT ASSEMBLY, GEAR SHIFT&SELECT -------- 61
图 8 离合器部分 FIG. 8 CLUTCH ASSEMBLY --------------------------------- 64
图 9 离合器附属件部分 FIG. 9 APPENDIX PARTS OF TRANSMISSION ----------- 66

3

发动机部分

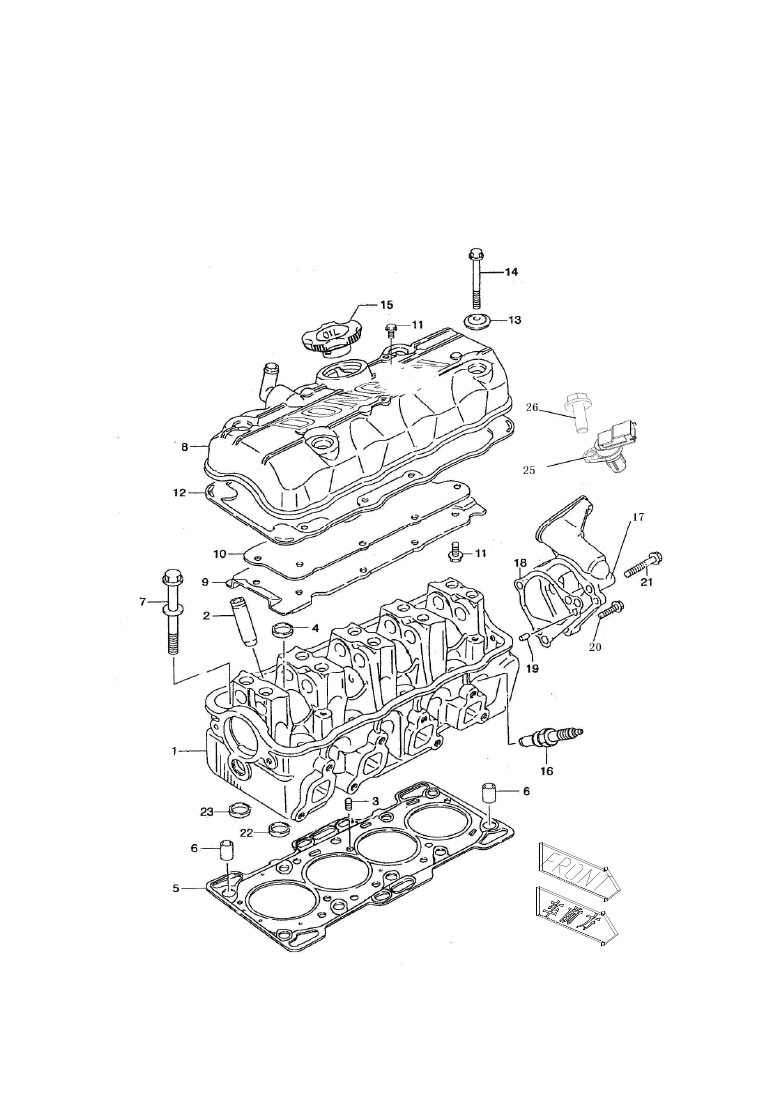

图一 气缸盖部分

FIG. 1.

CYLINDER HEAD

4

图一 气缸盖部分

FIG. 1

CYLINDER HEAD

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

气缸盖
CYLINDER HEAD

465Q-1003001

1

2

气门导套
GUIDE,VALVE

462-1003002-01

8

3

节流咀
PLUG OIL VENTURI

462-1003006-A

1

4

碗形塞片
PLUG

462-1000251

5

5

气缸垫总成
GASKET

CYLINDER

HEAD

465Q-1000800

1

6

定位套
PIN,CYLINDER BLOCK
SIDE DOWEL

462-1000015

2

螺钉
BOLT,CYLINDER HEAD

462-1000215-B

10

7

垫圈
GASKET,
BOLT,CYLINDER HEAD

462-1000214

10

气门室罩及注油口盖总成
TOP

OILING

AND

COVER

CYLINDER

HEAD

465Q-2/D1-1007940

1

8

气门室罩壳总成
COVER

CYLINDER

HEAD

465Q-2/D-1007810

1

9

气门室罩隔板
PLATE,BREATHER

462-1007015

1

10

气门室罩隔板垫
GASKET,BREATHER
PLATE

462-1007016

1

11

螺钉
BOLT
GASKET,BREATHER
PLATE

462-1000228

9

12

气门室罩封严胶垫
GASKET,CYLINDER
HEAD COVER

462-1000071-A

1

13

封严胶圈总成
WASHER,CYLINDER
HEAD COVER SEAL

462-1007802

4

5

图一 气缸盖部分

FIG. 1

CYLINDER HEAD

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

14

螺钉
BOLT

CYLINDER

HEAD COVER

462-1000216

4

15

注油口盖总成
CAP

COMP,OIL

FILFER

462-1009800-B

1

16

火花塞总成
PLUG,SPARK

462-1A/D-3707950

4

分电器转接座
DISTRIBUTOR
ROTATE SEAT

465Q-2/D-1003011

1

M1 系统用

17

凸轮轴后端盖
REAR

COVER

CAMSHAFT

465Q-2/D3-1003011

1

M7 系统用

18

转接座垫片
GASKET

REAR

COVER

CAMSHAFT

462-1003010-A

1

19

圆柱滚子
PIN

REAR COVER

CAMSHAFT

6×10ⅢB GB4661-89

2

GB5789-86-M8×25

1

M1 系统用

20

螺栓
BOLT REAR COVER
CAMSHAFT

GB5789-86-M8×20

1

M7 系统用 3 件，

M1 系统用 1 件

21

螺栓
BOLT REAR COVER
CAMSHAFT

GB5789-86-M8×45

1

M1 系统用

22

进气门座
SEAT INTAKE VALVE

462-1003004

4

23

排气门座
SEAT EXT VALVE

462-1003005

4

24

气门室罩总成
CYLINDER

HEAD

COVER

465Q-2/D1-1007940

1

25

凸轮轴位置传感器
CAMSHAFT
POSITION SENSOR

465Q-2/D3-3700820

1

26

螺钉
BOLT

CYLINDER

HEAD COVER

462-1000233

1

M7 系统用

6

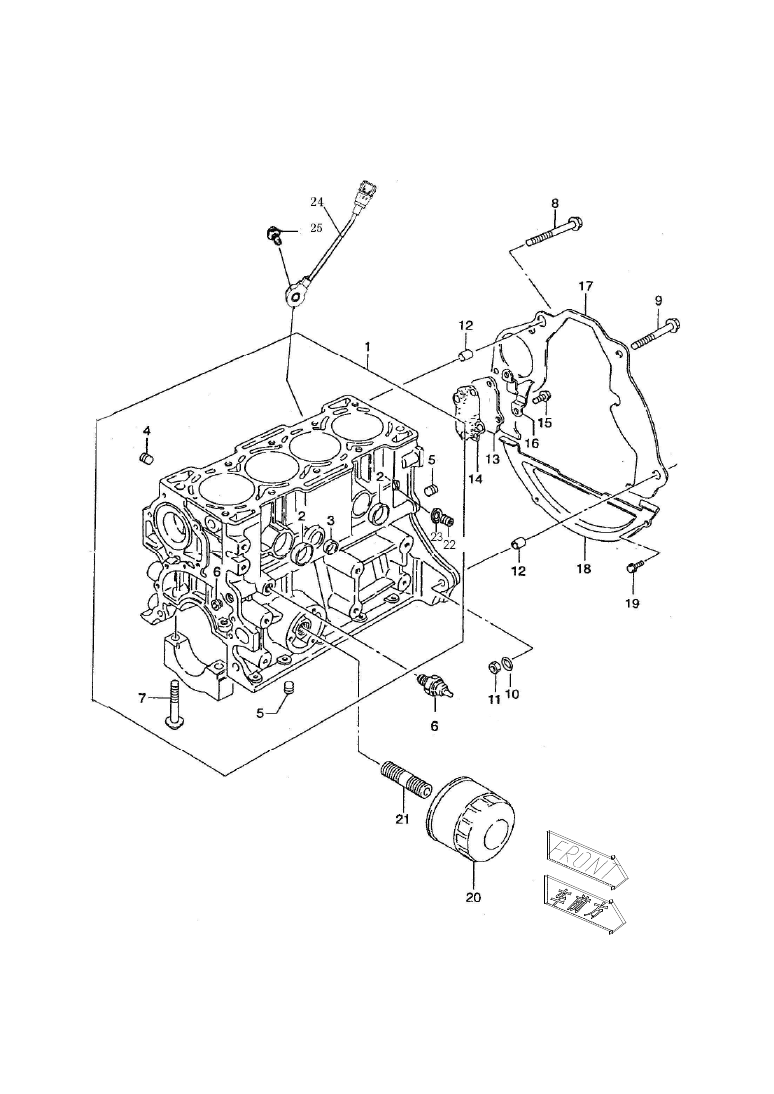

图二

气缸体部分

FIG. 2

BLOCK CYLINDER

7

图二

气缸体部分

FIG. 2

BLOCK CYLINDER

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

气缸体分总成
BLOCK CYLINDER

465Q-2/D-1002800

1

2

碗形塞片
PLUG

462-1000252

3

3

碗形塞片
PLUG

462-1000251

2

4

螺堵
PLUG,OIL GALLEY

462-1002005-B

2

5

螺堵
PLUG,OIL GALLEY

462-1000250

3

6

油压传感器总成
SENSOR COMP OIL
PRESSURE

465Q-3810950

1

7

螺钉
BOLT

462-1002201-01

10

8

螺钉
BOLT

468QL1-1000241

1

9

螺钉
BOLT

465Q-1A2/D-1000242

1

10

垫圈
WASHER PLATE

462-1000247

1

11

螺母
NUT

462-1000212

2

12

定位套
PLUG

462-1000015

2

13

水套盖板
PLATE,CYLINDER
BLOCK

462-1002014

1

14

水套盖板垫
GASKET
PLATE,CYLINDER
BLOCK

462-1002013

1

15

螺钉
BOLT

GB5783-86-M6×10

4

16

点火正时支架
IGNITION

JUST

BRACKET

465Q-2/D-1000115

1

17

变速器上隔板
PLATE,CLUTCH
HOUSING UPPER

465Q-2/D-1000054

1

8

图二

气缸体部分

FIG. 2

BLOCK CYLINDER

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

18

变速器下隔板总成
PLATE,CLUTCH
HOUSING DOWN

BS10-5-1700027

1

19

螺钉
BOLT

462-1000228

2

20

机油滤总成
STRAINER
COMP,OIL

465Q-1017950

1

21

油滤接管咀
STAND,OIL FILTER

465Q-1000022-C

1

22

水套螺堵
PLUG

CYLINDER

BLOCK

462-1002203

1

23

水套螺堵垫圈总成
GASKET

COMP

CYLINDER BLOCK

462-1002801

1

24

爆震传感器
KNOCK SENSOR

465Q-2/D1-3752800

1

25

螺钉
BOLT

462-1000248

1

M1 系统用

9

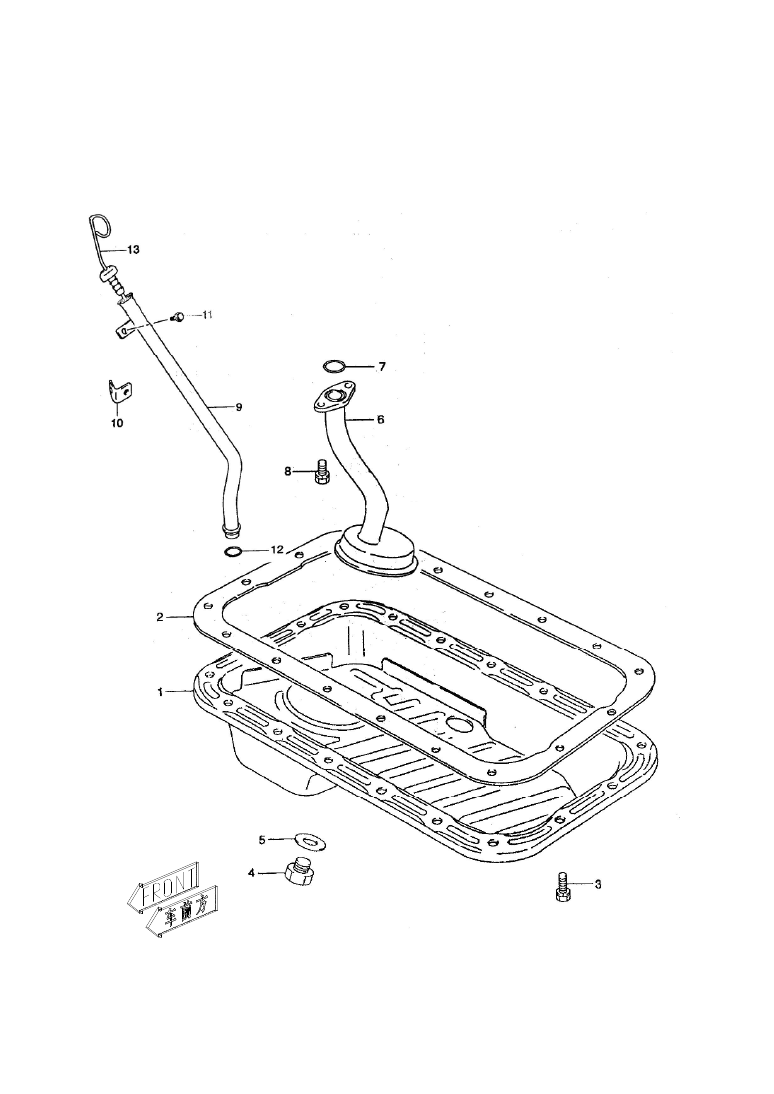

图三

机油盘部分

FIG. 3

OIL PAN

10

图三

机油盘部分

FIG. 3

OIL PAN

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

机油盘总成
TRAY, COMP OIL

465Q-2/D-1009950

1

总成件号

1

机油盘壳总成
PAN,COMP OIL

465Q-2/D-1009810

1

2

油盘垫
GASKET OIL PAN

462-1000021-A

1

3

螺钉总成
BOLT OIL PAN

462-1000801

18

4

放油螺塞
PLUG,OIL DRAIN

462-1009202-A

1

5

垫圈
GASKET OIL DRAIN

462-1009203

1

6

机油集油器总成
STRAINER
COMP,OIL PUMP

465Q-2/D-1010950

1

7

胶圈
GASKET OIL PUMP

462-1000078

1

8

螺钉
BOLT OIL PUMP

462-1000233

2

9

机油尺导管总成
GAUGE COMP, OIL
LEVEL

465Q-2/D-1002810

1

10

机油尺导管支架总成
BRACKET

GAUGE

COMP, OIL LEVEL

465Q-2/D-1000870

1

11

螺钉
BOLT

462-1000228

1

12

O 型圈
O-RING

465Q-2/D-1000117

1

13

机油尺总成
GAUGE COMP, OIL
LEVEL

465Q-2/D-1009820

1

11

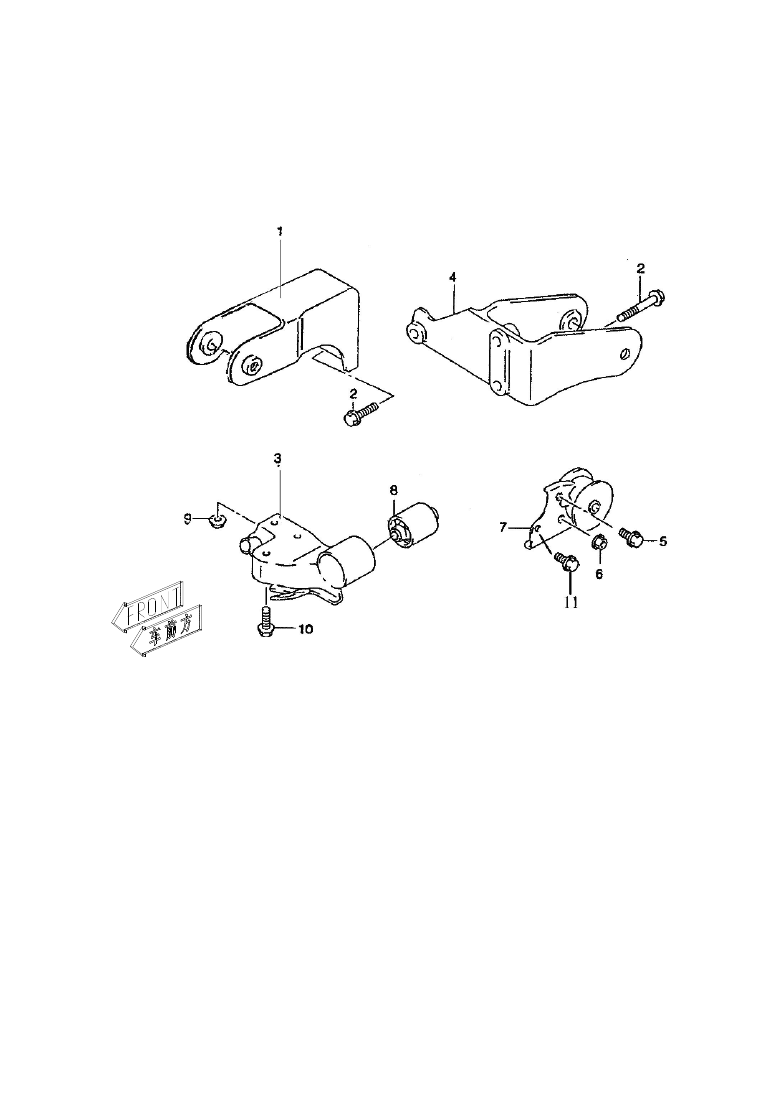

图四

悬挂部分

FIG. 4

BRACKET

12

图四

悬挂部分

FIG. 4

BRACKET

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

左托架
BRACKET

COMP

FRONT LEFT

465Q-2/D-1001005

1

螺栓
BOLT

462-1700205

2

垫圈
WASHER PLATE

GB859-87 8

5

3

后托架分总成
BRACKET

COMP

REAR

465Q-1A2/D-1001830

1

4

右托架
BRACKET

COMP

FRONT RIGHT

465Q-2/D-1001001

1

5

螺钉
BOLT

462-1000237

1

螺母
NUT

462-1000212

6

垫圈
WASHER PLATE

462-1000247

1

7

中间托架总成
BRACKET

COMP

MIDDLE

465Q-1A2/D-1001820

1

8

减震垫总成
DAMPING TRAY

465Q-1A2/D-1001870

1

螺母
NUT

GB51-76 M8

9

垫圈
WASHER PLATE

GB97.1-85-8-140HV

1

10

螺栓
BOLT

462-1000237

2

11

螺钉
BOLT

462-1000244

1

13

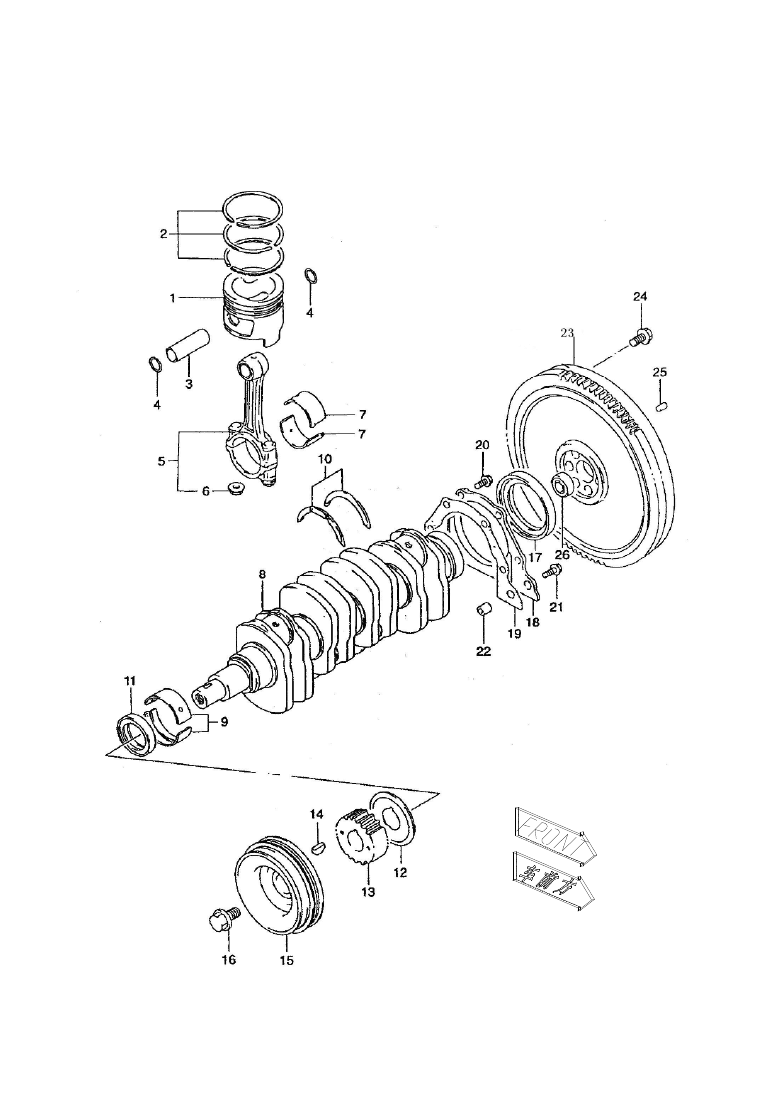

图五

曲轴、活塞、连杆部分

FIG. 5

PISTON- CONNROD -CRANKSHAFT

14

图五

曲轴、活塞、连杆部分

FIG. 5

PISTON- CONNROD -CRANKSHAFT

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

活塞总成
PISTON

465Q-1004902

4

总成件号

1

活塞
PISTON

465Q-1004008-01

4

第一道活塞环
RING,PISTON ,1ST

465Q-1004009-01

4

第二道活塞环
RING,PISTON ,2ND

465Q-1004016-01

4

2

活塞油环总成
RING,PISTON,OIL

465Q-1004903-01

4

3

活塞销
PIN PISTON

465Q-1004001-01

4

4

活塞销锁环
RETAININGRING,
PISTON PIN

462-1004002

8

5

连杆总成
CONNROD ASSY

462-1004900-01/B

4

6

螺母
NUT,CONNROD

462-1004201-01

8

7

连杆轴瓦
BEARING,CONNROD

462-1004004

8

8

曲轴
CRANKSHAFT

465Q-1005001-02/B2

1

9

主轴瓦
BEARING,CRANKSHAFT

462-1002006

10

10

曲轴止推片
BEARING,CRANK
THRUST

462-1002007

2

11

曲轴前油封
OIL

SEAL

， FRONT

CRANKSHAFT

462-1006900-A

1

12

主动同步齿轮档圈
GUIDE,TIMING BELT

462-1000033

1

13

主动同步齿轮
PULLEY,CRANK TIMING
BELT

465Q-1000034

1

14

半圆键
KEY,CRANKSHAFT
PULLEY

462-1000031

1

15

图五

曲轴、活塞、连杆部分

FIG. 5

PISTON- CONNROD -CRANKSHAFT

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

15

曲轴皮带轮
CRANKSHAFT PULLEY

465Q-2/D-1000038

1

16

固定螺钉
BOLT

CRANKSHAFT

PULLEY

462-1000227

1

17

曲轴后油封
REAR

SEAL

CRANKSHAFT OIL

462-1005901-A

1

18

曲轴后油封支承盖
HOUSING,OIL SEAL

462-1002015

1

19

垫片
GASKET,OILSEAL
HOUSING

462-1002016-01

1

20

螺钉
BOLT

OIL

SEAL

HOUSING

462-1002202

4

21

螺钉
BOLT

OIL

SEAL

HOUSING

462-1000221

2

22

定位套
PLUG

OIL

SEAL

HOUSING

462-1000017

2

飞轮及齿圈总成
FLYWHEEL COMP

465Q-2/D-1005830

1

M1 系统用

23

飞轮及齿圈总成
FLYWHEEL COMP

465Q-2/D3-1005830

1

M7 系统用

24

螺钉
BOLT,FLYWHEEL

465Q-1A2/D-1005201

6

25

圆柱滚子
PIN,DOWE

6×10IIIBGB4661-89

1

26

轴承
BEARING,INPUTSHAFT

6000DDUR

1
