Глава 20. Электрооборудование



931

Процедура проверки №5 описана в таблице 20-54 и показана на рисунке 20-99.

Таблица 20-56.

Проверка сигнального контура выключателей стеклоочистителя и омывателя заднего ветрового стекла.



Импульсная проверка с помощью

устройства MUT-II.

Проверить сигналы на входе

комбинированного выключателя.

Норма: при выполнении следующих

переключений комбинированного

выключателя устройство MUT-II выдает

одиночный звуковой сигнал:

- Переключить выключатель

стеклоочистителя из положения OFF в

положение ON.

- Переключить выключатель омывателя из

положения OFF в положение ON.

Ненормально

Æ

Проверить контакты B-49, B-01, B-62.

Ненормально – отремонтировать.

Нормально ↓



Нормально ↓

Проверить признаки неисправности.  Проверить признаки неисправности.

Нормально ↓



Ненормально ↓

Заменить электронный блок управления

системой контроля времени и аварийной

сигнализации.



Проверить кабельную шину между комбинированным

выключателем и электронным блоком управления

системой контроля времени и аварийной

сигнализации. Ненормально – отремонтировать.

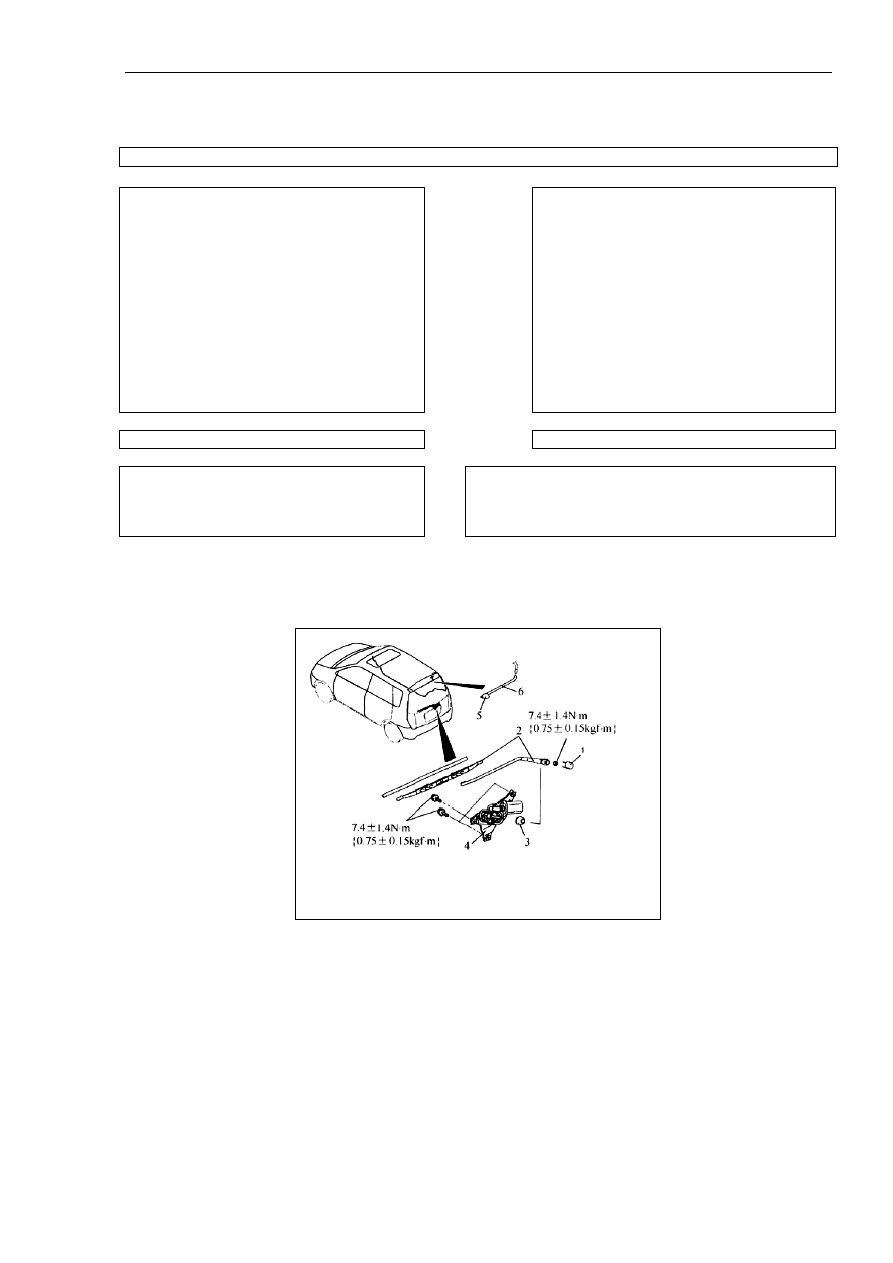

Рисунок 20-99.

4. Демонтаж и установка.

См. рисунок 20-100.



Рисунок 20-100.

Надписи на рисунке: последовательность демонтажа электропривода стеклоочистителя
заднего ветрового стекла: * демонтаж нижних декоративных элементов двери в задней
стенке кузова (см. описание в соответствующем разделе); * демонтаж водонепроницаемой
пленки (см. описание в соответствующем разделе). 1. Крышка. 2. Рычаг и щетка
стеклоочистителя в сборе. 3. Резиновая прокладка (B). 4. Электропривод
стеклоочистителя в сборе. Последовательность демонтажа омывателя заднего ветрового
стекла: * демонтаж верхних декоративных элементов двери в задней стенке кузова (см.
описание в соответствующем разделе); * демонтаж верхних повторителей тормозных
сигналов (см. описание в соответствующем разделе). 5. Задняя разбрызгивающая насадка
омывателя стекла. 6. Гибкий шланг омывателя заднего ветрового стекла.

Глава 20. Электрооборудование



932

1). Важнейшие моменты монтажа.

* Установка рычага стеклоочистителя со щеткой в сборе.

При установке необходимо обеспечить фиксацию переднего торца щетки
стеклоочистителя в заданном положении.

Стандартное значение: 16+/-5 мм.

* Установка резиновой прокладки.

Совместить метку на резиновой прокладке с выемкой монтажного отверстия при
установке, как показано на рисунке  20-101.



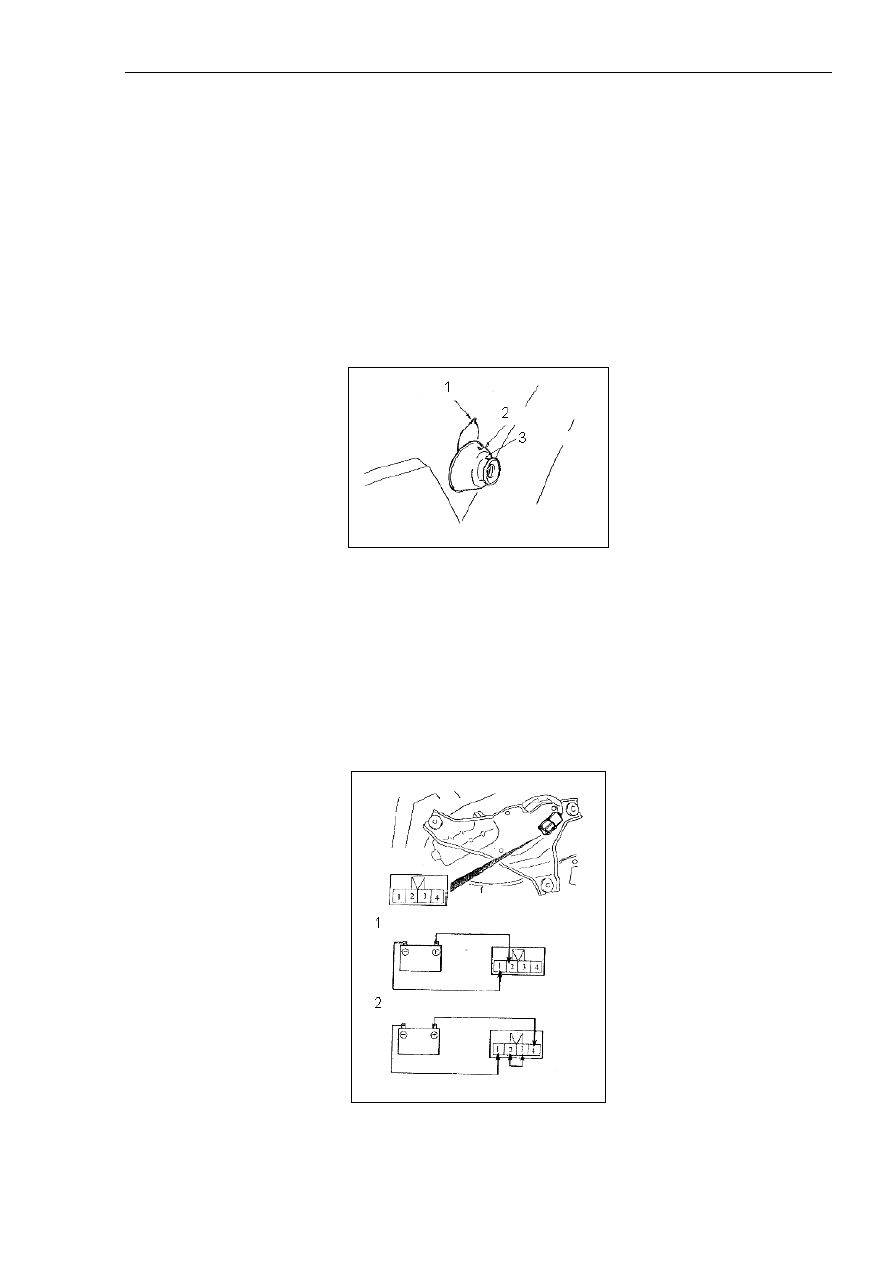

Рисунок 20-101.

Надписи на рисунке: 1. Проем монтажного отверстия. 2. Метка совмещения. 3. Резиновая
прокладка.

5. Проверка.

1). Проверка электропривода стеклоочистителя.

См. рисунок 20-102.



Рисунок 20-102.

Надписи на рисунке: 1. Функциональная проверка. 2. Проверка положения остановки.

Глава 20. Электрооборудование



933

Проверку электропривода стеклоочистителя можно выполнять без демонтажа
электропривода с автомобиля, отсоединив разъем кабельной шины.

- Проверка работы электропривода стеклоочистителя.

При подключении электрического питания от аккумулятора к электроприводу привод
должен работать, как показано на рисунке 20-102.

- Проверка положения остановки электропривода стеклоочистителя.

(1). Подключить электрическое питание от аккумулятора к электроприводу. В процессе
работы стеклоочистителя отключить электрическое питание, остановив стеклоочиститель.

(2). Как показано на рисунке 20-102, замкнуть контакты и подключить электрическое
питание от аккумулятора. Убедиться, что после выключения питания стеклоочиститель
автоматически останавливается в заданном положении.

2). Проверка электропривода омывателя стекла.

См. рисунок 20-103.



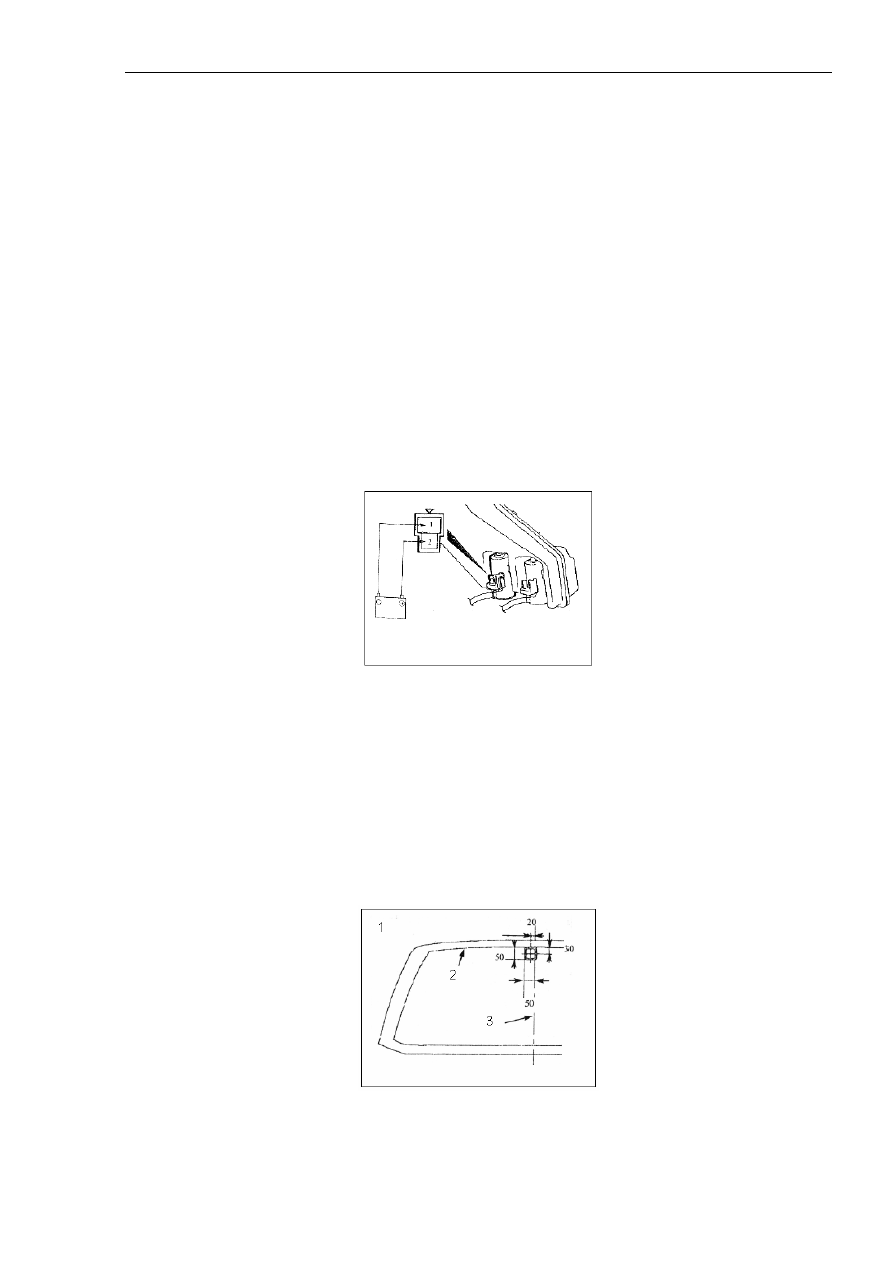

Рисунок 20-103.

(1). При проверке электропривода омывателя стекла бачок омывателя должен быть
установлен в монтажном положении и заполнен жидкостью.

(2). Подключить провод электрического питания от аккумулятора к контакту 2, контакт 1
замкнуть на массу. Проверить выброс жидкости из разбрызгивателя омывателя стекла.

3). Проверка положения насадок разбрызгивателя омывателя стекла.

Отрегулировать положение насадок таким образом, чтобы выброс жидкости происходил в
зоне, показанной на рисунке 20-104.



Рисунок 20-104.

Надписи на рисунке: 1. Единица измерения: мм. 2. Граница керамической окантовки.
3. Центральная ось кузова автомобиля.

Глава 20. Электрооборудование



934

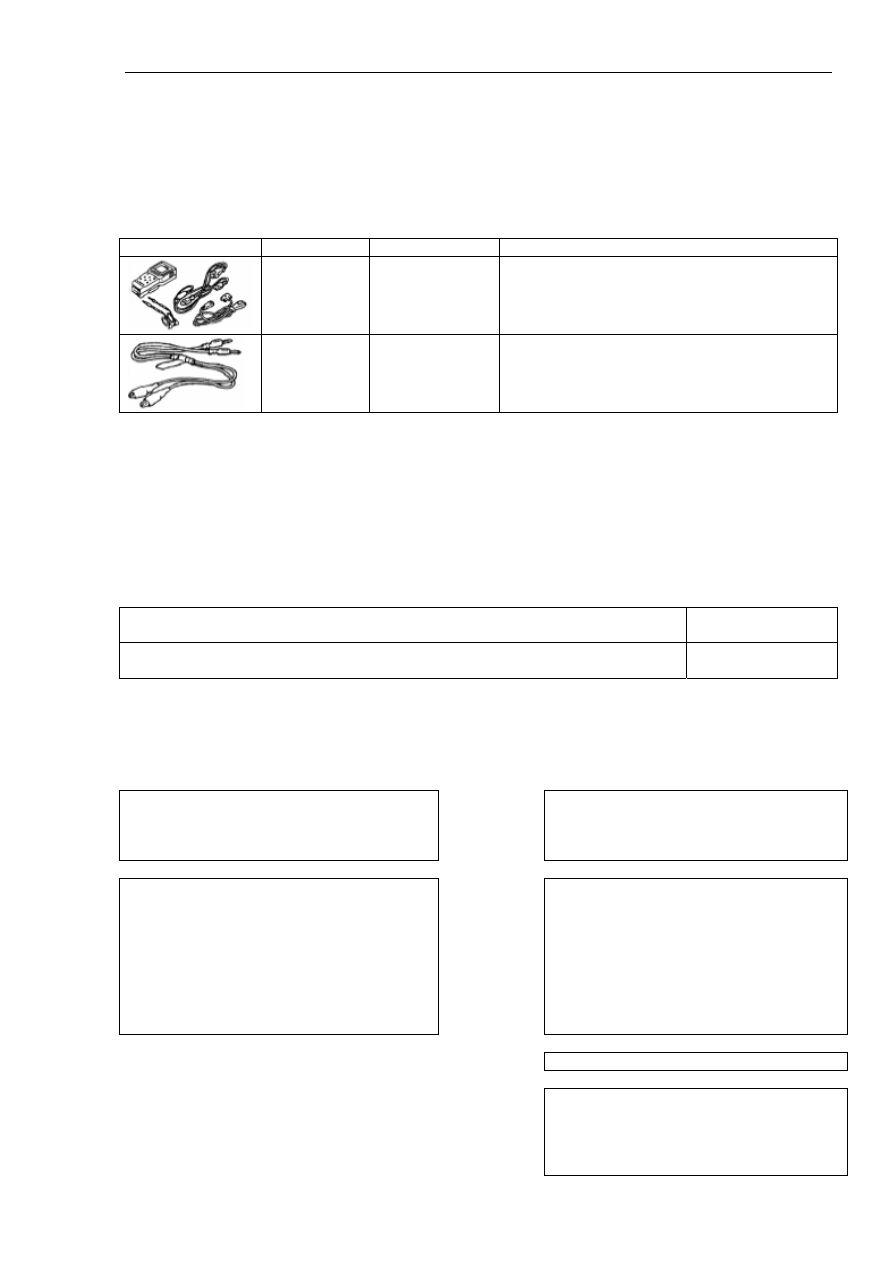

20.21. Наружные зеркала заднего обзора с электроприводом.

1. Специальный ремонтный инструмент.

См. таблицу 20-55.

Таблица 20-55.

Инструмент

Номер части

Наименование

Назначение



MB991502

Устройство
MUT-II

- Проверка сигналов на входе электронного блока
управления системы контроля времени и
аварийной сигнализации.



MB991529

Кабель для
диагностической
проверки

- Проверка сигналов на входе электронного блока
управления системы контроля времени и
аварийной сигнализации с помощью вольтметра.



2. Поиск и устранение неисправностей.

1). Классификация признаков неисправностей.

См. таблицу 20-56.

Таблица 20-56.

Признаки неисправностей

Номер процедуры

проверки

Проверка входного контура выключателя электропривода регулировки наружных
зеркал заднего обзора.

1



2). Процедуры поиска и устранения неисправностей.

Процедура проверки №1 показана на рисунке 20-105.

Проверка выключателя электропривода

регулировки наружных зеркал заднего обзора

(см. описание проверки 2 проводимости

контактов выключателя).

Ненормально

Æ

Заменить

Нормально ↓





Проверить для разъема B-30 выключателя

электропривода регулировки наружных зеркал

заднего обзора:

- Отсоединить разъем, проверить со стороны

кабельной шины.

- Установить ключ в замке зажигания в

положение 'ACC'.

- Напряжение между контактом 9 и массой.

Норма: напряжение на выходе аккумулятора.

Ненормально

Æ

Проверить контакты B-54, B-57, B-27, B-30,

ненормально – отремонтировать.



Нормально ↓



Проверить признаки неисправности.



Ненормально ↓

Нормально ↓



Проверить кабельную шину между

выключателем электропривода регулировки

наружных зеркал заднего обзора и замком

зажигания (ACC). Ненормально –

отремонтировать.
