содержание .. 8 9 10 11 ..
Внимание: Будьте осторожны, чтобы трубка не соскочила со штуцера про- качки, потому что жидкость горячая (80ºС) и находится под высоким давлением. Проверьте, чтобы жидкость в расширительном бачке не была вспенена или мутной и ее уровень не поднимался выше максимальной метки при выключении дви-
Рис. 5-8.
Рис. 5-9.

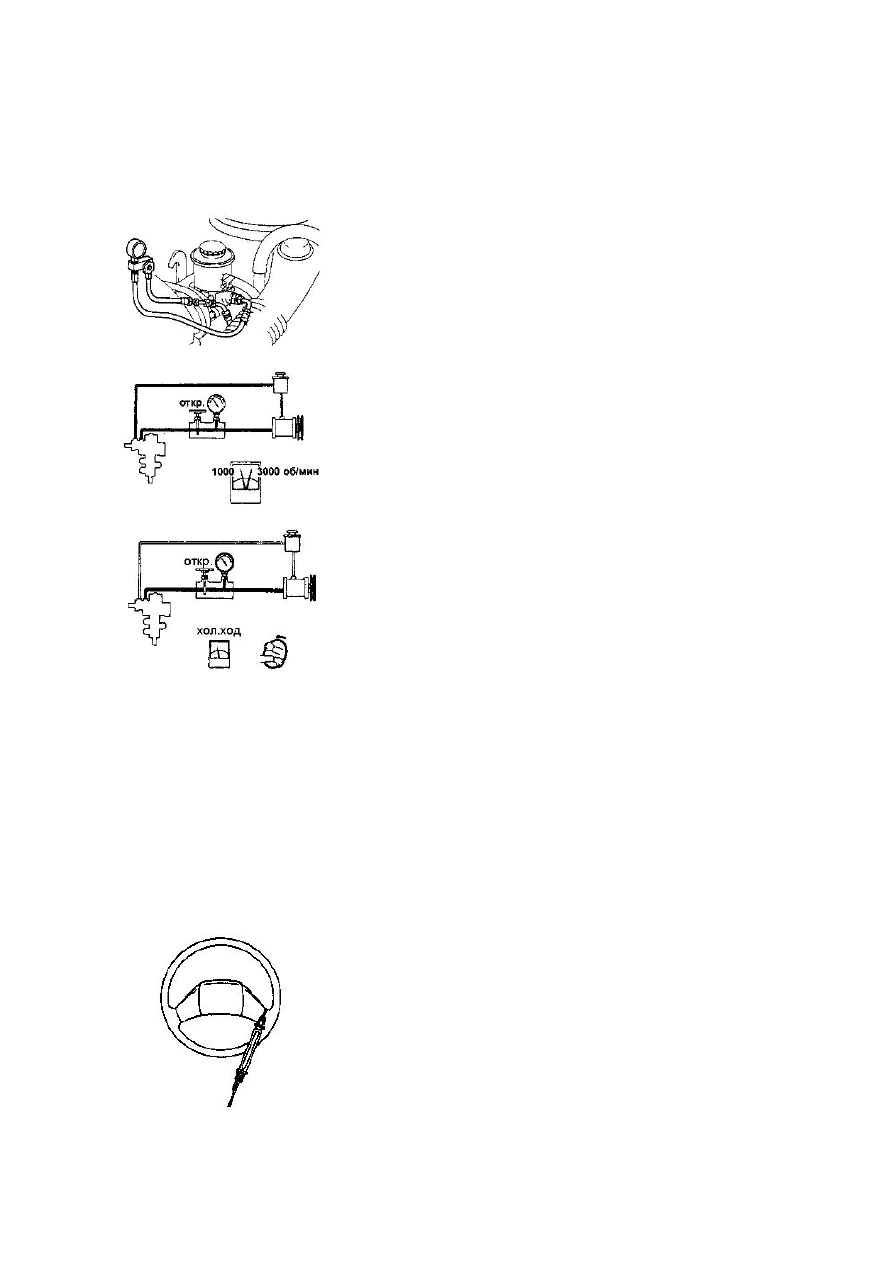

Рис. 5-10. Для проверки давления рабочей жидкости гид- роусилителя рулевого управления подсоедините ма- Отсоедините трубопровод подачи от насоса гидроусилителя. Подсоедините на вход манометра на- Прокачайте систему гидроусилителя рулевого управления. Запустите двигатель и проверьте, чтобы темпе- ратура рабочей жидкости бола не менее 80ºС. Закройте клапан и снимите показания маномет- ра. Минимальное допустимое давление – 7 355 кПа. Примечание: Запрещается держать клапан за- крытым более 10 секунд. Если давление низкое, отремонтируйте или за- мените насос гидроусилителя рулевого управления. Проверьте, что разность давления рабочей жидкости при частоте вращения двигателя 1 000 об/мин и 3 000 об/мин не превышает 490 кПа (рис. 5- Примечание: Не поворачивайте рулевое коле- со. Если разность больше, то замените клапан управления расходом насоса гидроусилителя рулевого управления. Проверьте давление при повороте рулевого колеса в крайнее положение (рис. 5-10.), при этом убедитесь, что клапан манометра открыт полностью и двигатель ра- Примечание: Не удерживайте рулевое колесо в крайнем положении более 10 секунд. Если давление низкое, то необходимо отремонтировать или заменить рулевой механизм. Отсоедините манометр и прокачайте систему гидроусилителя рулевого управления.
Рис. 5-11. Проверьте усилие на рулевом колесе. ложение, запустите двигатель и выведите его на ре- - используя манометр (см. рис. 5-11.) измерьте усилие на ободе рулевого колеса в обоих направлени- Максимальное значение при этом не должно превышать 39 Н. Если усилие больше максимально допустимого, отремонтируйте гидроусили- тель рулевого управления. |
