Great Wall Deer. Руководство - часть 12

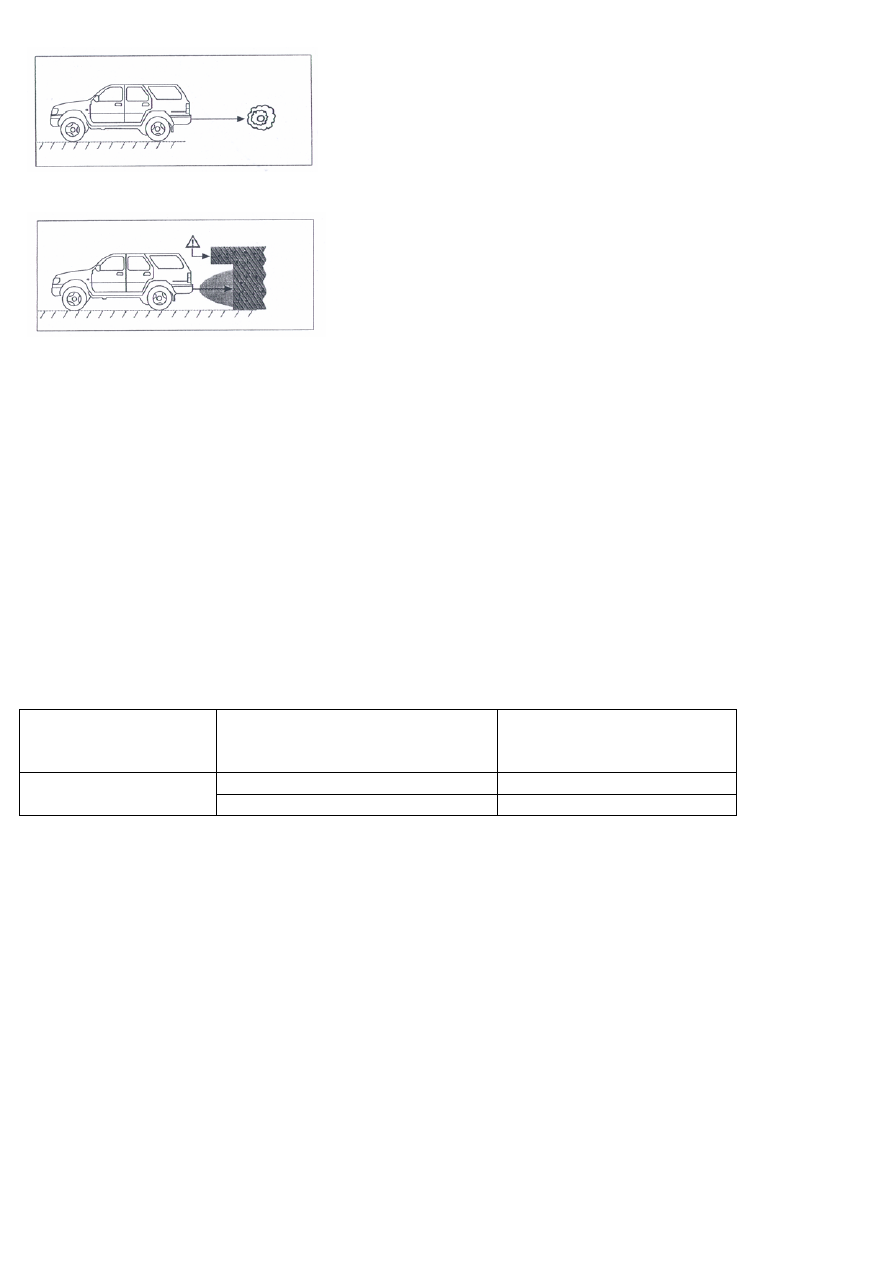

3. Мягкие предметы. Происходит поглощение звуковых волн.




4. Препятствия сложной формы.



Технические характеристики системы

Питающее напряжение, В                      12 ± 3
Сила тока, мА



        не более 120

Громкость звукового
сигнала, дБ





     70-90



Внимание!
При работе системы скорость движения не должна превышать 5 км/час.
Эффективность снижается при повреждении или загрязнении излучающих элементов, попадании на них
снега, пыли и т. п.
Данная система является вспомогательной и не снимает ответственности с водителя за управление
автомобилем. В случае возникновения происшествия во время работы системы изготовитель
ответственности не несет.

Возможные неисправности и их устранение

Большая погрешность
в отображении

Запасное колесо снималось с
двери задка или сдвигалось

Заново введите в память
наличие запасного колеса на
двери задка (см. выше)

Поврежден излучатель

Заменить

Препятствия не
отображаются

Загрязнен излучатель

Очистить





























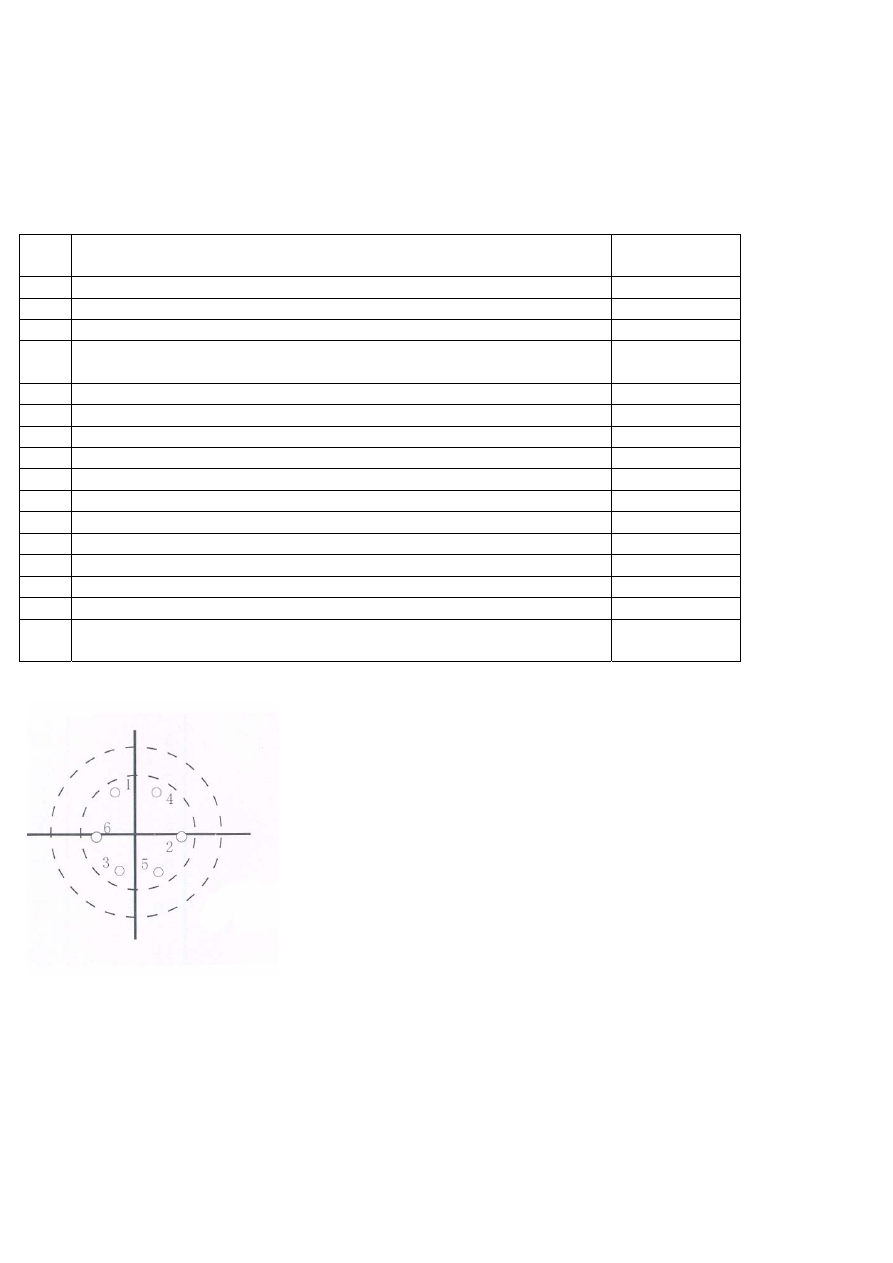

Приложение1. Момент затяжки болтов крепления основных узлов

№пп

Узел

Момент
затяжки (Нм)

1

Болт крепления верхнего рычага подвески 178±10

2

Гайка крепления регулировочного кулака нижнего рычага 196±15

3

Нижняя гайка крепления переднего амортизатора 137±30

4

Гайка крепления верхнего и нижнего рычага подвески к ступице
колеса

142±10

5

Гайка крепления рулевой тяги 177±15

6

Гайка крепления рулевого механизма к рычагу подвески 247±25

7

Болт крепления рулевого механизма к раме 142±10

8

Гайка крепления рулевой тяги к рычагу поворотного кулака

91±10

9

Болт крепления маятникового рычага к раме 142±10

10

Анкерный болт заднего моста 186±15

11

Гайка крепления шарового пальца рычага подвески к рулевой тяге 91±10

12

Гайка крепления маятникового рычага к рулевой тяге 59±10

13

Гайка колеса 226±25

14

Болт передней проушины переднего дифференциала (4х4) 147±10

15

Болт задней проушины переднего дифференциала (4х4) 167±15

16

Болты (левый и правый) крепления дифференциала к ведущей оси
(4х4)

83±3


  Гайки крепления колеса















Приложение 2.

ЗАПРАВОЧНЫЕ ОБЪЕМЫ И МАРКИ ГСМ И ЖИДКОСТЕЙ



Необходимое кол-во

№ пп  Система, агрегат, узел

для узла

для

автомобиля

Вид, марка




1

Система смазки
двигателя

 4,

2

л

SAE10W/30, QE15W/40


2



Коробка передач 2

л

3

Раздаточная коробка 1,5

л



3,5 л

Трансмиссионное масло класса
GL-4 SAE90 (лето) или SAE80
(зима)

4

Задний мост и

передний мост

 1,

8

л

гипоидное SAE90 класса GL-5

5

Гидроусилитель руля   1,2

л

Гидрожидкость №8 для  или №10
авиационная

6

Шарниры кардана 6

г 18

г

7

Шарниры рулевой
колонки

6 г 24

г

8

Шлицы торсионов 10

г 40

г

9

Подшипник сцепления

15

г

10

Подшипники ступиц
колес

120 г 480

г




Литол (литиевая № 2)

11

Клеммы батареи

5

г 10

г

Технический вазелин

12

Система охлаждения
двигателя

 7,

9

л

Антифриз на основе
этиленгликоля

13

Главный тормозной
цилиндр

0,35 л 0,

7

л

14

Гидропривод сцепления

 0,

35

л

Тормозная жидкость класса JG3
(GB10830-98), SAE J1703, DOT3

15

Бачок омывателя

1,

3

л

Пресная вода

16

Компрессор
кондиционера

 700-800

г

Хладагент R-12 (или
экологически приемлемый 134А)

17

Топливный бак

64

л

Неэтилированный бензин # 93

20

Узлы крепления троса
стояночного тормоза

 10

г

20

Ось кронштейна
запасного колеса

 10

г


Литол (литиевая № 2)


























Приложение 3.

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЕЙ «ВЕЛИКАЯ СТЕНА»

I.

Разъем блока управления двигателя

  IV.





Переключатель световой сигнализации


1.

Реле топливного насоса +







         А. Изменение света

2.

Питание













         Б.  Сигнал фарами

3.

Топливный насос, выход +                                                          В.  Ближний свет

4.

Сигнал тахометра                                                                          Г.  Дальний свет

5.

Сигнал скорости                                                                           Д.  Регулировка пучка

6.

Сигнализатор неисправности                                                      Е.  Выкл.

7.

Температура охлаждающей жидкости                                       Ж.  Габариты

8.

Выключатель зажигания                                                              И.   Фары

9.

Кондиционер (запрос на включение)

II.



1.

Индикатор заряда АКБ

2.

Регулятор напряжения

3.

Сигнализатор неисправности двигателя

4.

Зарядное устройство









5.

Реле эл. двигателя обдува

6.

Термостат















7.

 Эл. двигатель обдува

8.

Сигнализатор дальнего света

9.

Левая фара

10.

Правая фара

11.

Реле фар

12.

Реле габаритных огней

13.

Аварийная сигнализация

14.

Переключатель поворотов




III.    Лампы

1.

Габариты передние

2.

Габариты задние

3.

Освещение знака

4.

Подсветка прибора

Указатели поворота
5.

Левый передний

6.

Левый передний

7.

Левый задний

8.

Левый

9.

Правый передний

10.

Правый передний

11.

Правый задний

12.

Правый указатель поворота

13-13А.  Стоп-сигнал
13Б.   Стоп-сигнал дополнительный
14-14А.  Задние противотуманные фонари
15-15А.   Противотуманные фары
16.    Фонарь заднего хода

IV.  Приборы и сигнализаторы
