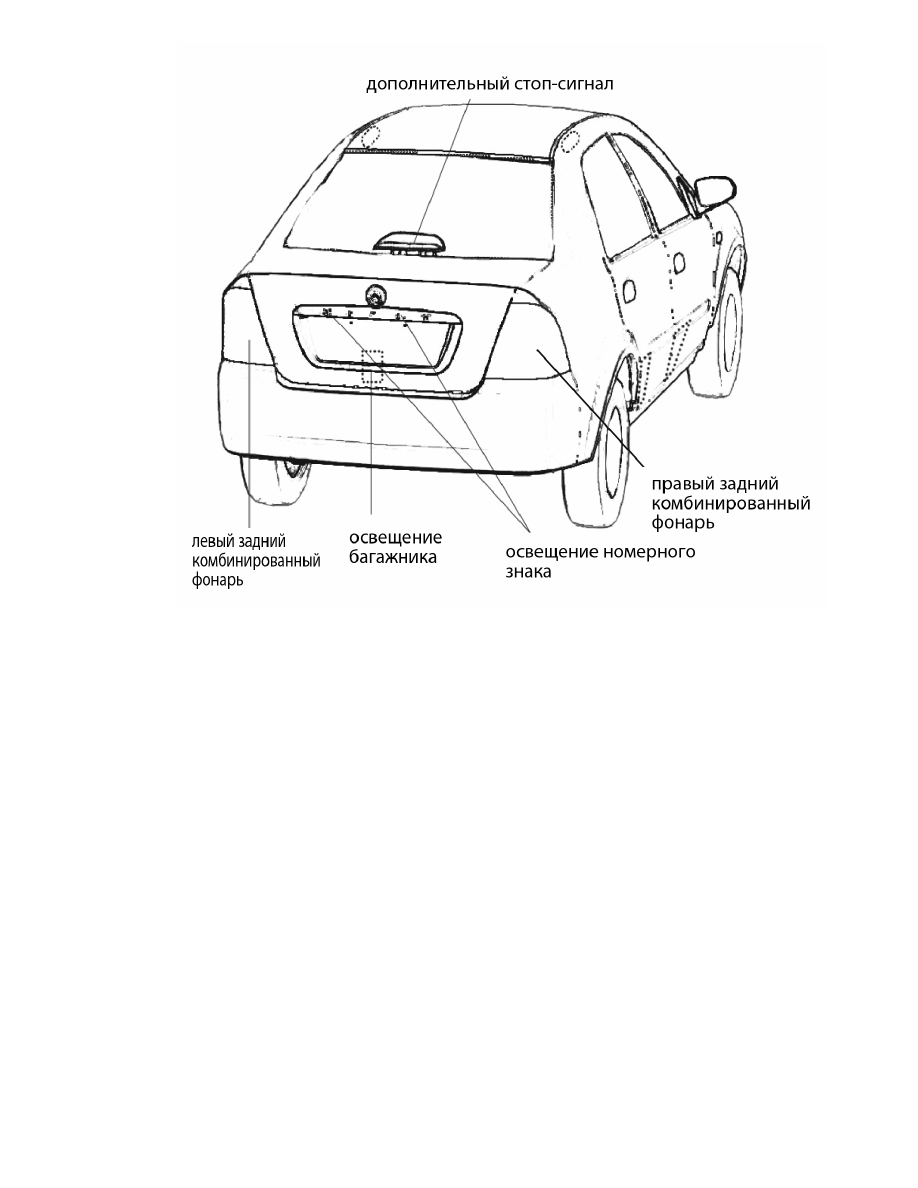

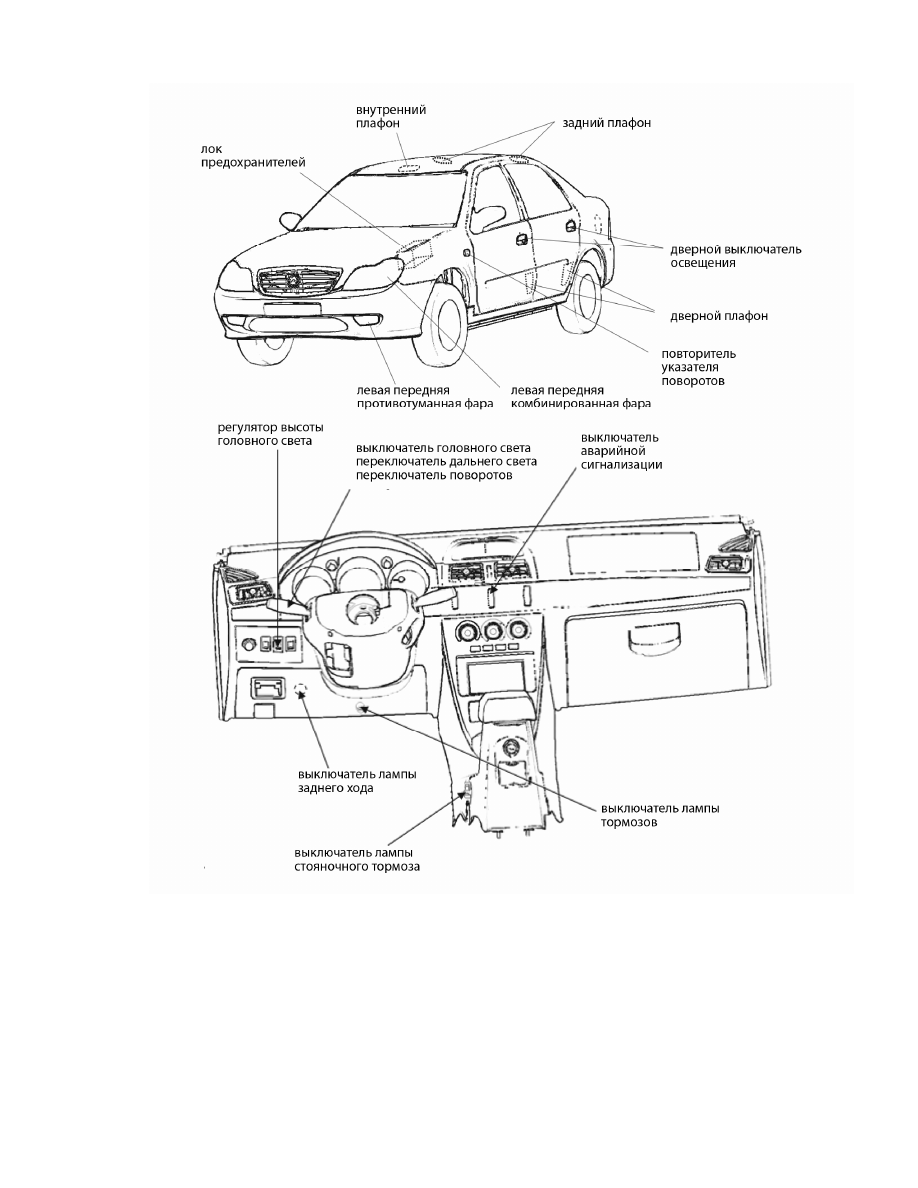

4. Расположение элементов системы освещения.

167

168

Часть 2. Неисправности системы освещения.

1. Таблица неисправностей освещения.

Примечание: Таблица, приведенная ниже, поможет Вам найти причины неисправности. Номер

в таблице указывает на приоритет неисправности.

(1)  Лампы головного света и габаритов.

Неисправность

Предполагаемая причина

1. лампа
2. предохранитель правой/левой фары

Ближний свет. Не горит лампа с одной
стороны

3. провода
1. выключатель в сборе

Ближний свет. Не горят лампа с двух
сторон

2. провода
1. лампа
2. предохранитель правой/левой фары

Дальний свет. Не горит лампа с одной
стороны

3. провода
1. выключатель в сборе

Дальний свет. Не горят лампа с двух
сторон

2. провода
1. выключатель в сборе

Не работают лампы указателя поворотов

2. провода
1. лампа

Не горит освещение

2. провода
1. лампа

Не горят габаритные огни с одной
стороны

2. провода
1. предохранитель
2. выключатель

Не горят габаритные огни с обеих сторон
(головной свет в норме)

3. провода
1. выключатель

Не горят габаритные огни с обеих сторон
(головной свет не работает)

2. провода

(2)  Передняя противотуманная фара.

Неисправность

Предполагаемая причина

1. Предохранитель противотуманной фары
2. Реле противотуманной фары
3. Выключатель в сборе

Передние противотуманные фары не горят
с обеих сторон (головной свет работает)

4. Провода
1. Лампа

Передняя противотуманная фара не горит
с одной стороны

2. Провода

169

(3)  Задняя противотуманная фара.

Неисправность

Предполагаемая причина

1. Лампа
2. Выключатель в сборе

Передние противотуманные фары не горят
(малая лампа в норме)

3. Провода
1. Лампа
2. Предохранитель

Передние противотуманные фары не горят
(малая лампа неисправна)

3. Провода

Задняя противотуманная фара не горит с
одной стороны

1. Лампа

2. Провода

(4)  Указатели поворотов и аварийная сигнализация.

Неисправность

Предполагаемая причина

1. предохранитель
2. центральный контроллер

Указатели поворотов и аварийная
сигнализация не работают

3. провода
1. выключатель аварийной сигнализации

Не работает аварийная сигнализация
(указатели поворотов в норме)

2. провода
1. выключатель указателей поворотов

Не работает аварийная сигнализация

2. провода
1. выключатель указателей поворотов

Не работает указатель поворотов одной
стороны

2. провода
1. лампа

Не работает только одна лампа указателей
поворотов

2. провода

(5)  Сигнал тормоза.

Неисправность

Предполагаемая причина

1. предохранитель
2. выключатель

Не горит лампа тормоза с одной стороны

3. провода

Сигнал тормоза горит всегда

1. выключатель
2. провода

Не горит сигнал тормоза с одной стороны 1. лампа

2. провода
1. лампа

Не горит лампа дополнительного стоп-
сигнала

2. провода
