9.3.6 Diagnostic information and procedures

9.3.6.1 Visual inspection

-

Confirm Fault Symptom

The most difficult situation in troubleshooting is that there is no any symptom incurred. In this case, it is necessary
to analyze the fault described by the user thoroughly. Then simulate the failure with the customer vehicle.

The same or similar condition and environment. No matter how rich the experience of the maintenance personnel
is and no matter how skilled the technology is, troubleshoot if not confirming the symptom, it will during repair

Ignore something important, and make wrong guess in some places. It may cause that the troubleshooting is
unable to be done.

-

Inspect components easy to access system to identify whether there is a significant damage that may lead to
the fault.

-

Support of connector joint and completely check main part for vibration, if vibration may caused fault
condition, suggest vibration method

1.    With a finger, gently shook the part that may be faulty and inspect for malfunction.

2.    Gently shake the connector vertically and horizontally.

3.    Slightly shake wire harness in vertical and horizontal direction.

-

On-board inspection

A.    Check the driver seat belt warning lamp;

a.    Turn the ignition switch to the ON position.

b.    When the driver seat belt is unfastened, check whether the driver seat belt warning lamp on the combination

instrument flickers.

c.    When the driver seat belt is fastened, check whether the driver seat belt warning lamp on the combination

instrument goes out.

B.    Check the passenger seat belt warning lamp:

a.    Turn the ignition switch to the ON position.

b.    If the passenger's seat is occupied and the seat belt is not fastened, check whether the passenger seat belt

warning lamp on the multi-functional instrument indicator flickers.

c.    If the passenger seat is occupied and the seat belt is fastened, check whether the passenger seat belt warning

lamp on the multi-functional instrument indicator goes out.

1859




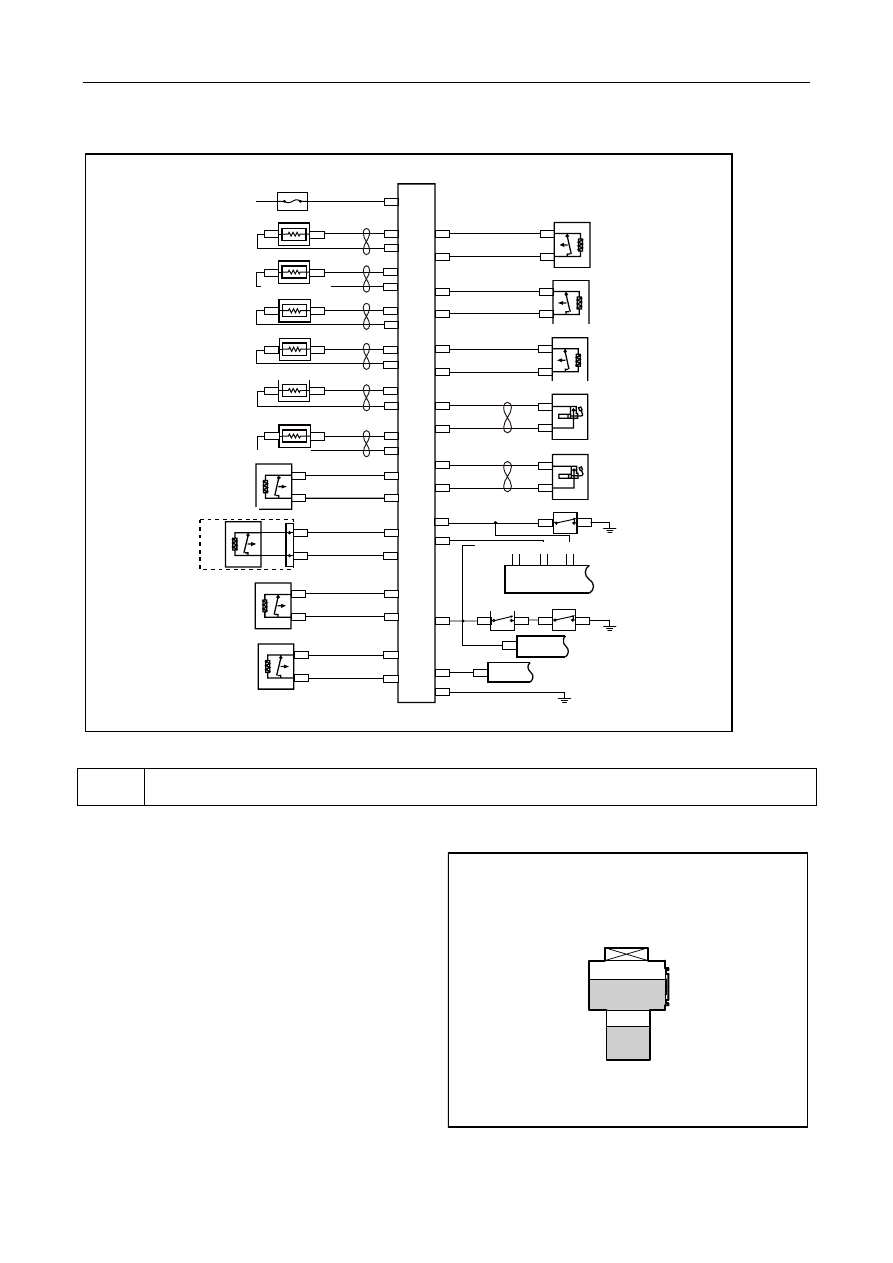

9.3.6.2 Driver Seat Belt Warning Lamp Does Not Work

Circuit diagram:

NL09-2101b

1
SO22

2

30

IP15

5

47

IP15

22

IP15

10A IF32

IG2

1

SO34

2

46

IP15

21

IP15

1

SO21

2

39

IP15

14

IP15

2

SO35

1

38

IP15

13

IP15

1

CA21

2

37

IP15

12

11

IP15

2

CA11

1

36

IP15

IP15

7
IP15

IP15

6

IP15

7

IP12

33

IP15

32

IP01

25

IP01

30

IP01

2

1

SO07

32
IP15

2

SO13

1

SO13

组合仪表

诊断接口

右后侧碰撞传感器

左后侧碰撞传感器

右侧碰撞传感器

左侧碰撞传感器

右前碰撞传感器

左前碰撞传感器

乘客安全带开关

驾驶员安全带开关

4

IP03

多功能仪表

1

2

SO03

SO03

乘员检测传感器

SO07

驾驶员座椅侧气囊

2

SO15

1

SO15

15

IP15

40

IP15

膝部安全气囊

2

IP44

1

IP44

16

IP15

17

IP15

驾驶员

安全气囊

1

2

1

IP15

2

IP15

时钟弹簧

IP41

IP41

乘客安全气囊

2

IP19

1
IP19

4

IP15

3

IP15

驾驶员侧气帘

乘客侧气帘

34

IP15

9
IP15

2

SO19

1

SO19

24
IP15

49
IP15

2

RF06

1

RF06

48
IP15

23

IP15

2

RF04

1

RF04

驾驶员安全带预紧限力器

35
IP15

10
IP15

2

SO37

1

SO37

乘客安全带预紧限力器

乘客座椅侧气囊

45

IP15

20

IP15

1

SO06

2

SO06

CA11

CA21

SO35

SO21

SO34

SO22

S

R

S

IG

DF

IS

F

P

SAR

PSA

F

DP

T

R

D

P

F

T

PPT

R

D

R

VBL

T

P

A

SBL

T

RIL

IS
O

G

ND

FP
FT

PC

AR

PC

AF

PF

ISF

DF

IS

R

DI

S

F

DI

S

R

DR

IS

F

DR

IS

R

DS

A

R

DS

A

F

D

KAR

D

KAF

DA

R

D

A

F

PA

R

PA

F

PF

ISR

PR

ISF

PR

ISR

PR

IS

F

PR

ISR



Diagnostic Steps:

1

Inspect the passenger seat safety belt buckle assembly.



(a)  Disconnect driver seal safety belt lock catch

harness connector SO13.

(b)  Use multimeter to measure whether driver's side

seat safety belt switch status meets the following
requirements.

(c)   Tie safety belt, resistance between terminal 1 and

2 is 10kΩ or higher.

(d)  When disconnect safety belt, resistance between

terminal 1 and 2 is lower than 1Ω.

Confirm if the resistance conforms to standard value.

NL09-2000b

1

2

SO13 驾驶员安全带开关线束连接器



Left front collision sensor

Right front collision sensor



Left side collision sensor

Right side collision sensor

Left rear side collision sensor

Right rearside collision sensor

Side airbag of driver seat



Clock spring



Driver
airbag

Waist airbag

Passenger airbag

Side airbag of passenger seat

Side air curtain of passenger

Side air curtain of passenger

Driver safety belt with preload limiter

Passenger safety belt with preload limiter

Driver safety belt switch

Passenger inspection Sensor

Passenger safety belt switch

Combination instrument

Passenger inspection Sensor

Passenger safety belt switch

Multifunction
instrument

Diagnostics
interface

SO13 driver safety belt switchharness

connector



1860












2

Inspect the communication between the wire harness driver seat safety belt buckle and the SRS control
module.



a)   Disconnect the harness connector SO13 of the

driver seat belt lock catch and harness connector
IP15 of the airbag control module.

(b)  Use multimeter to measure resistance between

driver's side seat safety belt buckle wire harness
connector SO13 terminal 2 and safety airbag
control module wire harness connector IP15
terminal 32.

Standard Resistance: Less than 1 Ω



NL09-2001b

1

2

SO13 驾驶员安全带开关线束连接器

IP15 安全气囊控制模块线束连接器

1 2

3 4

5

6

7

8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50









3

Replace circuit between the driver seat safety belt buckle and the SRS control module.

(a)    Replace circuit between harness driver seal safety belt lock catch and airbag control module.

Confirm whether the driver seat safety belt warning lamp work normally.









4

Inspect the communication between the passenger seat safety belt buckle and the body grounding.

No

Replace passenger seat safety belt buckle

assembly.

Yes

Yes

Go to step 4

No

Yes

The system is normal.

No

SO13 driver safety belt switchharness

connector



IP15airbag control module harness

connector



1861




(a)  Measure resistance between driver's seat safety belt buckle wire harness connector SO13 terminal 1 and

grounding.

Standard resistant value: is less than 1Ω

Is the resistance at a specified value?







5

Replace circuit between passenger seat safety belt buckle and body grounding.

(a)    Replace circuit of driver seal safety belt lock catch and body grounding,

Does the driver seat safety belt warning lamp work normally?









6

Inspect the communication between the SRS control module and the combination instrument.



(a)    Disconnect wire harness connector IP15 of safety

air bag control module.

(b)  Disconnect instrument cluster harness connector

IP01.

(c)



Measure resistance between wire harness
connector IP15 terminal 32 of safety airbag
control module and combined instrument wire
harness connector IP01 terminal 25.

Standard Resistance: Less than 1 Ω

Confirm if the resistance conforms to standard value.

NL09-2005b

IP15 安全气囊控制模块线束连接器

IP01 组合仪表线束连接器 1

1 2

3 4

5

6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

16

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

32 31 30 29 28 27 26 25 24 23 22 21 20 19 18

25









Yes

Go to step 6

No

Yes

The system is normal.

No

Yes

Go to step 8

No

IP01 combination instrument harness

connector1



IP15airbag control module harness

connector



1862
