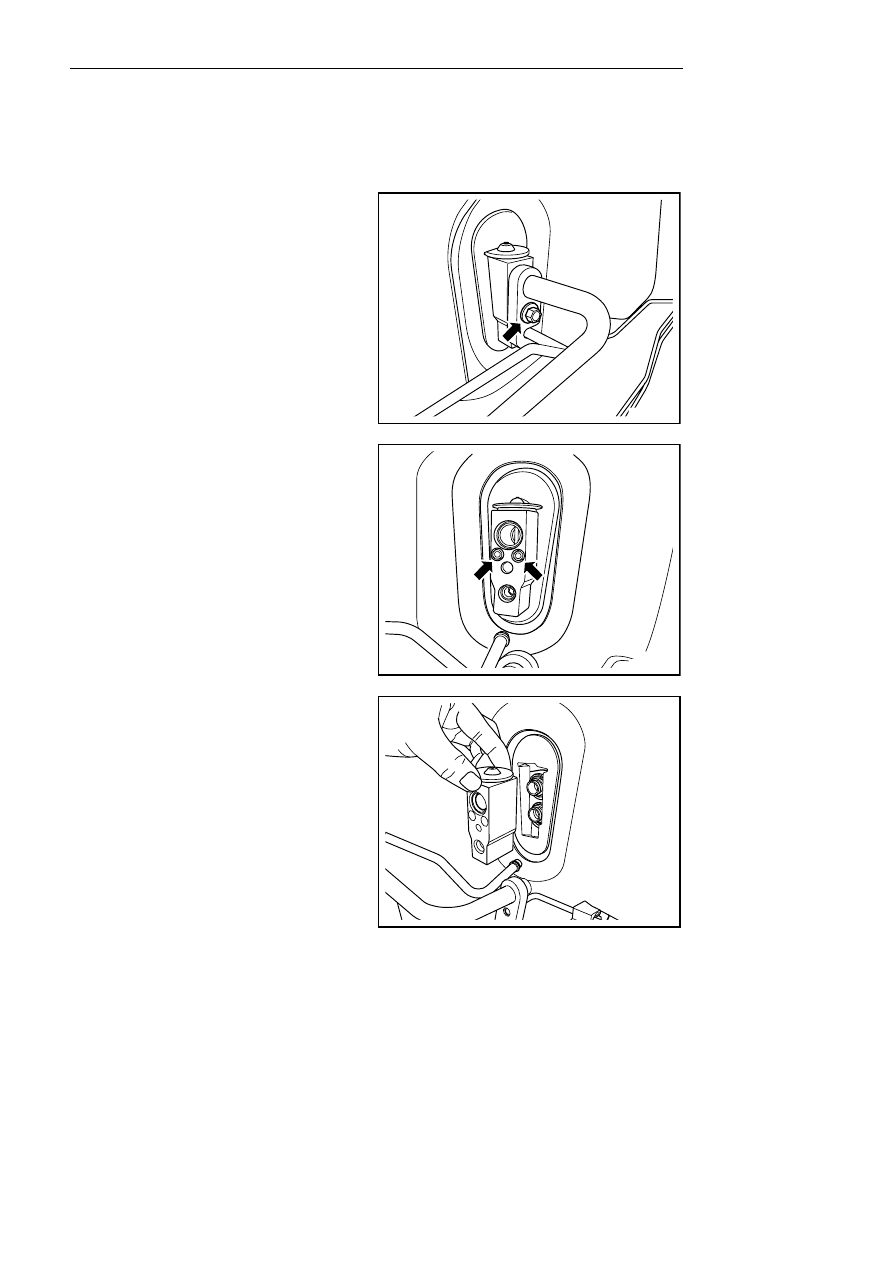

8.3.8.5 Expansion valve replacement

Dismantle procedure

Warning!

1.1.1.1 "Warning related to absorption of R-134a" stated in warning and caution.

1.  For operation of recycling procedures of A/C

refrigerant, refer to

8.2.7.12 Recycling and filling

of A/C refrigerant.



2.  Dismantle fixing bolt of A/C pipe on expansion

valve side, and disconnect A/C pipe.



NL08-0021b



3.  Dismantle 2 hexagonal bolts used for fixing

expansion valve.



NL08-0022b



4. Dismantle

expansion

valve.



NL08-0023b







1779



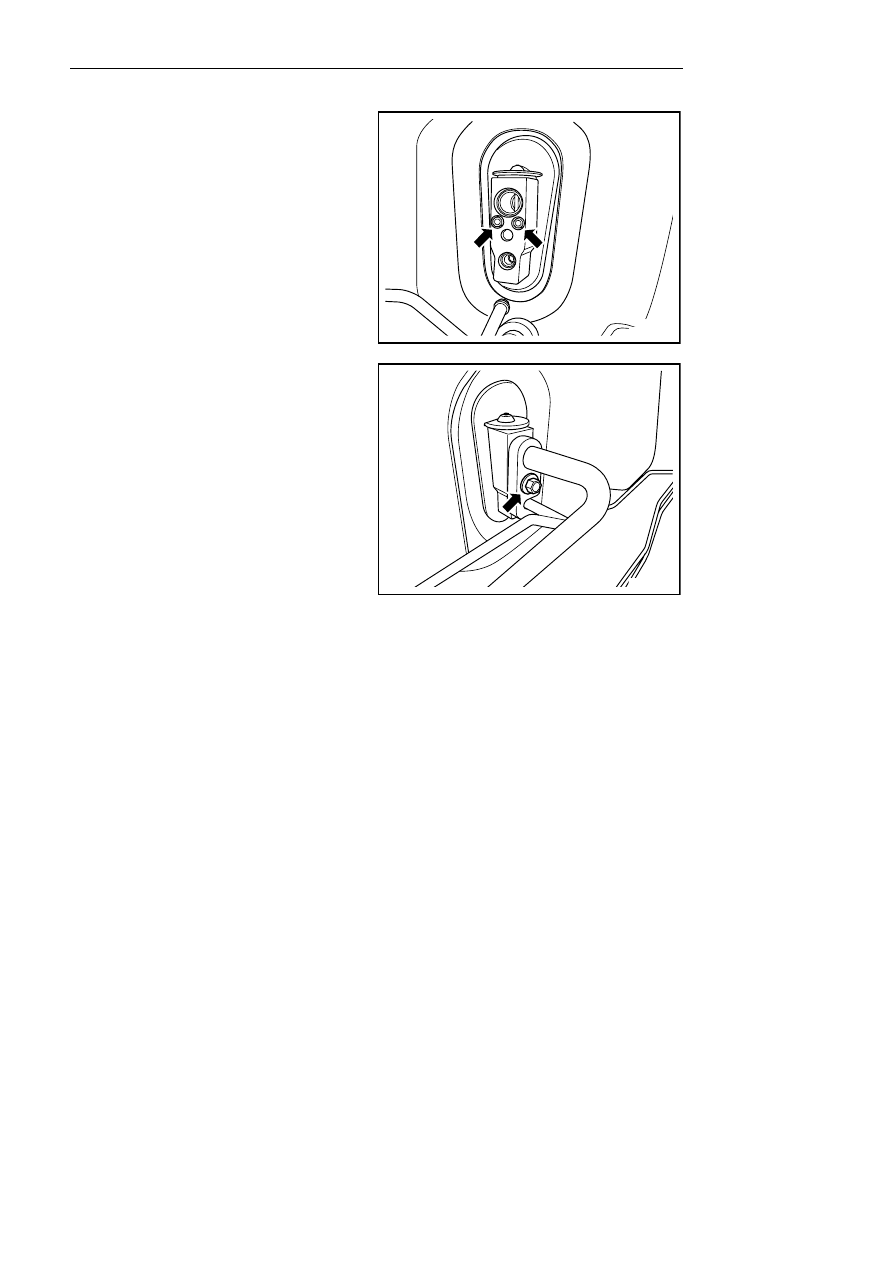

Installation Procedure:

1.  Install expansion valve and tighten it with

hexagonal bolt.



NL08-0022b



2.  Connect expansion valve side A/C pipe and

tighten it with bolt.

Notes:

The O-ring related in the process of installation must
be replaced by a new one.

3.  Operate recycling programs of A/C refrigerant.



NL08-0021b



1780



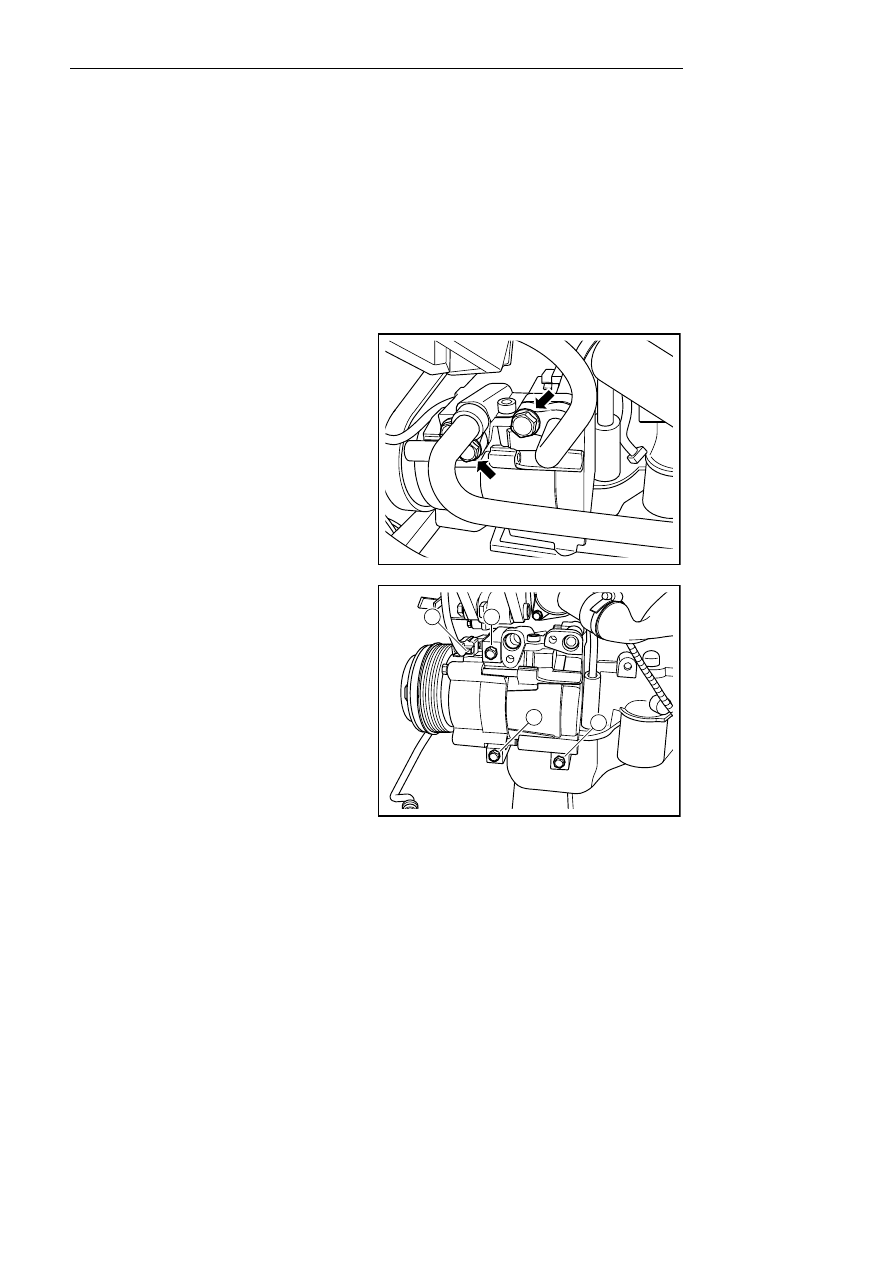

8.3.8.6 Compressor replacement

Dismantle procedure

Warning!

See "warnings for Intake of R-134a" in 1.1.1.1 warning and precaution.

Warning!

Warning: Refer to "warning for battery disconnection" in "warnings and precautions".

1.  Disconnect the battery negative cable. Refer to 2.11.8.1 battery cable disconnection/connection procedures.

2.  For operation of recycling procedures of A/C refrigerant, refer to 8.2.7.12 recycling and filling of A/C

refrigerant.

3.  Dismantle the drive belt; refer to 2.6.8.3 replacement of drive belt.

4.  Dismantle high and low pressure A/C pipe joint

on compressor.



NL08-0024b



5. Disconnect harness connector 1 of the

compressor.

6.  Dismantle 3 fixing bolts 2 for the compressor and

remove the compressor.



1

2

2

2

NL08-0025b



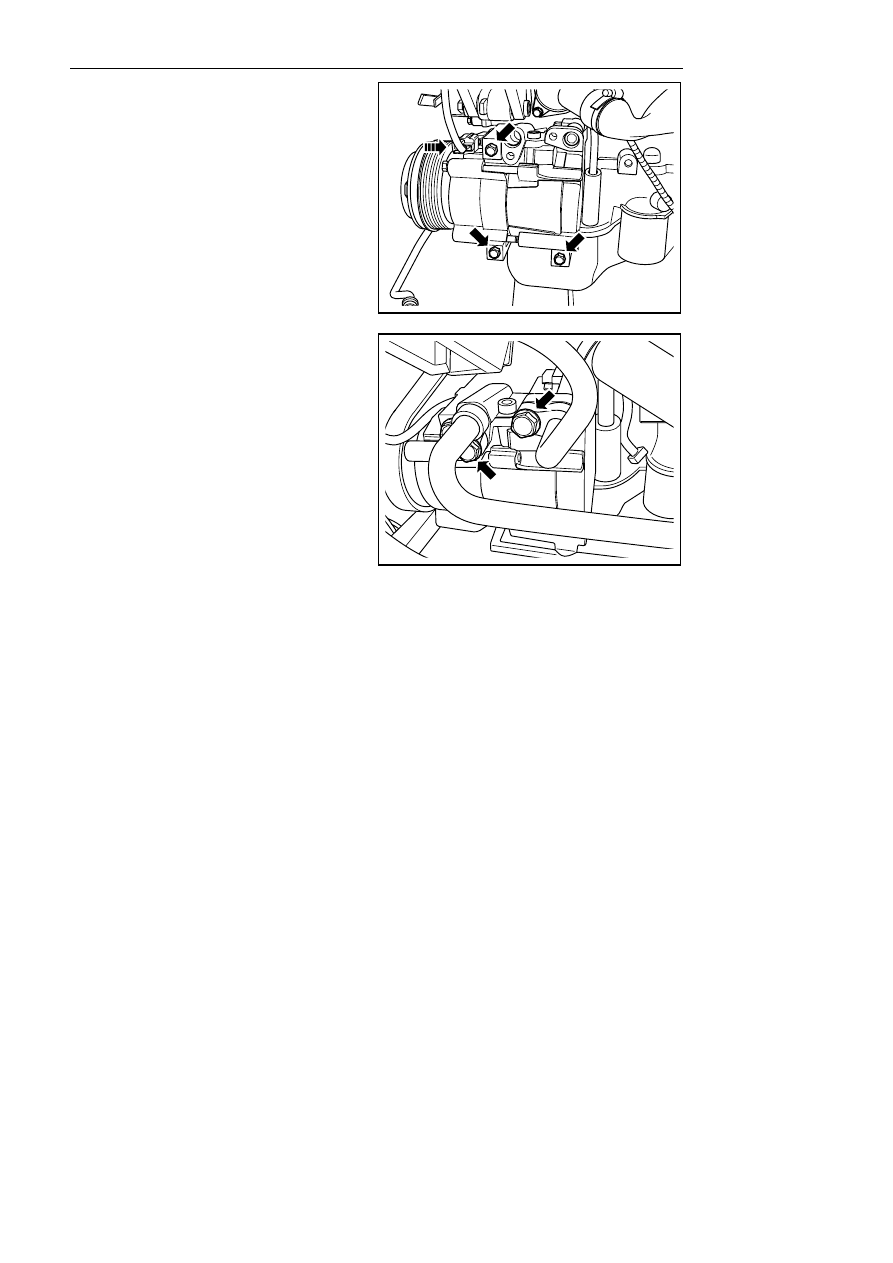

Installation procedure:

1781



1.  Install compresserand fasten it by bolt.

Torque: 20 Nm (Metric) 14.8 lb-ft (English system)

2.  Connect compressor harnesses connector.



NL08-0026b



3.  Install high /lower pressure A/C pipe joint on the

compressor.

Torque : 18Nm(Metric) 13.3lb-ft(English system)

Notes:

The O-ring related in the process of installation must
be replaced by a new one.

4.  For installation of drive belt, refer to 2.6.8.3

Replacement of drive belt.

5.  A/C Refrigerant Filling Procedures

6.  Connect the negative cable of the battery.



NL08-0024b
