2.

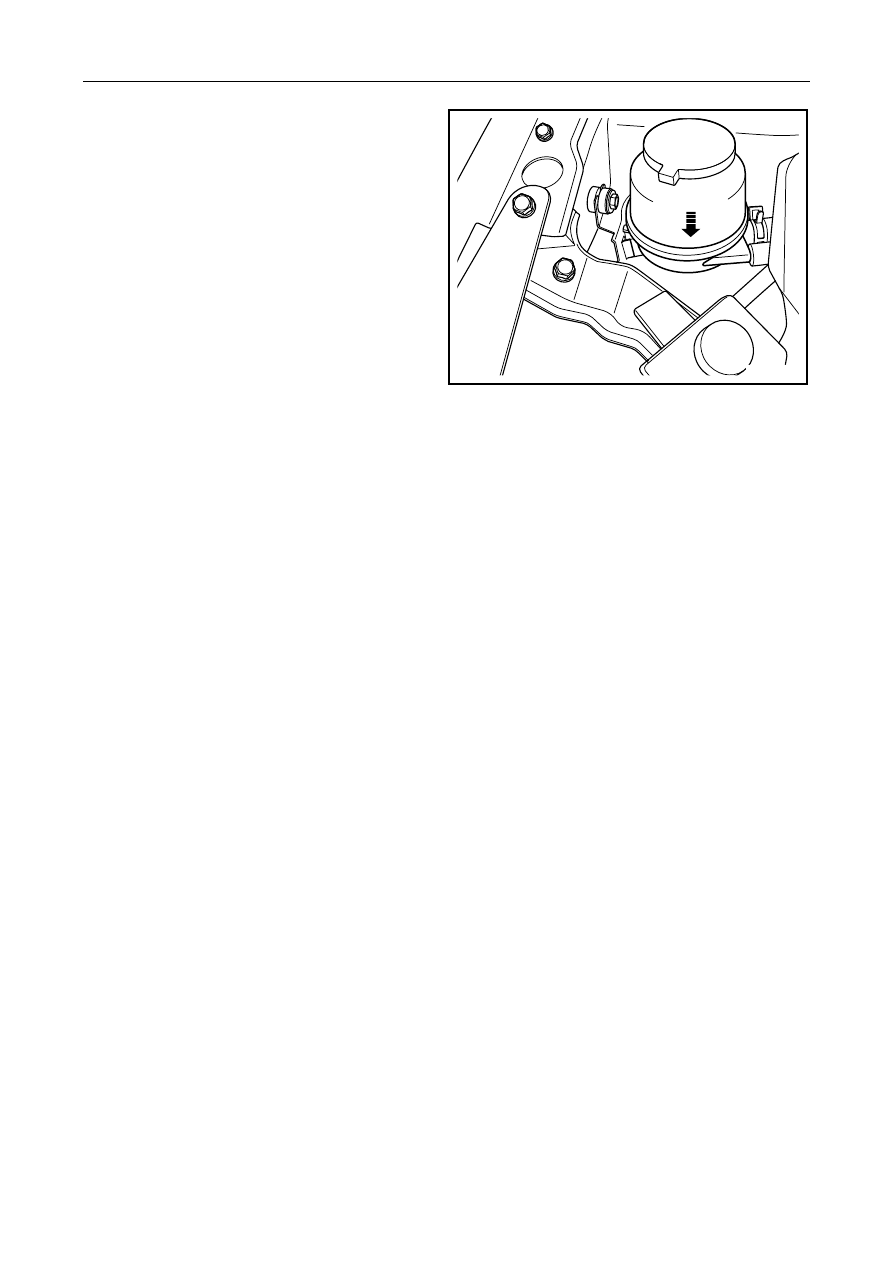

Install oil can onto oil can bracket.

3.

Fill power steering oil into oil can.

4.

Inspect whether there is leakage in power
steering system pipeline, if yes, repeat above
procedures until pipeline has no leakage.

5.

Perform the air purging procedures of the power
steering system.



NL07-0020b



1655




7.2.8.10 Power steering pump assembly replacement

Dismantlement Procedure

1.

For dismantling of engine drive belt, refer to
2.6.8.3 Replacement of drive belt.

2.

Use container to receive the power steering fluid
flowed out.

3.

Disconnect power steering pump assembly
pressure switch harness connector.



NL07-0021b

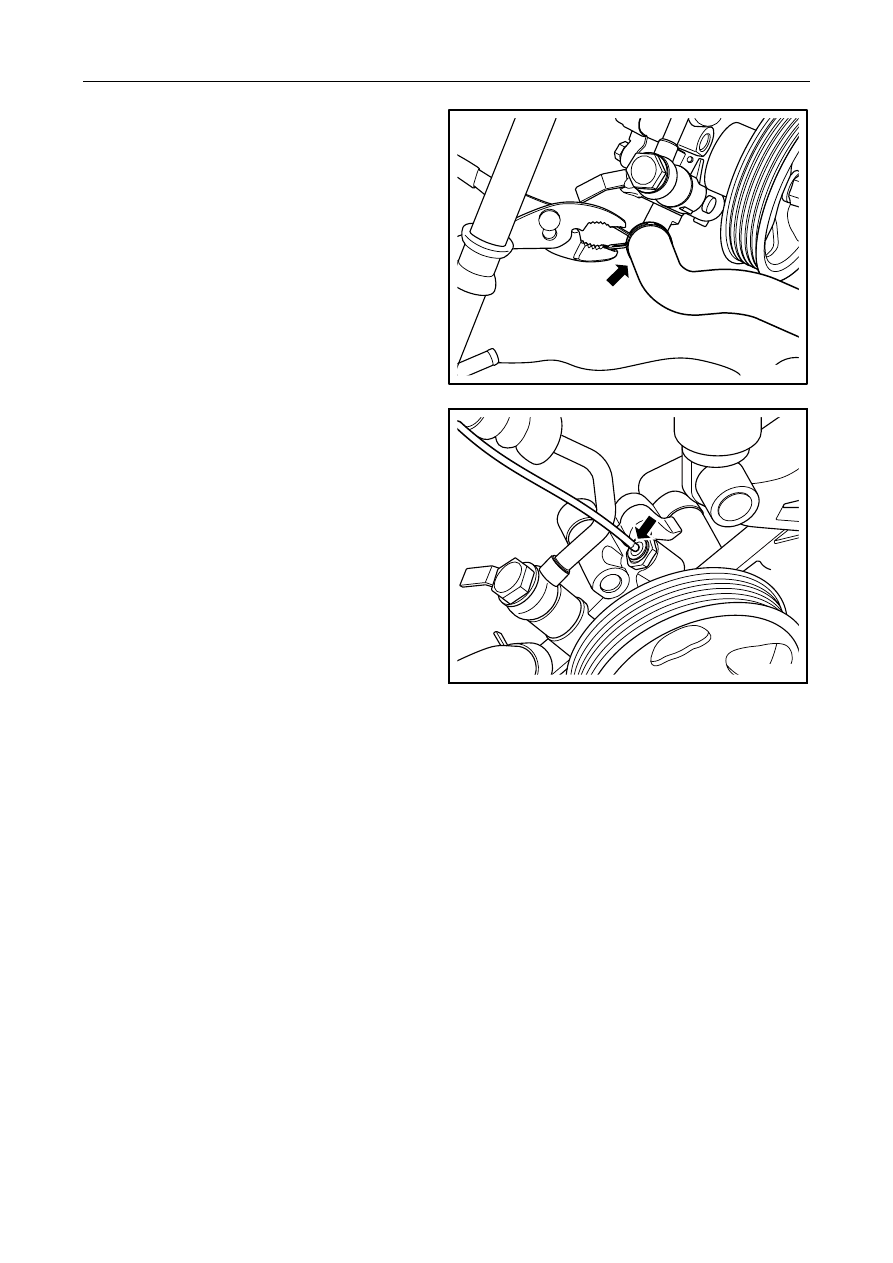

4.

Disconnect oil supply hose of power steering
pump assembly.



NL07-0011b

5.

Remove the high pressure pipe of the power
steering pump assembly.



NL07-0022b

1656




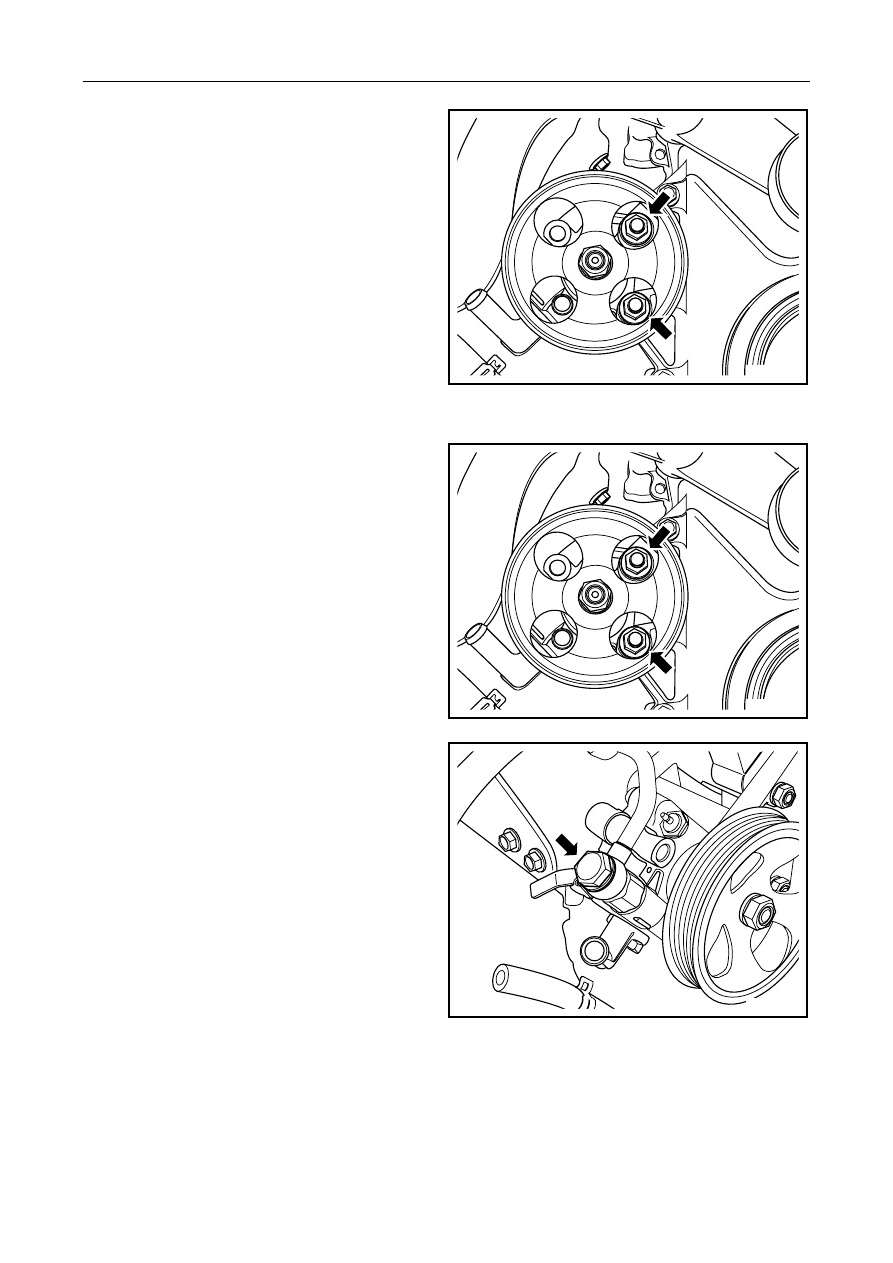

6.

Remove the power steering pump assembly
fixing bolt and nut fittings and dismantle the
power steering pump assembly.



NL07-0023b

Installation Procedure:

1.

Install power steering pump assembly onto the
vehicle and tighten fixing bolt and nut
components.

Torque :50 Nm (Metric) 37 lb-f t(English system)



NL07-0023b

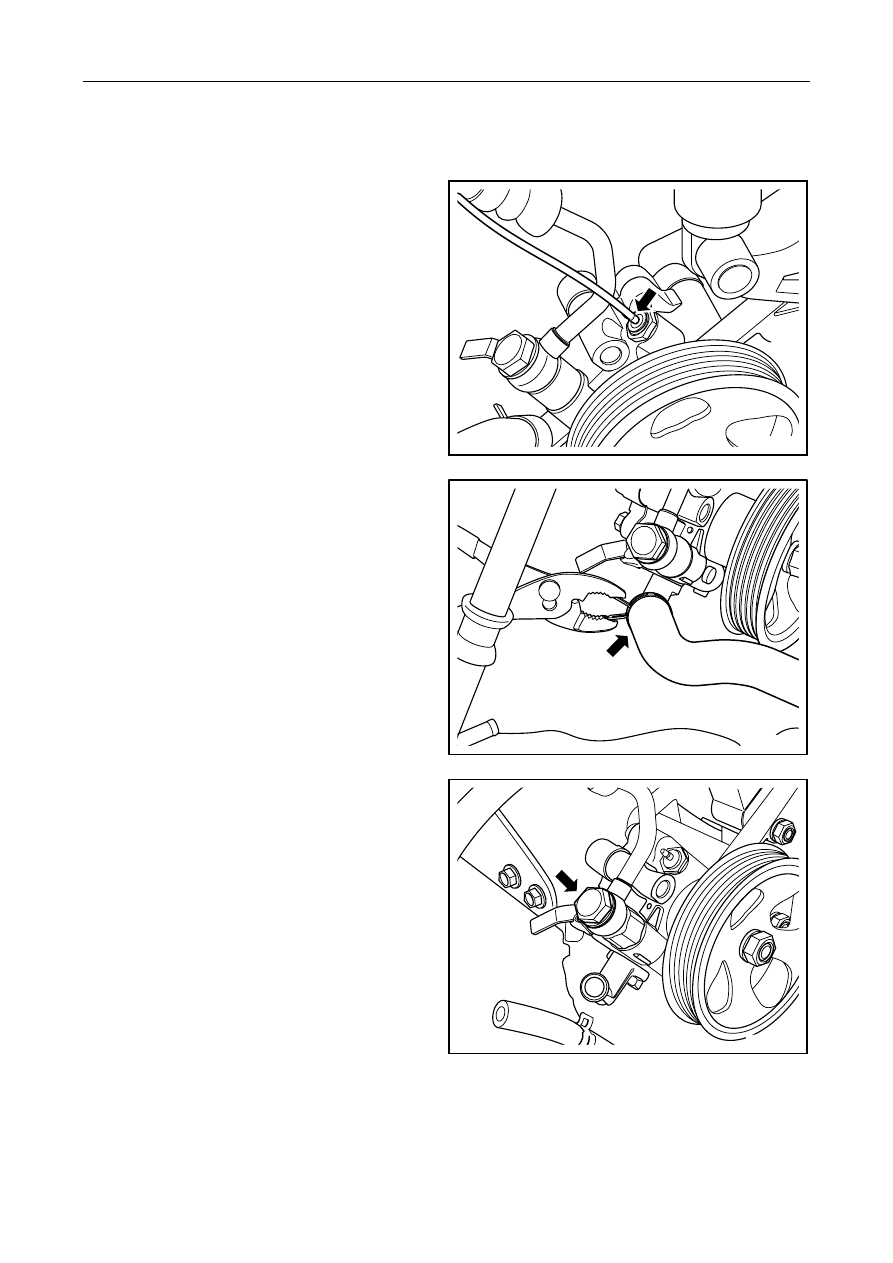

2.

Connect power steering pump assembly
high-pressure pipe and tighten it.

Torque :9Nm (Metric) 6.7lb-ft (English system)



NL07-0022b

1657




3.

Connect oil supply hose of power steering pump
assembly.



NL07-0011b

4.

Connect the pressure switch harness connector
for the power steering pump assembly.

5.

Install the drive belt of the engine.

6.

Fill with power steeering fluid.

7.

For implementing of air exhaust procedures of
power steering system refer to 7.2.8.7 Air exhaust
procedures of power steering system.



NL07-0021b
