2.9.3 System operating principle

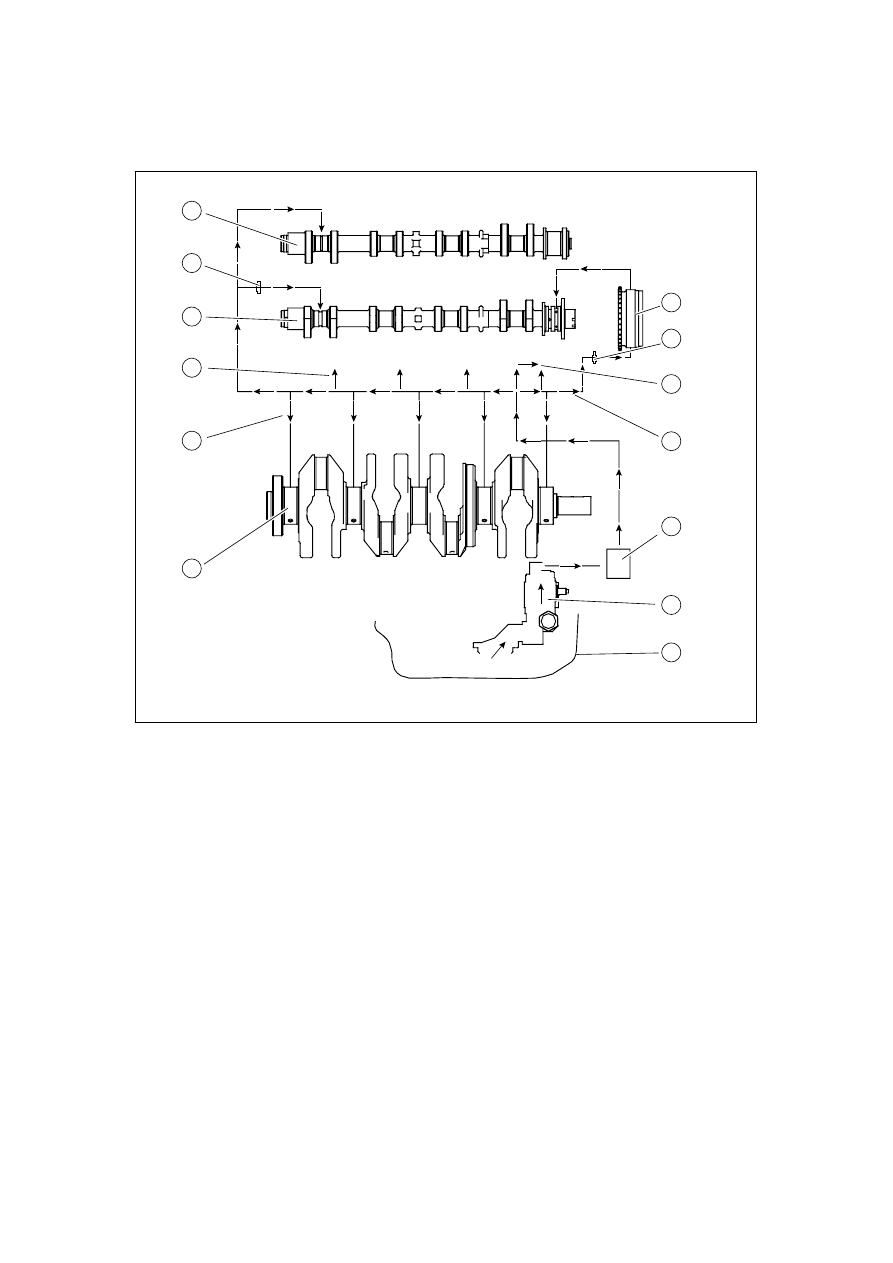

2.9.3.1 Lubrication Oil Gallery Schematic

7

5

6

4

3

2

13

12

11

10

9

8

1

GC02-0105c

1.  Engine oil pan component

2.  Oil pump and strainer subassembly

3.  Oil filter component

4. Main

oil

path

5. OCV

valve

6.  Balance craft oil path

7. VVT

8. Exhaust

camshaft

9.  Oil pressure alarm device

10. Intake camshaft

11.  Piston injector component

12.  Main Journal oil path

13. Crankshaft



2.9.3.2 Engine Oil Pressure Alarm Control Principle

Engine oil pressure alarm is a pressure switch and set on the engine main oil piping. When the
engine oil pressure is below the specified value, this switch is switched off and the engine oil
pressure warning lamp in the instrument will be on. When the car starts normally, the oil pump
transfers the oil pressure to the system, so this switch is switched off and the engine oil pressure
warning lamp in the instrument will be off.



591

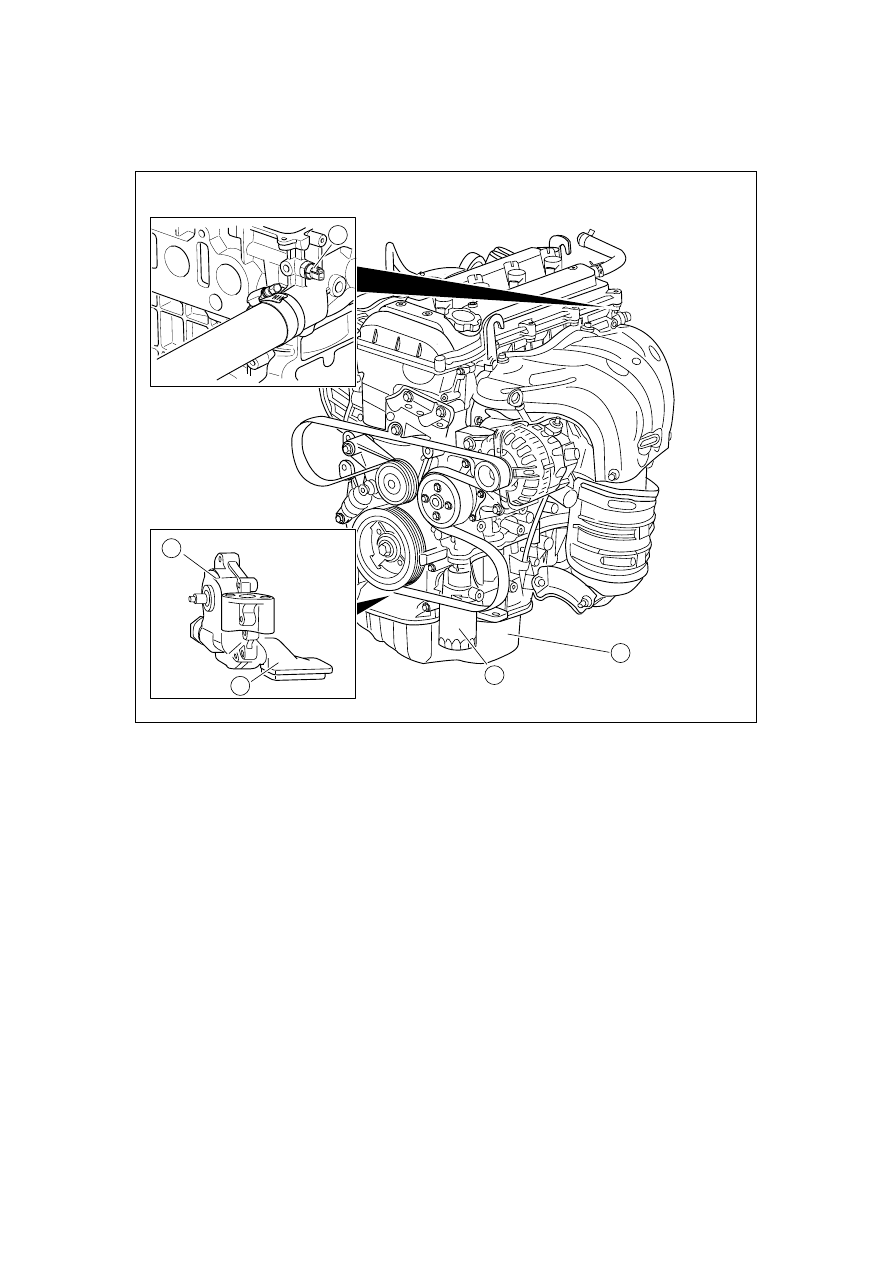

2.9.4 Component position

2.9.4.1 Component position

2

3

4

5

1

GC02-0106c



1.  Air-Conditioning Pressure Switch

2.  Engine Oil Pump

3. Oil

strainer

4. Oil

Filter

5. Oil

Pan

592

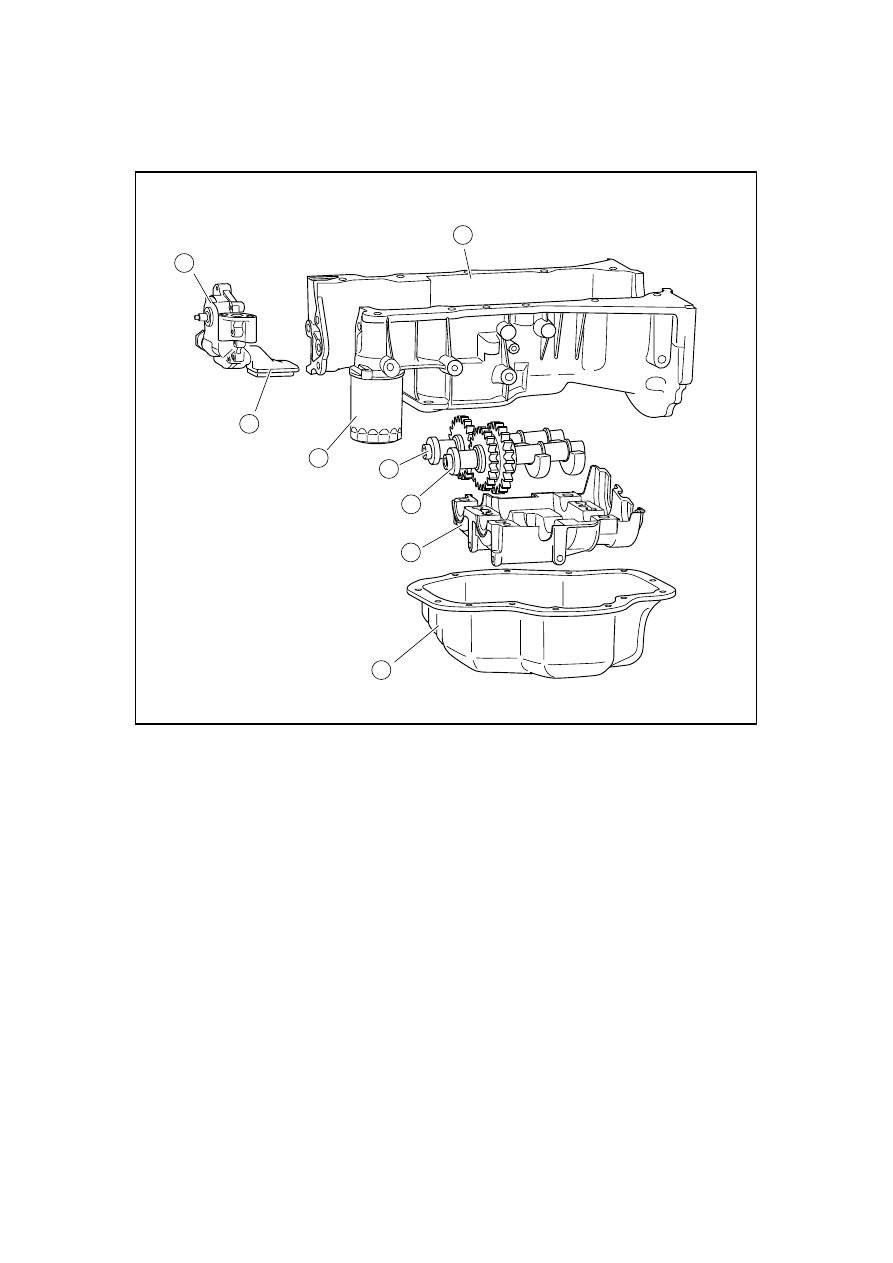

2.9.5 Disassemble drawings

2.9.5.1 Disassembly diagram



1

8

2

3

4

5

6

7

GC02-0107c



1.  Engine Oil Pump

2. Oil

strainer

3. Oil

Filter

4.  Balance shaft component II

5.  Balance shaft component I

6.  Balance shaft bearing cover

7. Oil

Pan

8. Crankshaft

593

2.9.6 Electrical schematic diagram

2.9.6.1 Electrical Schematic Diagram

组合仪表

LED

机油压力感应塞

蓄电池电压 +B

FE02-2045b



Oil pressure sensor

Battery voltage

Combination

instrument

594
