Капот/двери--Передняя дверь



8.  Снимите левое переднее стекло [68000146]

Совет: вставьте тряпку в стальную панель двери,
чтобы не поцарапать стекло.
(a) Поверните стекло, чтобы болты оказались в

ремонтном отверстии.

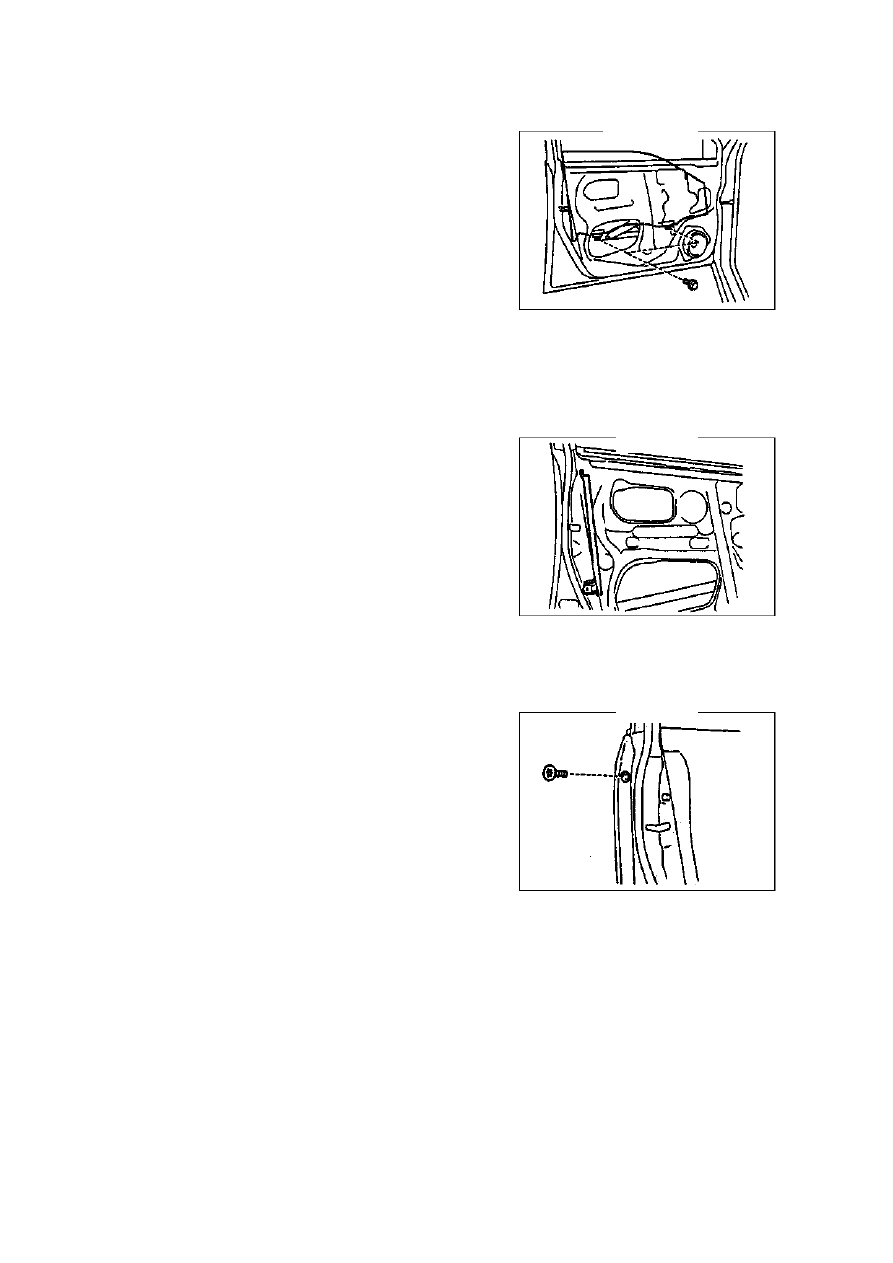

(b) Снимите 2 болта и стекло (рис.855).

Примечание: Не повредите стекло.
Совет: для снимания вытащите стекло вверх.

9.  Снимите изоляцию направляющей стекла

[68000161]

10. Снимите подъемник стекла [67000122]

(a) Снимите разъем.
(b) Снимите 6 болтов и подъемник.



11. Нанесите смазку на кузов.
12. Снимите направляющую стекла [68000148]

Снимите винт и нижнюю скобу рамы двери.

13. Снимите замок [68000152]

(a) Снимите разъем.
(b) Снимите тягу внешней ручки (рис.856).
(c) Снимите болт и винт.
(d) При помощи ключа (T30) снимите 3 винта и замок.
(e) Снимите 2 винта и замок.

14. Нанесите смазку на кузов.

Нанесите смазку на поворотные и скользящие части
подъемника.

15. Снимите облицовку внешней ручки.

(a) При помощи ключа снимите винт и гнездо ключа.
(b) Снимите ручку с облицовки.
(c) При помощи ключа снимите винт и облицовку ручки.

16. Установите замок [68000152]

(a) При помощи 2 винтов установите замок.
(b) Используйте ключ (T30) для установки 3 винтов и замка
(рис.857).

Момент затяжки: 5.0 Нм

(c) Установите болты и винты.
(d) Установите тягу на ручку.
(e) Подключите разъем.



Рис.855.

Рис.856.

Рис.857.



367

Капот/двери--Передняя дверь



17. Установите подъемник [67000122]

(a) При помощи 6 болтов установите подъемник.

Момент затяжки: 8.0 Нм

(b) Установите электроподъемник и стекло.
(c) Подключите переключатель к проводам и установите переключатель зажигания в положение
ON.
(d) Несколько раз нажмите e UP и DOWN.
(e) Проверьте нормальную работу AUTO UP и AUTO DOWN.
Совет:



•  При новой установке функция защиты от зажимания не работает.
•  После использования AUTO UP для полного закрывания стекла, если оно не

открывается, необходимо настроить подъемник заново.

(f)  Проверьте работу электроподъемника.

18. Проверьте работу электроподъемника
19. Установите крышку ремонтного отверстия двери.

Совет:



•  При установке крышки, вытащите тягу и разъем из

отверстия (рис.858).

•  При установке крышки тягу и разъем нельзя

сгибать.

•  После установки крышки проверьте приклеивание

ленты.

Рис.858.



368

Капот/двери--Передняя дверь



Регулировка



Совет: процедура работ на правой стороне идентична левой.
1. Проверьте зазор левой передней двери

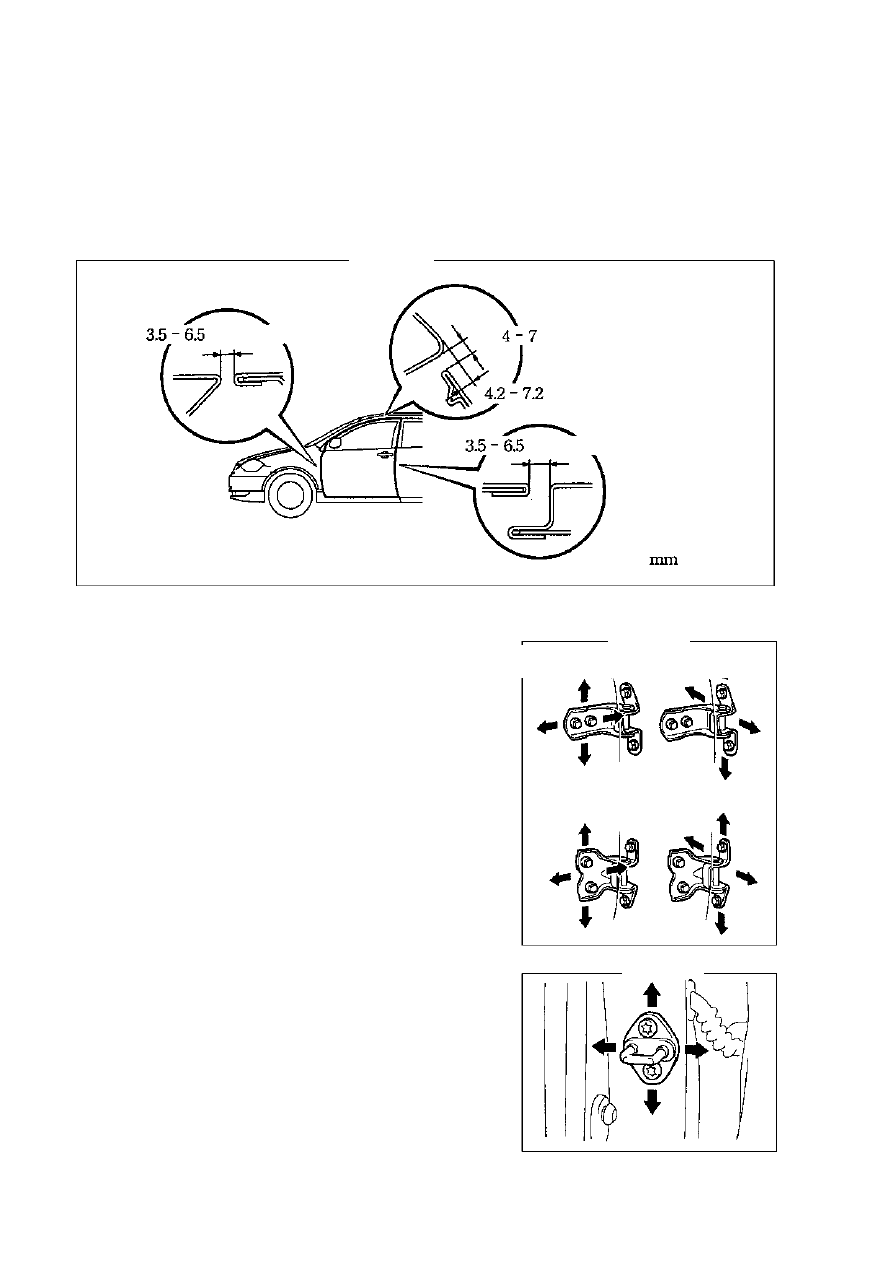

(a) Проверьте указанные на рисунке 859 значения.



2. Отрегулируйте зазор левой передней двери .



(a) Используйте специальный инструмент для

откручивания болта петли на стороне кузова для
регулировки двери (рис.860).
Момент затяжки: 26 Нм

(b) Открутите болт петли со стороны кузова для

регулировки двери.
Момент затяжки: 26 Нм

(c) Ослабьте винт скобы замка и при помощи пластикового

молотка отрегулируйте положение скобы (рис.861).

(d) Затяните винты скобы.

Момент затяжки: 23 Нм



Сторона

двери



Сторона кузова

Сторона

двери



Сторона кузова

Рис.859.

Рис.860.

Рис.861.



369

Капот/двери--Задняя дверь



Задняя дверь

Ремонт



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  Процедура ремонта правой стороны идентична левой.

1.  Снимите панель управления левой задней двери [68000176]

При помощи отвертки снимите панель управления.

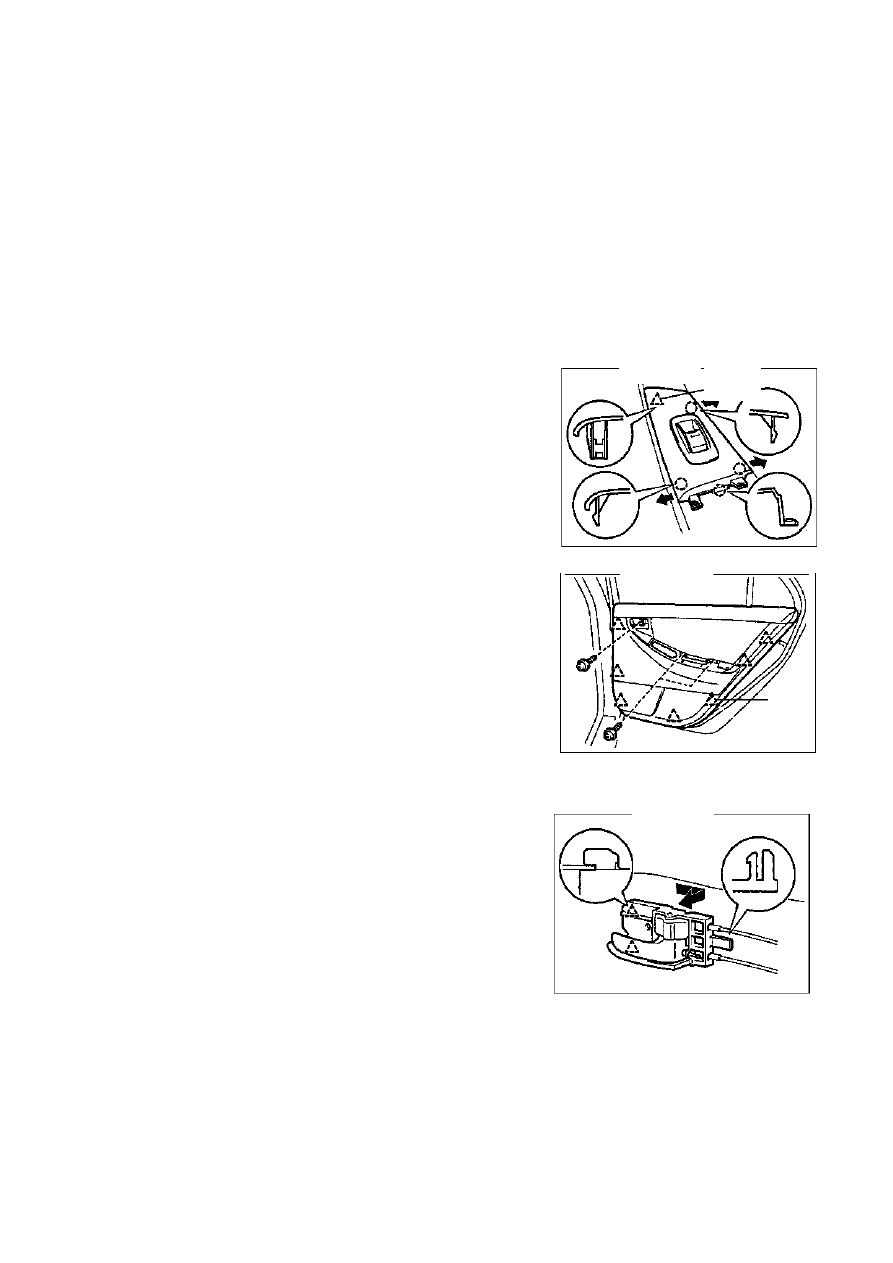

2.  Снимите облицовку двери [68010057] (рис.862).

(a) Снимите 3 винта.
(b) Снимите зажимы и вытяните облицовку вверх для

снятия.

3.  Снимите внутреннюю ручку [68010051]

Снимите внутреннюю ручку и 2 троса.

4.  Снимите крышку ремонтного отверстия двери.

Снимите крышку ремонтного отверстия.

5.  Снимите внешнюю ленту стекла [68000196]
6.  Снимите изоляцию направляющей стекла [68000199]

(a) Снимите изоляцию направляющей стекла.

7.  Снимите направляющую стекла [68000187]

Снимите 2 болта разделительную стойку заднего стекла
(рис.863).

8.  Снимите треугольное стекло [68000181]

(a) Снимите треугольное стекло.

Примечание: Не повредите стекло.

(b) Снимите резинку со стекла.

9.  Снимите основное стекло [68000179]

Совет вставьте тряпку в стальную панель двери, чтобы
не поцарапать стекло.

(a) Возьмите стекло (рис.865).
(b) Наклоните стекло и снимите ролик подъемника с

направляющей стекла для его снимания (рис.864).

10.  Снимите подъемник [67000124]

(a) Снимите разъем.
(b) Снимите 4 бота и подъемник.



Зажим

Зажим

Рис.862.

Рис.863.

Рис.864.
