321

2.  Снимите  элементы  отделки  потолка  автомобиля  (см. “Демонтаж  и  установка

элементов отделки потолка автомобиля”)

3.  Снимите декоративные накладки задних  стоек кузова(см. “Демонтаж и установка

задней полки”)

4.  Снимите  дополнительный    стоп-сигнал,  (см.

“Демонтаж и установка задней полки”)

5.  Снимите  полку  багажника  (см. “Демонтаж  и

установка  задней полки ”)

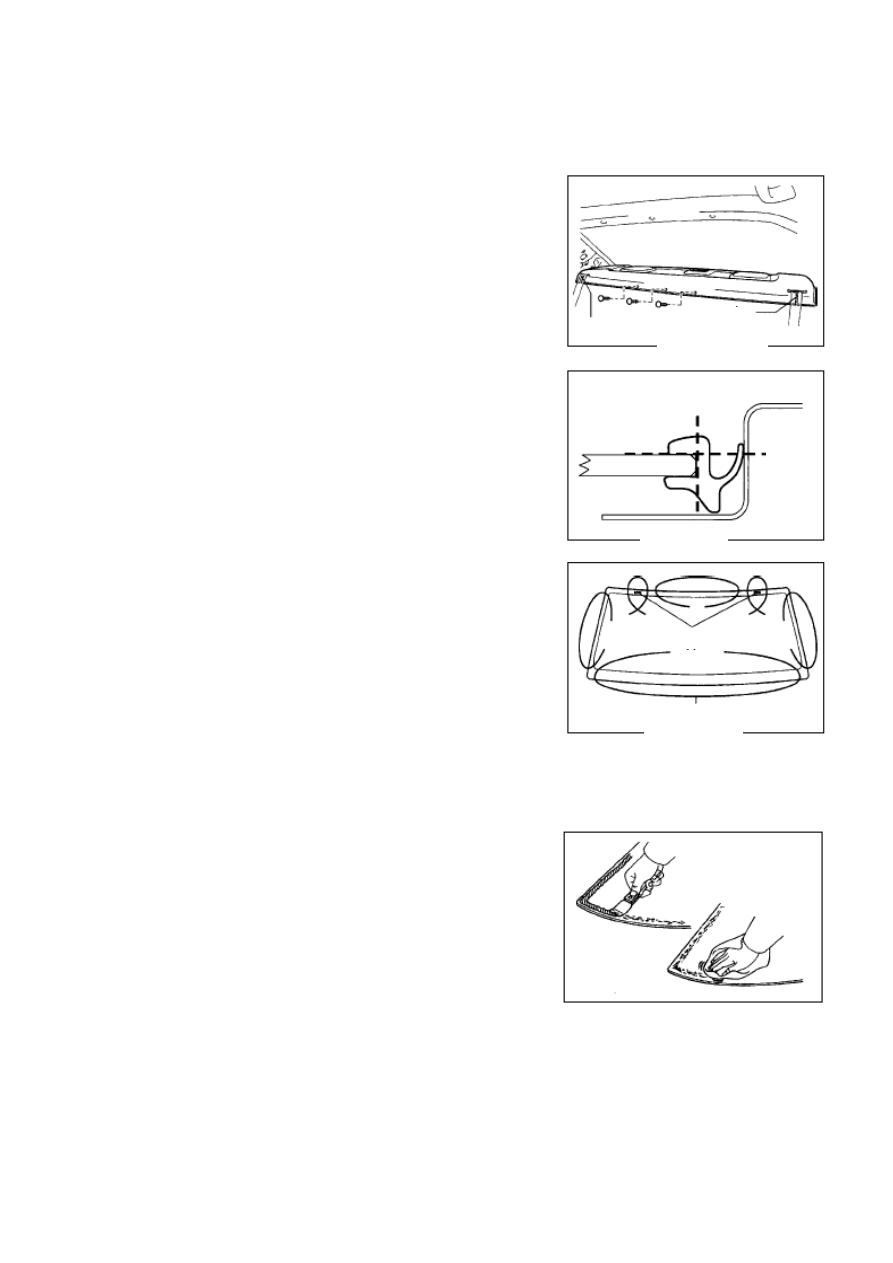

6.  Демонтируйте  наружный  уплотнитель  заднего

стекла  (рис. 551)
(1) Обрежьте ленту уплотнения ножом.

Примечание:
Не  повредите  ножом  лакокрасочное  покрытие

кузова автомобиля.
(2) Вытяните разрезанную ленту уплотнения рукой

и удалите ее.


7.  Снимите заднее стекло

(1) Пропустите

железную

проволоку

через

внутреннюю часть кузова автомобиля и стекла;

(2) К  обоим  концам  проволоки  прикрепите

деревянные  бруски  или  похожие  по  свойствам
предметы;(рис. 552)
Подсказка:  покройте  внешнюю  поверхность
защитной пленкой, чтобы не поцарапать ее

(3) Вытяните  стальной  провод  и  отрежьте

полиуретановый  клеевой  герметик  вокруг
стекла;

(4) Снимите стопоры;
(5) Снимите  стекло  с  помощью  резиновой

присоски.

Подсказки:

•  При  снятии  стекла  будьте  осторожны,  чтобы  не  поцарапать  краску  или

внутреннюю и внешнюю отделку;

•  При демонтаже стекла не удаляйте без необходимости весь полиуретановый

клеевой герметик.



8.  Очистите заднее стекло (рис. 553)

(1) С  помощью  скобеля  снимите  остатки  стопора

и полиуретанового клеевого герметика;

(2) Очистите края стекла чистым бензином.

Внимание:  после  очистки  не  притрагивайтесь
к  поверхности стекла.




Ограничитель

Стальной провод

Щель

Щель

Линия
отреза

Линия
отреза

Рис. 550

Рис. 551

Рис. 552

Рис. 553



322



Глава 8 Внутренние отделочные панели



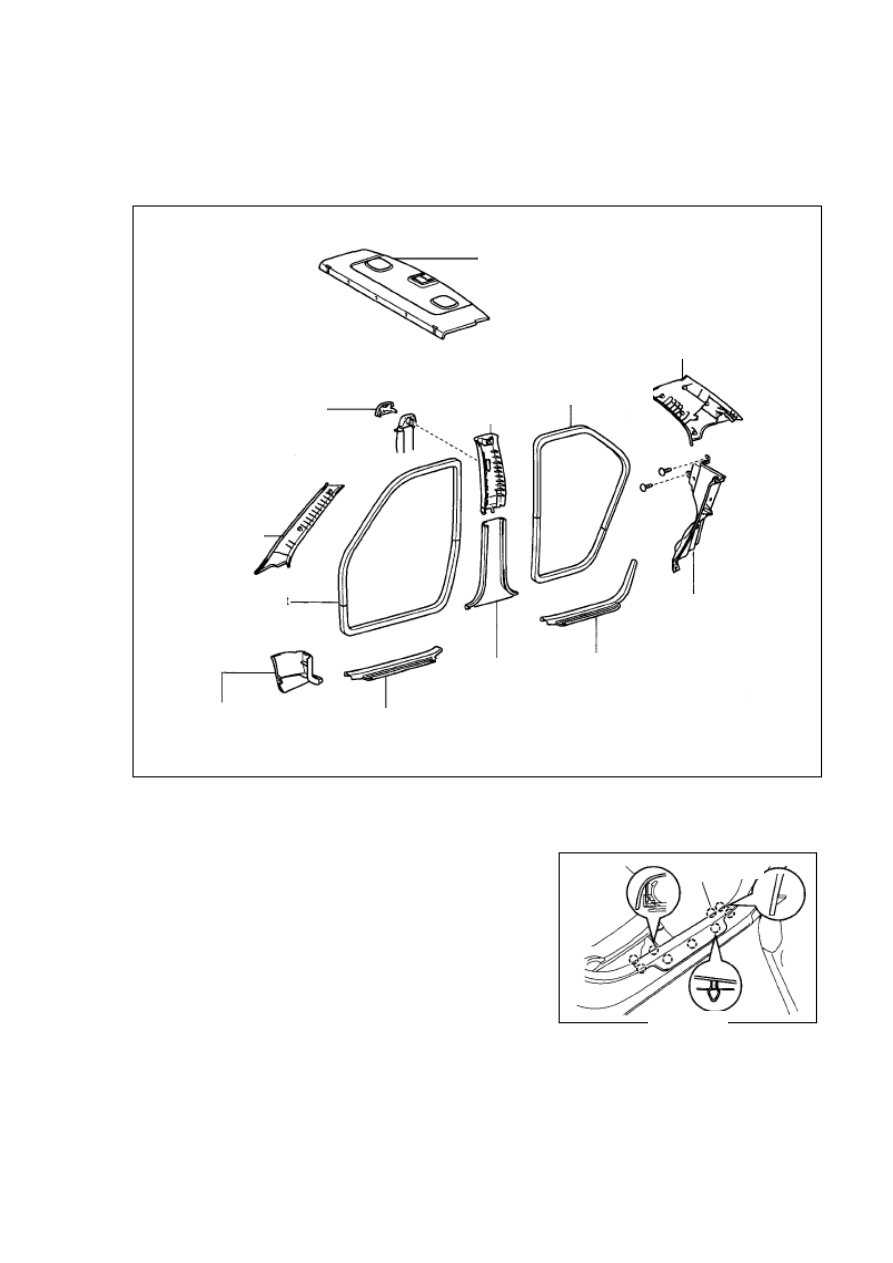

I.  Обзор составных частей



Рис. 554

II. Демонтаж и установка панелей отделки боковых стоек

Примечание:
В основном,  процесс установки выполняется в
порядке, обратном к порядку демонтажа. Если
требуются специальные действия, они будут
специально указаны в тексте.

1.  Снимите правый передний щиток дверного

порога
С помощью отвертки снимите 7 зажимов и

снимите правый передний щиток дверного порога.

Примечание:
Перед выполнением этого действия обмотайте острый конец отвертки изоляционной
лентой.

2.  Снимите левый передний щиток дверного порога.



Отделка задней полки

Крышка барабана

Верхняя отделка левой
передней стойки



Герметизирующая
прокладка рамы левой
передней двери



Нижняя отделка левой
передней стойки



Щиток дверного порога

левой передней двери



Верхняя отделка

левой средней стойки

Нижняя отделка

левой средней стойки

Щиток дверного порога

левой задней двери



Герметизирующая
прокладка рамы левой
задней двери



Верхняя отделка левой
задней стойки



В Нижняя отделка левой
задней четверти



Держатель

Рис. 555



323




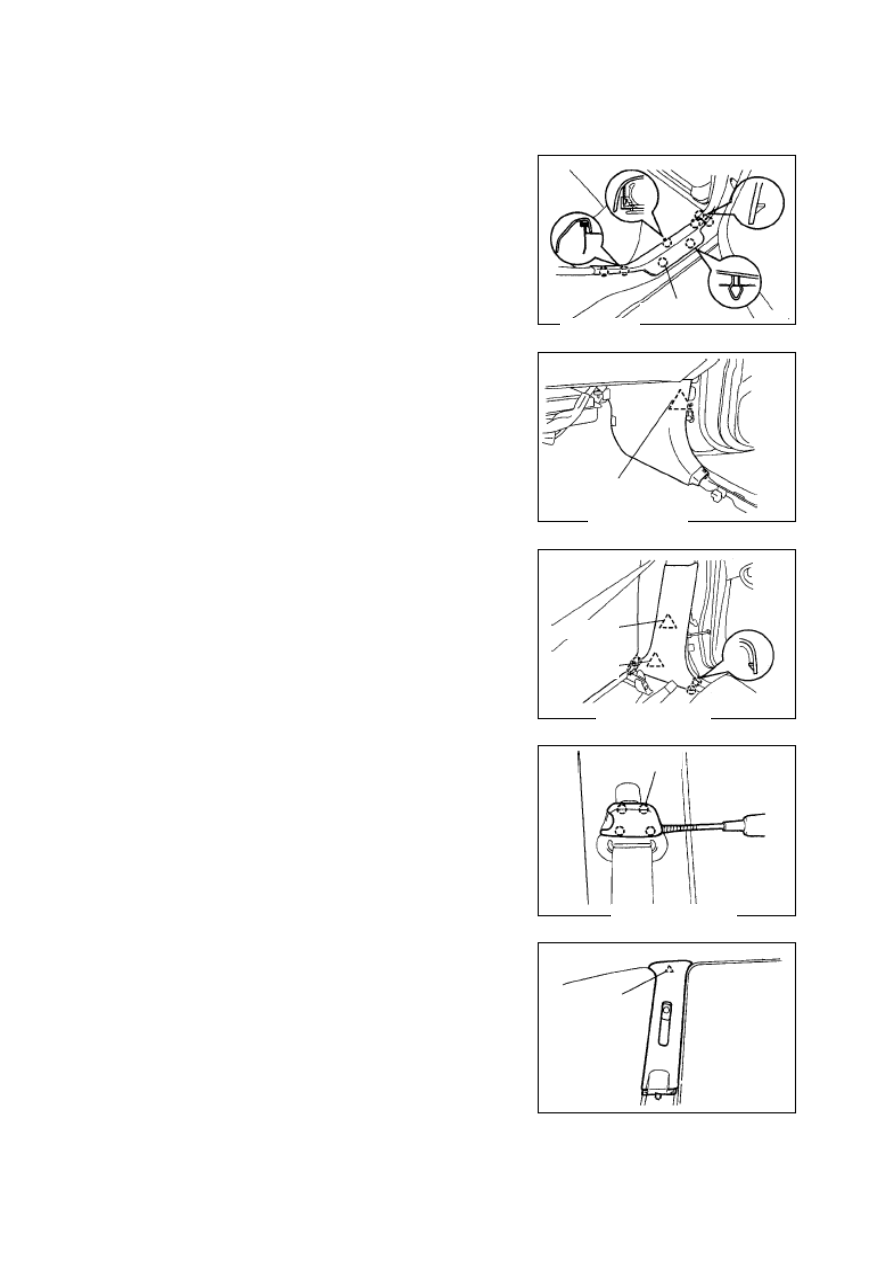

3.  Чтобы снять правый задний щиток

дверного порога:
С помощью отвертки снимите 6 зажимов и

снимите правый задний щиток дверного
порога(рис. 556).

Примечание:
Перед выполнением этого действия обмотайте
острый конец отвертки изоляционной лентой.

4.  Снимите левый задний щиток дверного

порога.


5.  Демонтируйте отделку правой передней

стойки(рис. 557)
С помощью отвертки снимите  зажим и
снимите отделку правой передней стойки.
Примечание:
Перед выполнением этого действия обмотайте
острый конец отвертки изоляционной лентой.

6.  Демонтируйте отделку левой передней

стойки.


7.  Демонтируйте отделку правой средней

стойки
С помощью отвертки снимите 2 зажима, 4
стяжки и снимите отделку правой средней
стойки.(рис. 558)
Примечание:
Перед выполнением этого действия обмотайте
острый конец отвертки изоляционной лентой.

8.  Демонтируйте отделку левой средней

стойки.


9.  Демонтируйте верхнюю отделку правой

средней стойки

a.  С  помощью  отвертки  снимите  крышку

барабана ремня безопасности(рис. 559);

b.  Отвинтите  болты  и  снимите  с  автомобиля

барабан ремня безопасности.

c.  С  помощью  отвертки  снимите  зажим  и

снимите  верхнюю  отделку  правой  средней
стойки.(рис. 560)

Примечание:
Перед выполнением этого действия обмотайте
острый конец отвертки изоляционной лентой.

10. Демонтируйте верхнюю отделку левой

средней стойки.


11. Демонтируйте задние сидения.



Держатель

Держатель

Держатель

Зажим

Зажим

Зажим

Рис. 556

Рис. 557

Рис. 558

Рис. 559

Рис. 560



324


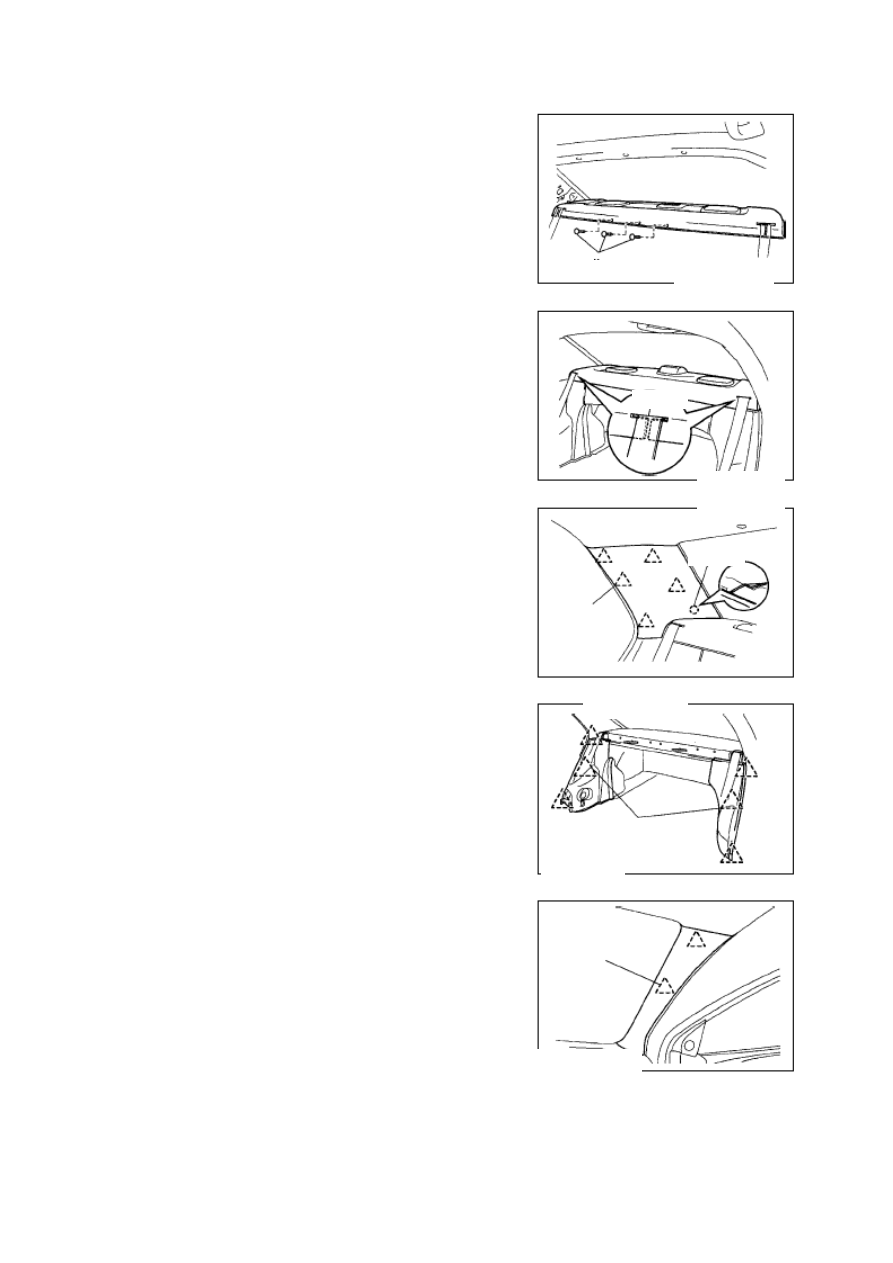

12. Демонтируйте полку багажника;

a.  Демонтируйте средний стоп-сигнал;
b.  Снимите 3 зажима; (рис. 561)

c.  Вытяните ремень из щели и демонтируйте

блок полки багажника;






13. Для демонтажа верхней отделки правой

задней стойки;
С помощью отвертки снимите 5 зажимов и 1
стяжку, и снимите панель отделки .
Примечание:
Перед выполнением этого действия обмотайте
конец отвертки изоляционной лентой.

14. Демонтируйте верхнюю отделку левой

задней стойки.



15. Демонтируйте нижнюю отделочную панель

правой задней стойки.

a.  Удалите болты и скобы
b.  С помощью отвертки снимите 3 зажима и

снимите нижнюю отделку правой
четверти(рис. 564).

Примечание:
Перед выполнением этого действия обмотайте
острый конец отвертки изоляционной лентой.

16. Демонтируйте нижнюю отделочную панель

левой задней стойки.


17. Демонтируйте верхнюю отделку правой

передней стойки
С помощью отвертки снимите 2 зажима и
снимите верхнюю отделку правой передней
стойки.(рис. 565)
Примечание:
Перед выполнением этого действия обмотайте
острый конец отвертки изоляционной лентой.

18. Демонтируйте верхнюю отделку левой

передней стойки.



Зажим

Зажим

Зажим

Прорезь

Зажим

Зажим

Рис. 561

Рис. 562

Рис. 563

Рис. 564

Рис. 565
