Раздел 8 Конденсатор и вентилятор.



Проверка без демонтажа

1.  Проверьте конденсатор

(1) Если  радиатор  конденсатора  грязный,  промойте  его  чистой  водой  и  высушите

сжатым воздухом.

(2) Если  радиатор  конденсора  деформированный,  воспользуйтесь  соответствующими

инструментами для исправления данной ситуации.

2.  Проверьте конденсор на предмет герметичности

(1)  Воспользуйтесь  детектором  течи  для  проверки  места  соединения  трубок  на

предмет течи.

(2)  Если течь имеется, проверьте крепление установочного болта.


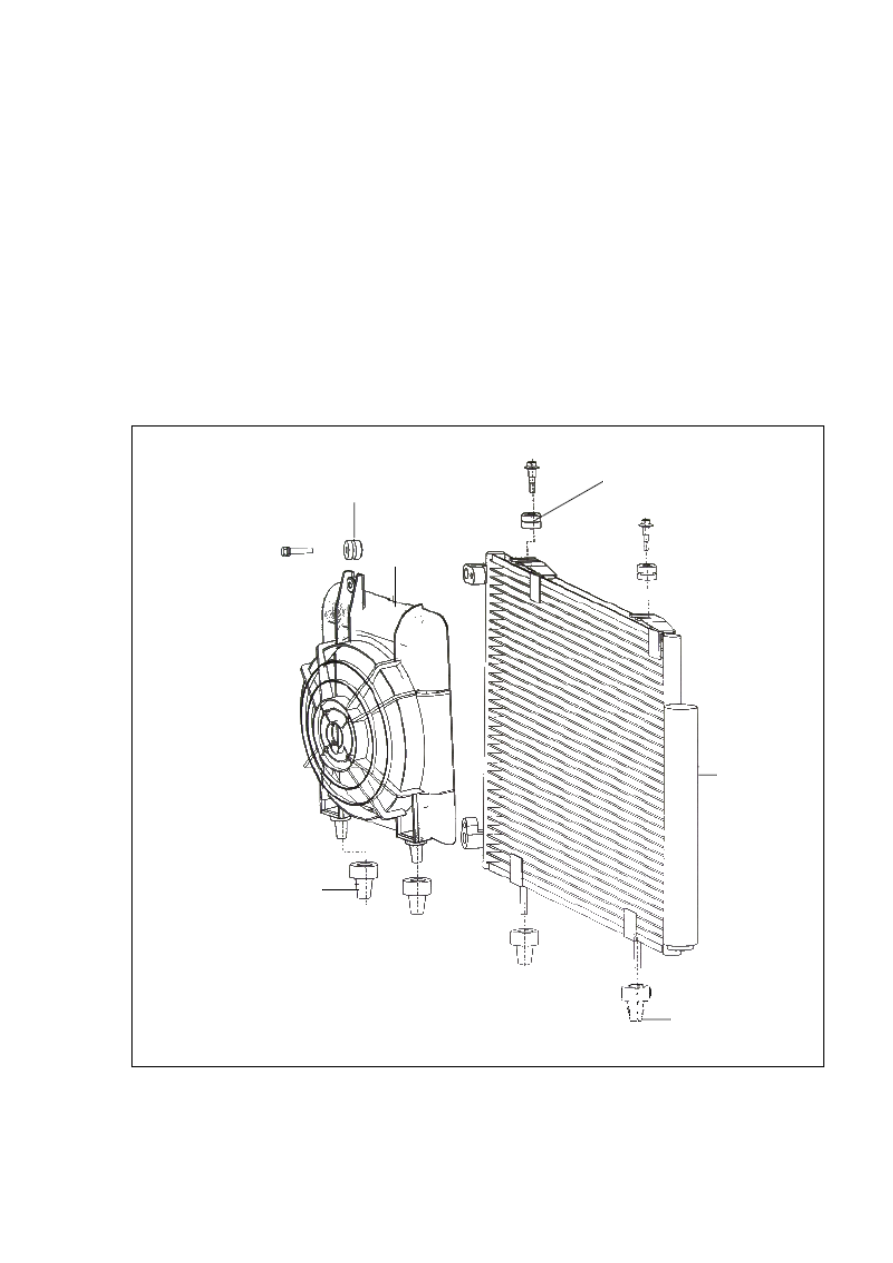

Обзор составных элементов



Рис. 467

Проведение ремонта

Нижняя подушка
конденсатора

Нижняя подушка
вентилятора
конденсатора

Вентилятор
конденсатора

Верхняя подушка
вентилятора конденсатора

Верхняя подушка
конденсатора

Конденсатор
кондиционера



254

1.  Слейте

охлаждающую

жидкость

(см.

“Охлаждающая жидкость”)

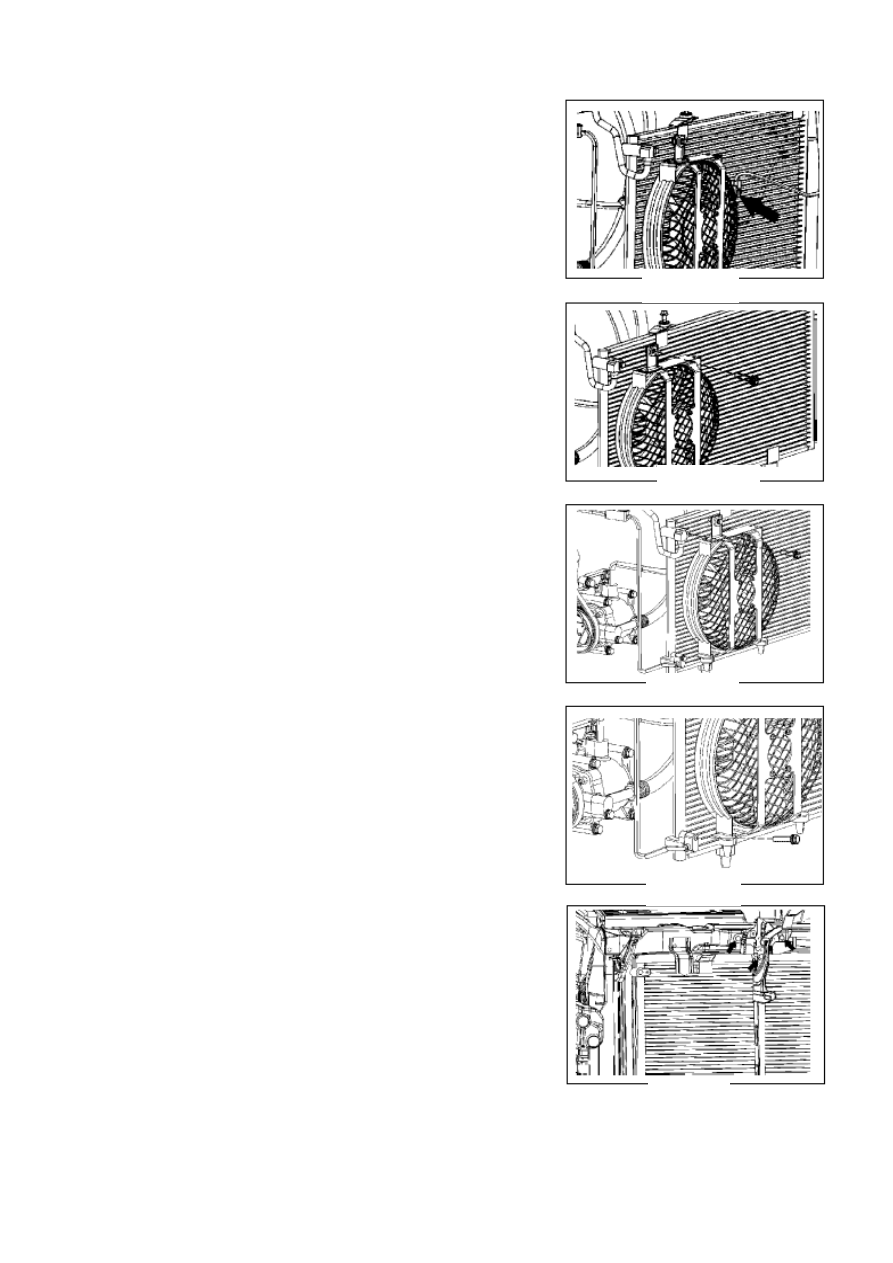

2.  Отсоедините вентилятор конденсатора в сборе

(1) Отсоедините  проводку  привода  вентилятора

конденсора(рис. 468)






(2) Открутите 1 болт,  снимите  вентилятор

конденсатора в сборе(рис. 469)









3.  Отсоедините верхний трубопровод хладогента.

(1) Открутите  болт,  отсоедините  трубку  подачи

хладагента к конденсатора(рис. 470).

(2) Снимите  круглое  уплотнительное  кольцо

трубопровода.





4.  Отсоедините нижний трубопровод хладагента

(1) Удалите

болт,

отсоедините

нижний

трубопровод  хладагента  от  конденсатора.(рис.
471)

(2) Удалите круглое уплотнительное кольцо блока

трубок низкого и высокого давления

Примечание:
Используйте  виниловую  ленту  в  качестве
уплотнения

для

всех

штуцеровя

отсоединенных  компонентов,  для  того,  чтобы
избежать  попадания  воды  или  посторонних
предметов.



5.  Снимите скобу замка капота,удалив болты









Рис. 468

Рис. 469

Рис. 470

Рис. 471

Рис. 472



255



6.  Снимите  центральный  держатель  радиатора

(рис. 473)












7.  Снимите корпус конденсатора(рис. 474)

8.  Установите  новые  круглое  уплотнительные

кольца  и  проведите  установку  в  порядке,
обратном  демонтажу.






Рис. 473

Рис. 474



256



Глава 8 Антиблокировочная тормозная система (ABS)MK-60

Раздел 1 Диагностика антиблокировочной тормозной системы (ABS)



I.  Проверьте сигнал предупреждения системы ABS

Проверьте,  загорается  ли    сигнал  предупреждения  системы ABS следующим
образом:

a.  Замок  зажигания  переводится  во  включенное  положение,  сигнал  предупреждения

системы ABS загорается приблизительно на 1.7 секунды, затем, гаснет.

b.  Если этого не происходит, то это означает наличие неисправности. Проверьте код

неисправности.

c.  Если  сигнал  предупреждения  вообще  не  загорается,  см.  контрольный  перечень

неисправностей без определения кода неисправности.



II. Считывание информации о состоянии системы


После  включения  инструмента  для  диагностики  неисправности  переключите  замок
зажигания  в  положение “ON” (Включено),  выберите  в  меню  функций  элемент 01,
нажмите OK для  подтверждения  и  на  дисплее  должна  отобразиться  следующая
информация:
      Серия и версия электронного блока управления, например

ABS MK60 IE

      Код 040907


III.  Считайте коды неисправностей и удалите их


Считывание кодов неисправностей

После  выбора  из  меню  функций “02 считать  код  неисправности”  вначале  отображается
общее  количество  сбоев.  Если  кодов  неисправностей  нет,  то  отображается  строчка  “Нет
кодов  неисправностей”.  Нажмите OK для  перелистывания  страницы,  посмотрите  код
неисправности и его описание. Обычно, перед кодом неисправности находятся символы P
или O, обозначающие имеющуюся в данный момент или случающуюся время от времени
ошибку.  Постоянная  ошибка  присутствует  все  время,  тогда  как  случающуюся  время  от
времени  ошибку  можно  стереть,  и  она  может  появиться  снова  только  после  пробной
поездки на автомобиле.

Примечание:
Режим просмотра кодов неисправностей не имеет возможности выхода. Выход в меню
функций происходит только после окончания просмотра всего списка кода.
Удаление кодов неисправностей.

Для удаления кодов неисправностей выберите из меню функций пункт 05 и нажмите OK
для  подтверждения.  Если  код  не  может  быть  удален,  это  свидетельствует  о  том,  что  это
код постоянной ошибки, которая может быть удалена только после ремонта.
