201

a.  Проверьте  проводимость  между  контактами  в  каждом  режиме  работы  в

соответствии с приведенной ниже таблицей

Стандарт:

Подсоединение тестера

Состояние

Нормальное состояние

GND

Нормальное состояние

Есть

b.  Проверьте напряжение между контактами в каждом режиме работы в

соответствии с приведенной ниже таблицей

Стандарт:

Подсоединение тестера

Состояние

Нормальное состояние

+B и GND

Нормальное состояние

10 - 14 В

ACC и GND

Замок зажигания находится

в положении ACC

(Принадлежности) или ON

(Включено)

10 - 14 В

Если  условия  не  соблюдаются,  отремонтируйте  или  замените  электрическую
проводку, разъемы.
Если соблюдаются, проверьте и замените  радиоприемник.


7.  Плохое  качество  звука  только  при  проигрывании  компакт-дисков  (низкий

уровень громкости)
 Замените компакт диск и проверьте снова

Нормально: Неисправность в компакт-диске.
Ненормально: Замените блок дисков


8.  Компакт-диск проигрывается неравномерно

(1) Очистите компакт диск

•  Если  компакт-диск  грязный,  для  очисти  поверхности  воспользуйтесь  мягкой
тканью и очищайте компакт-диск радиальными движениями от центра.
Примечание:
Не используйте обычные моющие средства или антистатики.
Стандарт: Проблема устранена.
Нормально: компакт диск был грязным.
Ненормально: замените компакт-диск и проверьте снова.

(2) Замените компакт-диск и проверьте снова

Ненормально: Неисправный компакт-диск..
Нормально: Проверьте, когда возникает проблема.

(3) Проверьте, когда возникает проблема.

•  Проверьте, когда возникает неравномерное проигрывание.

Стандарт: При движении по разбитой дороге.
Нормально: Замените блок компакт-дисков.
Ненормально: Сравните ситуацию на других автомобилях той же самой модели

(4) Сравните ситуацию на других автомобилях той же самой модели

•  Сравните ситуацию на других автомобилях той же самой модели без проблемы.
При возникновении проблемы, найдите, в чем проявляются различия.

Стандарт: Различий не обнаружено.
Нормально: Убедитесь в том, что различий нет.
Ненормально: Проверьте установку блока компакт-дисков

(5) Проверьте установку блока компакт-дисков

Стандарт: Установка правильная
Ненормально: Правильно установите блок компакт-дисков
Нормально:  Происходили  ли  внутри  салона  автомобиля  резкие  перепады
температуры?



202

(6) Происходили ли внутри проигрывателя резкие перепады температуры?

•

Проверьте, происходили ли внутри проигрывателя резкие перепады температуры?

Стандарт: внутри проигрывателя происходили резкие перепады температуры
Объяснение:
В  случае  перепада  температуры  внутри  проигрывателя  компакт-дисков  может
образовываться конденсат. Это может приводить к тому, что компакт-диски не будут
проигрываться.
Ненормально:  Образование  конденсата  в  результате  перепада  температуры  (дайте
немного отстояться перед использованием)
Нормально: Проверьте и замените блок компакт-дисков




Раздел 4 Замена аудиосистемы



I.   Примечания относительно работ


Пожалуйста, объясните пользователю, что информация о каналах AM/FM радиостанций
сотрется при отключении кабеля отрицательной клеммы аккумуляторной батареи. Если
необходимо,  запишите  информацию  о  настройках  до  отключения  кабеля  и  после
подсоединения кабеля к отрицательной клемме восстановите настройки назад.

•  Перед демонтажем  компакт-диски должны быть удалены из системы.
•  До  демонтажа  или  установки  антенны  убедитесь  в  том,  что  болты  заземления
надежно затянуты.
•  Если  болты  не  затянуты,  при  приеме  электромагнитных  волн  будут  наблюдаться
шумы.
•  Не прикасайтесь к диффузору динамика.



II. Замена радиоприемника


1.  Демонтируйте среднюю часть панели инструментов (см. “Внутренняя отделка“)
2.  Демонтируйте радио с креплением в сборе

a.  Выкрутите 4 винта
b.  Отсоедините кабель

3.  Демонтируйте левое крепление

Выкрутите  4 винта

4.  Демонтируйте правое крепление

Выкрутите  4 винта

5.  Демонтируйте радиоприемник



III.  Замена переднего динамика


1.  Демонтируйте дверную ручку
2.  Демонтируйте

блок

переключателя

электропривода  стеклоподъемников  передней
двери

3.  Демонтируйте  внутреннюю  панель  передней

двери

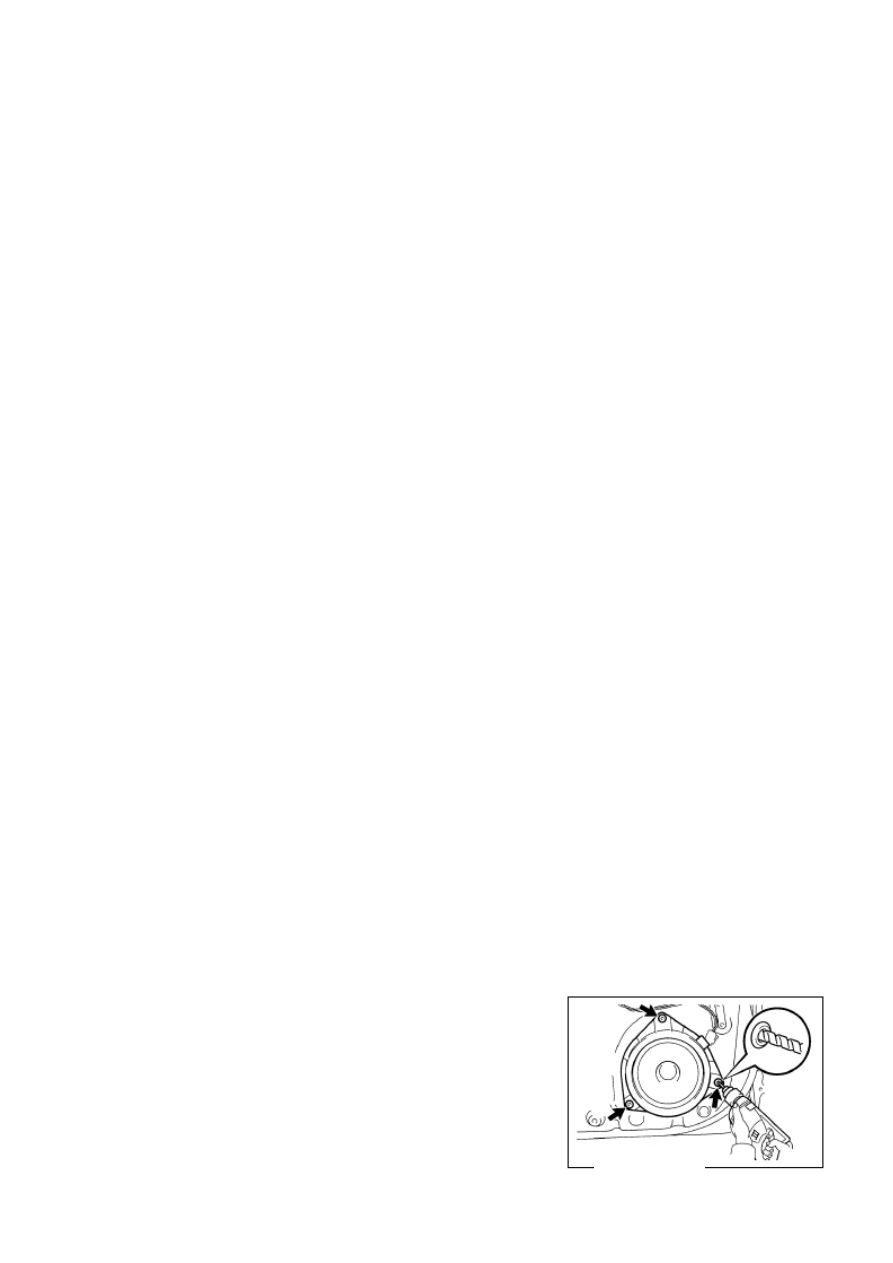

4.  Демонтируйте 5-ти

дюймовый

динамик

передней двери

a.  Отсоедините разъем

Рис. 378



203

b.  Удалите 3 заклепки на 4 мм (установите сверло в центр заклепки для того, чтобы

ее высверлить(рис. 377). Будьте аккуратны, заклепка после этого будет горячей).
Снимите  динамик.





IV.  Замена динамика высоких частот


1.  Демонтируйте дверную ручку
2.  Демонтируйте блок переключателя электропривода окна передней двери
3.  Демонтируйте внутреннюю панель передней двери
4.  Демонтируйте динамик высоких частот передней двери

a.  Отсоедините разъем
b.  Снимите 2 самонарезающих винта и снимите динамик.



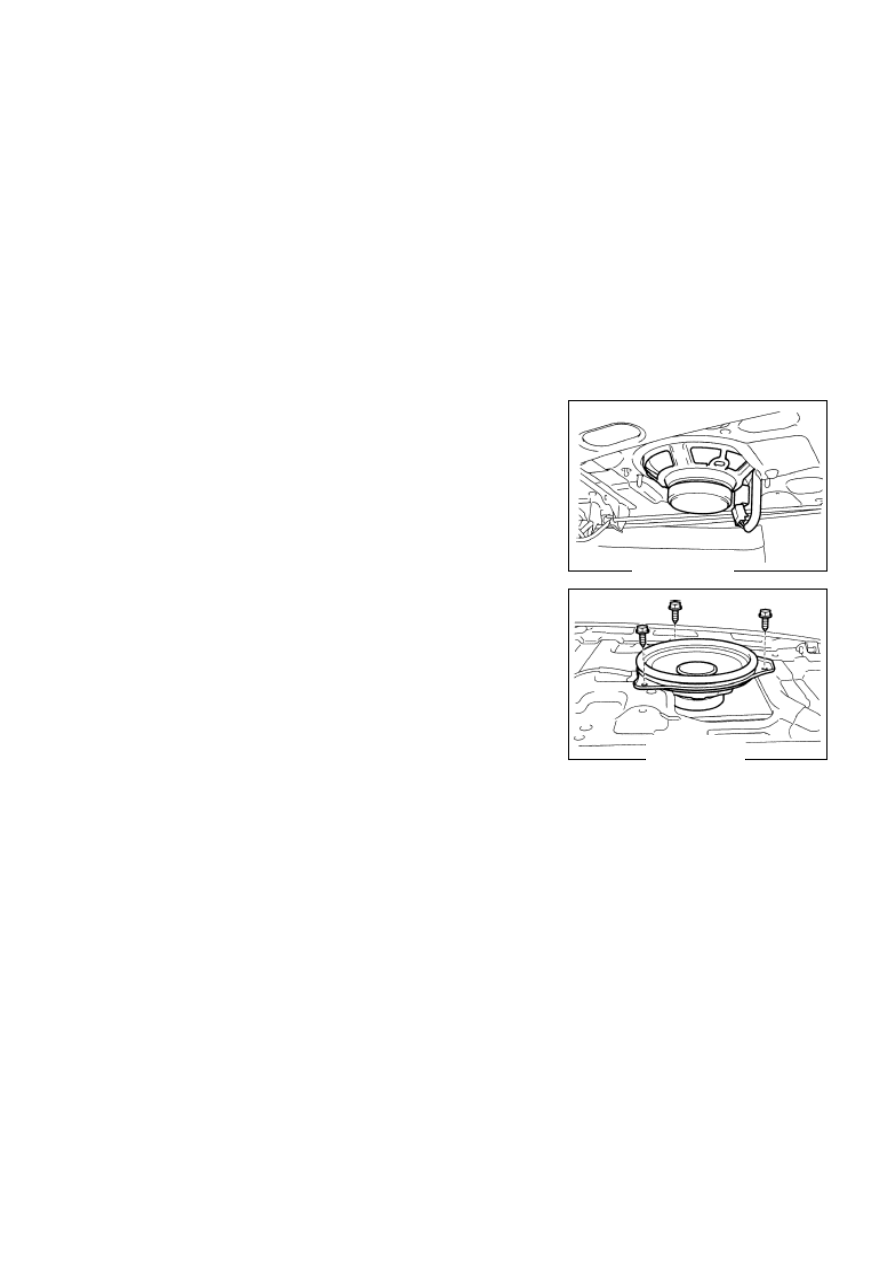

V. Демонтаж заднего динамика


1.  Демонтируйте полку заднего динамика
2.  Демонтируйте задний динамик

a.  Отсоедините разъем
b.  Снимите 3 самонарезающих винта и снимите

блок динамика.


VI.  Демонтаж  провода  внешней  антенны

(втягивающаяся антенна)



1.  Демонтируйте  внутреннюю  отделку  потолка

автомобиля.

2.  Демонтируйте декоративную панель стойки
3.  Отсоедините разъем
4.  Демонтируйте панель инструментов
5.  Демонтируйте  зажим  провода  и  антенный

провод



VII. Демонтаж чейнджера для компакт-дисков


1.  Снимите левую панель внутренней отделки багажника
2.  Отсоедините разъем
3.  Демонтируйте 4 болта, демонтируйте чейнджер.

Рис. 379

Рис. 380



204



Глава 6 Дополнительная система безопасности (SRS)



Раздел 1 Общая информация по дополнительной системе безопасности (SRS)



I.  Предостережения относительно обслуживания

Из  соображений  безопасности  до  начала  проведения  каких-либо  работ  прочитайте
следующие предостережения.

1.  Проводя  техническое  обслуживание  дополнительной  системы  безопасности SRS,

следуйте предписаниям относительно последовательности действий, которые описаны
в  следующей главе.

2.  Для  проведения  работ  должны  использоваться  инструменты  и  специальное

оборудование.

3.  При  проведении  технического  обслуживания  следующих  компонентов,  если  они

неисправны, заменяйте их новыми.
(1) Электронный блок управления SRS
(2) Модуль часовой пружины
(3) Модуль подушки безопасности водителя
(4) Устройство предварительного натяжения ремня переднего пассажира

4.  Если  в  компонентах SRS присутствуют  какие-либо  дефекты  электрической

проводки, замените их новыми. Ремонтируйте или заменяйте дефектную проводку в
соответствии с Таблицей 1.



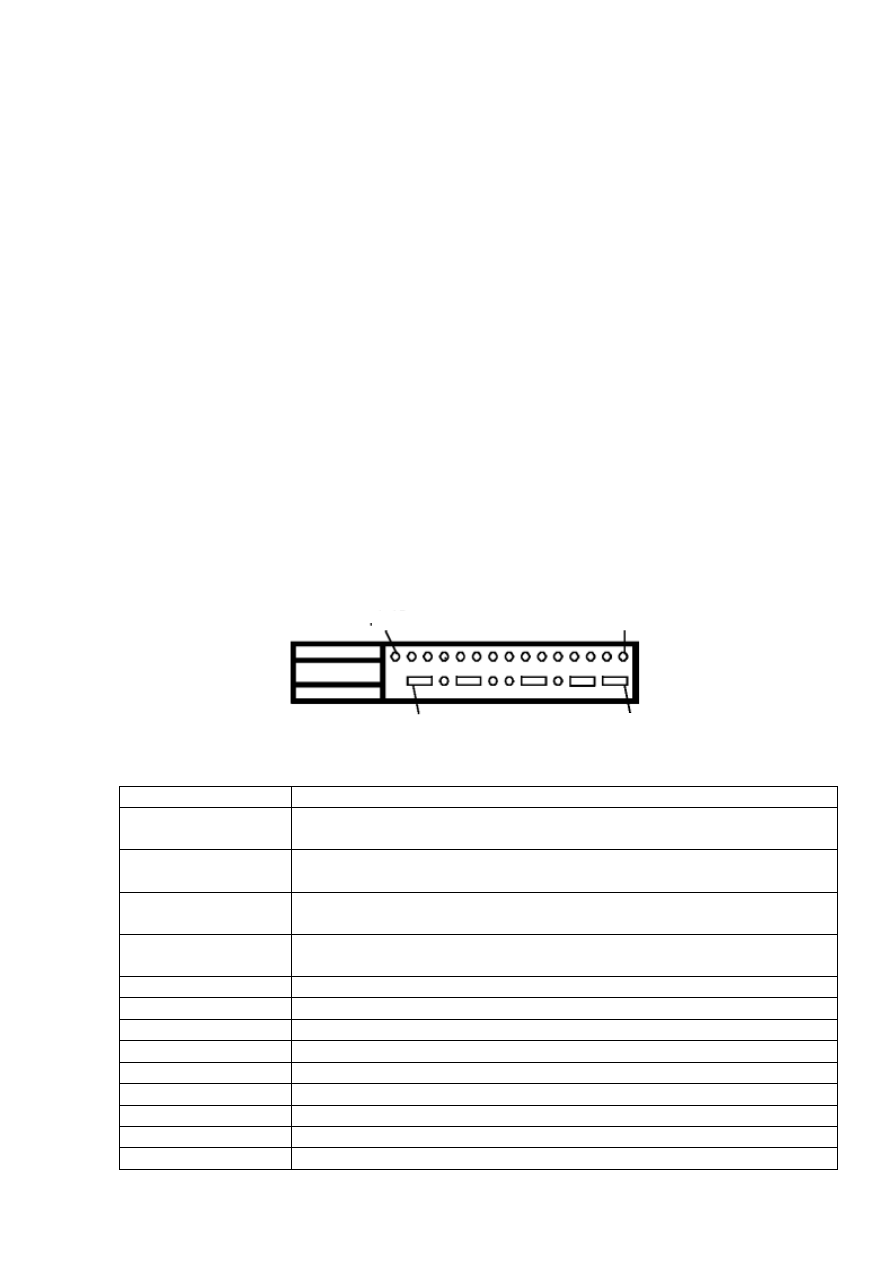

Описание контактов электронного блока управления


Номер

Назначение

1

Устройство предварительного натяжения ремней безопасности,

Водителя, Нижние

2

Устройство предварительного натяжения ремней безопасности,

Водителя, Верхнее

3

Устройство предварительного натяжения ремней безопасности,

Пассажира, Верхнее

4

Устройство предварительного натяжения ремней безопасности,

Пассажира, Нижние

5 IGN
6 GND

(Земля)

7 WL
9 K

10 DAB

Hi

(Верхний)

11

DAB Lo (Нижний)

13 (Опционально)

PAB Hi (Верхний)

14 (Опционально)

PAB Lo (Нижний)

27

Сигнал о столкновении

контакт

 1

Контакт16



Контакт 29

 Контакт 15
