193

2.  Описание соединения контактов

Раздел 3 Проверка аудиосистемы

I.  Анализ признаков неисправностей



Признак

Возможные причины неисправности

Система не работает при включенной
подаче напряжения

1. Неисправность электрической цепи блока
радиоприемника
2. Блок радиоприемника

Подсветка радиоприемника не работает при
включенной подсветке

1. Неисправность подсветки блока
радиоприемника
2. Блок радиоприемника

Динамик не генерирует звук во всех
режимах работы

1. Электрическая цепь динамика
2. Неисправность электрической цепи блока
радиоприемника
3. Блок радиоприемника

Плохое качество звука во всех режимах 1.

Электрическая цепь динамика

2. Неисправность электрической цепи блока
радиоприемника
3. Блок радиоприемника

Плохой прием радио 1.

Электрическая цепь антенны

2. Блок радиоприемника

Признак

Возможные причины неисправности

Компакт-диск не вставляется или выезжает
сразу после вставления

1. Кабель между блоком компакт-дисков и
главным блоком
2. Неисправность электрической цепи
питания главного блока проигрывателя
компакт-дисков
3. Блок компакт-дисков в
4. Блок проигрывателя компакт-дисков

Проигрыватель компакт дисков не работает
даже при включенном питании

1. Кабель между блоком компакт-дисков и
главным блоком
2. Блок компакт-дисков
3. Отсек компакт-дисков
4. Блок проигрывателя компакт-дисков

Компакт диск не вынимается 1.

Кабель между блоком компакт-дисков и

главным блоком
2. Блок компакт-дисков
3. Отсек компакт-дисков
4. Блок проигрывателя компакт-дисков

Плохое качество звука только при
проигрывании компакт-дисков (низкий
уровень громкости)

1. Кабель между блоком компакт-дисков и
главным блоком
2. Блок компакт-дисков


Компакт-диск проигрывается с перескоками 1. Блок компакт-дисков

2. Система блока компакт-дисков
3. Царапины на поверхности компакт-диска






194



II. Поиск неисправностей



1.  Система включения

питания не работает
Электрическая схема:

рис. 375

















(1) Проверка радиоприемника (+ B, ACC, GND)



a.  Проверьте проводимость между контактами в каждом режиме работы в

соответствии с приведенной ниже таблицей



Стандарт:



Подсоединение тестера

Состояние

Нормальное состояние

GND (Заземление) –

Заземление автомобиля

Нормальное состояние

Есть



b.  Проверьте напряжение между контактами в каждом режиме работы в

соответствии с приведенной ниже таблицей



Стандарт:



Подсоединение тестера

Состояние

Нормальное состояние

+B и GND

Нормальное состояние

10 - 14 В

ACC и GND

Замок зажигания находится

в положении ACC

(Принадлежности) или ON

(Включено)

10 - 14 В



Если  условия  не  соблюдаются,  отремонтируйте  или  замените  электрическую
проводку, разъемы.
Если соблюдаются, проверьте и замените радиоприемник.



Блок плавких предохранителей
под панелью инструментов

Аккумуляторная батарея (12 В)

Блок плавких предохранителей в
отделении двигателя

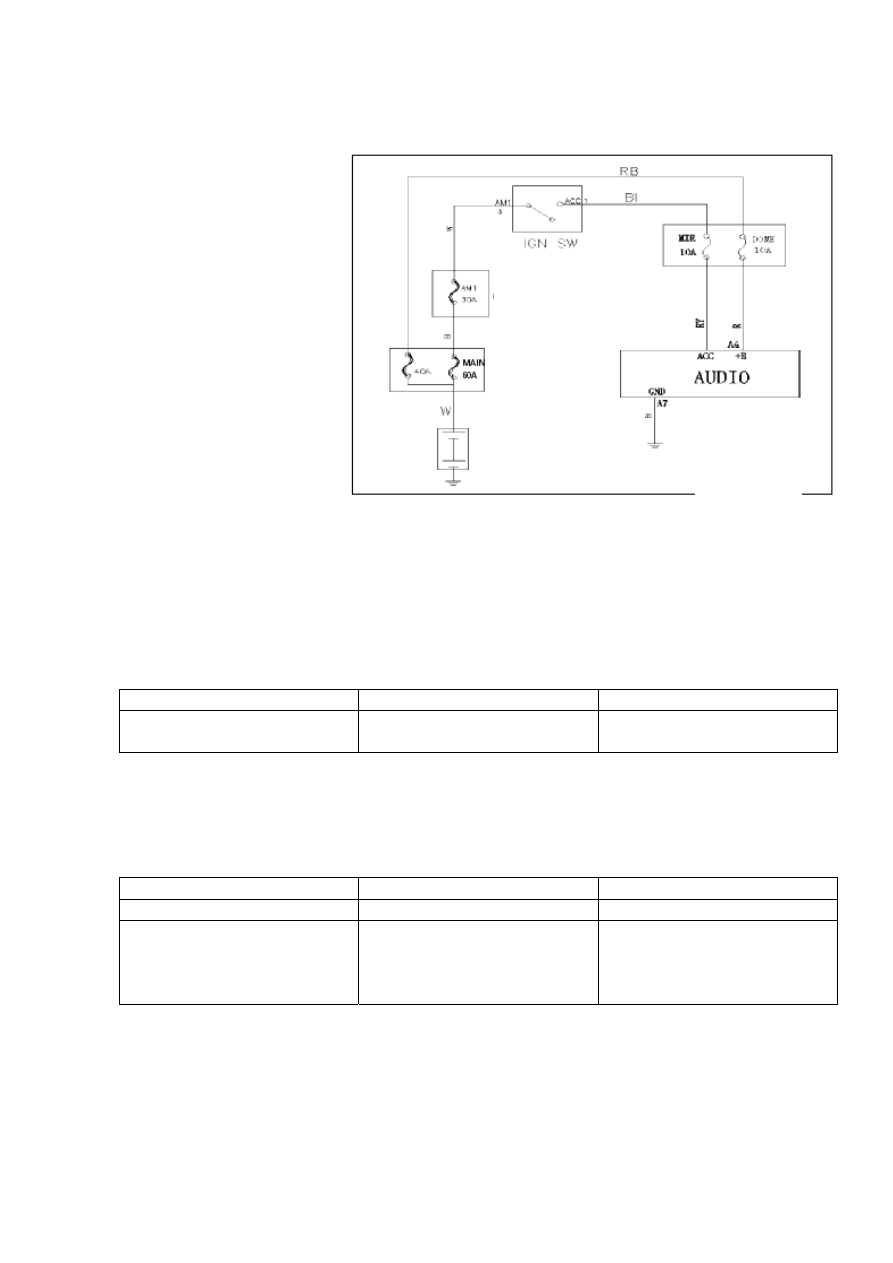

Рис. 375



195



2.  Включена

подсветка

радиоприемника,  но  она  не
работает

Электрическая

схема:

рис. 376

Проверьте

блок

радиоприемника (TAIL)



Проверьте

напряжение

между

контактами

в

каждом  режиме  работы  в
соответствии

с

приведенной

ниже

таблицей




Стандарт:

Подсоединение тестера

Состояние

Нормальное состояние

TAIL и GND

Комбинированный

переключатель

(переключатель освещения)



10 - 14 В



Если  условия  не  соблюдаются,  отремонтируйте  или  замените  электрическую
проводку, разъемы
Если соблюдаются, проверьте и замените радиоприемник



3.  Динамик не генерирует звук во всех режимах работы

Электрическая схема- см схему электрооборудования Geely MK

(1) Проверьте подсветку жидкокристаллического дисплея

a.  Переведите замок зажигания в положение ACC (Принадлежности)
b.  Включите блок радиоприемника
c.  Включите габаритные огни
Стандарт:  Жидкокристаллический  дисплей  блока  радиоприемника  должен
включиться.
Если условие не соблюдается, переходите к пункту (7)
Если соблюдается, переходите к следующему пункту



(2) Отрегулируйте громкость и баланс звука

Регулируйте  громкость  и  баланс  звука  радиоприемника  для  того,  чтобы  найти
неработающий  динамик.  Если  все  динамики  не  генерируют  звук,  проверьте  и
замените  блок  радиоприемника.  Если  только  один  динамик  молчит,  проверьте  и
замените соответствующий динамик.



(3) Проверка динамика для воспроизведения верхних звуковых частот

a.  Отсоедините кабель динамика
b.  Проверьте сопротивление
Примечание:
Не снимайте динамик для проверки.



Аккумуляторная батарея (12 В)

Блок плавких предохранителей

Переключатель лампы

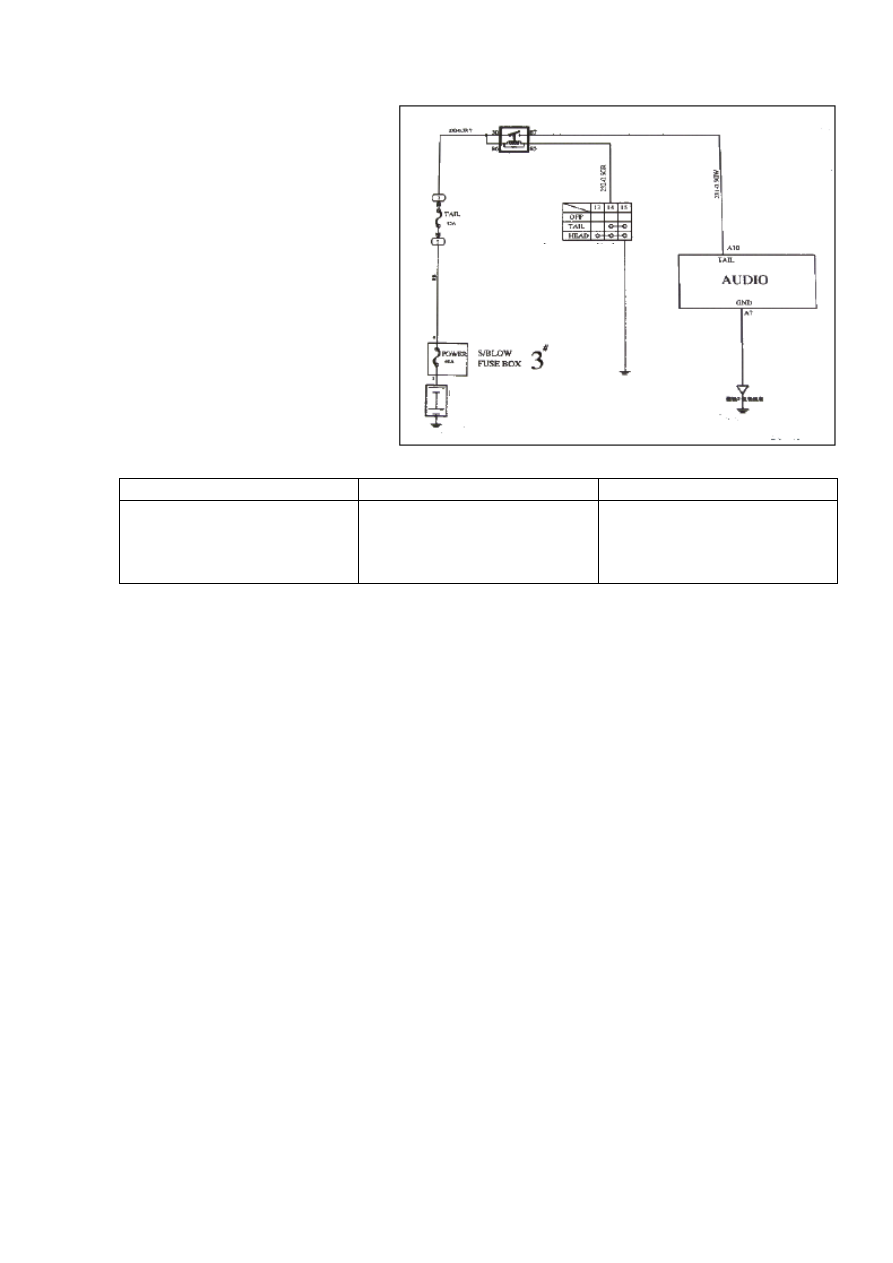

Рис. 376



196

Стандартное значение: 4 Ом
Если условия не соблюдаются, замените динамик верхних звуковых частот
Если соблюдаются, проверьте электрическую проводку и разъем.



(4) Проверка  переднего динамика

a.  Отсоедините кабель динамика
b.  Проверьте сопротивление
Стандартное значение: 4 Ом
Если условия не соблюдаются, замените передний динамик
Если соблюдаются, проверьте электрическую проводку и разъем.



(5) Проверка заднего динамика

a.  Отсоедините кабель динамика
b.  Проверьте сопротивление
Стандартное значение: 4 Ом
Если условия не соблюдаются, замените задний динамик
Если соблюдаются, проверьте электрическую проводку и разъем.



(6) Проверьте электрическую проводку и разъемы

Если  условия  не  соблюдаются,  отремонтируйте  или  замените  электрическую
проводку, разъемы.
Если соблюдаются, проверьте и замените радиоприемника.



(7) Проверьте и замените радиоприемник (+B, ACC, GND)

a.  Проверьте  проводимость  между  контактами  в  каждом  режиме  работы  в

соответствии с приведенной ниже таблицей



Стандарт:



Подсоединение тестера

Состояние

Нормальное состояние

GND (Заземление) –

Заземление автомобиля

Нормальное состояние

Есть



b.  Проверьте напряжение между контактами в каждом режиме работы в

соответствии с приведенной ниже таблицей



Стандарт:



Подсоединение тестера

Состояние

Нормальное состояние

+B и GND

Нормальное состояние

10 - 14 В

ACC и GND

Замок зажигания находится

в положении ACC

(Принадлежности) или ON

(Включено)

10 - 14 В



Если  условия  не  соблюдаются,  отремонтируйте  или  замените  электрическую
проводку, разъемы.
Если соблюдаются, проверьте и замените блок радиоприемника.


4.  Невозможность принимать радиовещание (плохой прием)

(1) Проверьте работу функции автоматического поиска частоты

Выполните автоматический поиск частоты, чтобы проверить работу этой функции.
