Freightliner Cascadia. Manual - part 16

f320961a

A

09/24/2009

Measure Point

Suspension Height Measurement

Min

Target

Max

A = Measure Here

2-3/8 inch

(60 mm)

2-1/2 inch

(64 mm)

2-7/8 inch

(73 mm)

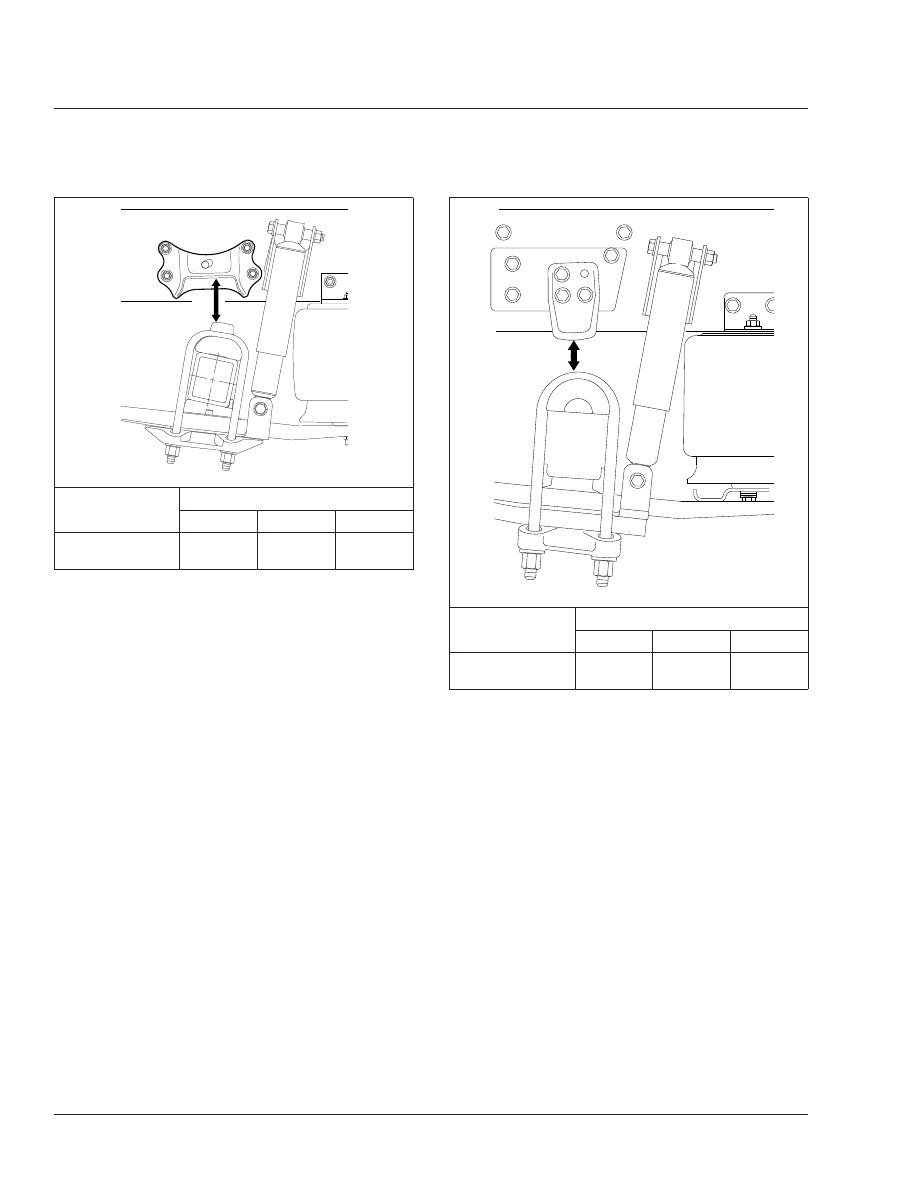

Table 3, Suspension Ride-Height Measurement,

Single-Leaf Spring, 10k/12k/15k/18k Mid Ride and 40k

Low and Mid Ride

f321046a

A

09/28/2005

Measure Point

Suspension Height Measurement

Min

Target

Max

A = Measure Here

2-3/4 inch

(70 mm)

3 inch

(76 mm)

3-1/4 inch

(83 mm)

Table 4, Suspension Ride-Height Measurement, Dual-

Leaf Spring, 23k/46k/69k High Ride

Suspension

32

32/4

f320962a

A

01/25/2006

Measure Point

Suspension Height Measurement

Min

Target

Max

A = Measure Here

2-1/8 inch

(54 mm)

2-9/32 inch

(58 mm)

2-5/8 inch

(67 mm)

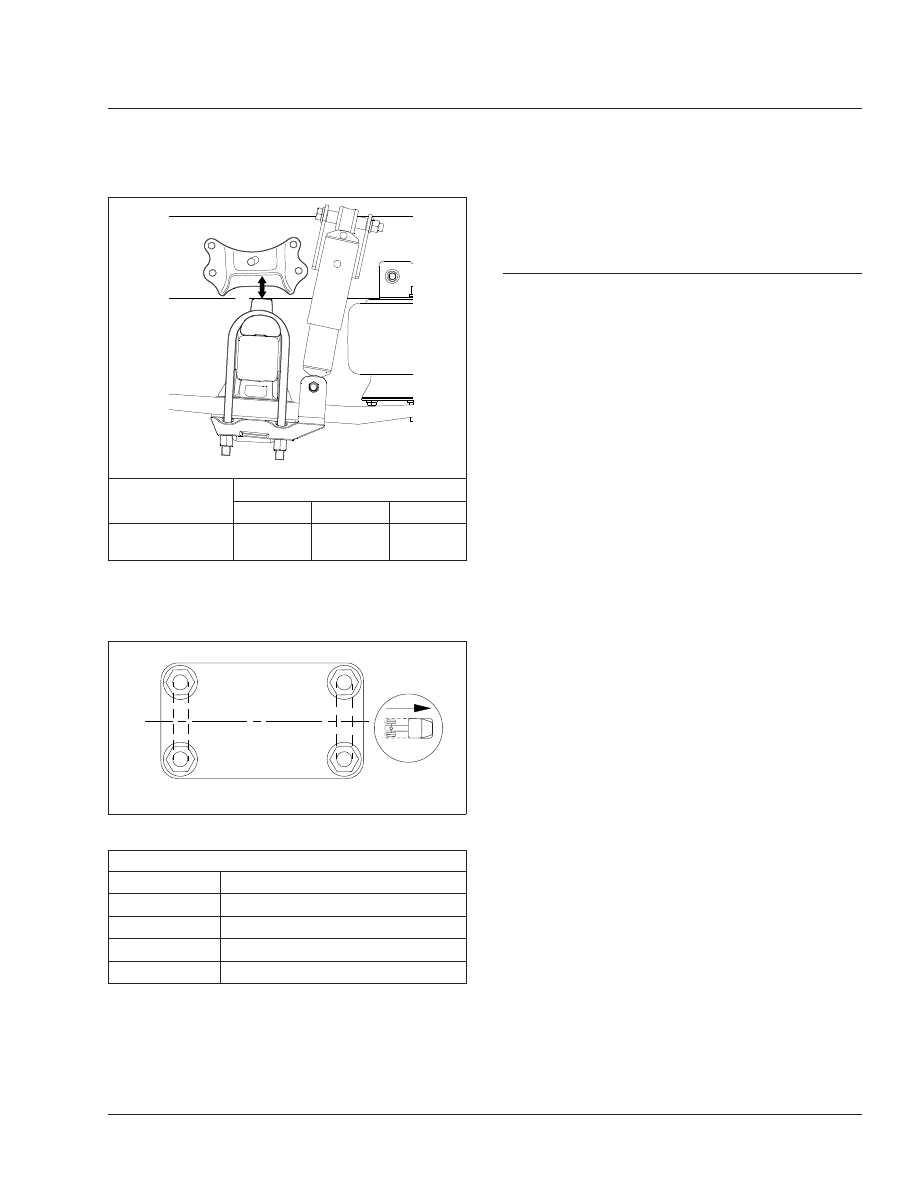

Table 5, Suspension Ride-Height Measurement,

Single-Leaf Spring, 10k/12k/15k Low and Extra-Low

Ride

Spring U-Bolt High Nut Torque Values

Size

Torque: lbf·ft (N·m)

5/8–18

180–230 (245–313)

3/4–16

270–330 (367–449)

7/8–14

420–500 (571–680)

1–14

520–600 (707–816)

Table 6, Spring U-Bolt High Nut Torque Values

32–03 Lubrication of Front

Suspensions with
Grease Fittings

Wipe all dirt away from the grease fittings (if
equipped) on the spring-eye bushings. Apply multi-
purpose chassis grease with a pressurized grease
gun until the old grease is forced out.

03/10/2011

f320783

1

2

3

4

Fig. 3, Tightening Pattern for U-Bolt High Nuts

Suspension

32

32/5

MOP Number

All-Axle Alignment Check . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33–04

Knuckle Pin Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33–01

Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33–00

Tie Rod Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33–02

Tie Rod Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33–03

Front Axle

33

Index, Alphabetical

33–00 Safety Precautions

Safety Precautions in this section apply to all
procedures within this group.

DANGER

When working on the vehicle, shut down the en-
gine, set the parking brake, and chock the tires.
Before working under the vehicle, always place
jack stands under the frame rails to ensure the
vehicle can not drop. Failure to follow these steps
could result in serious personal injury or death.

33–01 Knuckle Pin Lubrication

NOTICE

Use regulated pressure when lubricating the
knuckle assemblies, otherwise damage could re-
sult to the knuckle caps.

Detroit

™

Axles

1.

Park the vehicle on a level surface, shut down
the engine, and set the parking brake. Chock the
tires. When lubricating upper and lower knuckle
assemblies, do not raise the front axle.

2.

Wipe the fittings clean.

3.

Apply multipurpose chassis grease, NLGI Grade
1 (6% 12-hydroxy lithium stearate grease) or
NLGI Grade 2 (8% 12-hydroxy lithium stearate
grease), until new grease is seen at the junctions
of the axle beam and knuckles. For locations of
grease fittings, see

Fig. 1

; for grease exit points,

see

Fig. 2

.

Meritor Axles

When lubricating knuckle pin bushings, do not raise
the front axle. Wipe the lube fittings clean, and apply
multipurpose chassis grease, NLGI Grade 1 (6% 12-
hydroxy lithium stearate grease) or NLGI Grade 2
(8% 12-hydroxy lithium stearate grease) until new
grease is seen at the bushing grease seal opposite
the fittings. The grease seal will accept grease pres-
sure without damage, and is designed to have
grease pumped out through it during lubrication.
Even if grease leaks out around the top, or bottom-
plate gasket, continue pumping until new grease is

seen at the bushing seal opposite the grease fitting.
See

Fig. 2

.

33–02 Tie Rod Inspection

Inspect the tie-rod ends as follows:

1.

Shake the cross-tube. A loose fit, or movement
between the tapered shaft of the ball and the
cross-tube socket members indicates that the
tie-rod end assembly must be replaced.

2.

The threaded portion of the tie-rod end assembly
must be inserted all the way into the cross-tube
split for adequate clamping. See

Fig. 3

. Replace

the components if this cannot be done. For in-
structions, refer to Group 33 of the Cascadia

™

Workshop Manual.

06/07/2012

f330272

A

B

1

1

A

Upper View, LH Side

B

Lower View, LH Side

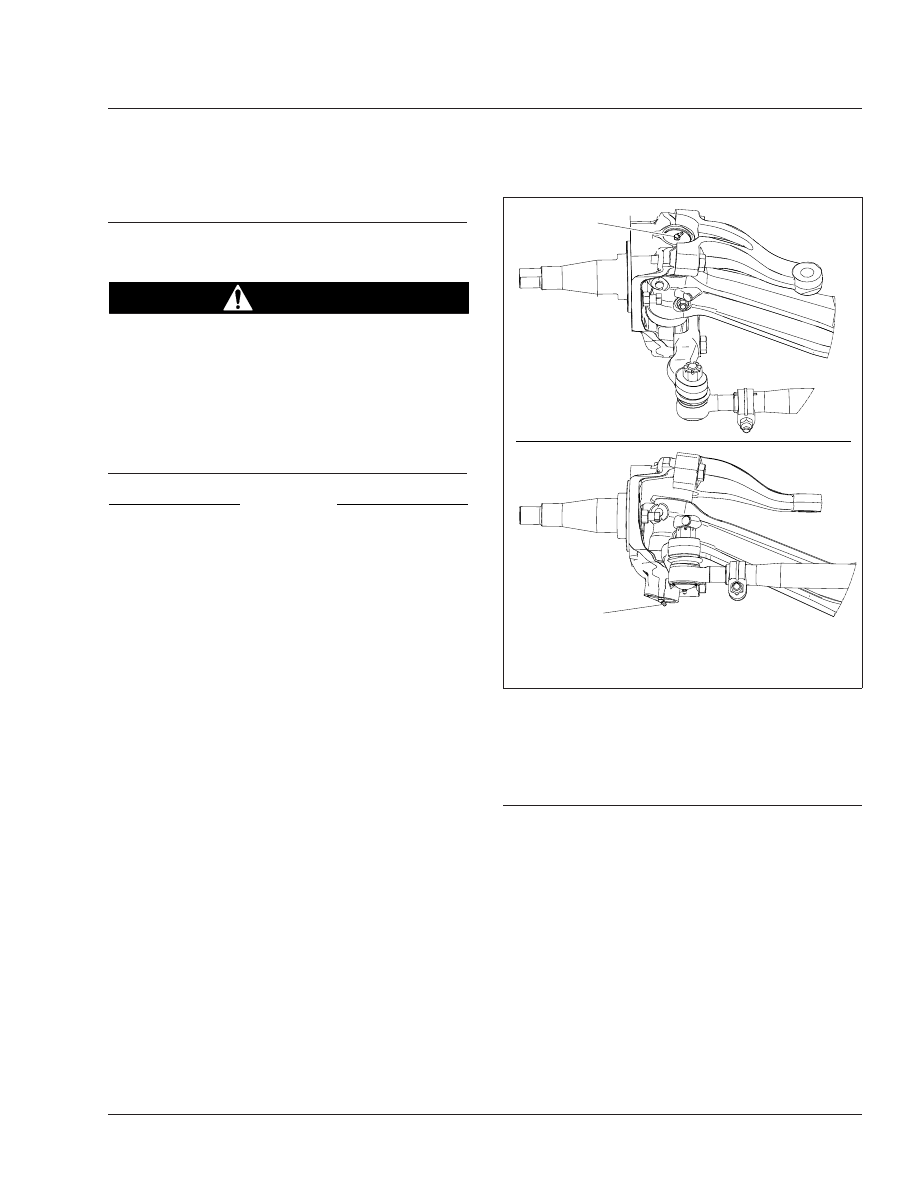

1.

Grease Fitting

Fig. 1, Grease Fittings, Detroit Axles

Front Axle
