Foton BJ3251DLPJB. Каталог запасных частей - часть 12

Item

Chinese name

Part name

1

二轴滑套

Sliding bush, output shaft

2

二轴齿轮调整垫

Adjusting sheet for output shaft bearing

3

二轴齿轮花键垫片

Washer for spline, output shaft

4

二轴三档齿轮

3 speed gear , output shaft

5

止动环

Stop ring

6

二轴二档齿轮

2 speed gear , output shaft

7

二轴一档齿轮

I speed gear , output shaft

8

二轴低档齿轮

Low speed gear, output shaft

9

二轴倒档齿轮

Reverse speed, output shaft

11

二轴六角键

Hex key, output shaft

12

二轴

Output shaft

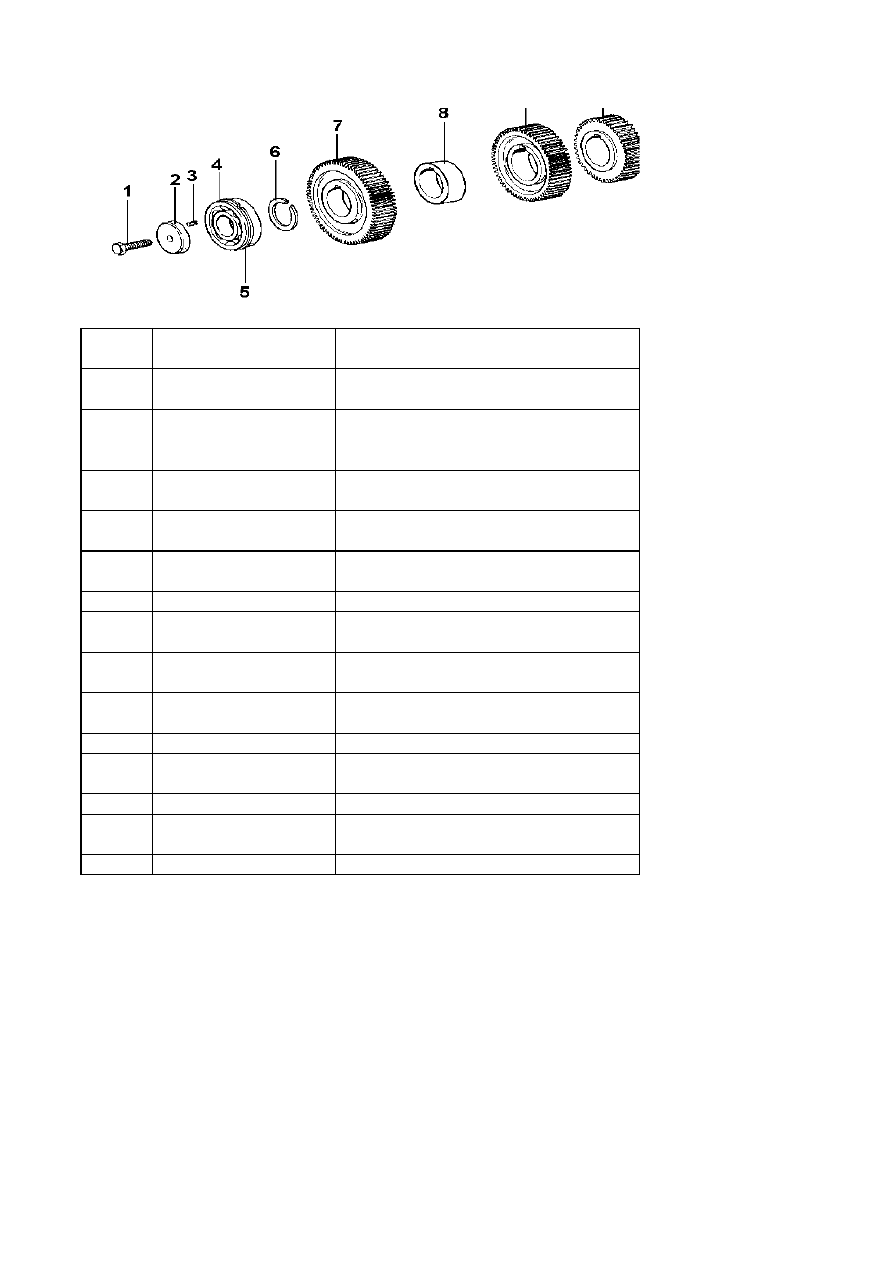

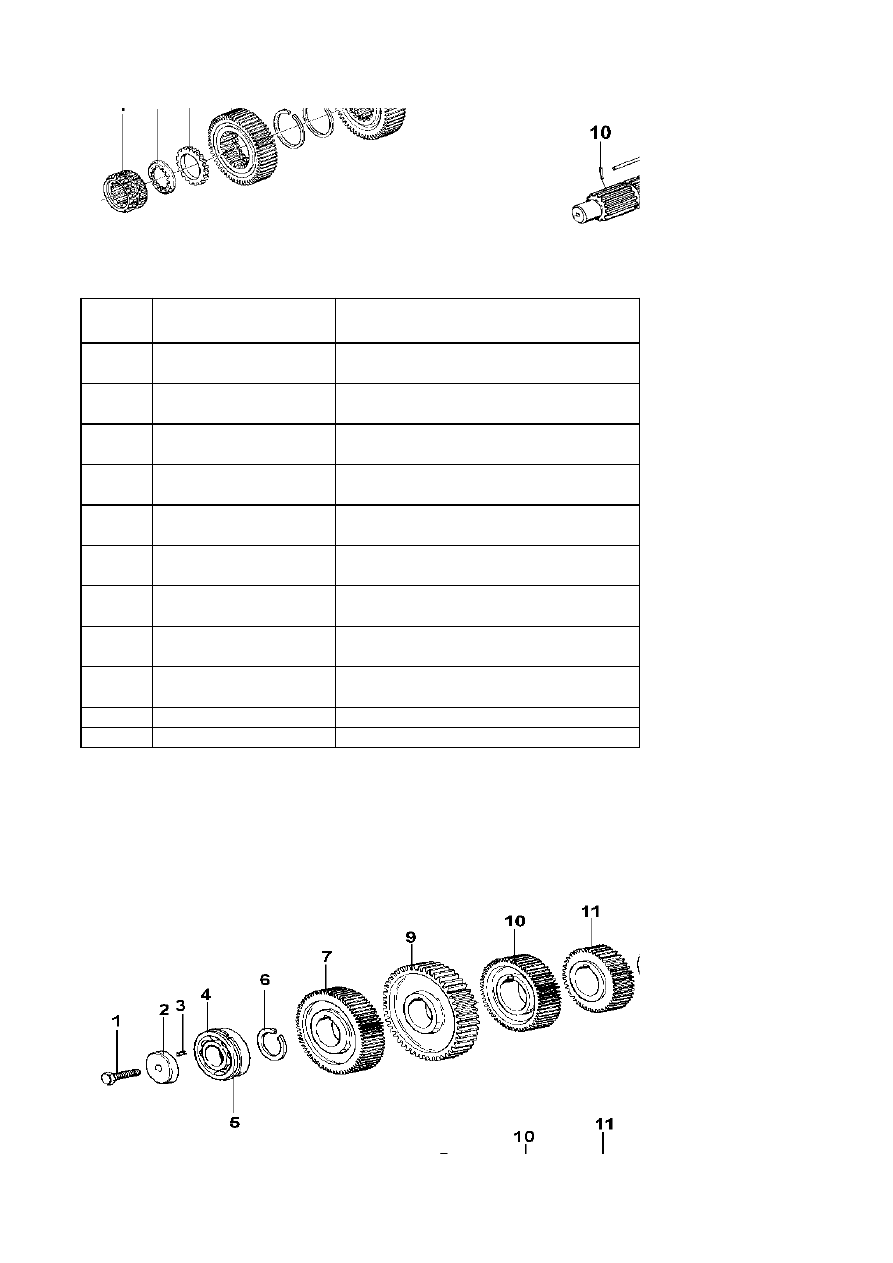

三、左、右中间轴总成

3Left/right countershaft assy

Item

Chinese name

Part name

2

中间轴轴承档板

Bearing baffle, countershaft

4

单列向心球轴承

Single row self-aligning ball bearing

5

止动环

Stop ring

6

中间轴止动环

stoper ring, countershaft

7

中间轴传动齿轮

Transmission gear of countershaft

8

隔套

Spacer bush

10

中间轴三档齿轮

III speed gear,countershaft

11

中间轴二档齿轮

II speed driving gear, countershaft

12

中间轴一档齿轮

I speed gear, countershaft

13

中间轴四方键

Square key, countershaft

14

半圆键

Semicircular key

15

中间轴

Countershaft

16

短圆柱滚子轴承

Short cylindrical roller bear

17

止动环

Stop ring

四、一轴总成

4Input shaft assy

Item

Chinese name

Part name

1

一轴螺母

Nut of input shaft

2

止动环

Stop ring

3

4

齿轮隔垫

Gear gasket

5

止动环

Stop ring

6

一轴齿轮

Input shaft gear

7

一轴

Input shaft

8

二轴导套

Guide bush, output shaft

一面带止动槽和防尘盖的

单列向心球轴承

Single row radial ball bearing with stopping
slot and dust cover

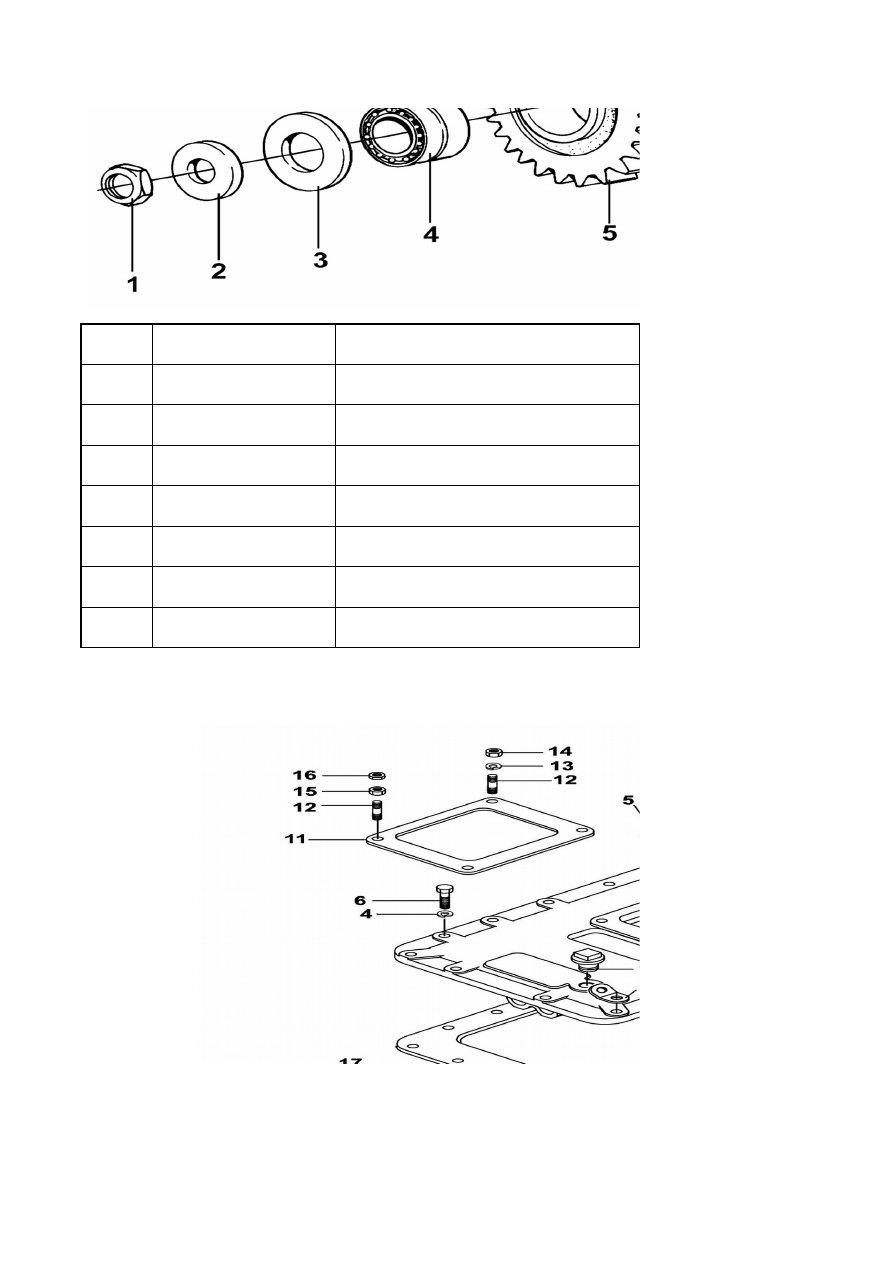

五、倒档中间轴总成

5reverse speed countershaft

Item

Chinese name

Part name

1

Nut M16×15

2

倒档中间轴垫圈

Washer, reverse speed countershaft

3

倒档止推垫圈

Thrust washer, reverse speed

4

滚针轴承

Needle bearing

5

倒档中间齿轮

Idler gear, reverse speed

6

杯形倒档垫圈

Cup washer, reverse speed

7

倒档中间轴

Countershaft of reverse gear

螺母M16×15

六、上盖总成

6Upper cover assy

Item

Chinese name

Part name

1

上盖

Upper cover

5

起吊弯板

Lifting bend plate

7

方头锥形螺塞

Square head tapered plug

9

压缩弹簧

Pressing spring

10

压缩弹簧

Pressing spring

12

双头螺栓

Double end bolt

13

弹簧垫圈

Spring washer

14

Hexagon nut, style 2

15

Hex nut 3/8″-24

16

六角薄螺母

Hexagon thin nut

17

倒档锁螺塞

Reverse speed locking plug

18

倒档锁弹簧

Reverse speed locking spring

19

倒档锁柱塞

Reverse speed locking piston

20

换档拨叉锁止螺钉

Locking screw, shift fork

22

低倒档拨叉

Reverse speed fork

23

低倒档拨叉轴

Reverse speed shift rail

25

拨叉轴联锁销

Locking pin, shift rail

26

1st/2nd and 5th/6th speed gate

27

一二档拨叉轴

Fork shaft , 1/2 speed

28

一二档拨叉

Toggle fork - 1,2 speed

2

型六角螺母

六角螺母3/8″-24

1/2

和5/6档导块

29

3rd/4th and 7th /8th speed gate

30

三四档拨叉轴

Fork rod, 3,4 speed

31

三四档拨叉

Toggle fork - 3,4 speed

Item

Chinese name

Part name

1

LRC outside gearshift arm

2

六角头螺栓

Hexagon head bolt

3

Washer 10

4

Hexagon nut - type 1

5

油封

Oil seal

6

六角头螺栓

Hexagon head bolt

7

弹簧垫圈

Spring washer

3/4

和7/8档导块

七、操纵装置总成

7Manipulation mechanism

LRC

外换档臂

垫圈10
1

型六角螺母

8

横向换档杆衬套

Transverse gear shift rod lining

9

端盖

End cap

11

换档接头

Gearshift connector

12

花键套

Spline bush

13

横向换档杆

Lateral speed rod

15

低倒档开关控制块

Control block for low and reverse speed

16

拨头

Sliding block

17

圆柱销

Cylindrical pin

18

压力开关（空档）

Pressure switch(neutral)

19

垫密圈

seal washer

20

空档开关柱销

Cylinder pin for neutral swith

22

垫密圈

seal washer

23

压力开关（倒档）

Pressure switch(R speed )

24

定位柱塞

Locating

25

压缩弹簧

Pressing spring

27

弹簧压盖

Pressing cover spring

28

选档接头

Gear-select connector

29

定位螺钉

Locating bolt

30

平键

Key

31

窗口盖

Window cap

33

通气塞

Vent plug

34

止动螺钉

Stop screw

35

36

选档拨头

Gear-select sliding block

37
38

垫圈

Washer

39

六角头头部带孔螺栓

Hexagon head bolt w/hole

40

通气塞

Vent plug

41

气管总成

Air pipe assy

43

44

Spring washr11

47

45°angle pipe joint

48

弹簧垫圈

Spring washer

49

小六角头螺栓

Small hex head bolt

50

定位环

Locating ring

51

压缩弹簧

Pressing spring

52

弹簧座

Spring seat

双H操纵装置壳体

Double-H manipulation mechanism

housing

O

型密封圈（20×24）

"O " seal ring

（20×24）

双H气阀

Double H valve

弹簧垫圈6
45

弯管接头

53

弹簧隔套

Spring spacer bush

54

压缩弹簧

Pressing spring

56

侧板

Side board

Item

Chinese name

Part name

1

空气滤清调节器

Air filter adjuster

2

90°angle pipe joint

3

CA cup plug sheet

5

气管总成

Air pipe assy

6

六角头锥形螺塞

Hexagon tapered plug

Item

Chinese name

Part name

八、空气滤清调节器总成

8Air filter adjuster assy

90°

弯管接头

CA

碗形塞片

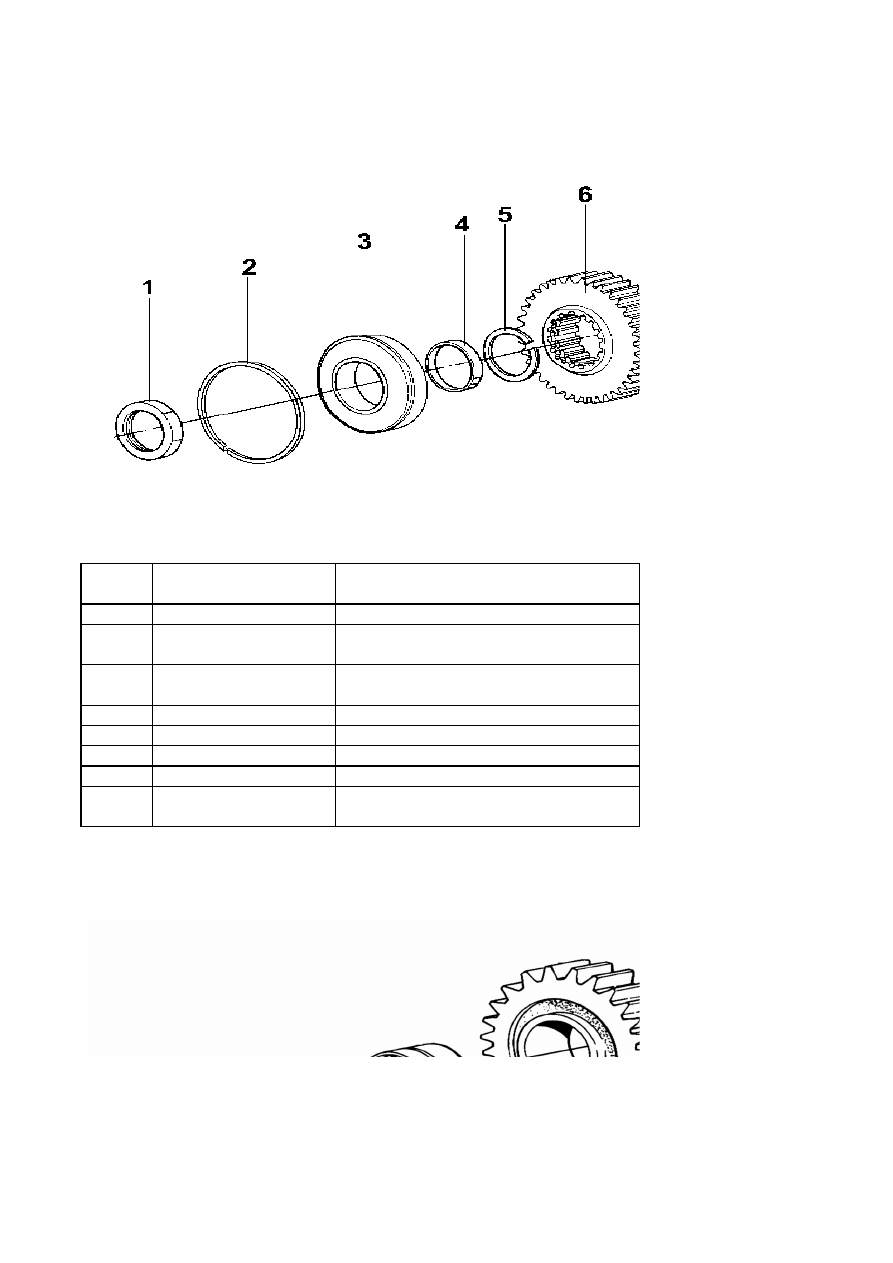

九、副箱驱动齿轮总成

9Auxiliary box driving gear assy

1

止动环

Stop ring

2

挡圈固定环

Circlip fixing ring

3

止动环

Stop ring

4

5

止动环

Stop ring

6

副箱轴承定位盘

Bearing positioning disc, auxiliary

9

副箱驱动齿轮

Driving gear, auxiliary box

十、副箱主轴总成

Item

Chinese name

Part name

1

副箱主轴

Auxiliary gearbox main bearing

2

高低档同步器总成

High/low speed synchronizer assy

3

副箱主轴垫圈

Main shaft washer, auxiliary box

4

副箱主轴齿轮垫片

Main shaft gear washer, auxiliary box

5

副箱主轴减速齿轮

6

止动环

Stop ring

7

副箱减速齿轮垫片

Washer, auxiliary box reduction gear

带止动槽的单列向心球轴
承

Single row radial ball bearing with stopping
slot

Auxiliary gearbox main shaft decelerating
gear

8

凸缘螺母

Flange nut

Item

Chinese name

Part name

1

短圆柱滚子轴承

Short cylindrical roller bear

2

副箱加长中间轴焊接总成

3

副箱中间轴焊接总成

Countershaft seaming assy, auxiliary

4

短圆柱滚子轴承

Short cylindrical roller bear

5

止动环

Stop ring

6

止动环

Stop ring

7

轴承垫圈

Washer of bearing

十一、副箱左、右中间轴

11Auxiliary box left/right countershaft

Lengthened countershaft seaming assy,
auxiliary

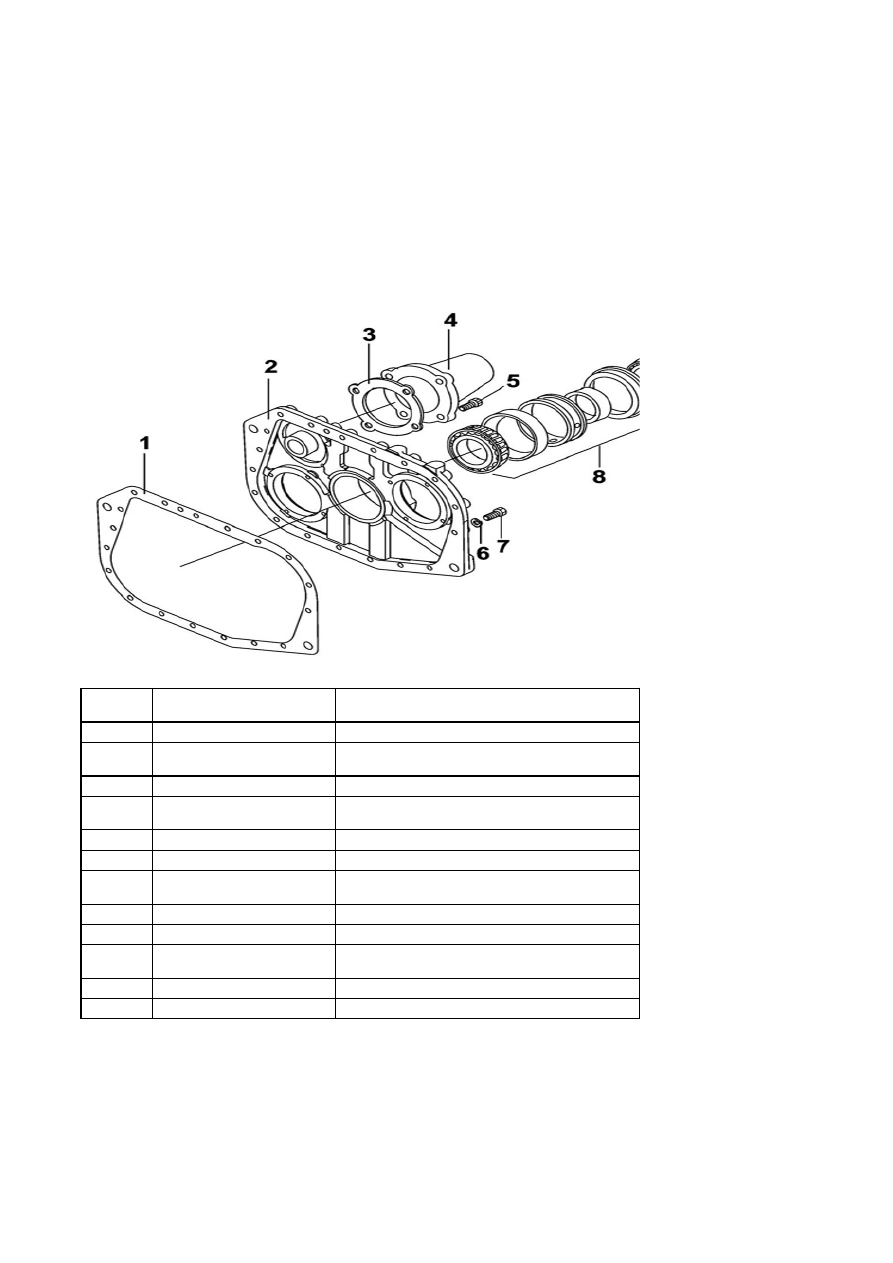

十二、后盖总成

12Rear cover assy

Item

Chinese name

Part name

2

后盖壳体

Rear cover housing

4

加长中间轴轴承盖

Lengthened countershaft bearing cover

6

Spring lock washer 10

8

圆锥滚子轴承

Conical roller bearing

10

里程表主动齿轮

Odometer driving gear

11

输出轴后轴承盖

Bearing cover of output shaft

14

里程表被动齿轮轴套

odometer driven bracket

15

里程表被动齿轮

Odometer driven gear

16

"O" sealing ring

17

里程表接头

Odometer connector

20

主轴后轴承盖油封

Seal of main shaft rear bearing

22

输出法兰盘

Output flange

弹簧垫圈10

O

型密封圈

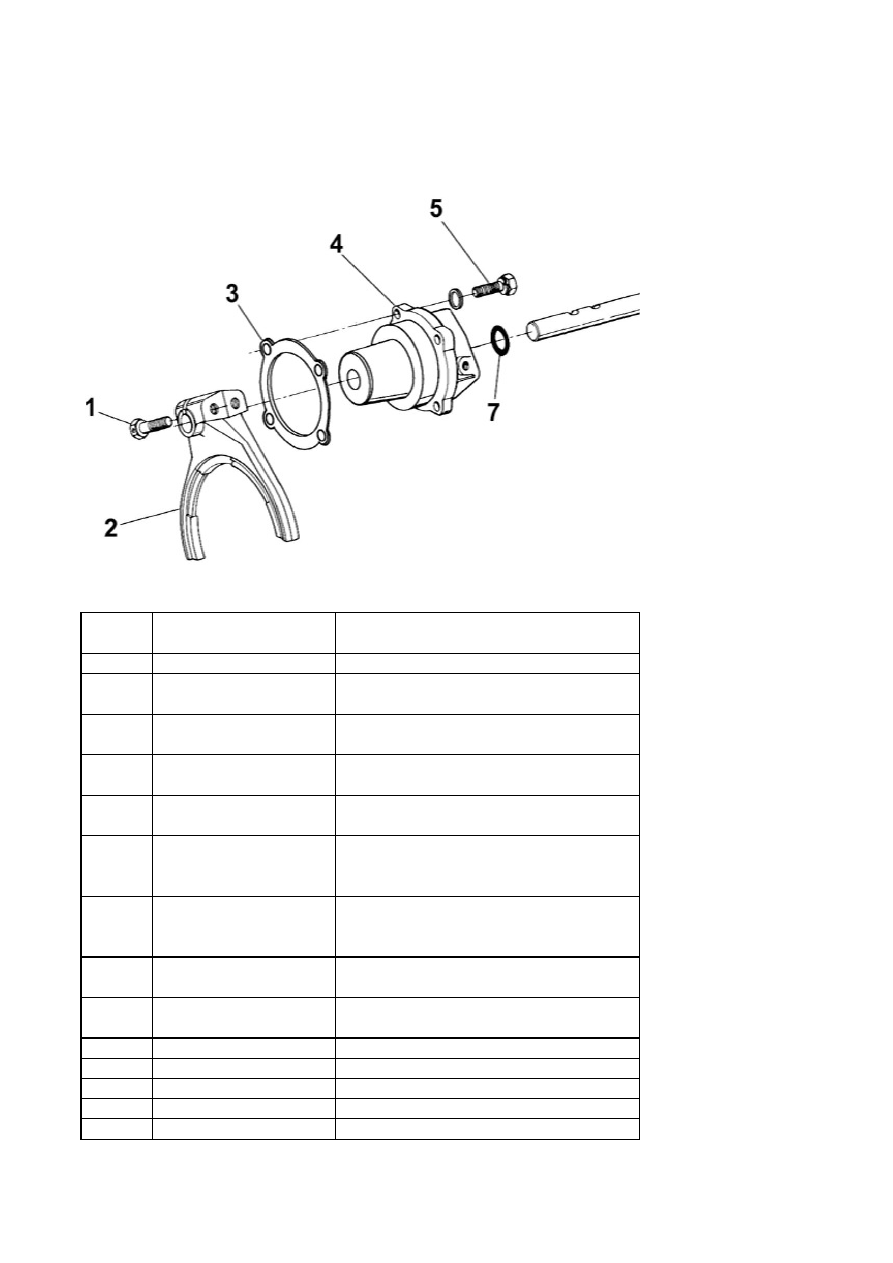

十三、副箱气缸总成

13Auxiliary box cylinder assy

Item

Chinese name

Part name

2

副箱拨叉

Fork of secondary gearbox

4

范围档气缸

Range shift cylinder

6

范围档拨叉轴

Fork shaft of range shift

7

"O" sealing ring

8

范围档气缸活塞

Cylinder piston of range shift

9

"O" sealing ring

10

"O" sealing ring

11

气缸盖密封垫

Gasket of cylinder cover

12

Hexagon nylon ring lock thin nut M16×15

13

定位环

Locating ring

15

导销

Pin

17

Spring 10

18

六角头螺栓

Hexagon head bolt

19

45°angle pipe joint

O

型密封圈

O

型密封圈

O

型密封圈

六 角尼 龙 圈锁 紧薄 螺母
M16×15

弹簧垫圈 10

45°

弯管接头

20

三通管接头

T-union connecting

21

Squared head taper plug NPT1/8

Item

Chinese name

Part name

2

中间轴制动器壳

Countershaft brake housing

3

中间轴制动器活塞

Countershaft brake piston

5

"O" sealing ring

7

中间轴制动器活塞盖

Countershaft brake piston cover

方头锥形螺塞NPT1/8

十四、中间轴制动器总成

14Countershaft brake assy

O

型密封圈

十五、QH50取力器总成

15QH50 power take-off  assy

Item

Chinese name

Part name

8

空心轴

Hollow shaft

9

支承弹簧总成

Support spring assy

10

滚针轴承

Needle bearing

11

圆锥滚子轴承

Conical roller bearing

12

输入齿轮

Input gear

14

Hexagon flange support face with gear bolt

16

卡套式管接头用螺母

Ferrule type compression joint--Nuts

17

卡套

Ferrule

18

卡套式端直通接头体

Straight connector-ferrule type

24

内六角圆柱头螺钉

28

六角头螺栓

Hexagon head bolt

30

倒档开关

Reverse switch

34

骨架油封

Framework oil sealing

35

六角头螺栓

Hexagon head bolt

36

法兰盘

Flange

41

六角头螺栓

Hexagon head bolt

47

输出齿轮轴

Output gear shaft

六角法兰面支承面带齿螺
栓

Inside hexagon socket cheese head cap
screw

Русский вариант

Part No

Notes

1324117101000

1

F91409

1

Сальник первичного вала

F91410

1

Шпилька картера сцепления КПП

C01056

6

Шайба

Q40116

6

Гайка

GB889-80

6

9293

2

Вилка выжимного подшипника

12817

1

Болт

X-7-603

2

Пружина выжимного подшипника

4425

2

Шланг смазки выжимного подшипника

51016

1

12880

1

RT11509C

陕齿变速箱配件明细(132417101000)

RT11509C shan chi gear box spare parts list(132417101000)

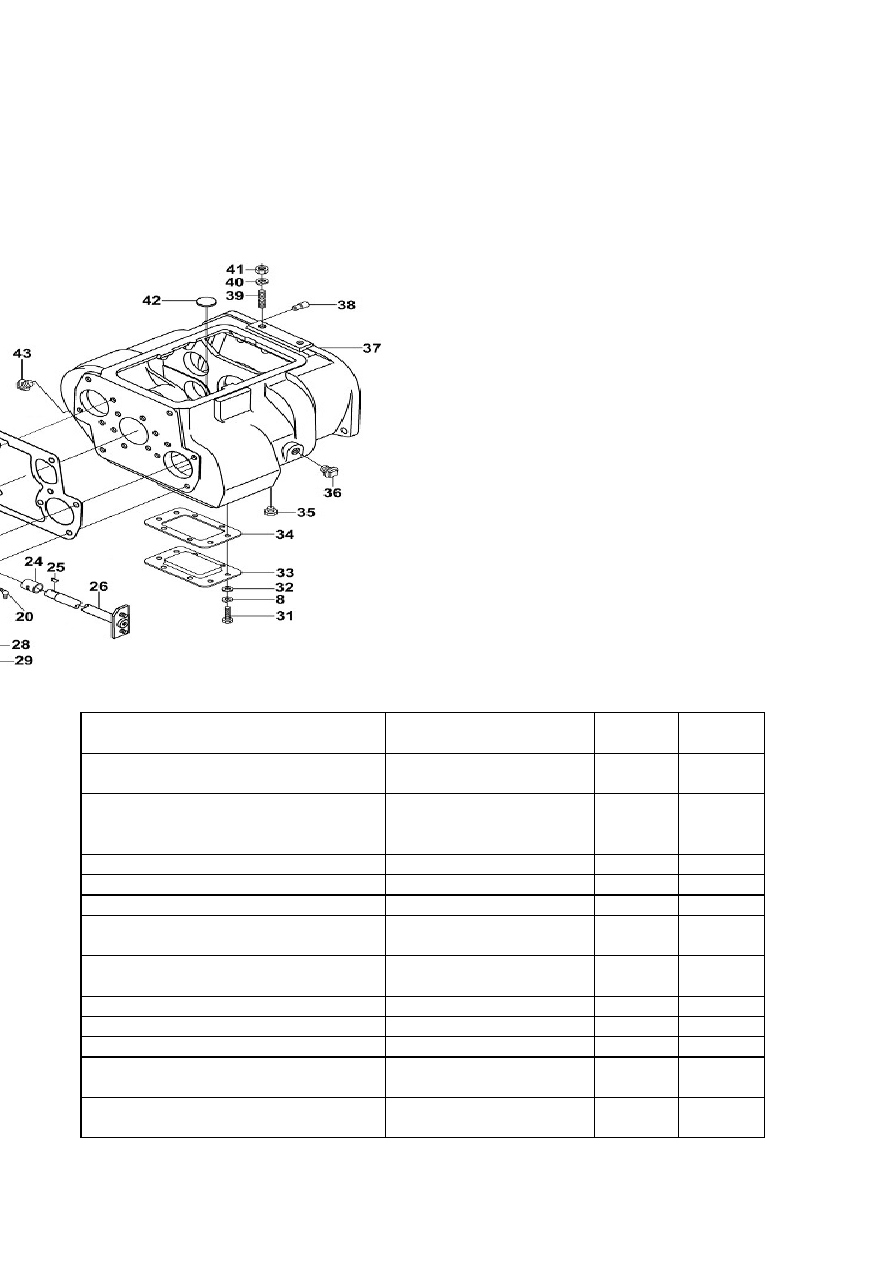

一、离合器和变速器壳体总成

1Clutch and transmission housing assy

Qty per

vehicle

Коробка передач (RT11509C) в сборе с

коробкой отбора мощности
Крышка подшипника первичного
вала(направляющая выжимного
подшипника)

Пружина прижимная корпуса

выжимного подшипника

Фитинг шланга смазки выжимного
подшипника

Масленка

Q701B45

2

Картер сцепления

15410

1

8677

2

X-6-11

1

Вал вилки выжимного подшипника

A-C04009-1

1

Шайба Гровера

Q40308

4

Болт

Q150B0812

4

Шайба

Q40112

8

Крышка нижняя смотрового окна КПП

16596

1

Пробка сливная

Q614B06

1

Пробка заливная

Q614B12

1

Корпус КПП

18686

1

14334

2

Шпилька верхней крышки КПП

Q1231630

2

Шайба Гровера

Q40316

2

Гайка

Q341B16

2

Магнит плоский круглый

14373

3

Q61304

1

Втулка вала вилки выжимного
подшипника
Шпонка вала вилки выжимного

подшипника

Палец напрвляющий задней крышки
КПП

Заглушка с конической резьбой
квадратной головкой

二、二轴总成

2Output shaft assy
