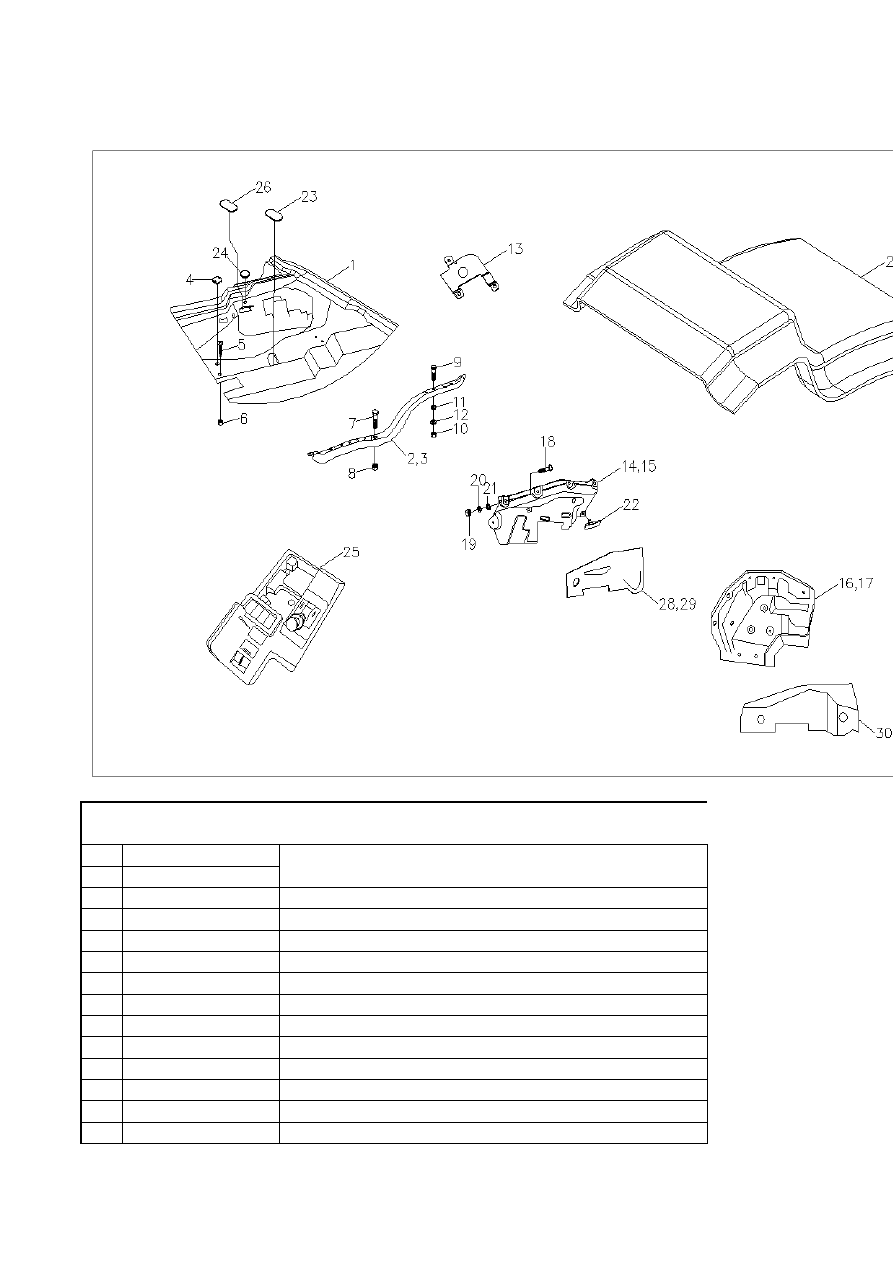

Foton BJ3251DLPJB. Каталог запасных частей - часть 1

标号

零部件代号

Part Name and Standards

Order

Part No
1S12411180000

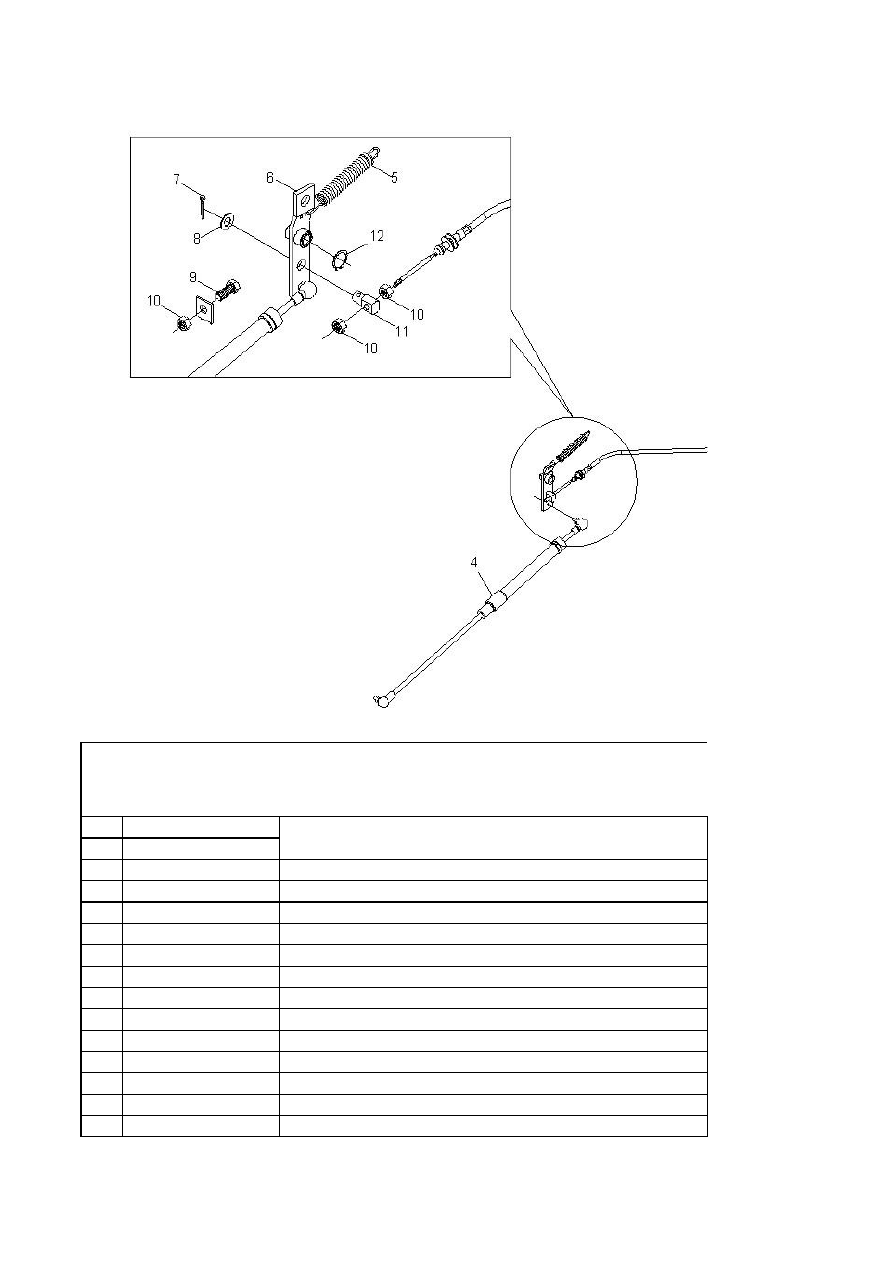

Acceleration transmision device (chasis part)

1

1124111800002

Throttle operation cable assy

2

Q67407200

Plactics fixing belt

3

Q67407100

Plastic fastening belt

4

1417011800004

Engine stop solenoid valve

5

1124111800010

Retracting spring of throttle

6

1417011800030

Lever of assy

7

Q5003222

Split pin

8

Q40108

Plain washer

9

Q150B0640

Hexagon head bolt

10

Q340B06

Hex nut - type 1

11

1417011800032

Axis pin of throttle operation mechanism

12

Q43110

Spring collar for shaft

1180-1S12411180000

加速传动装置(底盘部分)Acceleration transmision device (chasis part)

标号

零部件代号

Part Name and Standards

Order

Part No
1S12411170000

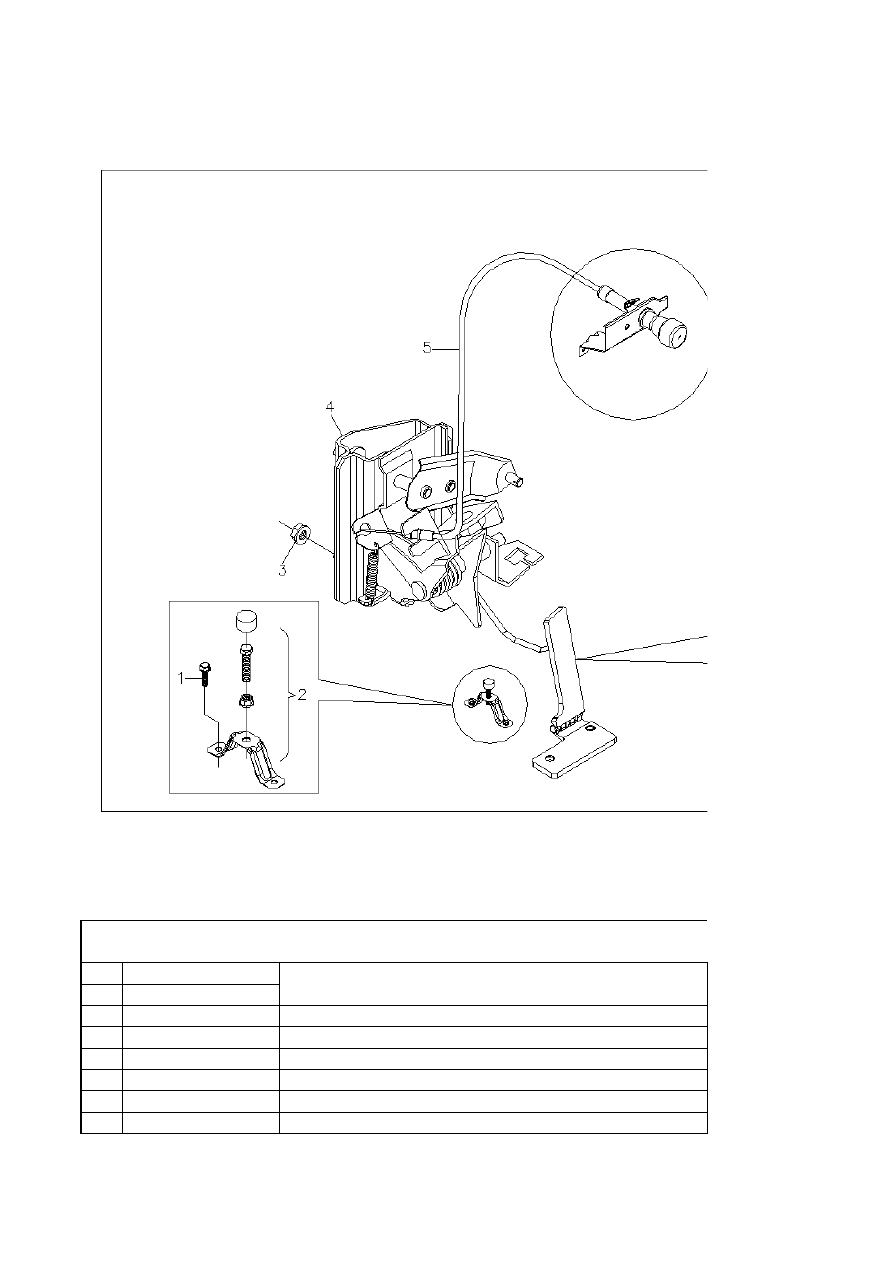

Acceleration transmision device (body part)

1

Bolt

2

1124111700004

Throttle limiting bracket assy

3

Hexagon flange nut

4

1124111700002

Throttle operation bracket assy

5

1124111700006

Handle throttle pull wire assy

1170-1S12411170000

加速传动装置（驾驶室部分）Acceleration transmision device (body part)

Q1800620

Q32008

6

1124111700003

Handle throttle bracket

7

1124111100005

Accelerating pedal assy

8

Cross-recessed socket hexagon head bolt

9

Spring washer

10

Plain washer

标号

零部件代号

Part Name and Standards

Order

Part No
1326835613001

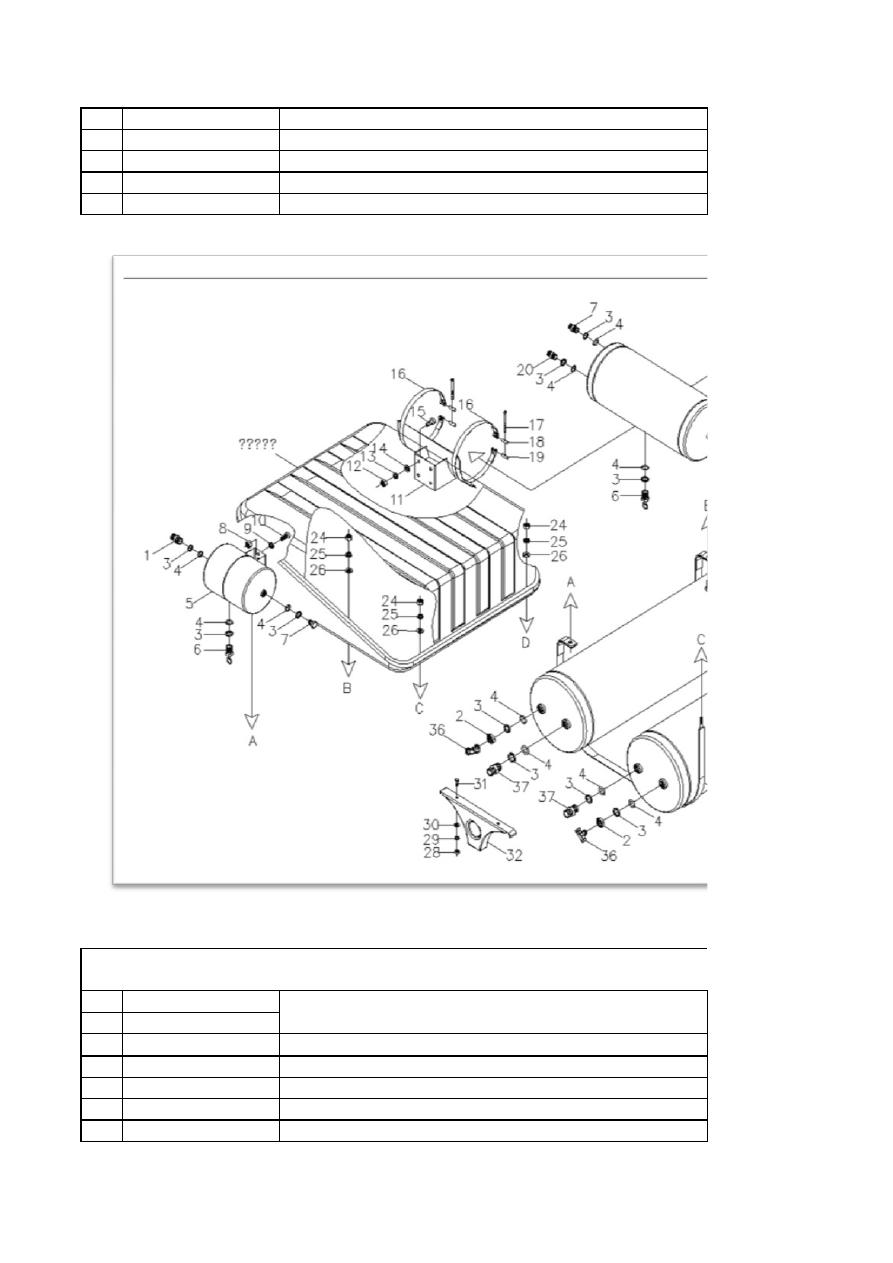

Air reservoir module installtion diagram

1

1417035600177

Straight thread connector--Body

2

Q351B22T15

Hexagon thin nut-fine thread

3

1417035600120

Sealing gasket

4

NMO20×265G

Rubber O-ring seal

Q174B0625
Q40306
Q40106

3500-1S32683561301

储气筒组件 air reservoir module

5

1417035600040

Regenerative air reservoir

6

1417035600034

Manual water drain valve

7

1417035680005

Hexagon head plug

8

Q340B08

Hex nut - type 1

9

Q40308

Spring washer

10

Q150B0820

Hexagon head bolt

11

1417035600036

Fixing bracket of 20L air reservoir

12

Q340B08

Hex nut - type 1

13

Q40308

Spring washer

14

Q40108

Plain washer

15

Q150B0825

Hexagon head bolt

16

1417035600033

Fastening belt of 20L air reservoir

17

Q218B0880

Hexagon-socket bolt

18

1417035600038

Tighten pin

19

1417035600039

Tension pin

20

1417035600175

Ferrule-type right-angled reducing straight connector

21

1327135680018

20L air reservoir

22

1417035600178

Connector

23

1417035600031

Test connector

24

Q340B10

Hex nut - type 1

25

Q40310

Spring washer

26

Q40110

Plain washer

27

Q150B1030

Hexagon head bolt

28

Q340B06

Hex nut - type 1

29

Q40306

Spring washer

30

Q40206

Big washer

31

Q150B0620

Hexagon head bolt

32

1417035600035

Seat pad, air reservoir 30L

34

1417035600032

Fastening belt of 30L air reservoir

35

1327135680017

40L air reservoir

36

1326835613002

Transition connnector

37

1417035600174

Ferrule-type right-angled reducing straight connector

标号

零部件代号

Part Name and Standards

Order

Part No
1S417111900H0

Intake device(desert air  filter )

1

Q340B14

Hex nut - type 1

2

Q675140

Wrom transmission hose clamp, type A

3

1417011900034

Hose joint

4

1417111980003

Air intake pipe

5

1417111980004

Air compressor intake hose

6

1417036200007

Pipe clip 1

7

Q150B0825

Hexagon head bolt

8

Q40308

Spring washer

9

Q40108

Plain washer

10

Q340B08

Hex nut - type 1

11

Q67535

Wrom transmission hose clamp, type A

12

Q150B1445

Hexagon nut

13

Q40314

Spring washer

14

Q40114

Plain washer

15

1417111980002

Air filter assy (with bracket)

1190-1S417111900H0

进气装置(沙漠空滤器)（1）Air intake device(desert air  filter 1)

标号

零部件代号

Part Name and Standards

Order

Part No
1324140300001

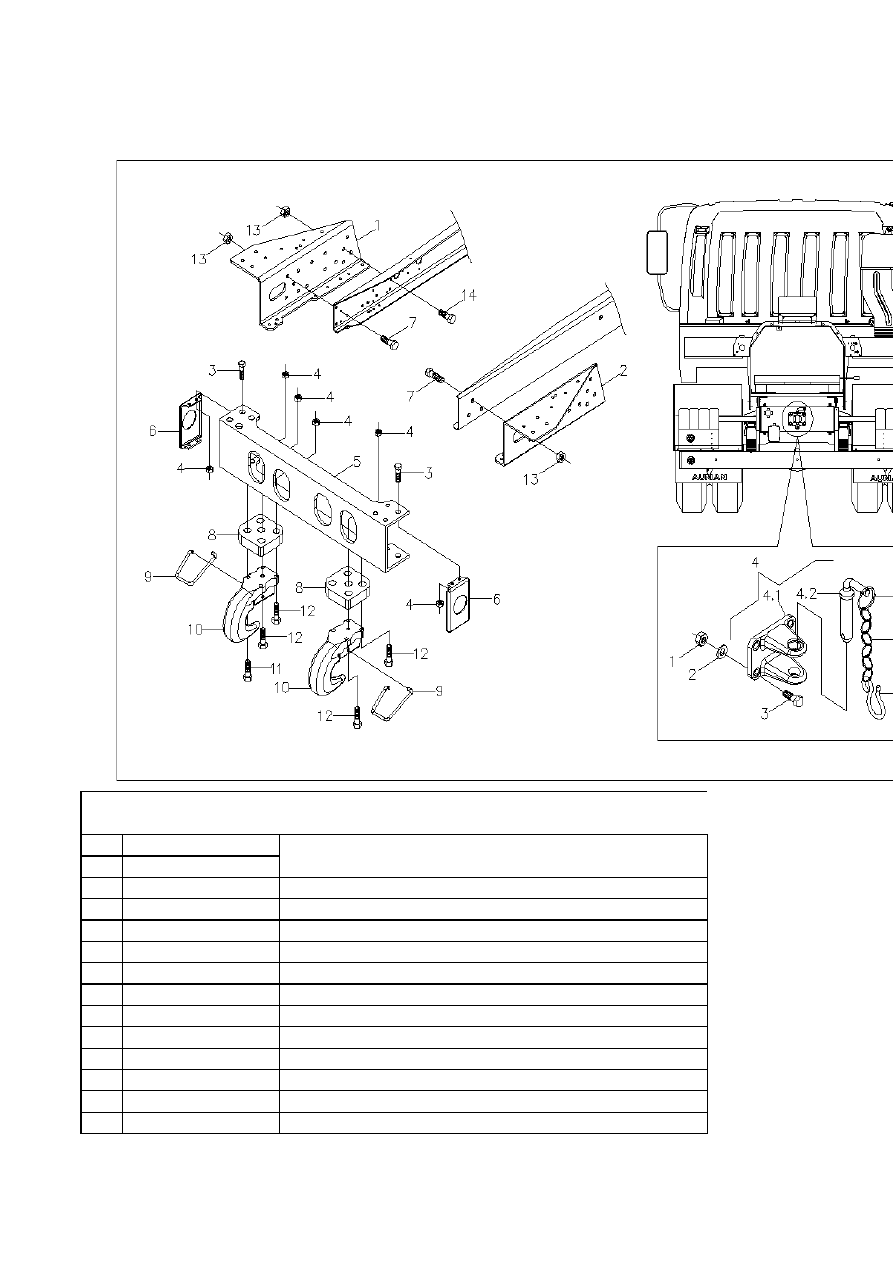

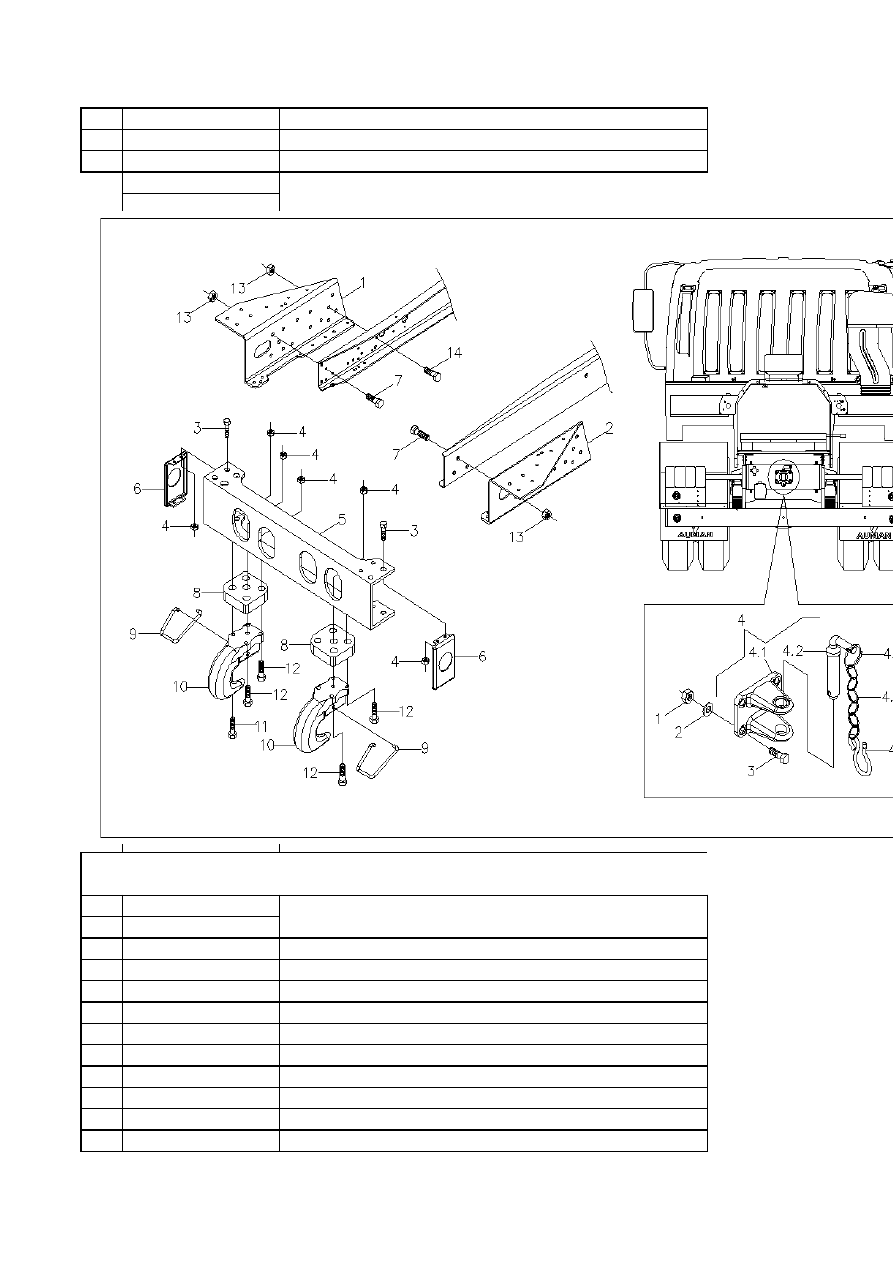

Front support bracket installation diagram

1

1124140300003

Right bracket

2

1124140300002

Left bracket

3

Q150B1435

Hexagon head bolt

4

Q33414

Self-locking metal nut,style 1

5

1324140380006

Front reinforcement cross member

6

1124140300005

7

Q151B1635

Hexagon head bolt--fine thread

8

1116140300003

Front tow hook cushion plate

9

1324040380102

Chip-resistant ring of front tow hook

10

1324140300002

Front tow hook

11

Q150B14105

Hexagon head bolt

4030-1S32414030000

防撞杠和牵引装置 Anti-collision　and fifth device

12

Q150B14115

Hexagon head bolt

13

1417022000004

Locking nut

14

Q151B1650

Hexagon head bolt--fine thread

标号

零部件代号

Part Name and Standards

Order

Part No
1417040300010

Rear drawbar hook installation diagram

1

Q332B16

Hexagon locking nut

2

Q40116

Plain washer

3

Q151C1650

Hexagon head bolt--fine thread

4

1417040300060

Rear drawbar hook assy

4.1

1417040300005

Rear tow hook saddle

4.2

1417040300064

Rear haul pin

4.3

1417040300062

Big link

4.4

1417040300063

Small link

4.5

1417040300061

Hook

1S41704030040

后牵引钩 Rear drawbar hook

标号

零部件代号

Part Name and Standards

Order

Part No
1B24950200199

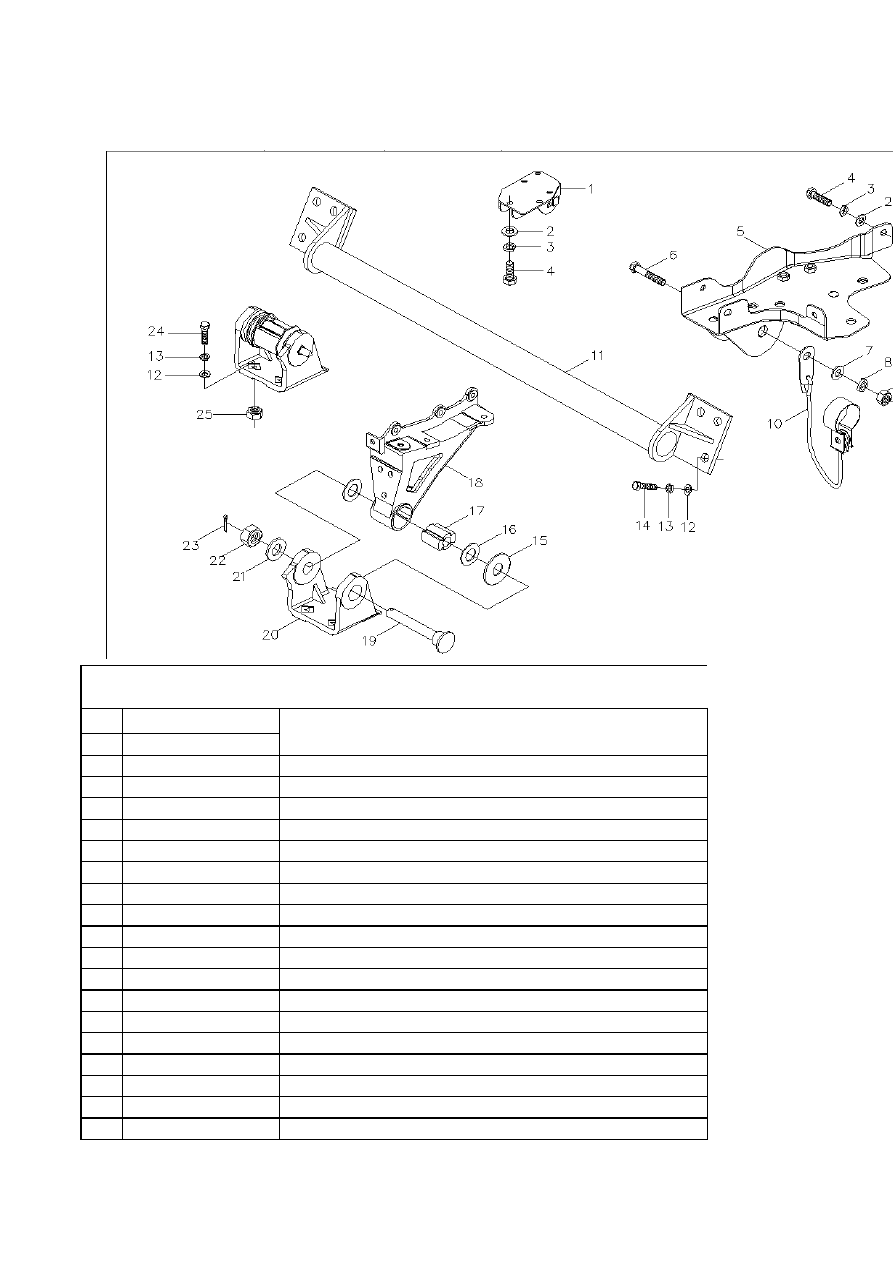

Front suspension installation diagram

1

1B24950200121

Oil cylinder upper pedestal pedestal

2

Q40110

Plain washer

3

Q40310

Spring washer

4

Q150B1035

Hexagon head bolt

5

1B24950200111

Upper connecting plate assy(LH)

1B24950200119

Upper connecting plate assy(R)

6

Q150B20105TF2

Hexagon head bolt

7

Q40120

Plain washer

8

Q40314

Spring washer

9

Q340B20

Hex nut - type 1

10

1B24950200223

Insurance cable assy

11

1B24950200206

Joint pipe assy

12

Q40114

Plain washer

13

Q40314

Spring washer

14

Q150B1435

Hexagon head bolt

15

1B24250100022

Limiting circlip assy

16

1B24250100037

Retaining washer

5020-1B24950200199

前悬置总成   Body  front suspension assy

17

1B24250100032

Rubber sleeve assy

18

1B24950200203

Front mount bracket (LH)

1B24950200204

Front mount bracket (RH)

19

1B24950200205

Tilting axle

20

1B24950200202

Front fixing seat (LH)

1B24950200212

Front fixing seat (RH)

21

Q40216

Big washer

22

Q381B16

Nut

23

Q5004036

Split pin

24

Q150B1445

Hexagon head bolt

25

Q340B14

Hex nut - type 1

标号

零部件代号

Part Name and Standards

Order

Part No
1B24950200010

Body  rear suspension assy

1

1B24950200022

Damping cushion

5020-1B24950200010

后悬置总成   Body  rear suspension assy

2

1B24950200038

Expending beam assy

3

1B24950200132

Rear absorbor assy

4

1B24950200021

Upper damping block assy

5

1B24950200082

Spring

6

1B24950200168

Lower damping block assy

7

1B24950200081

Rocker arm assy

8

Q150B1030

Hexagon head bolt

9

Q40310

Spring washer

10

Q40110

Plain washer

11

1B24950200023

Welded rear suspend lower frame assy

12

1B24950200012

Welded rear suspend upper frame assy

13

Q40112

Plain washer

14

Q40312

Spring washer

15

Q150B1275

Axis pin

16

1B24950200258

Reinforced plate

17

1B24950200027

Rear suppension transition bracket

18

Q150B1440

Hexagon head bolt

19

Q40114

Plain washer

20

Q40310

Spring washer

21

Q340B14

Hex nut - type 1

22

Q150B1445

Hexagon head bolt

5064-1SB24950640H4

车身标志-AUMAN 280W  Body sign-AUMAN  280W

Ⅰ

Ⅰ

标号

零部件代号

Part Name and Standards

Order

Part No

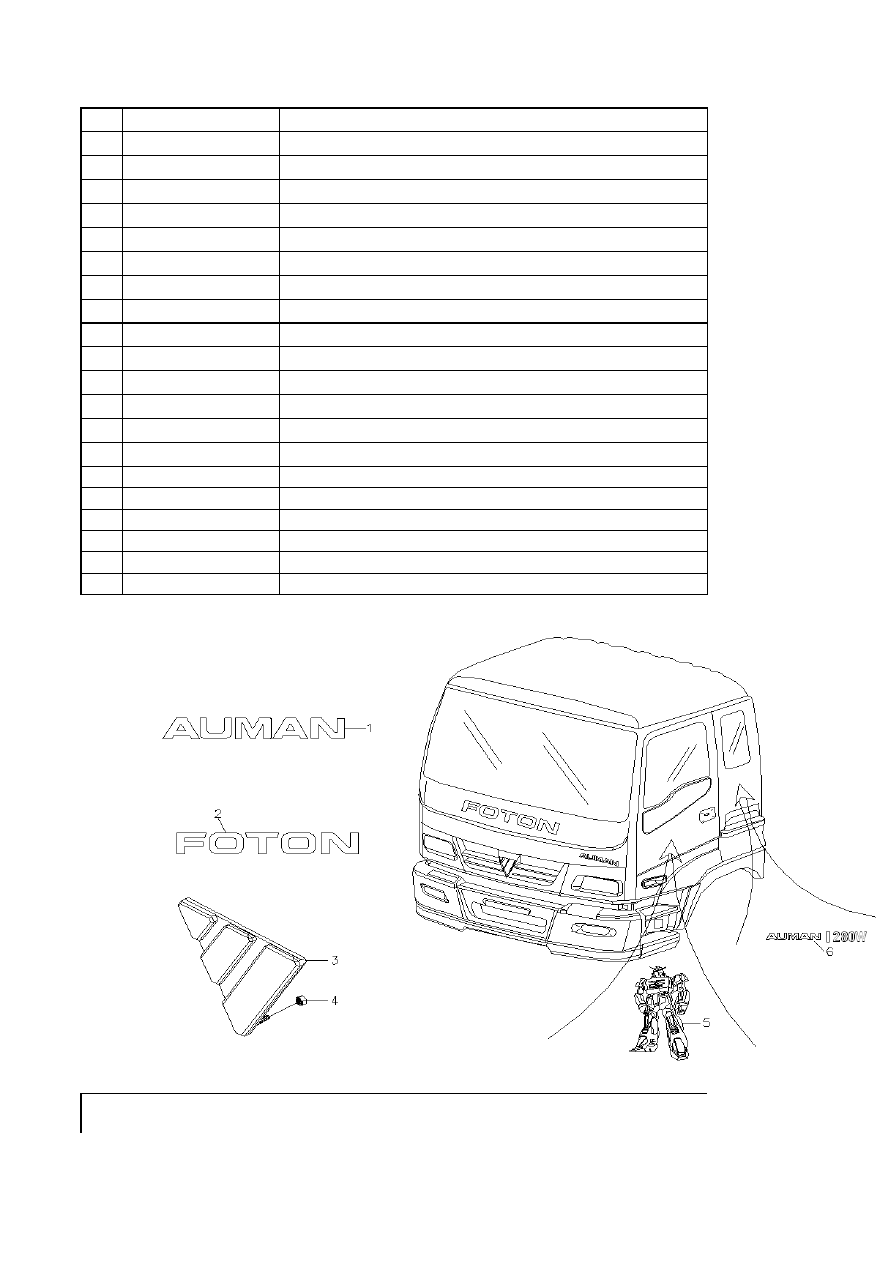

1SB24950640H4

Body sign-AUMAN  280W

Ⅰ

1

1B24953182031

эмблема AUMAN

2

1B24950680200

Эмблема капота "FOTON"

3

1B24950600030

Эмблема решетки радиатора

4

Q340B04

Гайка крепления эмблемы решетки радиатора

5

1B24950680101

Наклейка на дверь "Робот"

6

1B24950686004

эмблема AUMAN 280W

Ⅰ

标号

零部件代号

Part Name and Standards

Order

Part No

5064-1SB24950640H4

车身标志-AUMAN 280W  Body sign-AUMAN  280W

Ⅰ

Ⅰ

3564-1S32413564000

制动管路-举升操作系统组件 Brake pipe-lift control system module

1S32413564000

Brake pipe - lift control system module

1

1417035600202

Male connector--Body

2

1324135600017

Nylon pipe assy - from electromagnetic valve vent 2 to power tak

3

1417035600163

Straight thread connector--Body

4

1417035600159

Sealing gasket

5

1324135600016

Nylon pipe assy - from electromagnetic valve vent 2 to nutral pow

6

1417035600171

Straight thread elbow--Body

7

1417035600165

Pressing plate nut

8

NMO10*265G

Rubber O-ring seal

标号

零部件代号

Part Name and Standards

Order

Part No
1B24953180000

Bumper installation diagram

1B24953180001

Bumper(metal)

1

1B24953180003

5310-1SB2495310215

保险杠总成（军车）Bumper assy

2

Q1461235

Assembling bolt

3

Q1460620

Hexagon head bolt, spring washer and flat washer combination

4

1B24953180012

5

1B24953180013

Lower bended tube

6

1B24953180004

7

1B24953180005

8

1B24953180009

Right conecting board of upper head lamp

9

1B24953180007

Right conecting board of lower head lamp

10

1B24953180008

Left conecting board of upper head lamp

11

1B24953180006

Left conecting board of lower head lamp

12

Q40306

Spring washer

13

Q340B06

Hex nut - type 1

14

1B24953180002

15

Q40112

Plain washer

16

Q340B12

Hex nut - type 1

标号

零部件代号

Part Name and Standards

Order

Part No
1324112000001

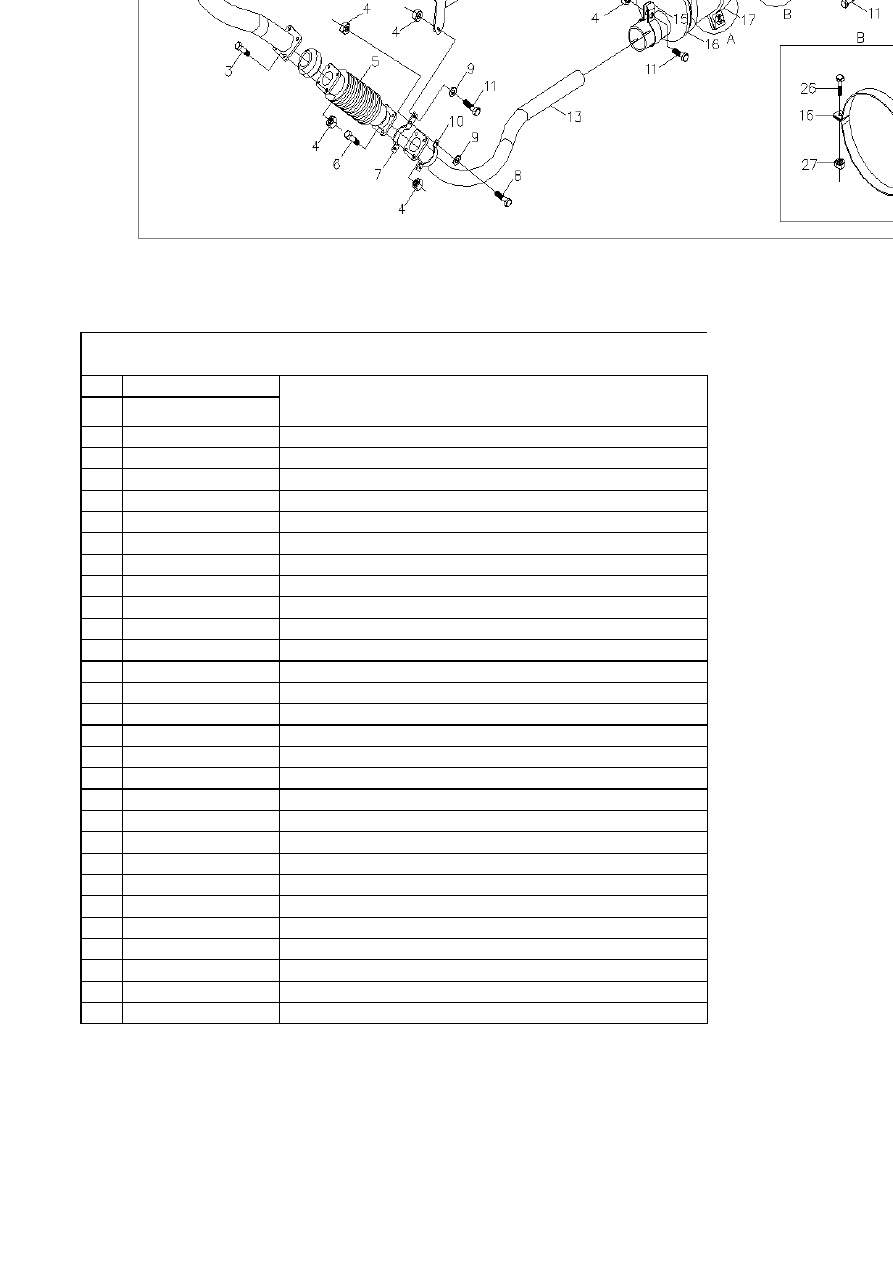

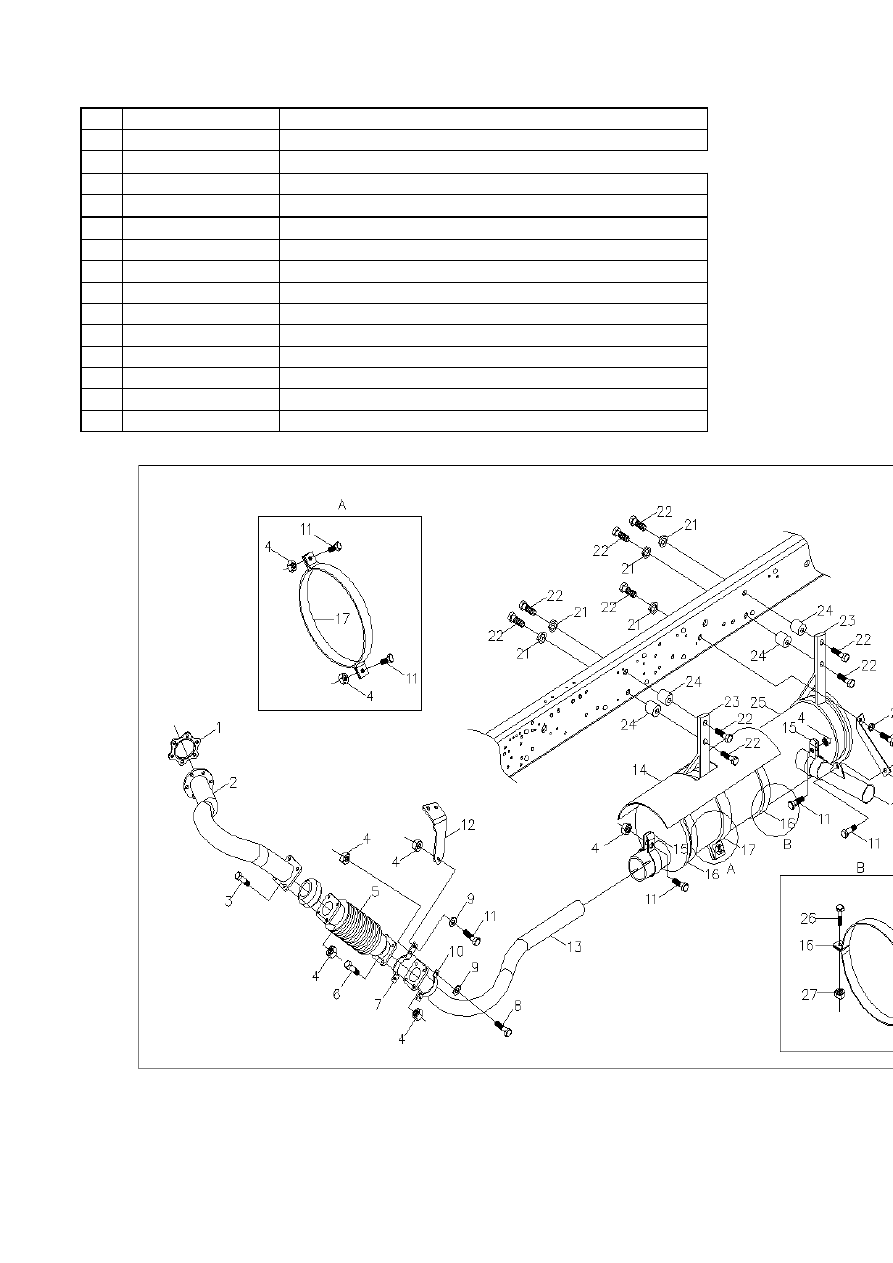

Exhaust device instllation diagram

1

1417012000002

Sealing gasket

2

1124112000002

Exhaust pipe I

3

Q150B1095

Hexagon head bolt

4

Q33210

2-shaped all metal hex lock nut

5

1417012000005

Flexible hose

6

Q150B1045

Hexagon head bolt

7

1417012000007

Clamp

8

Q150B1040

Hexagon head bolt

9

Q40110

Plain washer

10

1417011900026

Clamp

11

Q150B1030

Hexagon head bolt

12

1417012000014

Angle plate

13

1417012000019

Exhaust pipe assy

14

1417012000015

Heat insulating board assy

15

1417012000010

Clamp

16

1417012000017

Fastening belt assy

17

1417012000013

Clamp

18

1417012000011

Exhaust tail pipe

19

1417012000018

Bracket

20

Q150B1020

Hexagon head bolt

21

Q40310

Spring washer

22

Q150B1025

Hexagon head bolt

23

1417012000012

Bracket assy

24

1417012000016

Rubber metallic cushion

25

1417012000009

Exhaust silencer

26

Q150B0830

Hexagon head bolt

27

Q33208

2-shaped all metal hex lock nut

1200-1S32411200000

排气装置 Exhaust device

标号

零部件代号

Part Name and Standards

Order

Part No
1B24982200000

Seat belt assy

1B24982500001

Fire extinguisher installation diagram

1

1B24982200004

Seat belt retractor assy

2

1B24982200006

Middle seat button assy

3

1B24982200003

Driver seat locking button assy

4

1B24982200005

Passenger seat and middle seat lock catch assy

5

1B24982500002

Fire extinguisher bracket assy

6

Q2360620

Cross-recessed pan head screw, spring washer and washer com

7

1B24982500005

Fire extinguisher

2200-1SB2498220101

安全带 Seat belt   1SB2498250101灭火器 Fire extinguisher

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2495120101

Floor pan trimming

1

1B24951200100

Carpet assy

2

1B24951200007

Left floor pressing strip

3

1B24951200008

Right pressing carpet strip

4

1B24951200009

Pressing strip stopper

5

Q2204816

Cross-recessed self-tapping screw & washer combined parts

6

1B24951200041

Plastic nut

7

Q1840820

Hexagon flange bolt

8

Q32008

Hexagon flange nut

9

Q1840620

Hexagon flange bolt

10

Q32006

Hexagon flange nut

11

Q40306

Spring washer

5120-1SB2495120101

地板装饰件 Floor pan trimming
