Foton Auman BJ 1093. Органы управления и контрольные приборы
Панель приборов
1 Дефлектор
2 Комбинированный переключатель габаритных фар, ближнего/ дальнего
света, передних противотуманных фар, левого и правого указателей
поворота, мигающего дальнего света.
3 Рулевое колесо
4 Комбинация приборов
5 Комбинированный переключатель горного тормоза (тормоза-замедлителя),
стеклоочистителя и омывателя лобового стекла, выключатель аварийной
сигнализации
6 Панель управления обогревателем и кондиционером
7 Блок предохранителей
8 Рычаг открывания переднего капота
9 Запорный рычаг корректировки направления
10 Педаль сцепления
11 Педальтормоза
12 Педаль акселератора
13 Рычаг тормозного крана
14 Рычаг переключения передач
15 Прикуриватель
16 Радио/аудиоаппаратура
17 Выключатель светорегулятора
18 Выключатель предпускового подогрева
19 Выключатель аварийной световой сигнализации
20 Выключатель передней противотуманной фары
21 Выключатель задней противотуманной фары
22 Переключатель электрического/пневматического звукового сигнала (или
переключатель положения)

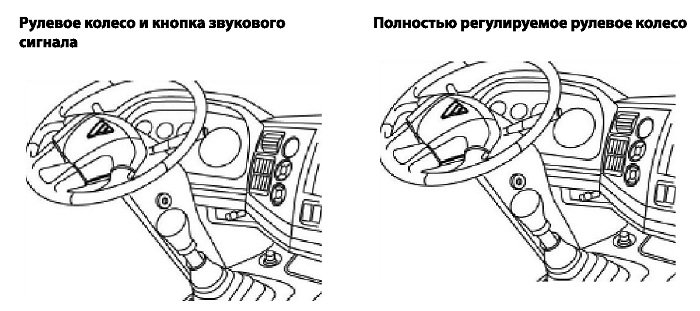

| Звуковой сигнал подается нажатием кнопки на рулевом колесе. _ Осторожно! Не поворачивайте рулевое колесо, если автомобиль находится в неподвижном состоянии, двигатель выключен. Не начинайте движения, если рулевое колесо заблокировано. В противном случае рулевое колесо будет повреждено. |
Предусмотрена возможность регулировать вылет рулевой колонки
по вертикали и горизонтали. Перед регулировкой рулевого колеса водитель должен принять самое удобное положение. |
Осторожно!
После регулировки положения рулевого колеса фиксатор механизма
регулировки должен быть полностью затянут. Регулировку положения
рулевого колеса можно начинать только после парковки автомобиля.
Запрещено выполнять регулировку в движущемся автомобиле.
Порядок регулировки:
1. Чтобы освободить рулевую колонку поверните вверх рычаг фиксатора
механизма, регулирующего вылет (L).
2. Приняв наиболее удобное положение, отрегулируйте вылет колонки.
3. По завершении регулировки опустите вниз рычаг фиксатора, чтобы
зафиксировать рулевую колонку.

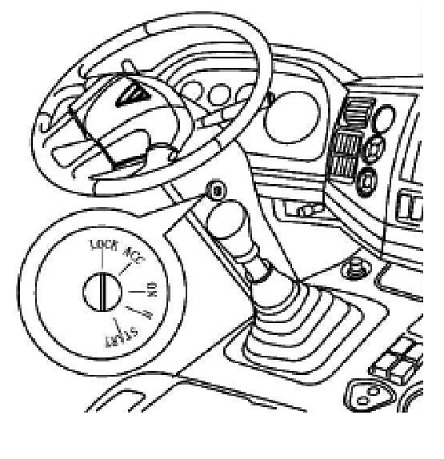

Замок зажигания
Как показано на иллюстрации, ключ в замке может
принимать пять положений.
«LOCK» (блокировка): в этом положении можно вставить и извлечь ключ
зажигания. После извлечения ключа рулевое колесо заблокировано. Когда
ключ переведен в положение «LOCK», двигатель прекращает работу.
«АСС» (Электрооборуд.): при переводе ключа в это положение производится
подключение вспомогательных потребителей электроэнергии. «ON» (зажигание
и все потребители электроэнергии): при эксплуатации автомобиля ключ
должен оставаться в этом положении.
«Н» (предпусковой подогрев): при переводе ключа в это положение
включается подогрев двигателя.
«START» (Пуск): при переводе ключа в это положение выполняется пуск
двигателя. Отпущенный ключ автоматически возвращается в положение «ON».
Внимание
Стартер двигателя должен непрерывно работать не более десяти секунд.
